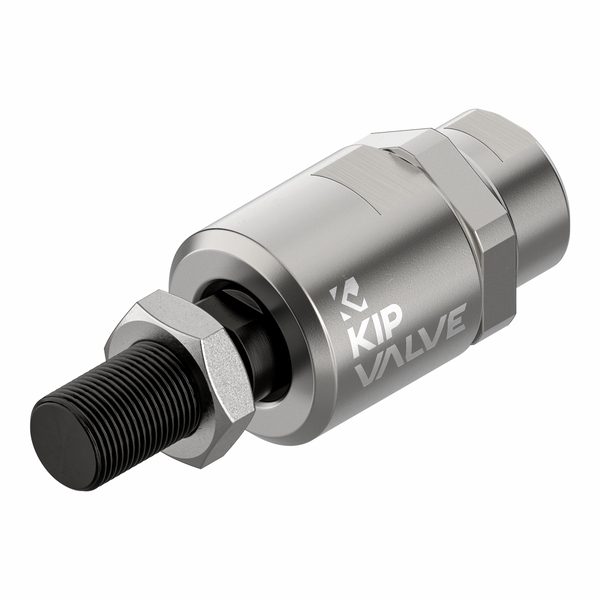

Гибкий адаптер штока серии KVFK
Совместимы с пневмоцилиндрами Kipvalve серий
|
B1
мм
|
⌀ D1
мм
|
⌀ D2
мм
|
⌀ D3
мм
|
KK
мм
|
L1
мм
|
L2
мм
|
L3
мм
|
L4
мм
|
L5
мм
|
L6
мм
|
1
мм
|
2
мм
|
3
мм
|
4
мм
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
|
|
2.2
|
-
|
-
|
3.8
|
M4x0.7
|
33
|
24
|
4.5
|
16.5
|
12.5
|
16
|
11
|
11
|
3.2
|
7
|
KVFK-M4x0.7-Zn
|
|
2.7
|
8.5
|
14.5
|
5.8
|
M5x0.8
|
38.5
|
25
|
4.4
|
17.5
|
11.5
|
15.7
|
7
|
13
|
5
|
8
|
KVFK-M5x0.8-Zn
|
|
3.2
|
8.5
|
14.5
|
5.8
|
M6x1
|
37
|
25
|
4.4
|
17.5
|
11.5
|
15.7
|
7
|
13
|
5
|
10
|
KVFK-M6x1.0-Zn
|
|
5
|
21.4
|
32
|
13.8
|
M10x1.25
|
69.5
|
49.5
|
9
|
34
|
23
|
31
|
19
|
30
|
12
|
17
|
KVFK-M10x1.25-Zn
|
|
6
|
21.4
|
32
|
13.8
|
M12x1.25
|
74.5
|
50.5
|
10
|
34
|
24
|
32
|
19
|
30
|
12
|
19
|
KVFK-M12x1.25-Zn
|
|
8
|
33.8
|
45
|
22
|
M16x1.5
|
103
|
71
|
10
|
53
|
32
|
44.5
|
30
|
41
|
19
|
24
|
KVFK-M16x1.5-Zn
|
|
10
|
33.8
|
45
|
22
|
M20x1.5
|
120
|
80
|
19
|
53
|
41
|
53.5
|
30
|
41
|
19
|
30
|
KVFK-M20x1.5-Zn
|
|
13.5
|
62
|
62
|
28
|
M27x2
|
157
|
103
|
12.2
|
79
|
42
|
62.5
|
55
|
55
|
24
|
41
|
KVFK-M27x2.0-Zn
|
|
18
|
80
|
80
|
38
|
M36x2
|
251
|
179
|
22
|
136
|
78
|
110
|
75
|
75
|
32
|
55
|
KVFK-M36x2.0-Zn
|
