Шкивы зубчатые KIPPRIBOR серии TBP

Описание и назначение зубчатых шкивов KIPPRIBOR серии TBP:

Зубчатые шкивы KIPPRIBOR предназначены для построения ременной передачи. Устанавливаются на двигатель и вал нагрузки. Изготовлены из алюминиевого сплава. Используются при конструировании шаговых приводов.

Основные особенности зубчатых шкивов KIPPRIBOR серии TBP:

  • Установленные на шкивах реборды предотвращают соскальзывания ремня.
  • Шкивы изготовлены из легкого сплава.
  • Представлены модификации в исполнении под расточку.

Модификации и технические характеристики Габаритные размерыСтруктура обозначенияДокументация

Модификации и технические характеристики шкивов KIPPRIBOR серии TBP:

Модель
Профиль
Шаг зубьев, мм
Число зубьев
Ширина ремня, мм
Тип посадочного отверстия
Диаметр посадочного отверстия, мм
TBP-AT5.1210.00D.F21A
АТ
5
12
10
Центровые отверстия
нет
TBP-AT5.1510.00D.F21A
АТ
5
15
10
Центровые отверстия
TBP-AT5.1810.00D.F21A
АТ
5
18
10
Центровые отверстия
TBP-AT5.2610.00D.F21A
АТ
5
26
10
Центровые отверстия
TBP-AT5.3010.08P.F21A
АТ
5
30
10
Цилиндрическое
8

Габаритные и установочные размеры шкивов KIPPRIBOR серии TBP:



TBP-AT5.1210.00D.F21A

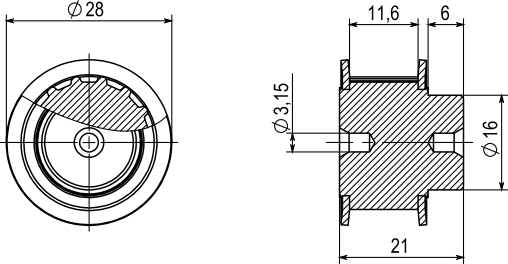

TBP-AT5.1510.00D.F21A



TBP-AT5.1810.00D.F21A

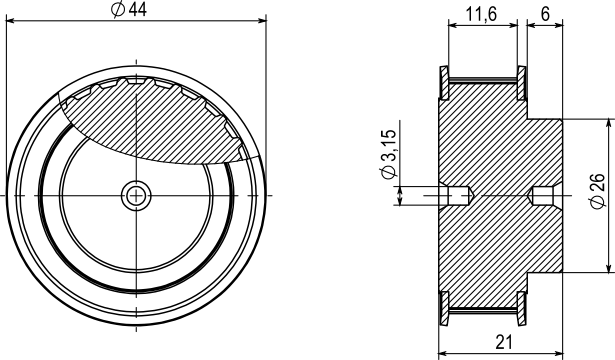

TBP-AT5.2610.00D.F21A

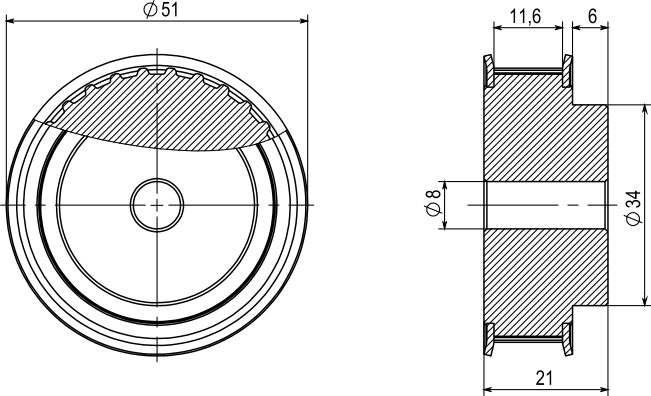

TBP-AT5.3010.08P.F21A

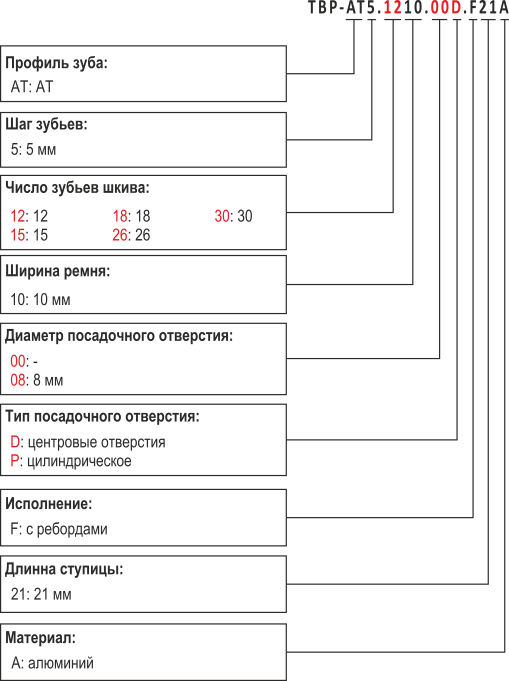

Структура условного обозначения при заказе шкивов KIPPRIBOR серии TBP:

Например: TBP-AT5.1810.00D.F21A

Вы заказали: шкив серии TBP, профиль АТ, шаг 5 мм, количество зубьев 18, ширина ремня 10 мм, исполнение с ребордами, центровые отверстия в ступице, длинна ступицы 21 мм, материал- алюминий.



Документация

Паспорт на шкивы KIPPRIBOR TBP

Листовка "Шаговые приводы, драйверы, муфты и шкивы KIPPRIBOR
