Регуляторы RPM33 предназначены для регулирования мощности трехфазных нагревателей в промышленных установках.
Отличительные особенности
Номинальная мощность подключаемой нагрузки до 80 кВт.
Характер подключаемой нагрузки: резистивная.

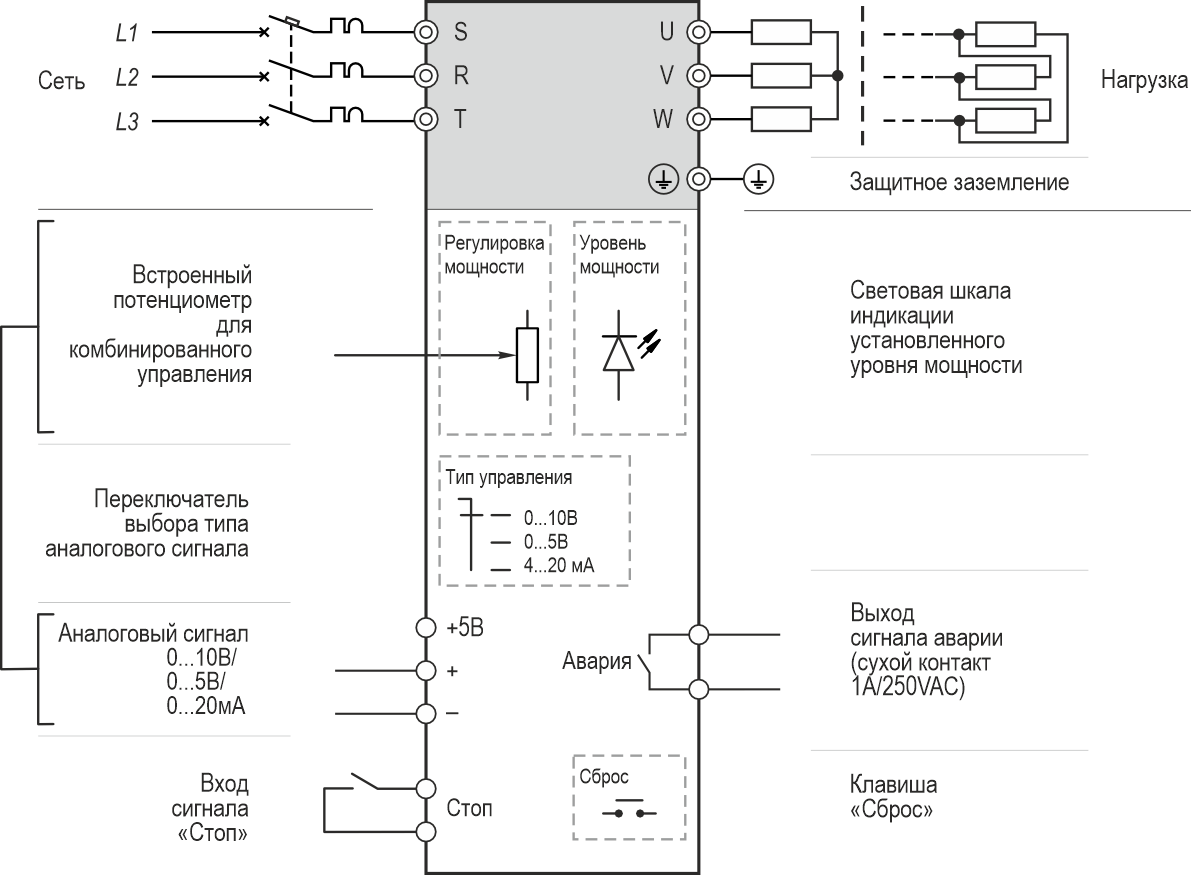

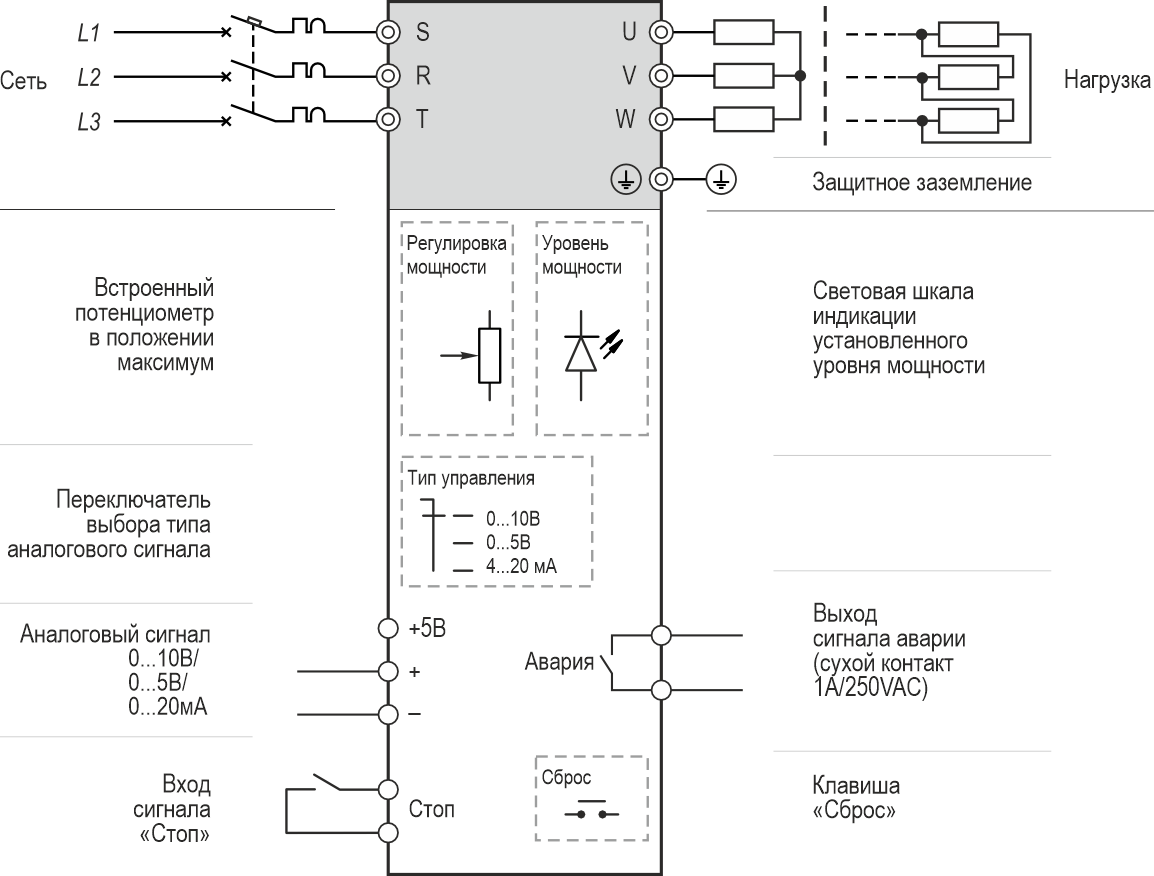

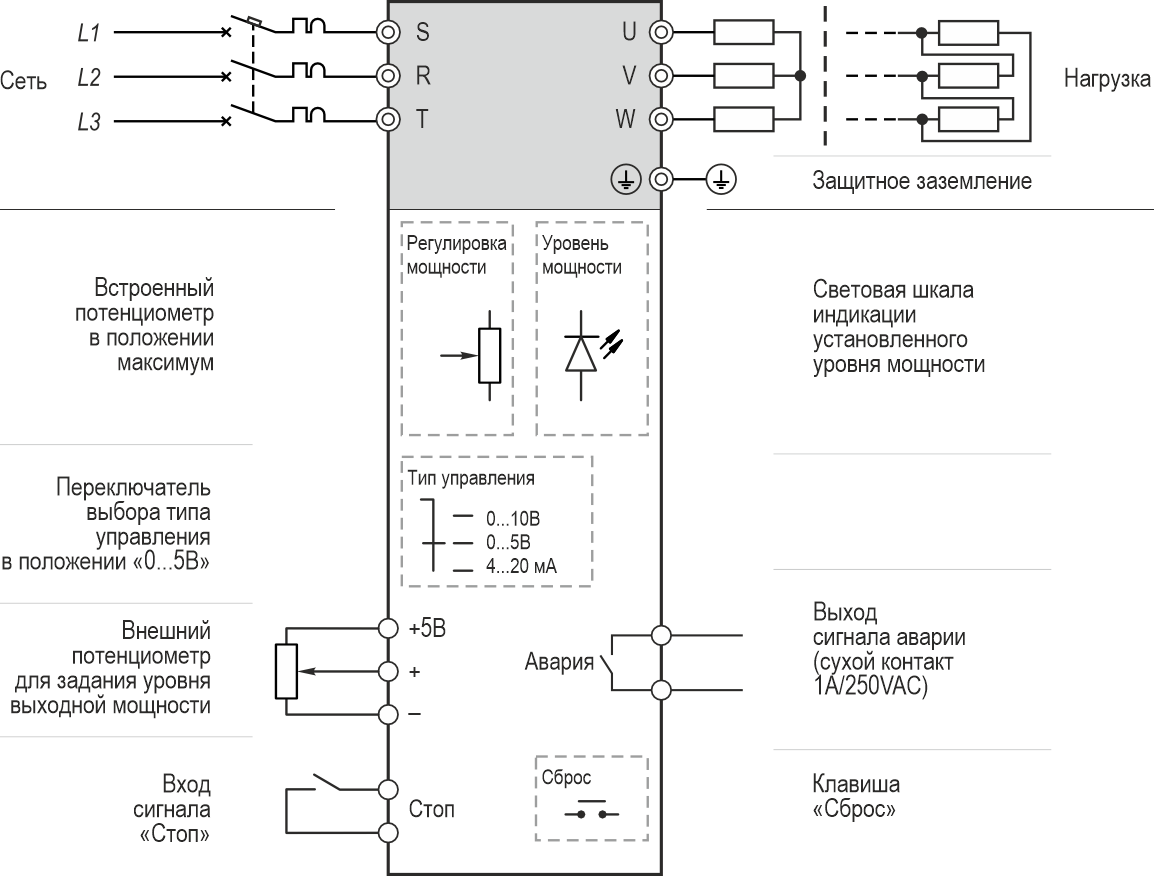

Режим управления – ручной с помощью потенциометра, автоматический с помощью аналогового сигнала, комбинированный (аналоговый сигнал и потенциометр). Тип управляющего сигнала устанавливается встроенным переключателем. Для управления регулятором доступны три типа сигнала: 0…5 В, 0…10 В, 4…20 мА.
Регуляторы оснащены входом для подключения кнопки аварийного останова, выходом сигнала аварии, индикаторами состояния и уровня выходной мощности, вентилятором охлаждения.
Встроена защита от перегрева.
Конструктивные особенности
Регуляторы изготовлены в виде законченного устройства. В качестве основания применяется радиатор для эффективного охлаждения регулятора. Модификации оснащены вентилятором (кроме RPM33-40.VAR). Схема регулирования построена на базе микропроцессора. На панели расположены удобные клеммы для подключения и световые индикаторы состояния устройства.
Технические характеристики регуляторов серий RPM33
Параметр
Значение

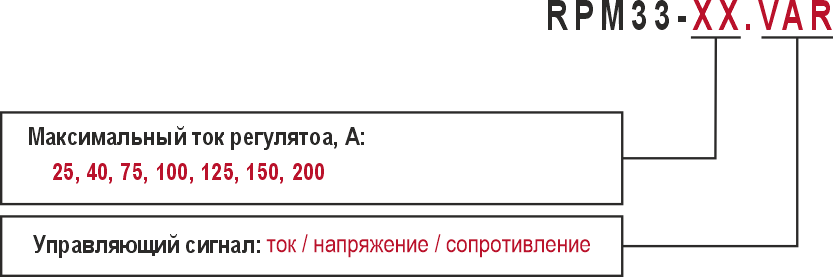

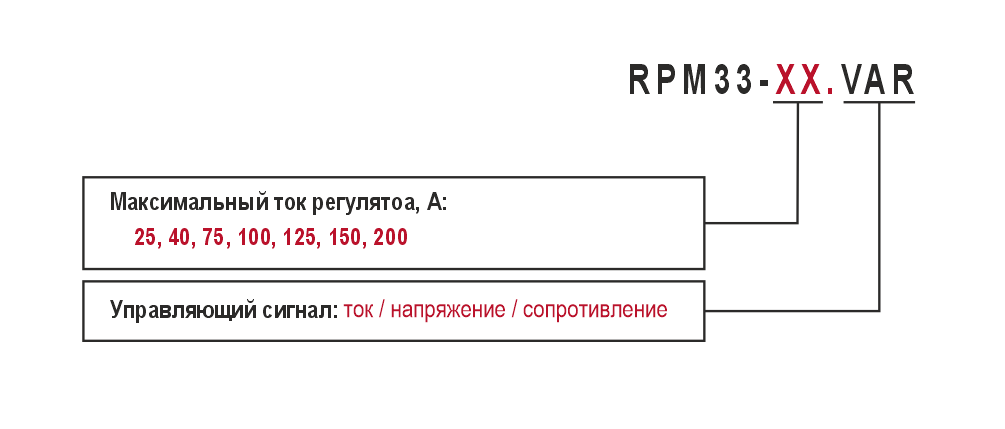

Модификация
RPM33-25.VAR
RPM33-40.VAR
RPM33-75.VAR
RPM33-100.VAR
RPM33-125.VAR
RPM33-150.VAR
RPM33-200.VAR
Аналоговый вход
Режим работы
− Ток 0…20 мА
− Напряжение 0…5 В
− Напряжение 0…10 В
Входное сопротивление
− Не более 300 Ом (в режиме Ток)
− Не менее 10 кОм (в режиме Напряжение)

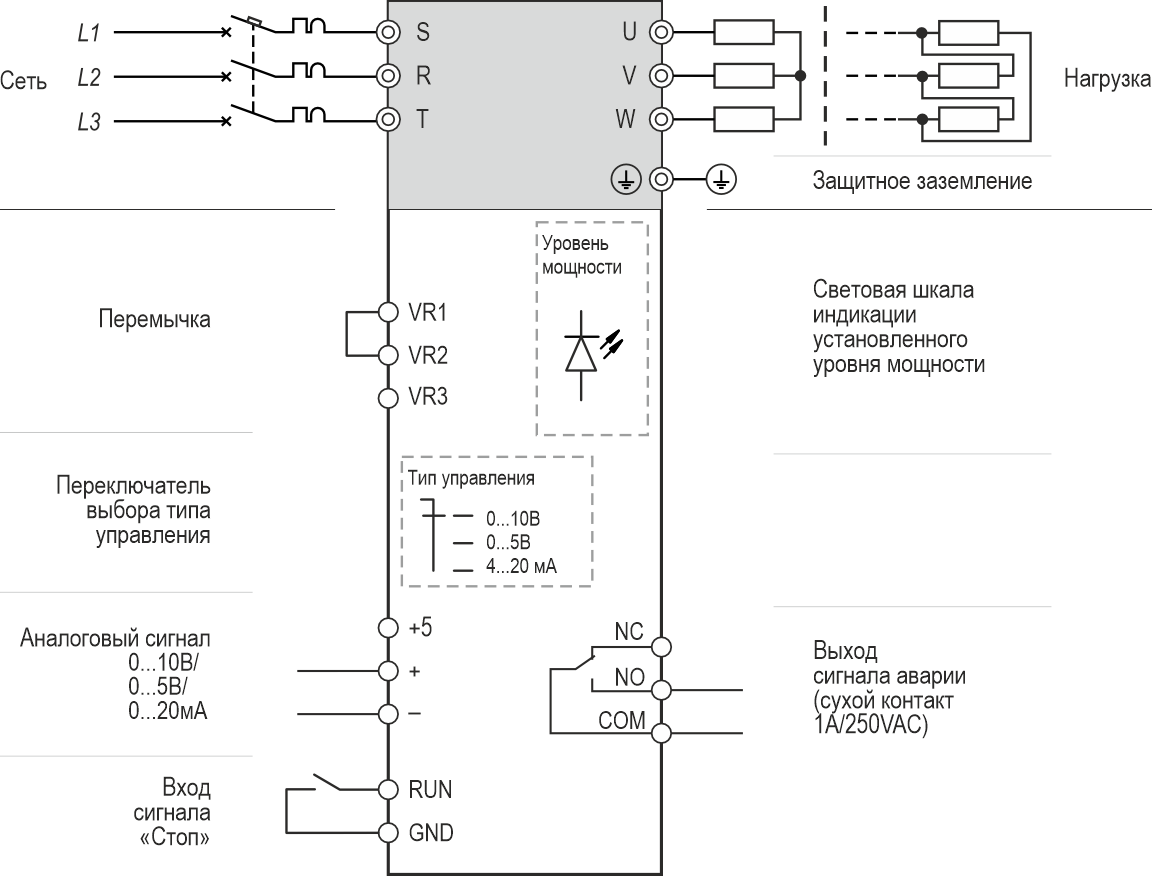

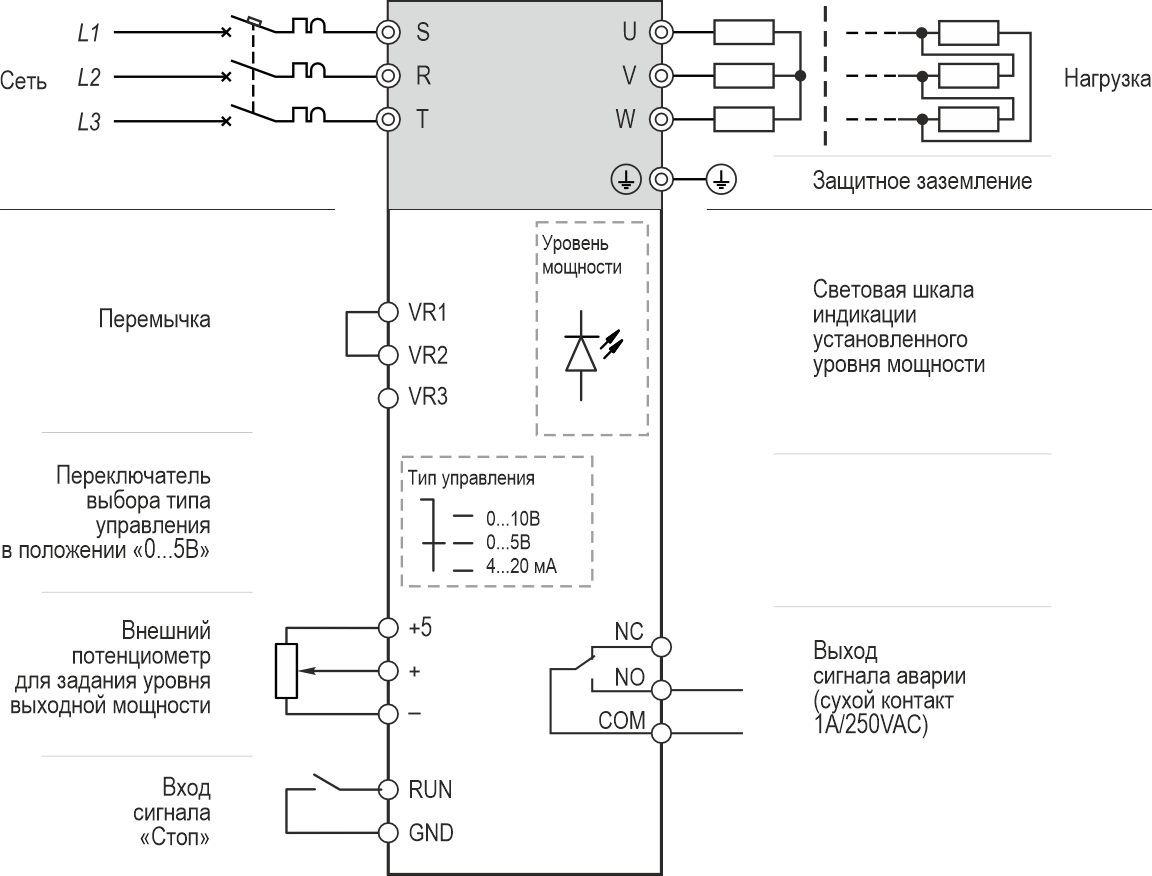

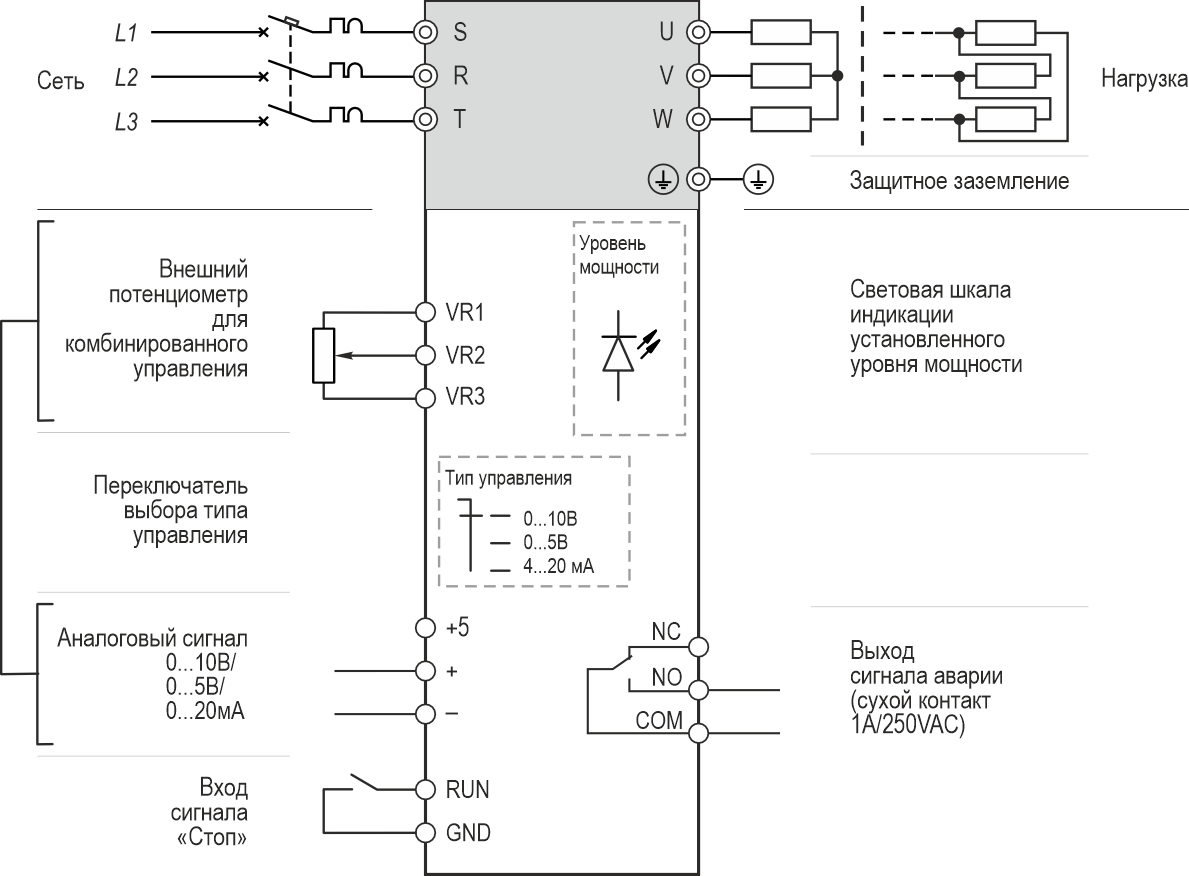

Вход для подключения потенциометра (только RPM33-125...200)
Параметры подключаемого потенциометра
10 кОм / 1 Вт
Дискретный вход
Тип
Логический
Функциональное назначение
Аварийный стоп
Дискретный выход
Тип
Сухой контакт
Нагрузочная способность
1 А / 250 VAC, 1 А / 24 VDC
Функциональное назначение
Сигнализация об аварии
Характеристики силовых цепей
Номинальная мощность подключаемой нагрузки, кВт
10
16
30
40
50
60
80
Номинальный ток регулятора, А
16
25
48
63
80
95
125
Тип питающей сети
Трехфазная
Схема соединения нагрузки
Трехпроводная (звезда без нейтрали или треугольник)
Род тока питающей сети
Переменный
Номинальная частота питающей сети, Гц
50…60
Метод регулирования
Фазовое управление полупроводниковым ключом
Номинальное напряжение питающей сети, VAC
380
Максимальное напряжение питающей сети, VAC
440
Электрическая прочность изоляции, VAC
2000
Сопротивление изоляции, МОм (500 VDC)
20
Общие характеристики
Степень защиты
IP00
Температура окружающей среды (эксплуатация), °С
-10…+55
Относительная влажность окружающей среды
Не более 70% (при +25°С без образования конденсата)
Защита
− от перегрева (температура срабатывания встроенного датчика 75°С)
− от короткого замыкания (предохранители класса aR)
Охлаждение
Естественное/принудительное (зависит от модификации)
