Разъемы (соединители электрические ) общепромышленные KIPPRIBOR PS21 предназначены для быстрого и надежного создания временных электрических цепей, присоединения мобильных потребителей, а также для подключения модулей оборудования при монтаже, наладке и перемещении.
Преимущества разъемов серии PS21:
- В конструкции разъемов используются детали из поликарбоната, полиамида ПА66 (индекс огнестойкости V-0 по стандарту UL94), PPS-пластика. PPS или ПФС (полифениленсульфид) – пластик с неординарными характеристиками. Обладает высокой прочностью и термостойкостью. Не плавится при температурах до 300°С, не восприимчив к воздействию открытого пламени. Материалу свойственны высокие показатели прочности при растяжении, модуля упругости, ударопрочности. Помимо электротехники, PPS-пластик находит применение в частях и деталях автомобильной индустрии, деталях авиационно-космической техники, газовой и нефтехимической промышленности. Применяемые материалы наделяют разъемы высокими прочностными характеристиками и устойчивостью к высоким температурам.
- Специальное покрытие контактов обеспечивает низкое сопротивление электрического соединения.
- Герметичный ввод (разъемы кабельного исполнения) и соединение разъема с ответной частью.
- Два типа разъемов в линейке: кабельного и щитового исполнения.
Общие технические характеристики разъемов серии PS
| Параметр |
Значение |
| Типоразмер |
21 мм |
| Тип механического соединения с ответной частью |
Резьбовое |
| Тип электрического присоединения |
Пайка |
| Степень защиты |
IP68 |
| Температура эксплуатации |
-40…85°С |
| Сопротивление изоляции |
≥ 2000 МОм |
| Механический ресурс |
≥ 500 |

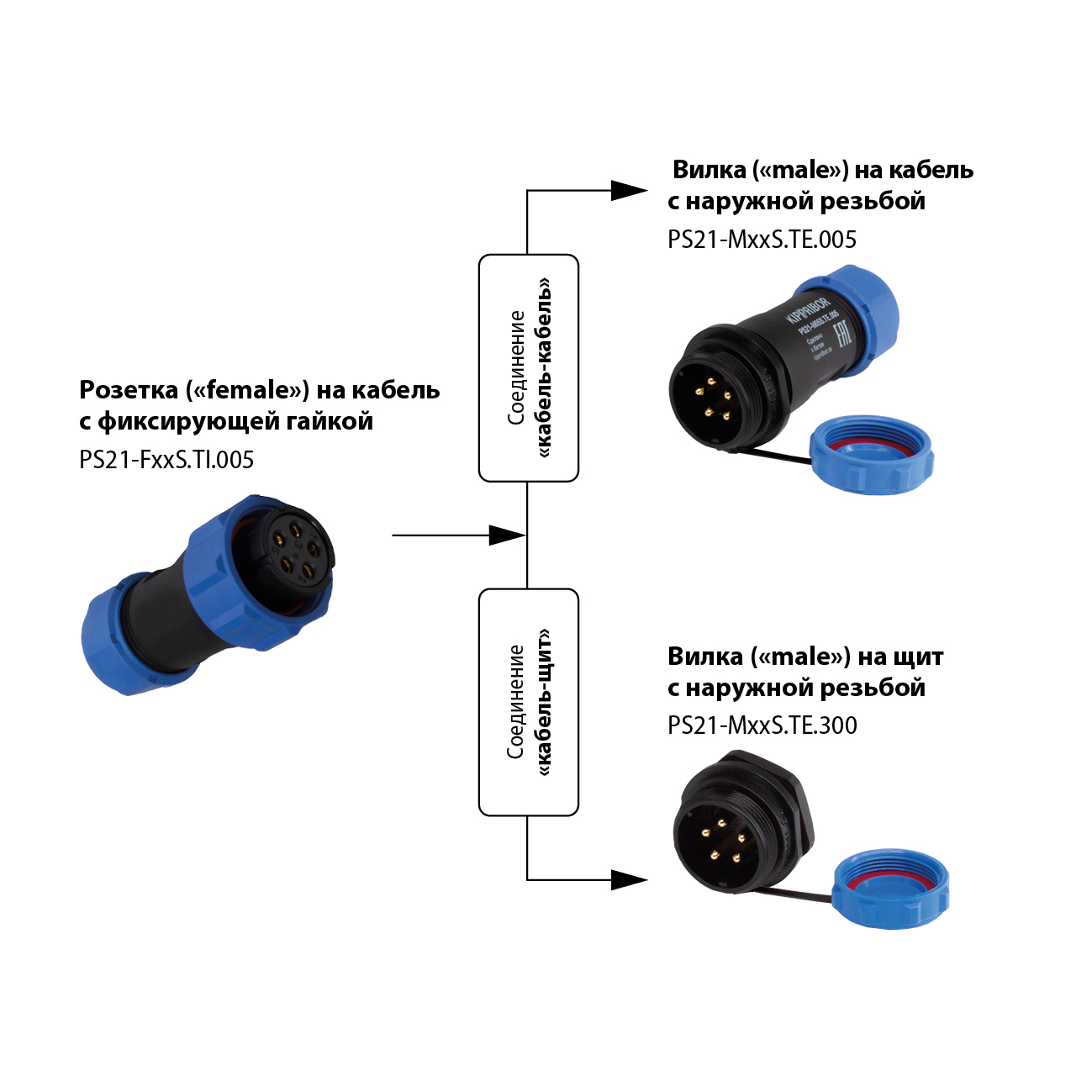

Соединение разъемов PS21
Таблица выбора разъемов серии PS
| Модификация |
Число контактов |
Тип контактной вставки |
Ном. напряж. контактов |
Ном. ток контактов |
Степень защиты |
Сопрот. контакта |
Прочность изоляции |
Сечение присоед. проводника |
Диаметр контакта |
Диаметр оболочки кабеля |
| PS21-M05S.TI.005 |
5 |
Вилка |
500 VAC |
30 A |
IP68 |
≤ 1 мОм |
1500 VAC (1 мин) |
4 мм2 |
3 мм |
7…12 мм |
| PS21-F05S.TI.005 |
5 |
Розетка |
500 VAC |
30 A |
IP68 |
≤ 1 мОм |
1500 VAC (1 мин) |
4 мм2 |
3 мм |
7…12 мм |
| PS21-M05S.TE.005 |
5 |
Вилка |
500 VAC |
30 A |
IP68 |
≤ 1 мОм |
1500 VAC (1 мин) |
4 мм2 |
3 мм |
7…12 мм |
| PS21-F05S.TE.005 |
5 |
Розетка |
500 VAC |
30 A |
IP68 |
≤ 1 мОм |
1500 VAC (1 мин) |
4 мм2 |
3 мм |
7…12 мм |
| PS21-M05S.TE.300 |
5 |
Вилка |
500 VAC |
30 A |
IP68 |
≤ 1 мОм |
1500 VAC (1 мин) |
4 мм2 |
3 мм |
- |
| PS21-F05S.TE.300 |
5 |
Розетка |
500 VAC |
30 A |
IP68 |
≤ 1 мОм |
1500 VAC (1 мин) |
4 мм2 |
3 мм |
- |
| PS21-M12S.TI.005 |
12 |
Вилка |
400 VAC |
5 A |
IP68 |
≤ 5 мОм |
1200 VAC (1 мин) |
0,75 мм2 |
1 мм |
7…12 мм |
| PS21-F12S.TI.005 |
12 |
Розетка |
400 VAC |
5 A |
IP68 |
≤ 5 мОм |
1200 VAC (1 мин) |
0,75 мм2 |
1 мм |
7…12 мм |
| PS21-M12S.TE.005 |
12 |
Вилка |
400 VAC |
5 A |
IP68 |
≤ 5 мОм |
1200 VAC (1 мин) |
0,75 мм2 |
1 мм |
7…12 мм |
| PS21-F12S.TE.005 |
12 |
Розетка |
400 VAC |
5 A |
IP68 |
≤ 5 мОм |
1200 VAC (1 мин) |
0,75 мм2 |
1 мм |
7…12 мм |
| PS21-M12S.TE.300 |
12 |
Вилка |
400 VAC |
5 A |
IP68 |
≤ 5 мОм |
1200 VAC (1 мин) |
0,75 мм2 |
1 мм |
- |
| PS21-F12S.TE.300 |
12 |
Розетка |
400 VAC |
5 A |
IP68 |
≤ 5 мОм |
1200 VAC (1 мин) |
0,75 мм2 |
1 мм |
- |
Общие технические характеристики разъемов серии PS
| Параметр |
Значение |
| Типоразмер |
21 мм |
| Тип механического соединения с ответной частью |
Резьбовое |
| Тип электрического присоединения |
Пайка |
| Степень защиты |
IP68 |
| Температура эксплуатации |
-40…85°С |
| Сопротивление изоляции |
≥ 2000 МОм |
| Механический ресурс |
≥ 500 |

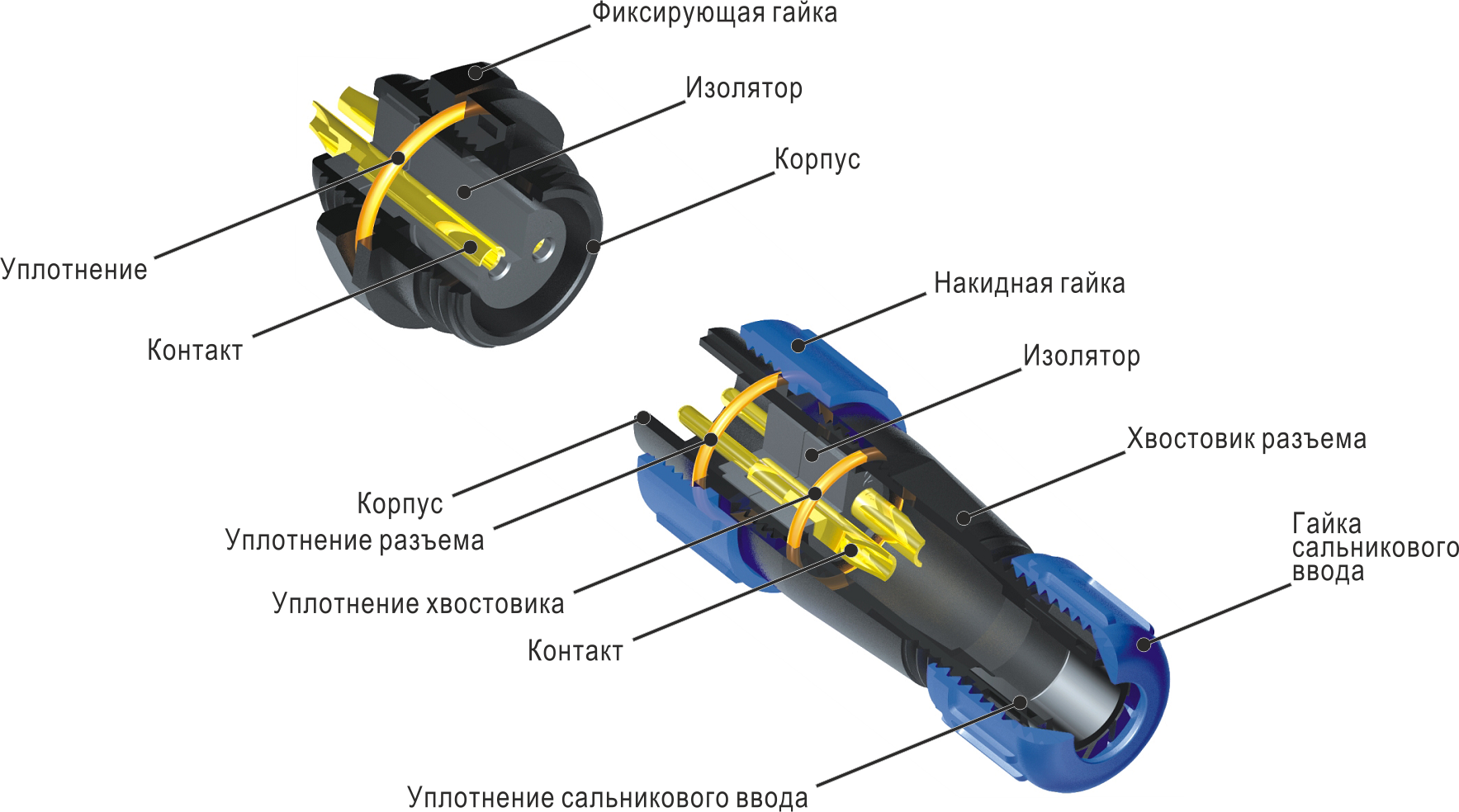

Конструкция и материалы деталей разъемов серии PS
| Деталь |
Материал |
| Контакты |
Латунь со специальным покрытием |
| Корпус |
Поликарбонат |
| Изолятор |
PPS-пластик (полифениленсульфид). Температура плавления 260°С. |
| Хвостовик |
Полиамид ПА66 (индекс огнестойкости V-0 по стандарту UL94) |
| Накидная гайка |
| Гайка сальникового ввода |
| Фиксирующая гайка |
Габаритные и установочные размеры разъемов серии PS
| Модификация |
Габаритные и установочные размеры |

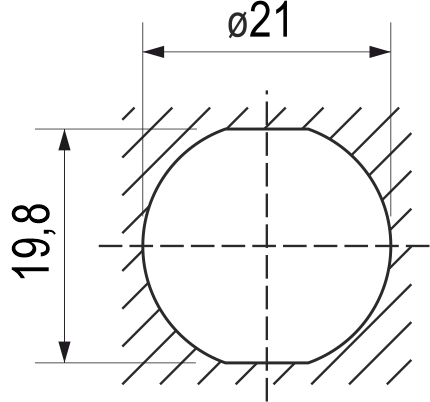

Вырез под установку |

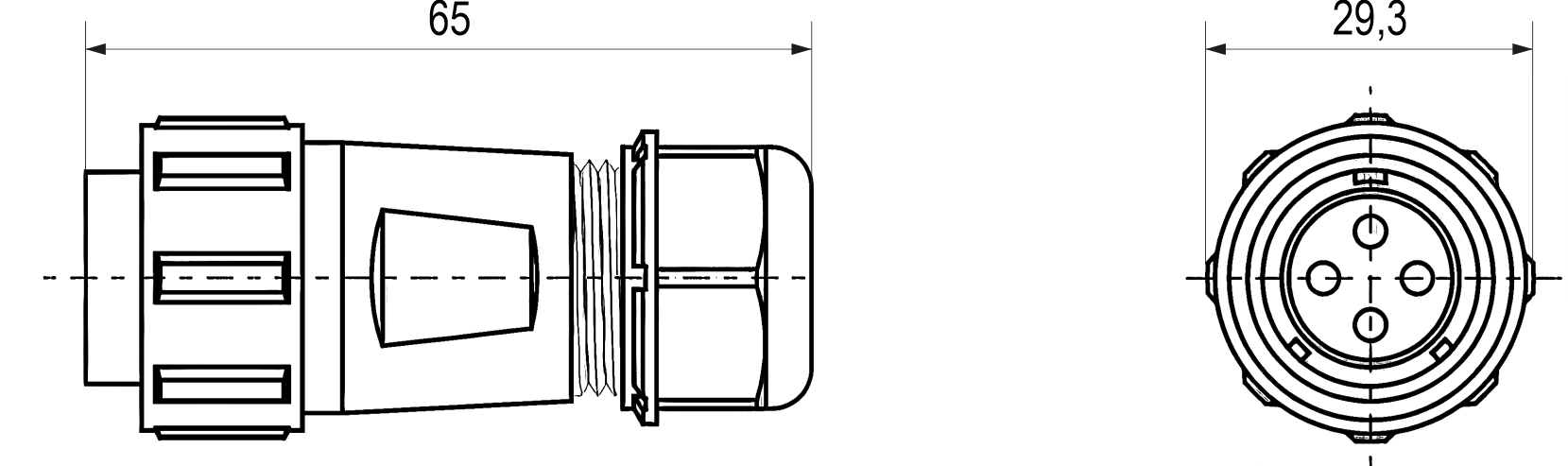

| Разъемы кабельного исполнения с фиксирующей гайкой PS21-хххS.TI.005 |
 |
- |

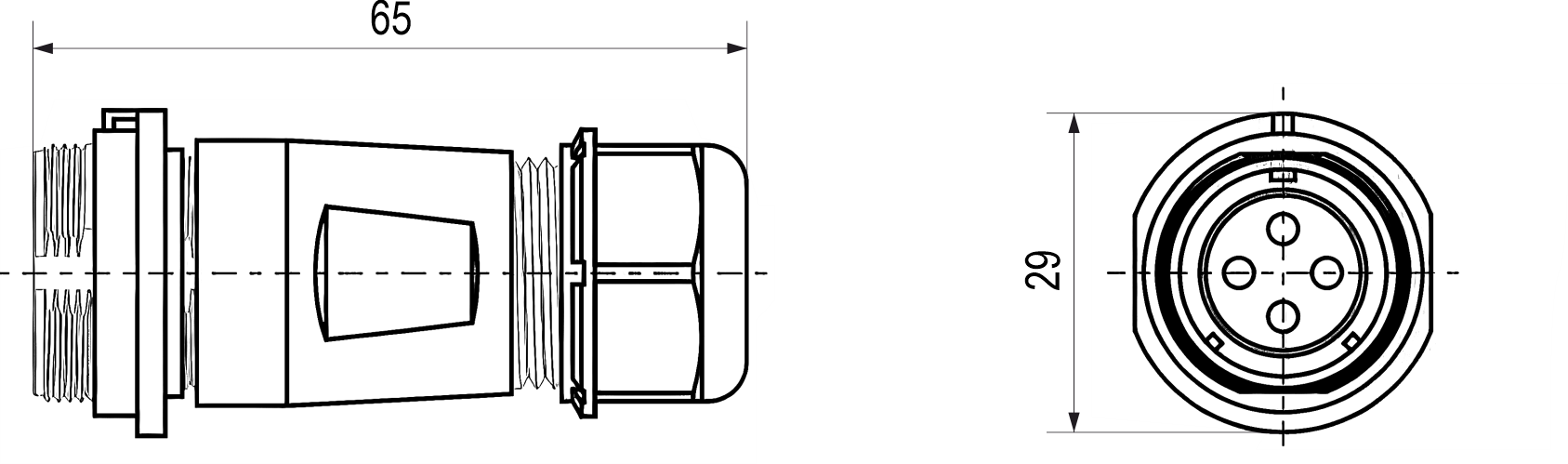

| Разъемы кабельного исполнения с наружной резьбой PS21-хххS.TE.005 |
 |
- |

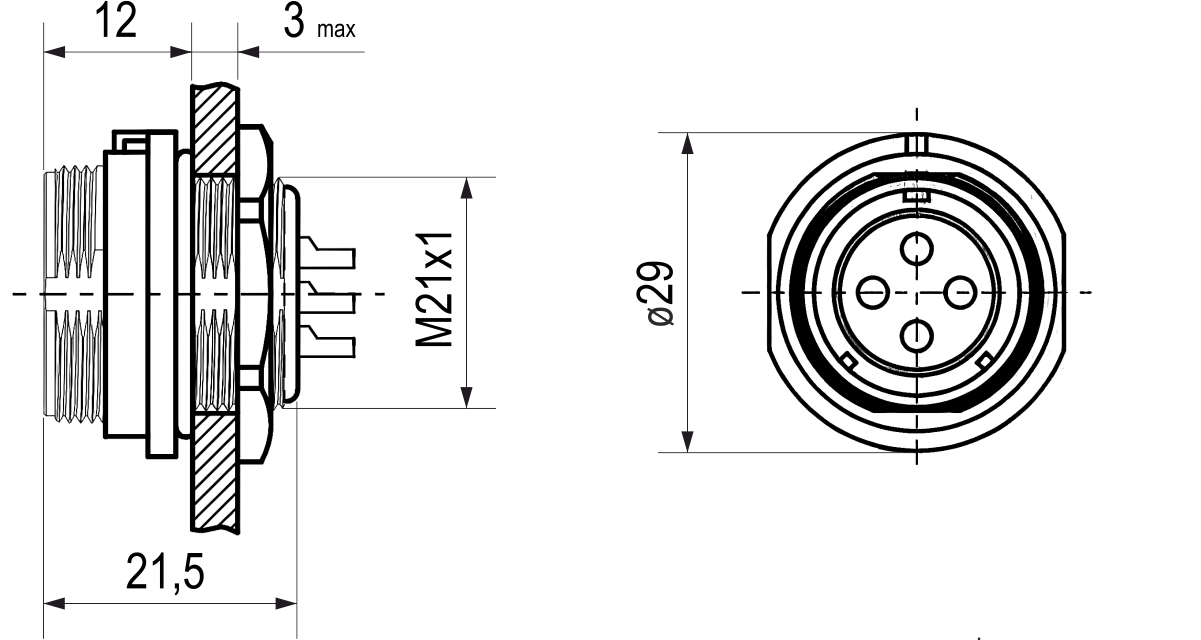

| Разъемы щитового исполнения с гайкой PS21-хххS.TE.300 |
 |
 |

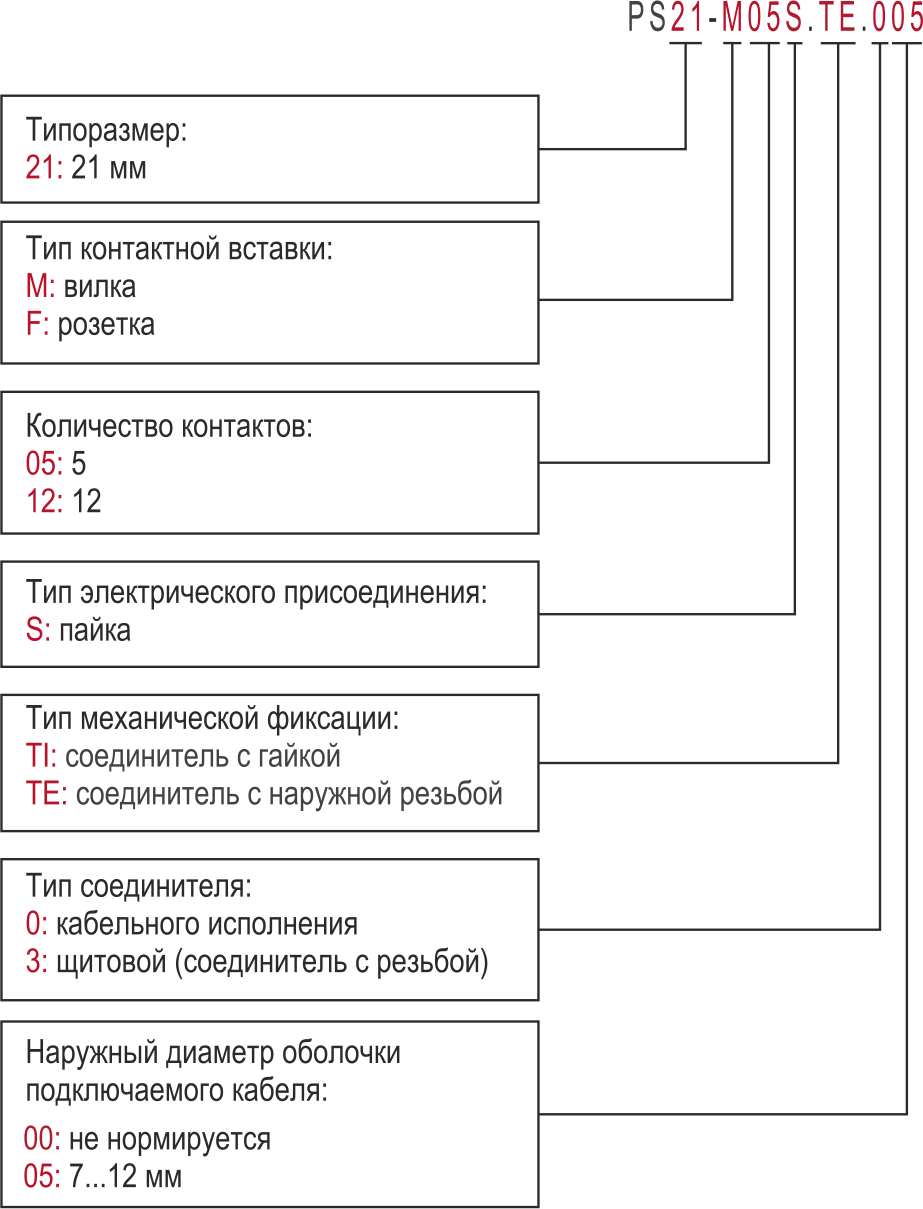

Структура условного обозначения разъемов серии PS
Например, PS21-M05S.TE.005.
Вы заказали разъем серии PS, типоразмер 21 мм, тип контактной вставки вилка, 5-контактный с типом электрического присоединения пайка, тип механической фиксации – резьбовое соединение с наружной резьбой, исполнение – на кабель с диаметром оболочки 7…12 мм.
