Микроклимат шкафов управления


Нагреватели шкафов

Электрические нагреватели для шкафов серии JRQ.
Meyertec MTK-FH250

Нагреватель с вентилятором, 250Вт

Электрические нагреватели для шкафов серии JRQ.
Meyertec MTK-FH400

Нагреватель с вентилятором, 400Вт

Meyertec MTK-EH15
Meyertec MTK-EH15

Нагреватель щитовой, 15Вт

Meyertec MTK-EH30
Meyertec MTK-EH30

Нагреватель щитовой, 30Вт

Meyertec MTK-EH60
Meyertec MTK-EH60

Нагреватель щитовой, 60Вт

Meyertec MTK-EH100
Meyertec MTK-EH100

Нагреватель щитовой, 100Вт

Meyertec MTK-EH100
Meyertec MTK-EH150

Нагреватель щитовой, 150Вт

Термостат Meyertec MTK-CT0

Meyertec MTK-CT0

Термостаты Meyertec MTK-CT0 применяются совместно с впускными и выпускными вентиляционными решетками для отвода теплого воздуха из шкафов управления и защиты оборудования от перегрева.

Также термостаты Meyertec МТК-СТ0 могут использоваться в качестве сигнализаторов пониженной или повышенной температуры.

Термостаты устанавливаются в шкафах управления и автоматики, в банкоматах, в вендинговом оборудовании.

Если температура внутри шкафа поднимается выше уставки, то термостат включает вентилятор охлаждения. Благодаря использованию термостата МТК-СТ0 вентилятор работает не постоянно, а включается только при необходимости. Это увеличивает срок службы вентилятора, а также снижает периодичность замены фильтров впускных и выпускных решеток.

Преимущества

  • Широкий диапазон задания уставки: 0…+60 °C.
  • Простой монтаж на DIN-рейку.
  • Компактные размеры.
  • Высокая коммутационная способность (~250 В, 10 A).
Параметр MTK-CT0
Диапазон настройки от 0 до +60 °C
Разность температур переключения 7±4 °C
Чувствительный элемент биметалл
Количество срабатываний реле > 100 000 циклов
Макс. коммутационная способность (активная/реактивная нагрузка)

AC 250 В, 10 (2) A
AC 120 В, 15 (2) A
DC 30 Вт при DC 24 В до DC 72 В

Макс. пусковой ток AC 16 A за 10 сек
Подключение

2-полюсный винтовой зажим для кабелей сечением:
жесткий провод 2,5 мм² (AWG 14)
многожильный провод11,5 мм² (AWG 16)

При подключении многожильным проводом должны быть использованы кабельные наконечники.

Крепление зажим для DIN-рейки 35 мм согл. DIN EN 60715
Габаритные размеры 60×33×43 мм 67×50×46 мм
Вес прибл. 40 г прибл. 90 г
Монтажное положение вертикальное
Степень защиты IP20
Класс защиты АС: II, DC: III
Температура эксплуатации от -45 до +80 °C
Влажность при эксплуатации/хранении макс. 90 % RH (без образования конденсата)

Габаритные размеры

Схема подключения

Скачать руководство по эксплуатации

Термостат Meyertec MTK-CT1

Meyertec MTK-CT1



Термостаты Meyertec MTK-CT1 применяются совместно с нагревателями для поддержания заданной температуры внутри шкафа автоматики. Они предназначены для защиты оборудования от перегрева, переохлаждения, образования конденсата, коррозии элементов.

Также термостаты Meyertec МТК-СТ1 могут использоваться в качестве сигнализаторов пониженной или повышенной температуры.

Термостаты устанавливаются в шкафах управления и автоматики, в банкоматах, в вендинговом оборудовании.

Преимущества Meyertec MTK-CT1

  • Широкий диапазон задания уставки: 0…+60 °C.
  • Простой монтаж на DIN-рейку.
  • Компактные размеры.
  • Высокая коммутационная способность (~250 В, 10 A).
Параметр MTK-CT1
Диапазон настройки от 0 до +60 °C
Разность температур переключения 7±4 °C
Чувствительный элемент биметалл
Количество срабатываний реле > 100 000 циклов
Макс. коммутационная способность (активная/реактивная нагрузка)

AC 250 В, 10 (2) A
AC 120 В, 15 (2) A
DC 30 Вт при DC 24 В до DC 72 В

Макс. пусковой ток AC 16 A за 10 сек
Подключение

2-полюсный винтовой зажим для кабелей сечением:
жесткий провод 2,5 мм² (AWG 14)
многожильный провод11,5 мм² (AWG 16)

При подключении многожильным проводом должны быть использованы кабельные наконечники.

Крепление зажим для DIN-рейки 35 мм согл. DIN EN 60715
Габаритные размеры 60×33×43 мм 67×50×46 мм
Вес прибл. 40 г прибл. 90 г
Монтажное положение вертикальное
Степень защиты IP20
Класс защиты АС: II, DC: III
Температура эксплуатации от -45 до +80 °C
Влажность при эксплуатации/хранении макс. 90 % RH (без образования конденсата)

Габаритные размеры

Схема подключения

Скачать руководство по эксплуатации

Термостат Meyertec MTK-CT2

Meyertec MTK-CT2

Термостаты MTK-CT2 применяются совместно с нагревателями и вентиляторами для поддержания заданной температуры внутри шкафа. Предназначены для защиты оборудования в шкафах автоматики от перегрева, переохлаждения, образования конденсата, коррозии элементов.

Также термостаты МТК-СТ2 могут использоваться в качестве сигнализаторов пониженной или повышенной температуры.

Термостаты устанавливаются в шкафах управления и автоматики, в банкоматах, в вендинговом оборудовании.

Термостаты МТК-СТ2 – это два термостата с независимыми функциями регулировки в одном устройстве. Объединяет функционал термостатов МТК-СТ0 и МТК-СТ1 в одном компактном корпусе.

Преимущества

  • Широкий диапазон задания уставки: 0…+60 °C.
  • Простой монтаж на DIN-рейку.
  • Компактные размеры.
  • Высокая коммутационная способность (~250 В, 10 A).

Технические характеристики

Параметр MTK-CT2
Диапазон настройки от 0 до +60 °C
Разность температур переключения 7±4 °C
Чувствительный элемент биметалл
Количество срабатываний реле > 100 000 циклов
Макс. коммутационная способность (активная/реактивная нагрузка)

AC 250 В, 10 (2) A
AC 120 В, 15 (2) A
DC 30 Вт при DC 24 В до DC 72 В

Макс. пусковой ток AC 16 A за 10 сек
Подключение

2-полюсный винтовой зажим для кабелей сечением:
жесткий провод 2,5 мм² (AWG 14)
многожильный провод11,5 мм² (AWG 16)

При подключении многожильным проводом должны быть использованы кабельные наконечники.

Крепление зажим для DIN-рейки 35 мм согл. DIN EN 60715
Габаритные размеры 60×33×43 мм 67×50×46 мм
Вес прибл. 40 г прибл. 90 г
Монтажное положение вертикальное
Степень защиты IP20
Класс защиты АС: II, DC: III
Температура эксплуатации от -45 до +80 °C
Влажность при эксплуатации/хранении макс. 90 % RH (без образования конденсата)

Габаритные размеры



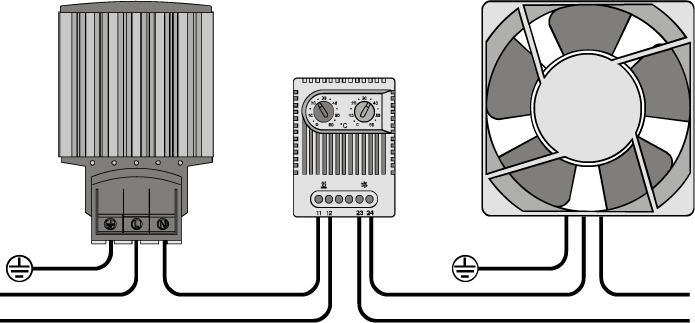

Схема подключения

Скачать руководство по эксплуатации



Фильтры сменные KIPVENT

Фильтры сменные KIPVENT

Фильтры сменные KIPVENT предназначены для установки в выпускные и впускные решетки KIPPRIBOR серии KIPVENT. Служат для фильтрации проходящего воздуха. Применение и своевременная замена фильтрующих элементов позволяет создать благоприятный микроклимат для установленного внутри шкафа электрооборудования и эффективный отвод тепла.

Фильтры изготовлены из экологически чистого материала без применения клеевых составов. Материал не поддерживает горение и обладает высокой пылеемкостью.


Технические характеристики фильтров сменных KIPVENT

Параметр Значение
Материал фильтра Полиэфир ФТ-150-G3
Класс очистки по ГОСТ Р ЕН 779-2014 G3
Поверхностная плотность материала 150 г/м2
Начальное сопротивление 20 Па
Температура эксплуатации -50…+100°С
Относительная влажность окружающей среды до 100%
Исходная запыленность материала ≤ 3мг/м3

Модификации фильтров сменных KIPVENT

Модификация Совместимость с решетками
Впускные решетки Выпускные решетки
KIPVENT-100-FP-G3 KIPVENT-100.01.230 KIPVENT-100.01.300
KIPVENT-200-FP-G3 KIPVENT-200.01.230 KIPVENT-200.01.300
KIPVENT-300-FP-G3 KIPVENT-300.01.230 KIPVENT-300.01.300
KIPVENT-400-FP-G3 KIPVENT-400.01.230 KIPVENT-400.01.300
KIPVENT-500-FP-G3 KIPVENT-500.01.230 KIPVENT-500.01.300

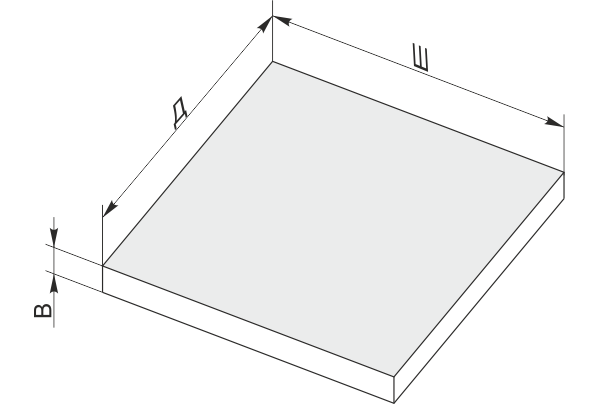

Габаритные размеры фильтров сменных KIPVENT

Модификация Размеры (Д*Ш*В), мм
KIPVENT-100-FP-G3 89*84*8
KIPVENT-200-FP-G3 115*110*8
KIPVENT-300-FP-G3 167*163*8
KIPVENT-400-FP-G3 219*214*8
KIPVENT-500-FP-G3 283*279*8

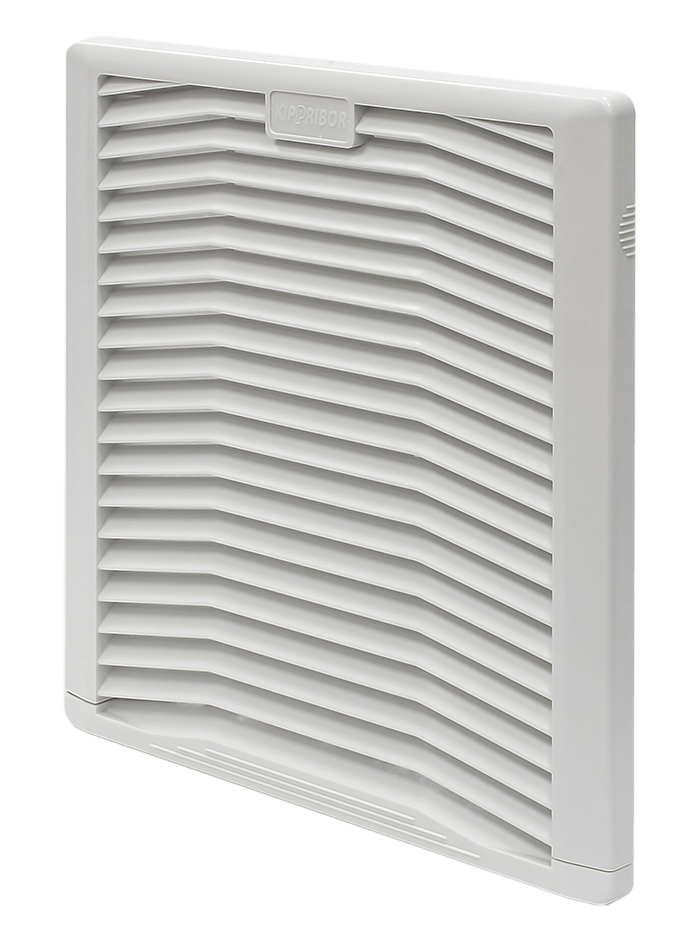

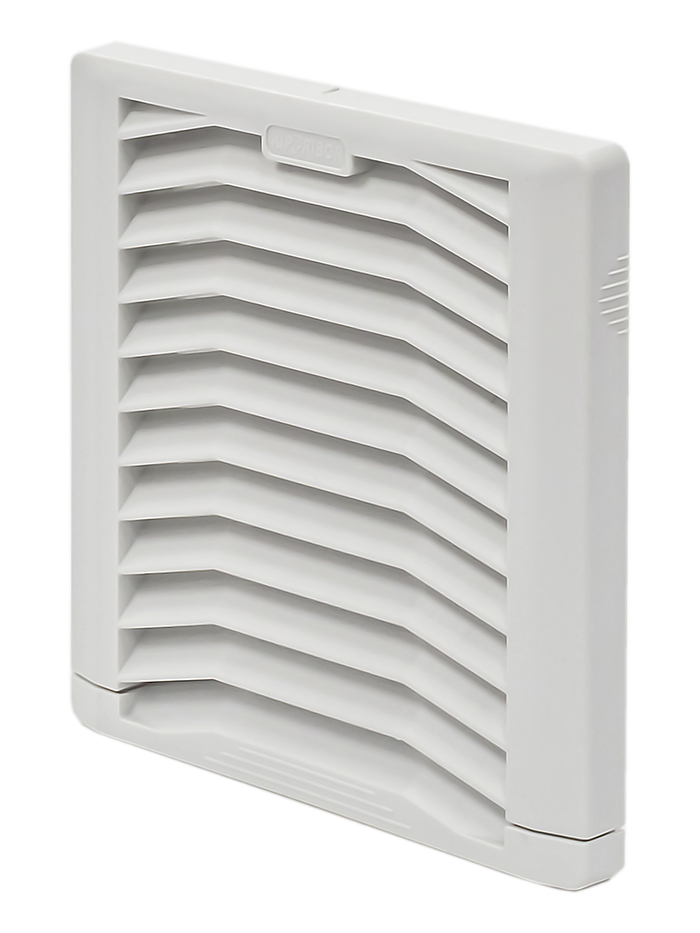

Впускные решетки с вентиляторами и выпускные решетки KIPPRIBOR KIPVENT

Впускные решетки с вентиляторами и выпускные решетки KIPVENT

Потребность в принудительной вентиляции любого шкафа управления или электрощита возникает всегда, когда температура воздуха внутри шкафа выше температуры воздуха снаружи более чем на 5 °C. Чрезмерное повышение температуры внутри шкафа неизбежно приводит сокращению ресурса электронного оборудования, а как следствие к частым авариям и простою производства.

Для обеспечения допустимого температурного режима для электроники избыточное тепло из шкафа необходимо отвести наружу. Избыточное тепло в шкафу возникает всегда, когда в нем установлено оборудование, выделяющее при работе значительное количество этого тепла, например, блоки питания, преобразователи частоты, твердотельные реле т.д.

Впускные решетки с вентиляторами и выпускные решетки KIPPRIBOR серии KIPVENT совместно с термостатами TCT-6011.B является самым оптимальным, экономичным и эффективным, решением для отведения избыточного тепла из шкафов управления и электро-щитов. Все впускные и выпускные решетки KIPVENT укомплектованы встроенным сменным фильтром, который фильтрует воздух, нагнетаемый внутрь шкафа и предотвращает тем самым скопление попадание пыли в оборудование.

Некоторые правила использования вентиляторов и решеток KIPVENT:

  • Используйте впускные решетки с вентиляторами и выпускные решетки, когда температура воздуха снаружи ниже, чем температура внутри шкафа. В этом случае применение решеток и вентиляторов будет наиболее экономичным и эффективным;
  • Используете впускную решетку с вентилятором для нагнетания воздуха внутрь шкафа, а не наоборот, тогда из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы;
  • Устанавливаете впускную решетку с вентилятором в нижней трети шкафа, а выпускную решетку в верхней трети как можно выше. Это будет способствовать естественной конвекции воздуха предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева;
  • Обеспечьте свободный доступ воздуха к впускным и выпускным решеткам шкафа чтобы излишнее тепло беспрепятственно могло быть передано из шкафа в окружающую среду.

Технические характеристики:

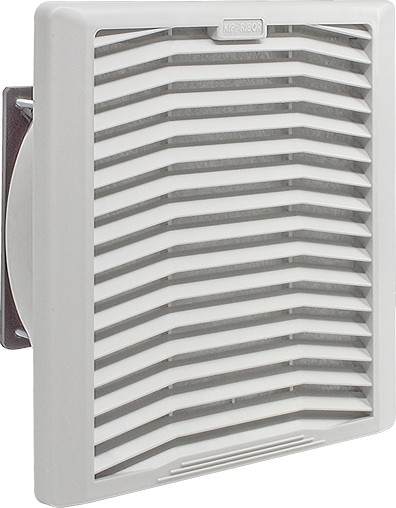

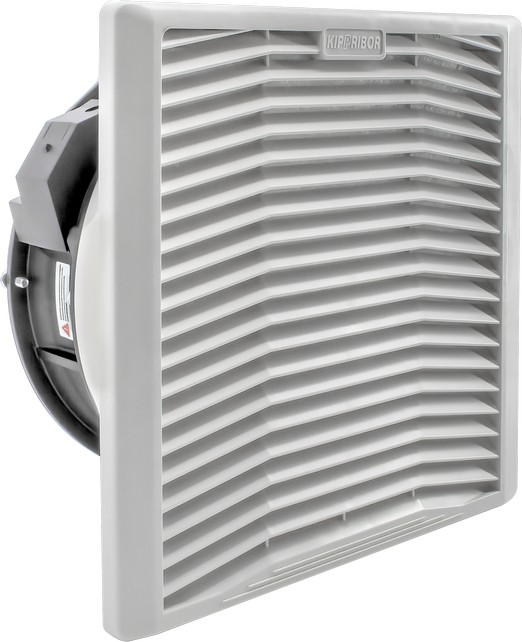

Впускные решетки с вентиляторами KIPVENT

Параметр Значение параметра
Фото  KIPPRIBOR KIPVENT-100.01.230  KIPPRIBOR KIPVENT-200.01.230  KIPPRIBOR KIPVENT-300.01.230  KIPPRIBOR KIPVENT-400.01.230  KIPPRIBOR KIPVENT-400.11.230  KIPPRIBOR KIPVENT-400.21.230  KIPPRIBOR KIPVENT-500.01.230
Модификация KIPVENT-100.01.230 KIPVENT-200.01.230 KIPVENT-300.01.230 KIPVENT-400.01.230 KIPVENT-400.11.230 KIPVENT-400.21.230 KIPVENT-500.01.230
Напряжение питания 230 VAC
Частота питающей сети 50Гц
Электрическое подключение Клеммные зажимы под винт
Свободная подача воздуха 42 м3 88 м3 111 м3 269 м3 541 м3 580 м3 580 м3
Подача воздуха в комбинации с выпускной решеткой 36 м3 65 м3 94 м3 238 м3 429 м3 456 м3 511 м3
Макс. статическое давление 28 Па 26 Па 55 Па 110 Па 143 Па 155 Па 115 Па
Поверхностная плотность фильтра 150 г/м2
Класс фильтра (DIN 779) G2
Уровень шума (DIN 45 635) 39 дБA 49 дБA 49дБA 56 дБA 61 дБA 63 дБA 61 дБA
Тип подшипника Подшипник качения
Степень защиты IP 54
Габаритные размеры 116,5х116,5х55 мм 150х150х70 мм 204х204х103 мм 255х255х115 мм 255х255х130 мм 255х255х124 мм 322х322х130 мм
Размер выреза 93,5х93,5 мм 121х121 мм 174х174 мм 224х224 мм 224х224 мм 224х224 мм 291х291 мм
Масса 0,38 кг 0,79 кг 1,01 кг 1,64 кг 2,28 кг 1,73 кг 2,99 кг
Материал Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет RAL7035
Рабочая температура -20…+60 °C
Температура хранения -40…+70 °C

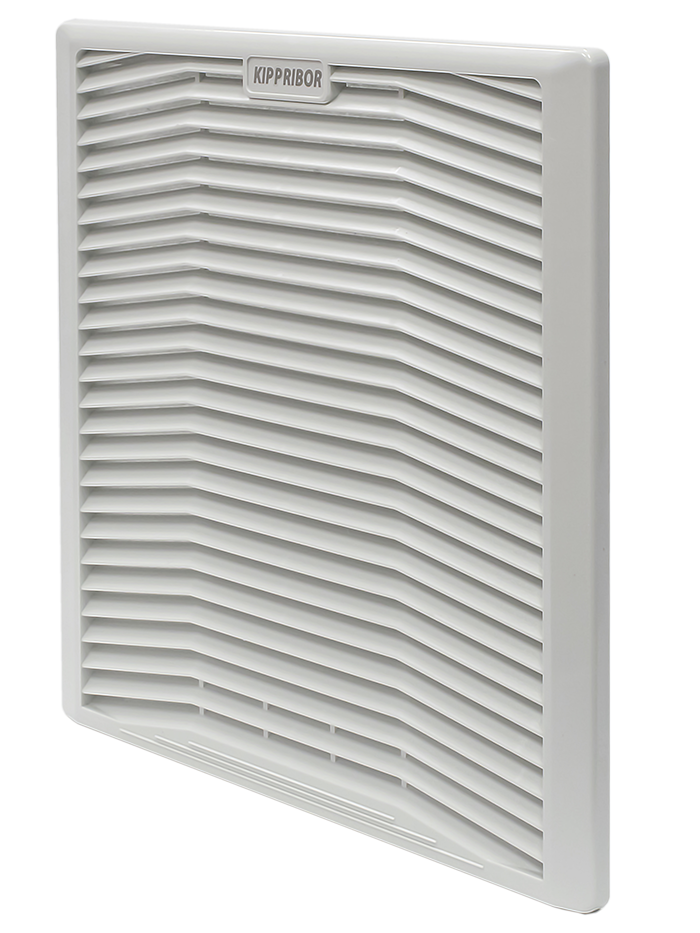

Выпускные решетки KIPVENT

Параметр Значение параметра

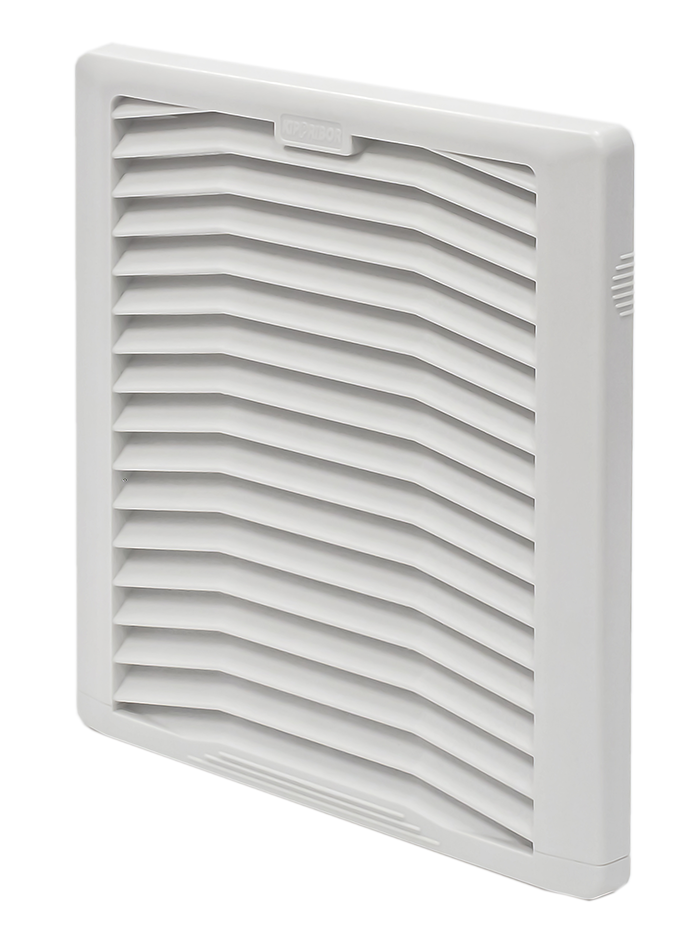

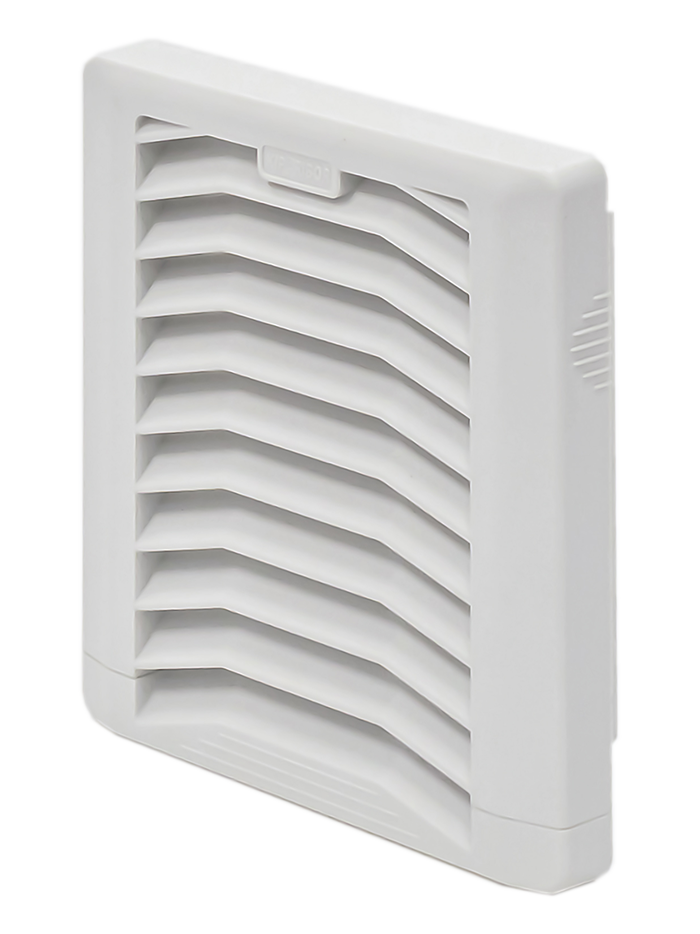

Фото Впускная решетка KIPVENT-100.01.300 Впускная решетка KIPVENT-200.01.300 Впускная решетка KIPVENT-300.01.300 Впускная решетка KIPVENT-400.01.300 Впускная решетка KIPVENT-500.01.300
Модификация KIPVENT-100.01.300 KIPVENT-200.01.300 KIPVENT-300.01.300 KIPVENT-400.01.300 KIPVENT-500.01.300
Поверхностная плотность фильтра 150 г/м2
Класс фильтра (DIN 779) G2
Степень защиты IP 54
Габаритные размеры 116,5х116,5х22 мм 150х150х24 мм 204х204х30 мм 255х255х30 мм 320х320х30 мм
Размер выреза 93,5х93,5 мм 121х121 мм 174х174 мм 222x222 мм 291х291 мм
Масса 0,07 кг 0,16 кг 0,29 кг 0,43 кг 0,66 кг
Материал Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет RAL7035
Рабочая температура -20…+60 °C
Температура хранения -40…+70 °C

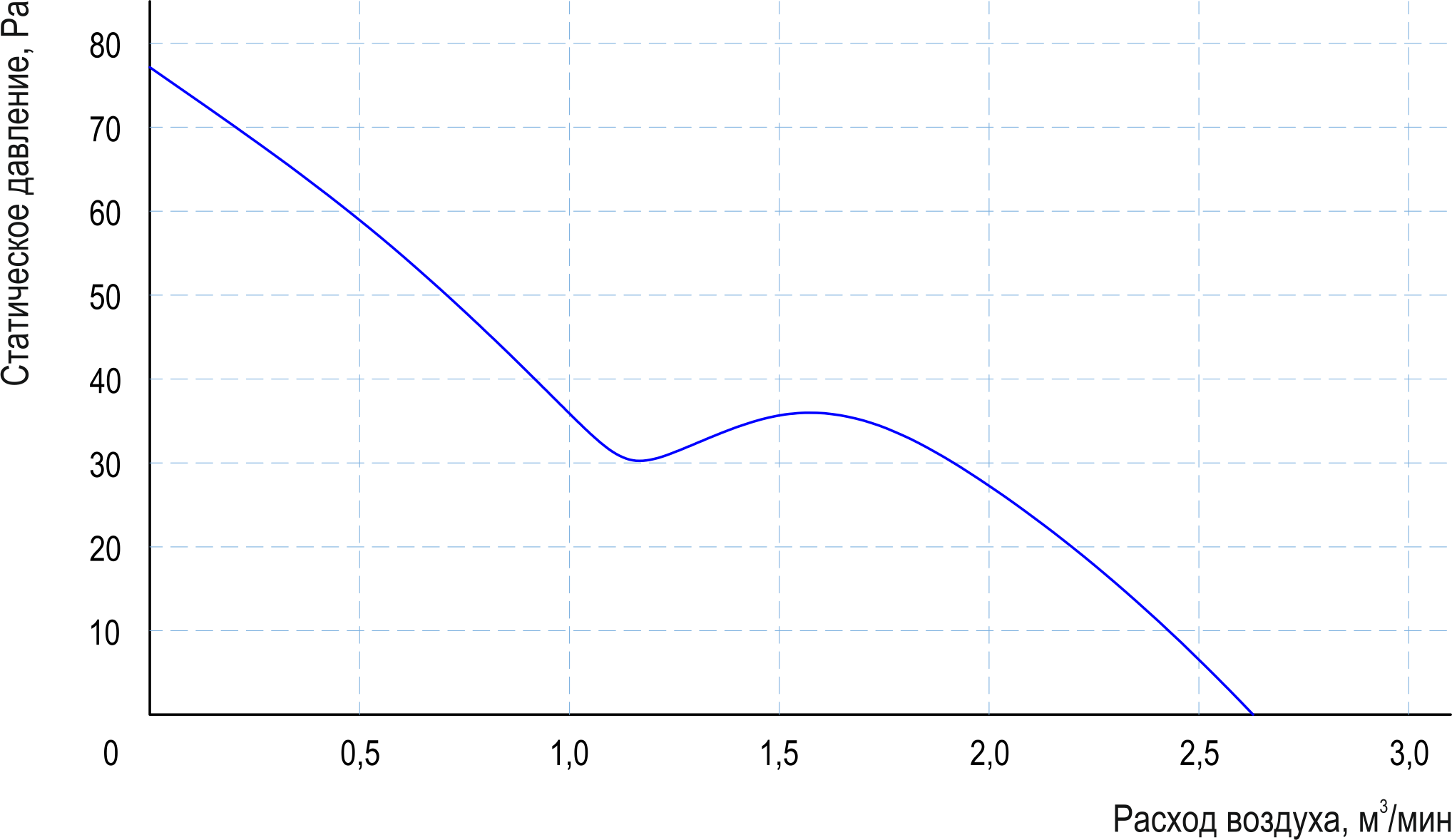

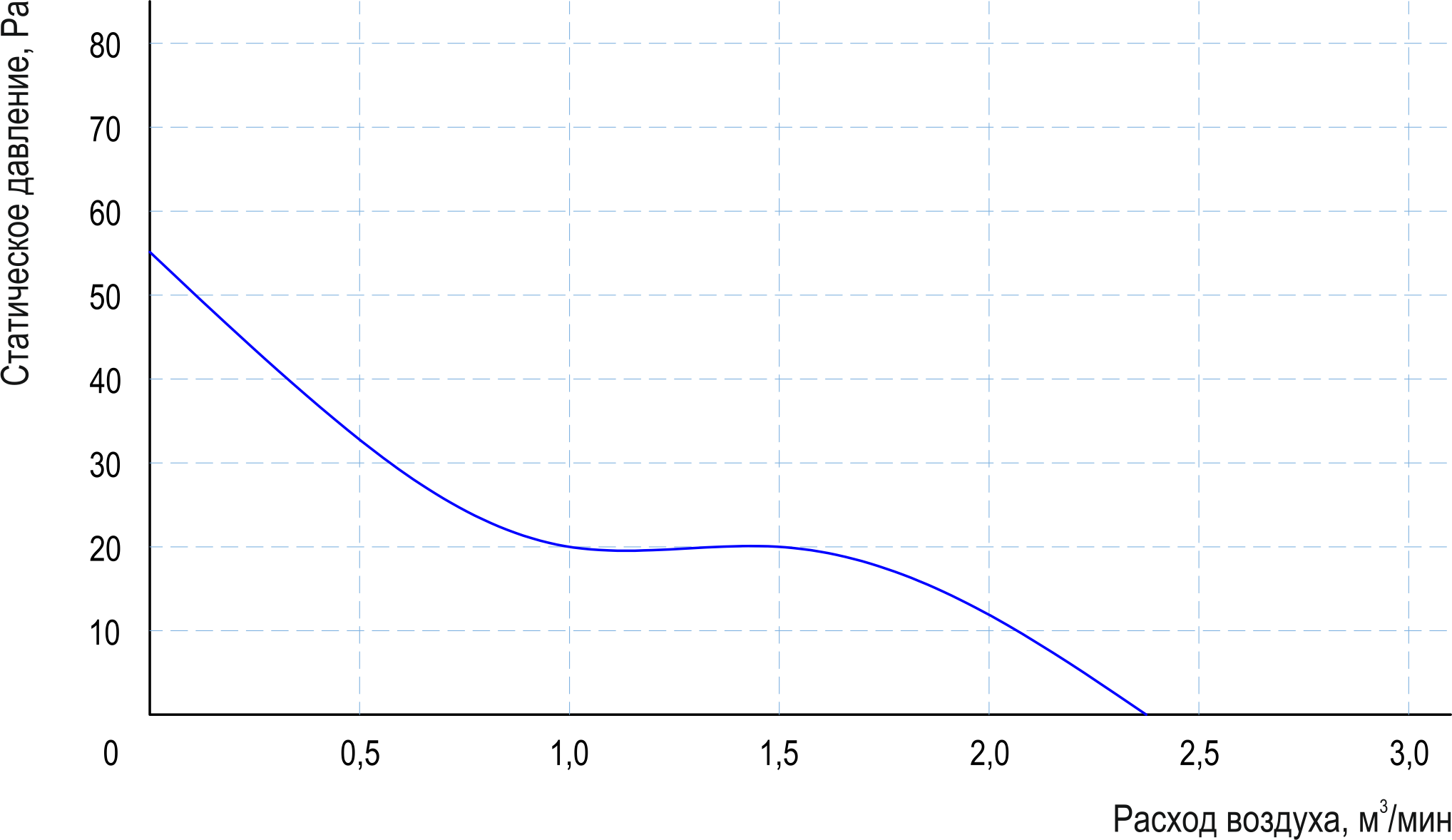

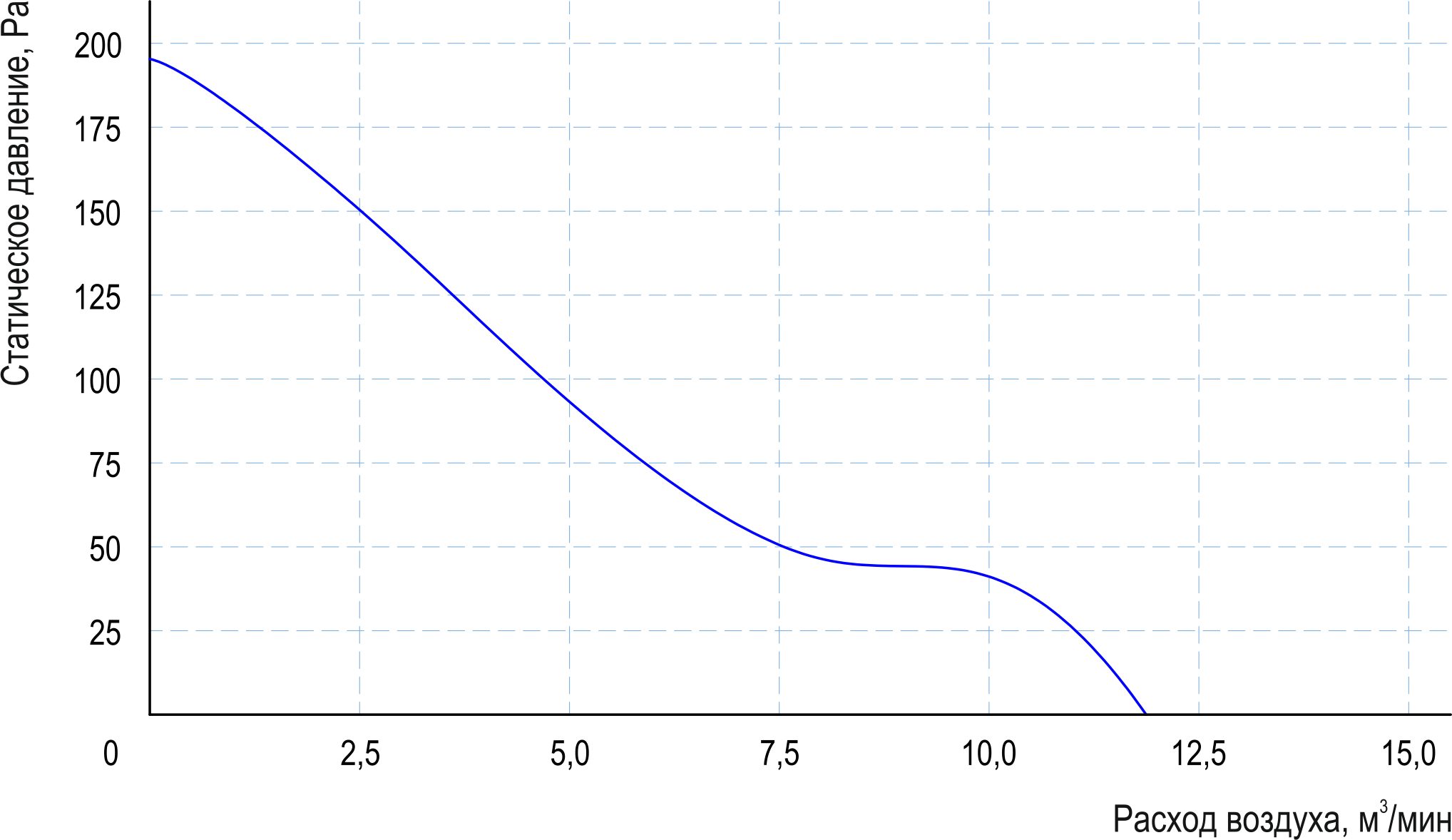

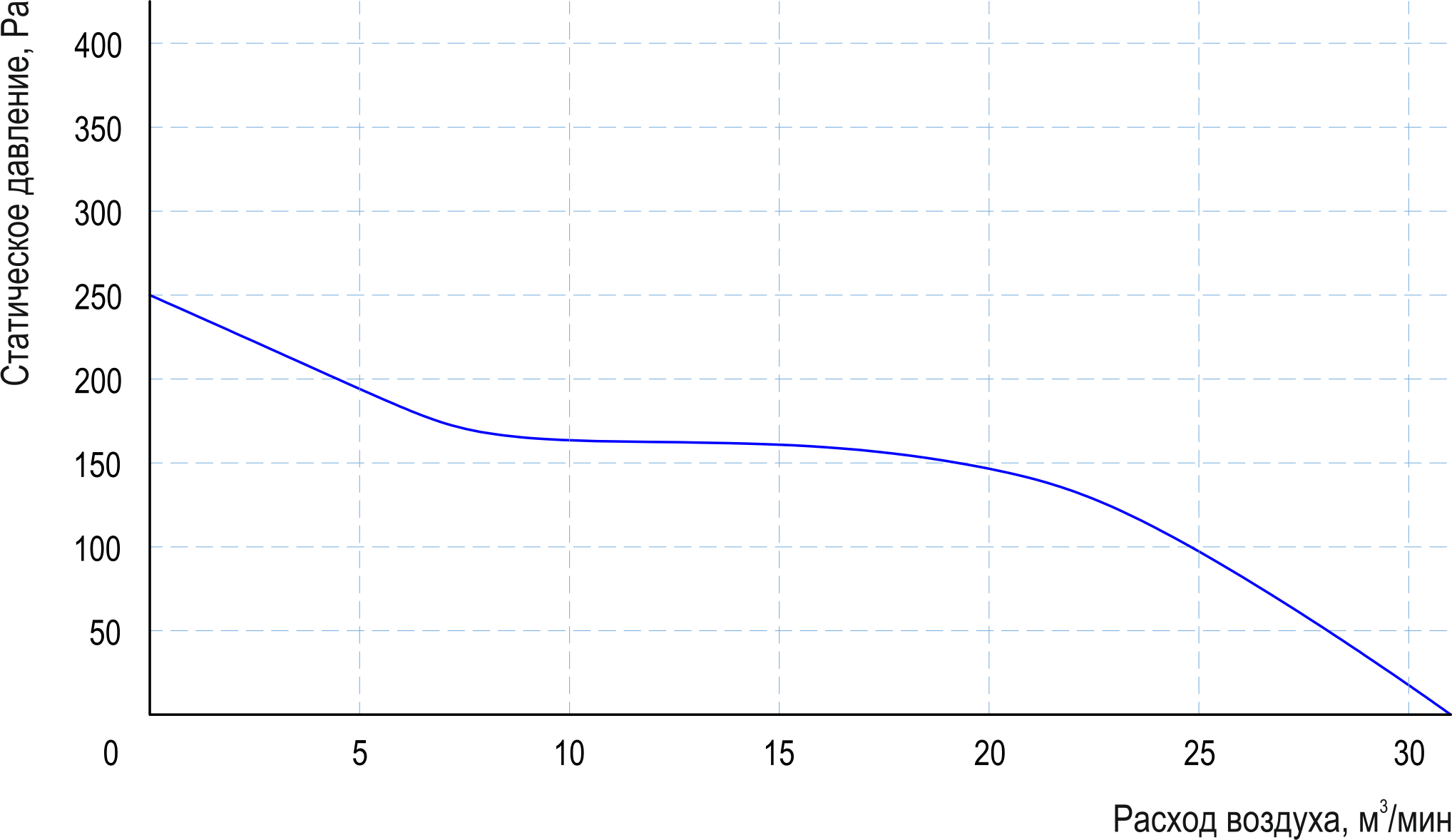

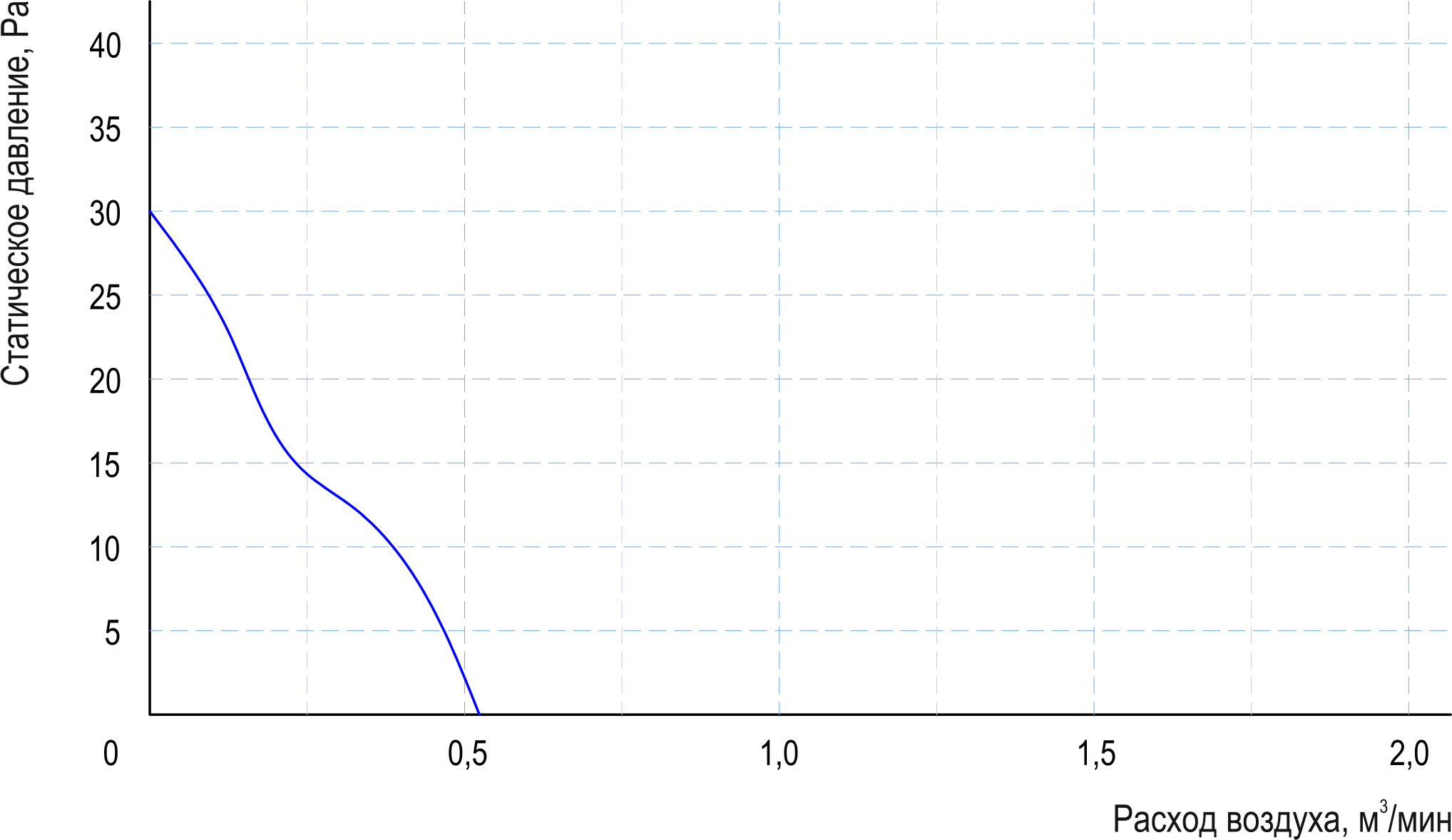

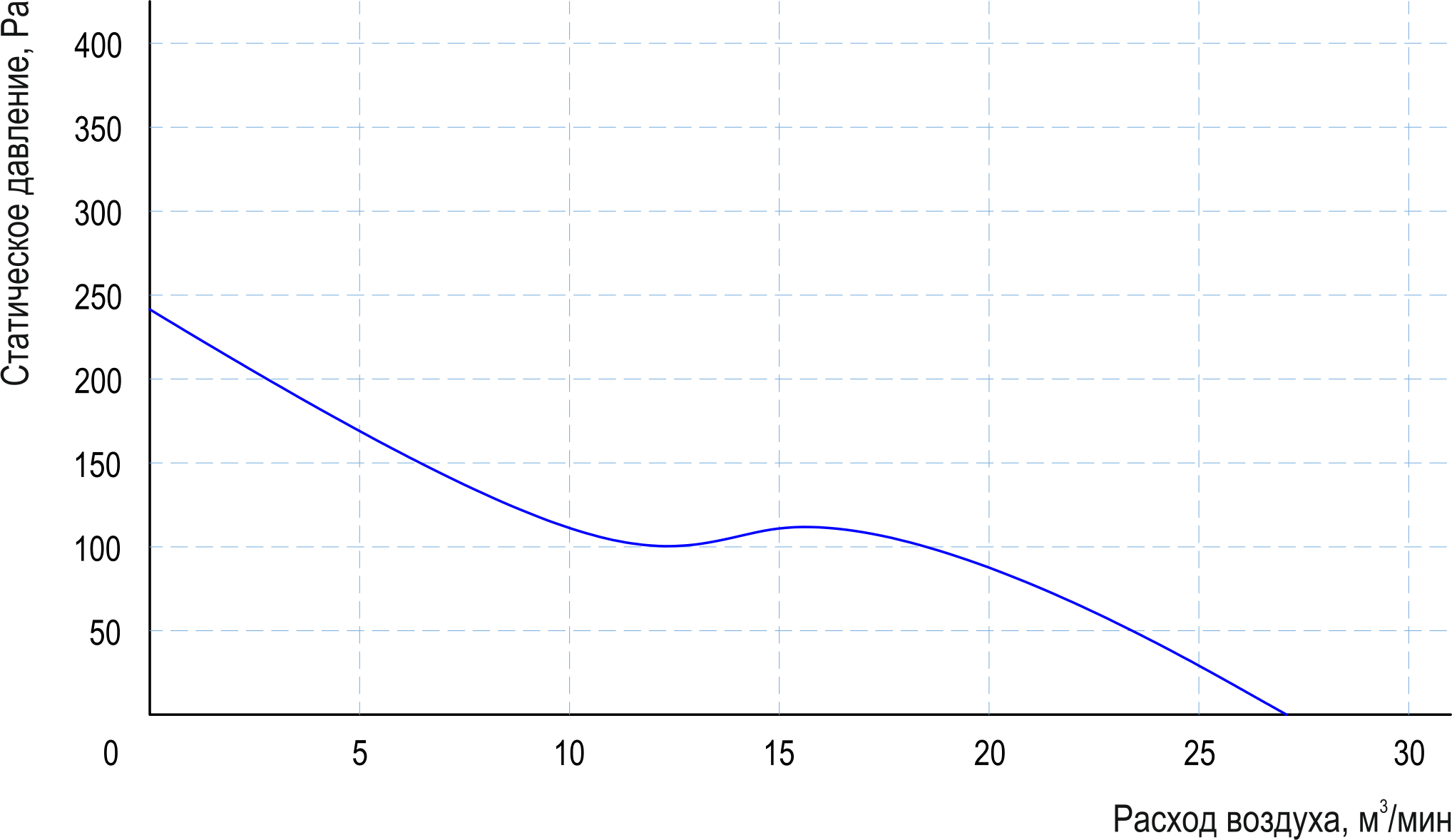

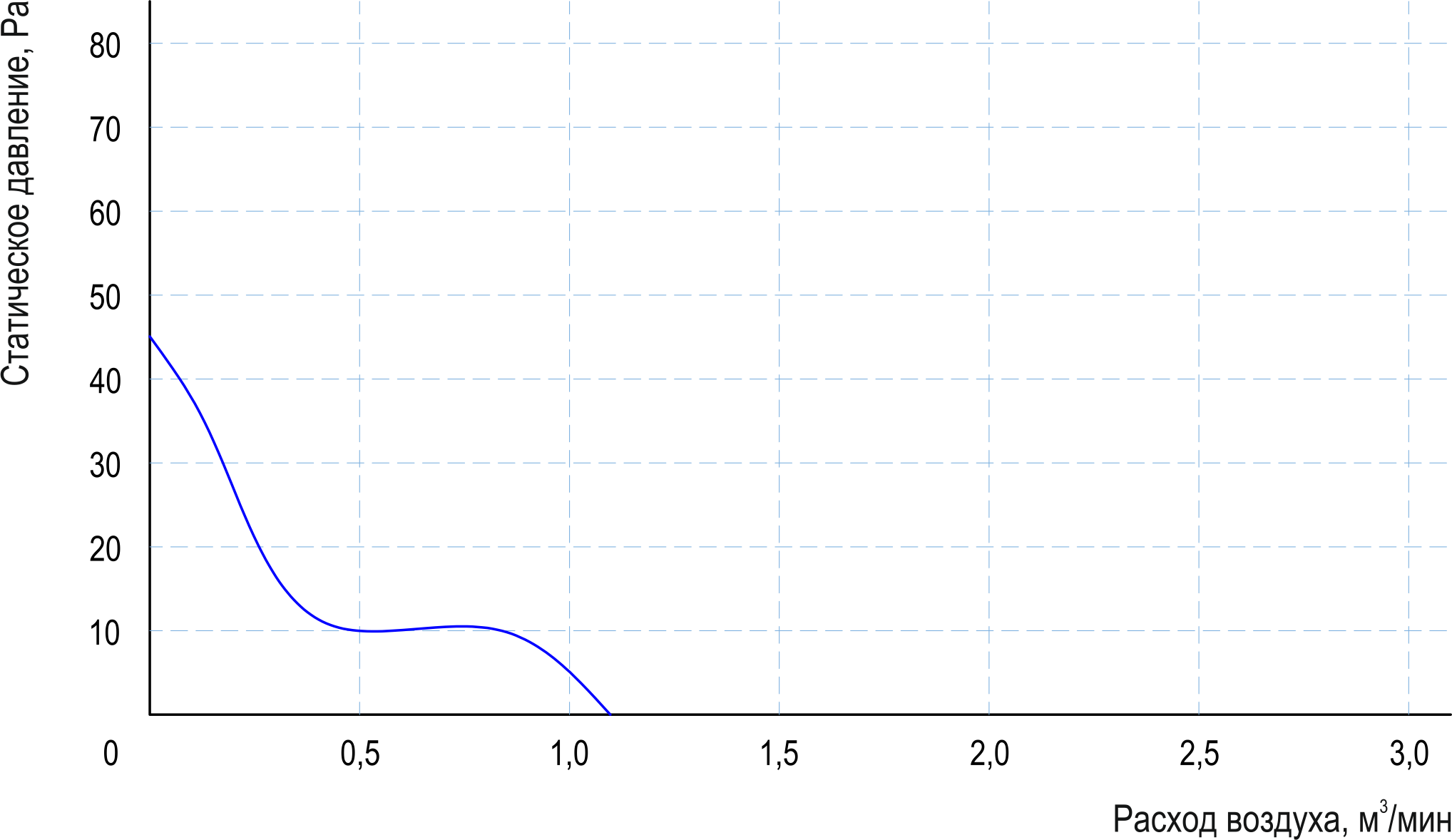

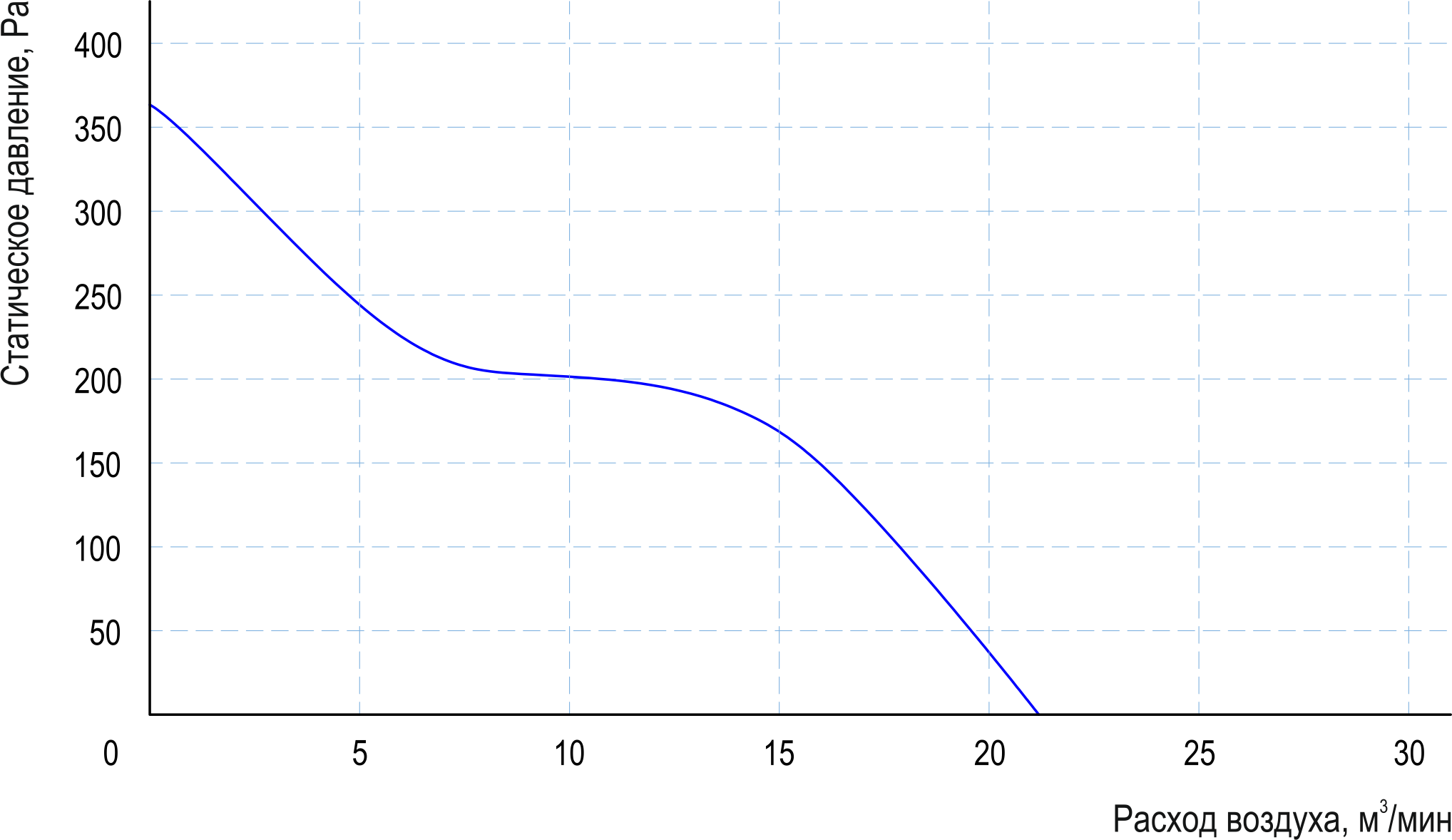

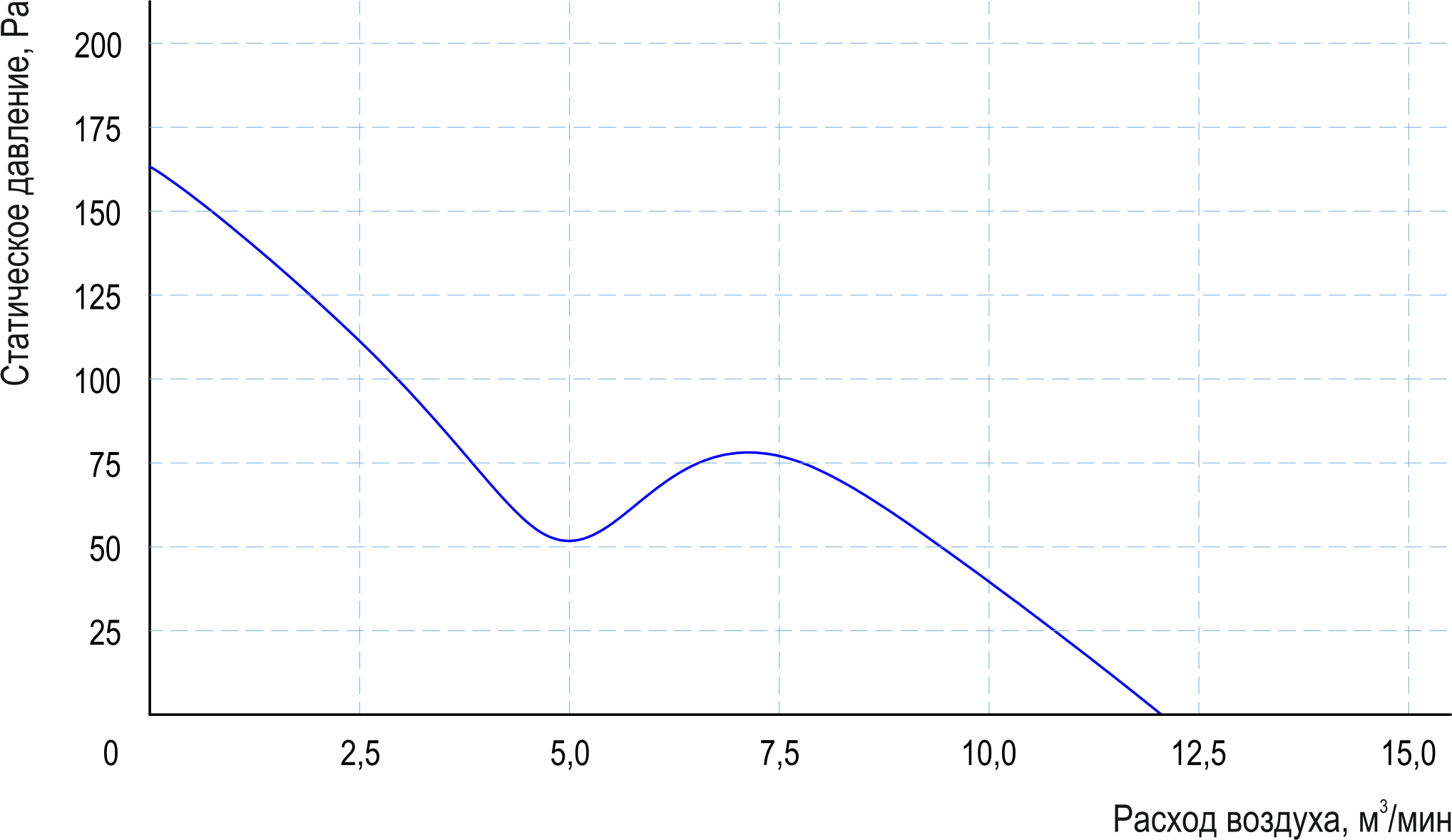

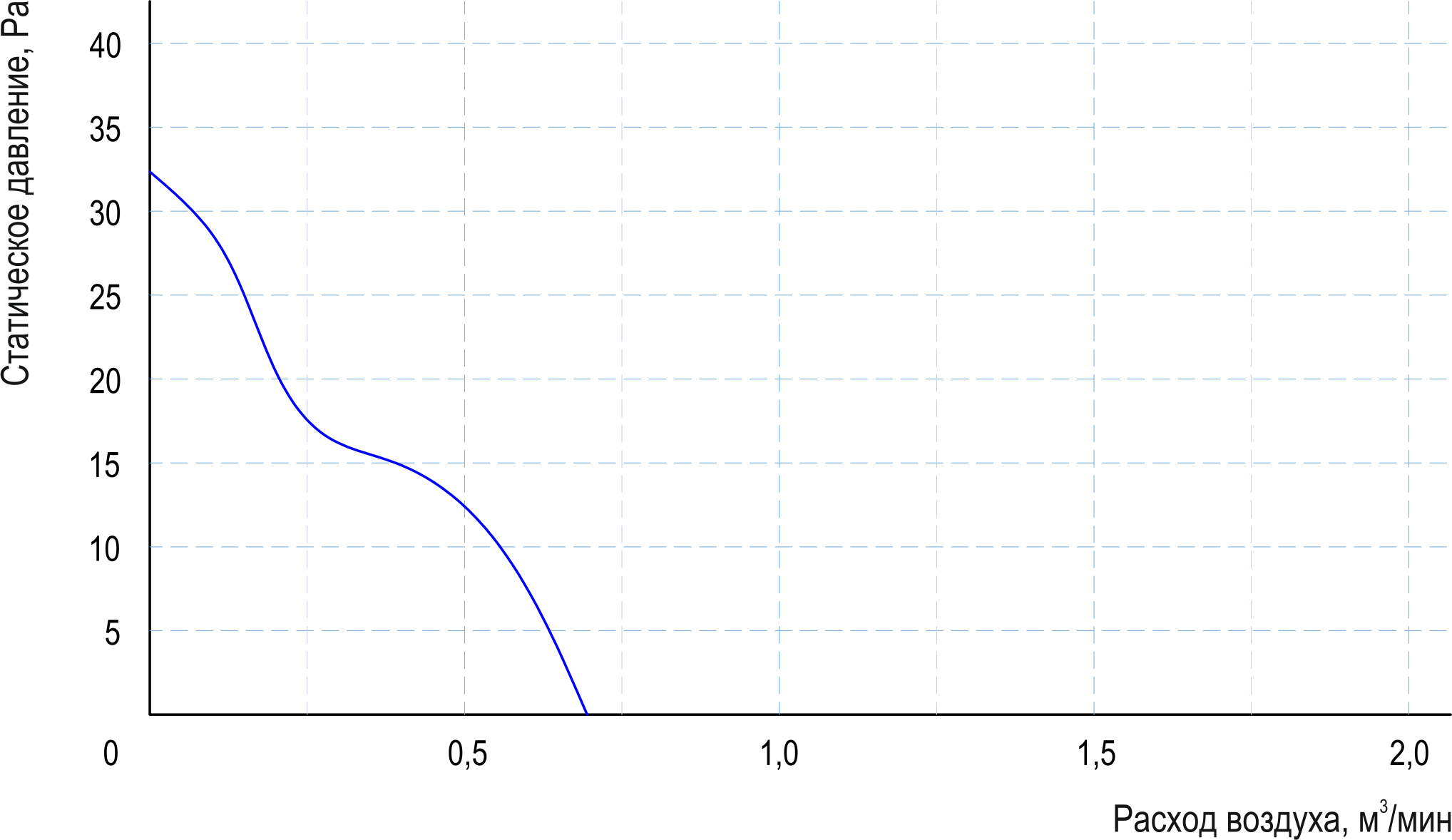

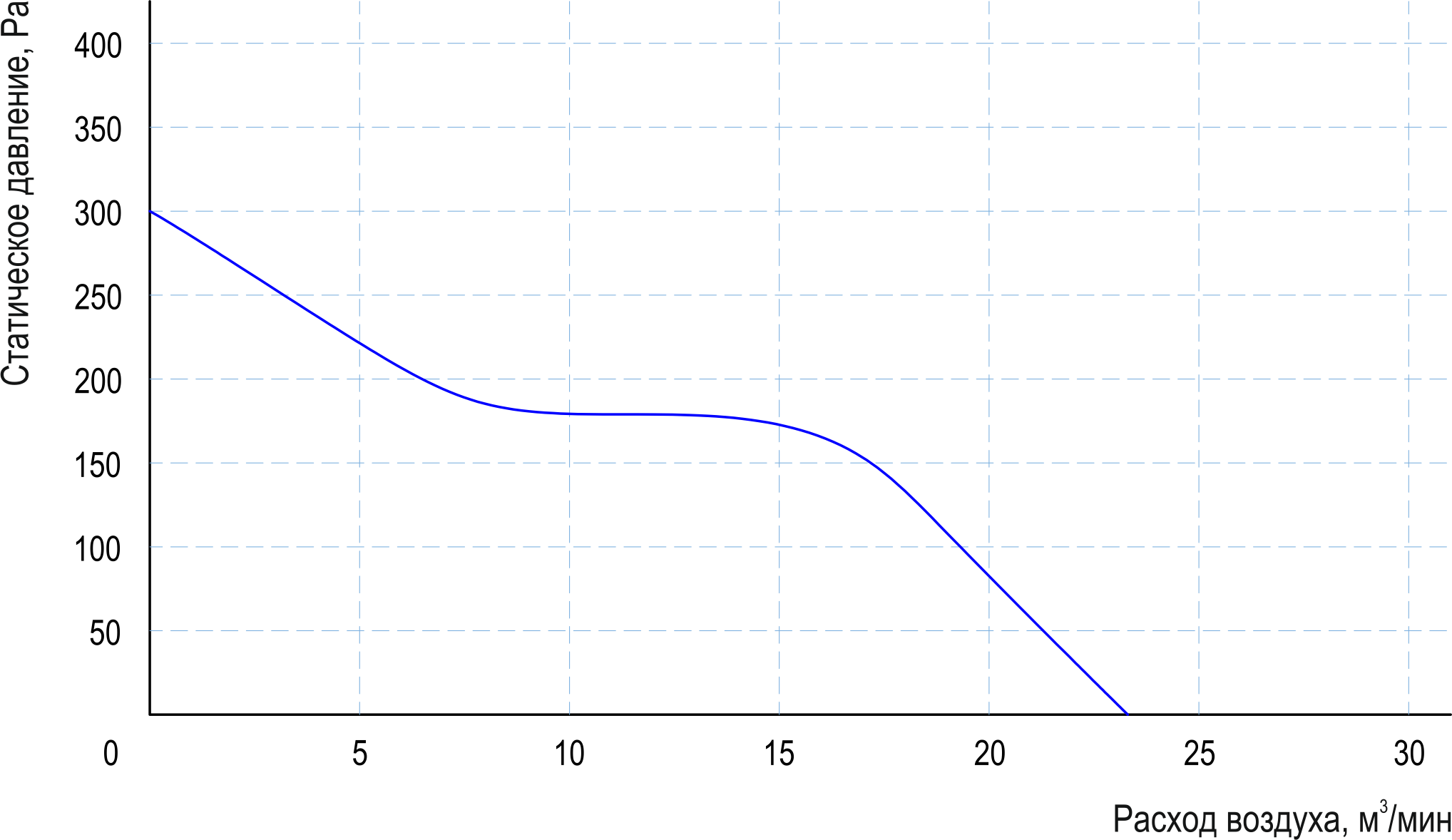

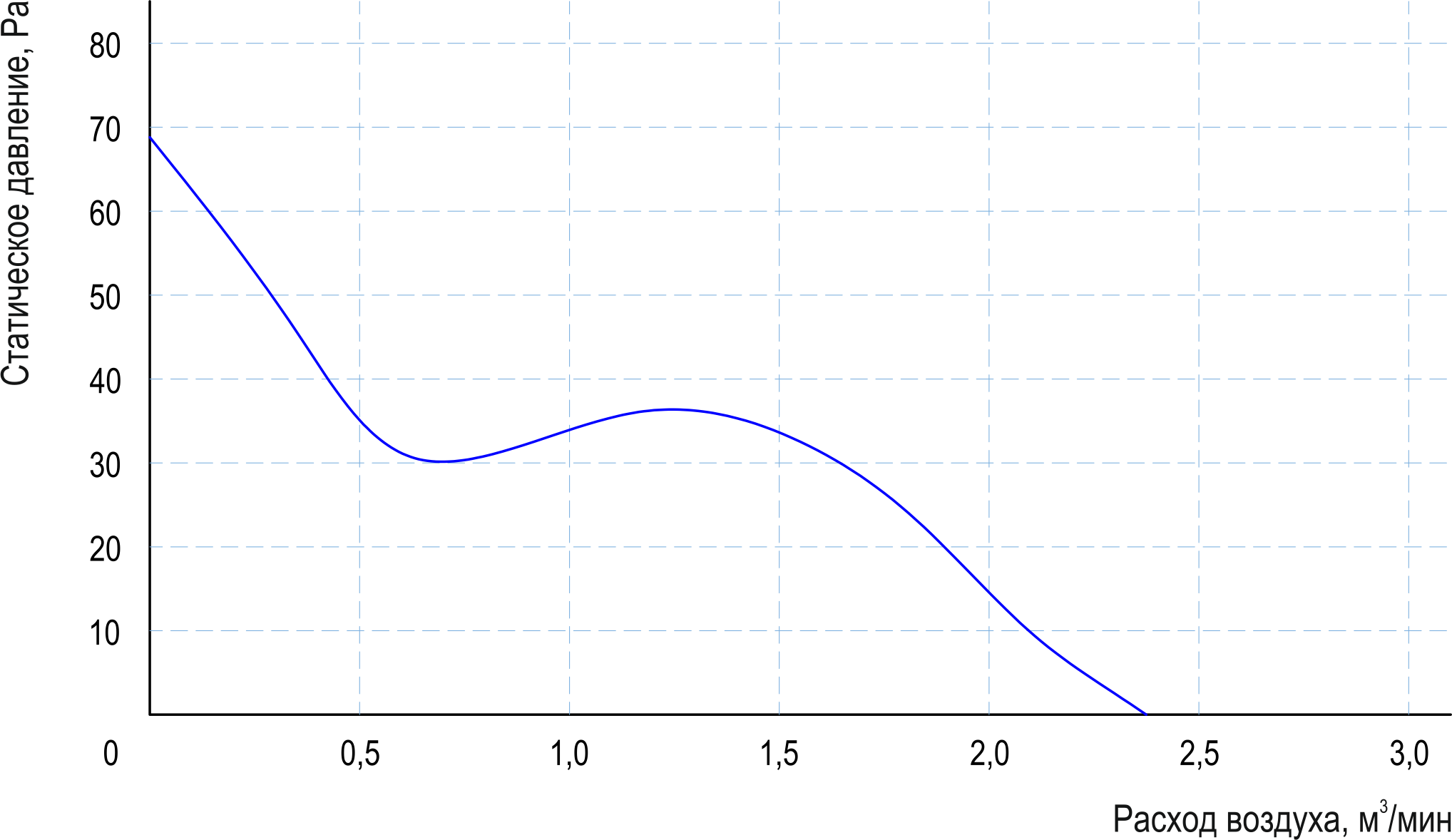

Характеристики вентиляторов в координатах «давление/расход»:

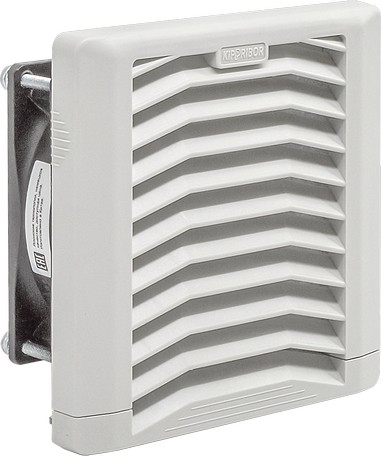

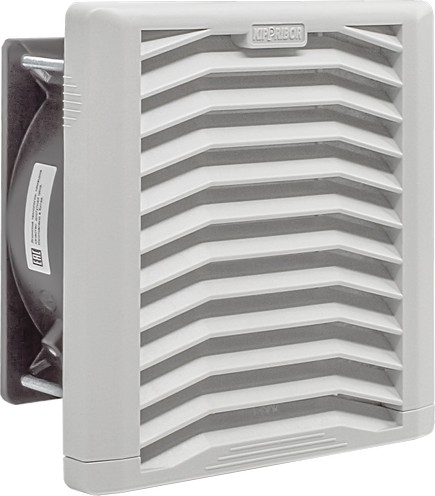

KIPVENT-100.01.230 KIPVENT-200.01.230 KIPVENT-300.01.230

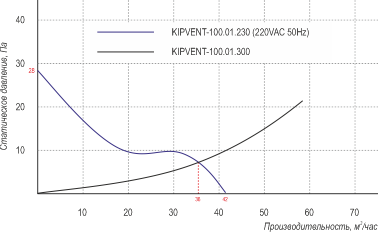

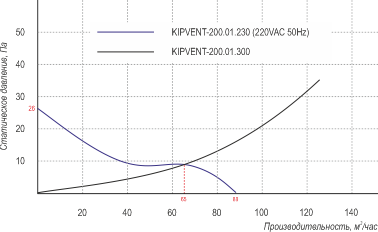

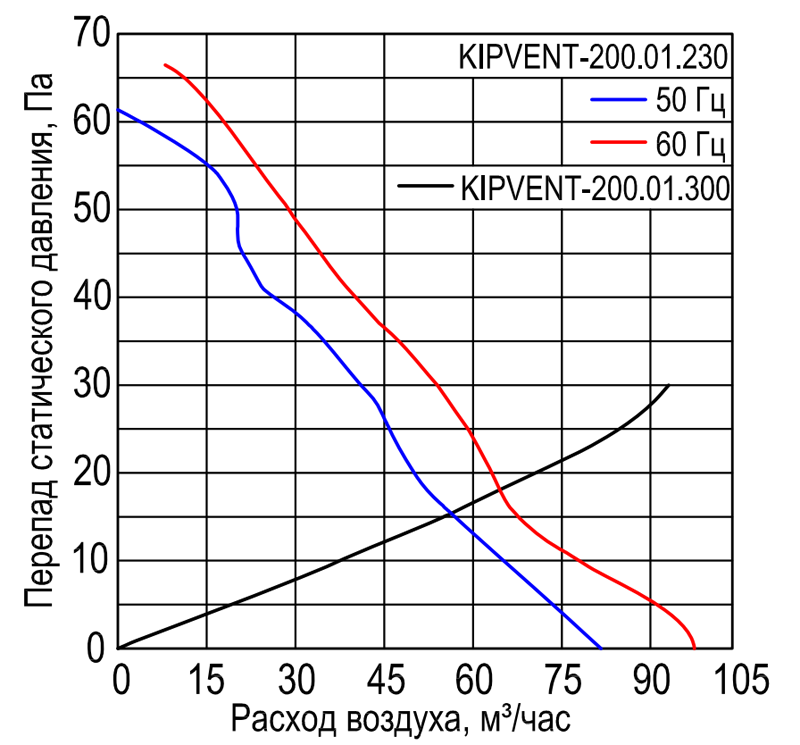

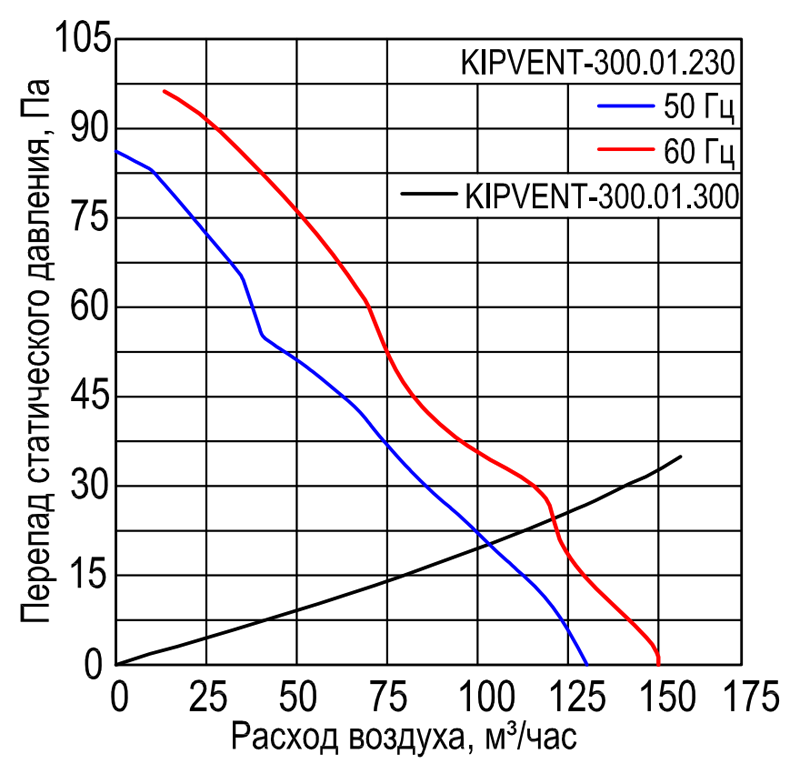

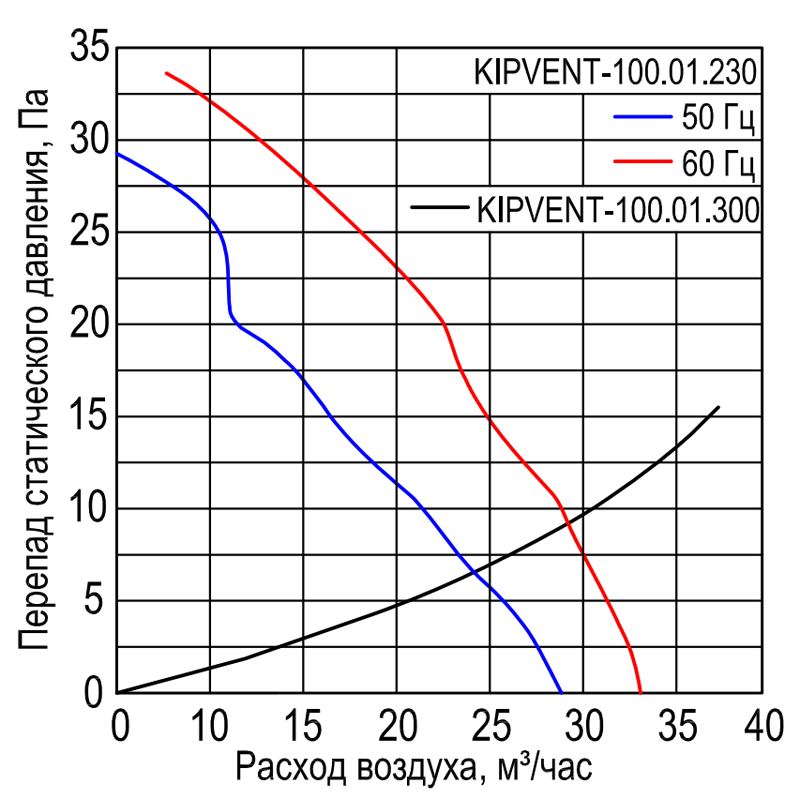

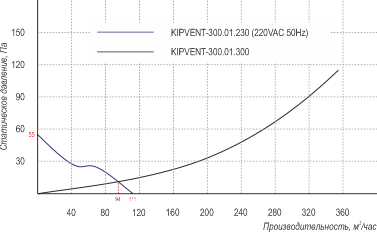

Характеристики в координатах «давление/расход» KIPVENT-100.01.230 Характеристики в координатах «давление/расход» KIPVENT-200.01.230 Характеристики в координатах «давление/расход» KIPVENT-300.01.230

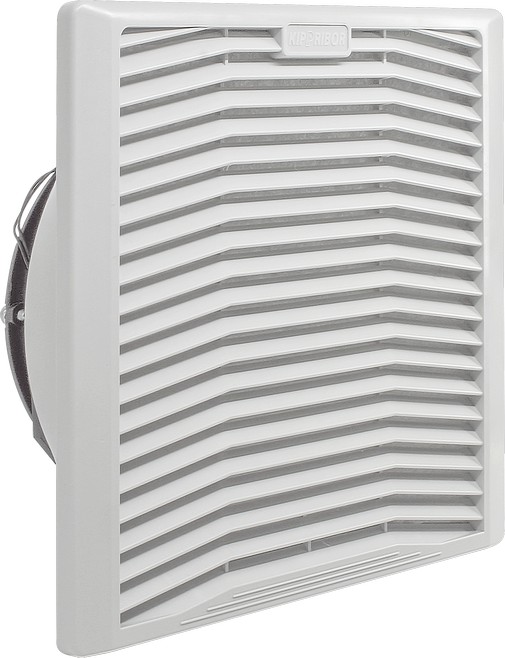

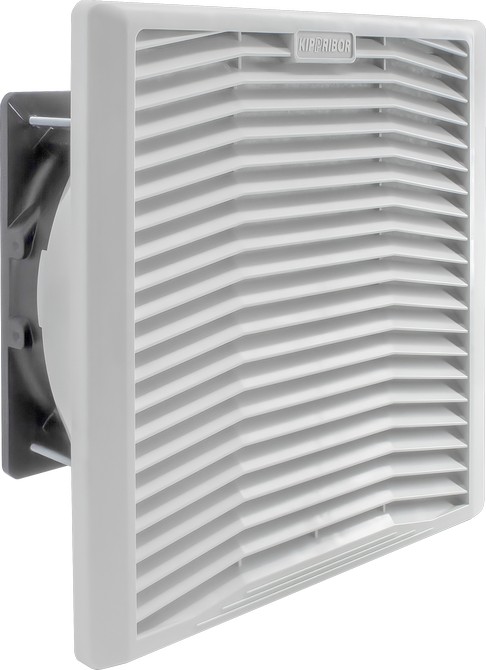

KIPVENT-400.01.230 KIPVENT-400.11.230 KIPVENT-400.21.230

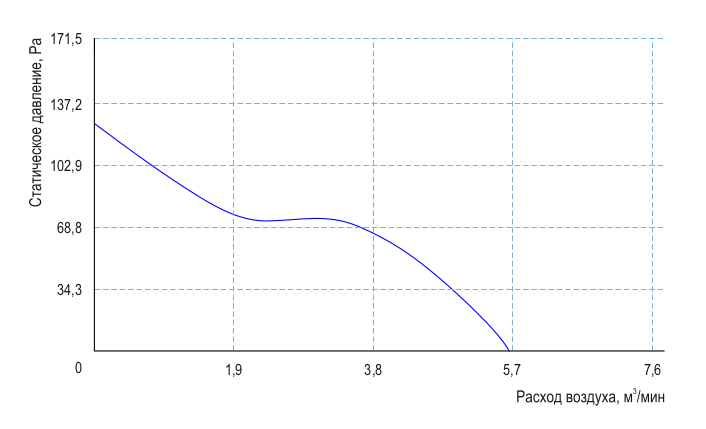

Характеристики в координатах «давление/расход» KIPVENT-400.01.230 Характеристики в координатах «давление/расход» KIPVENT-400.11.230 Характеристики в координатах «давление/расход» KIPVENT-400.21.230

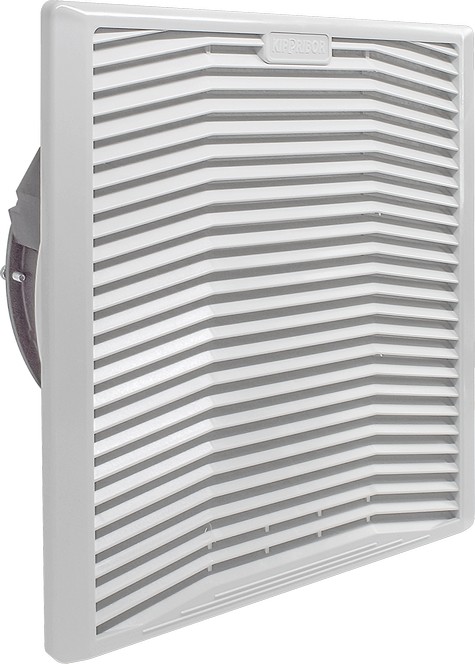

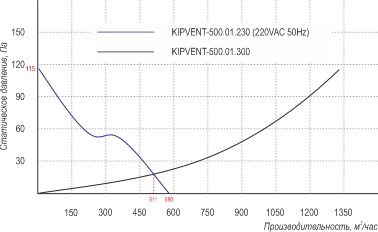

  KIPVENT-500.01.230
  Характеристики в координатах «давление/расход» KIPVENT-500.01.230

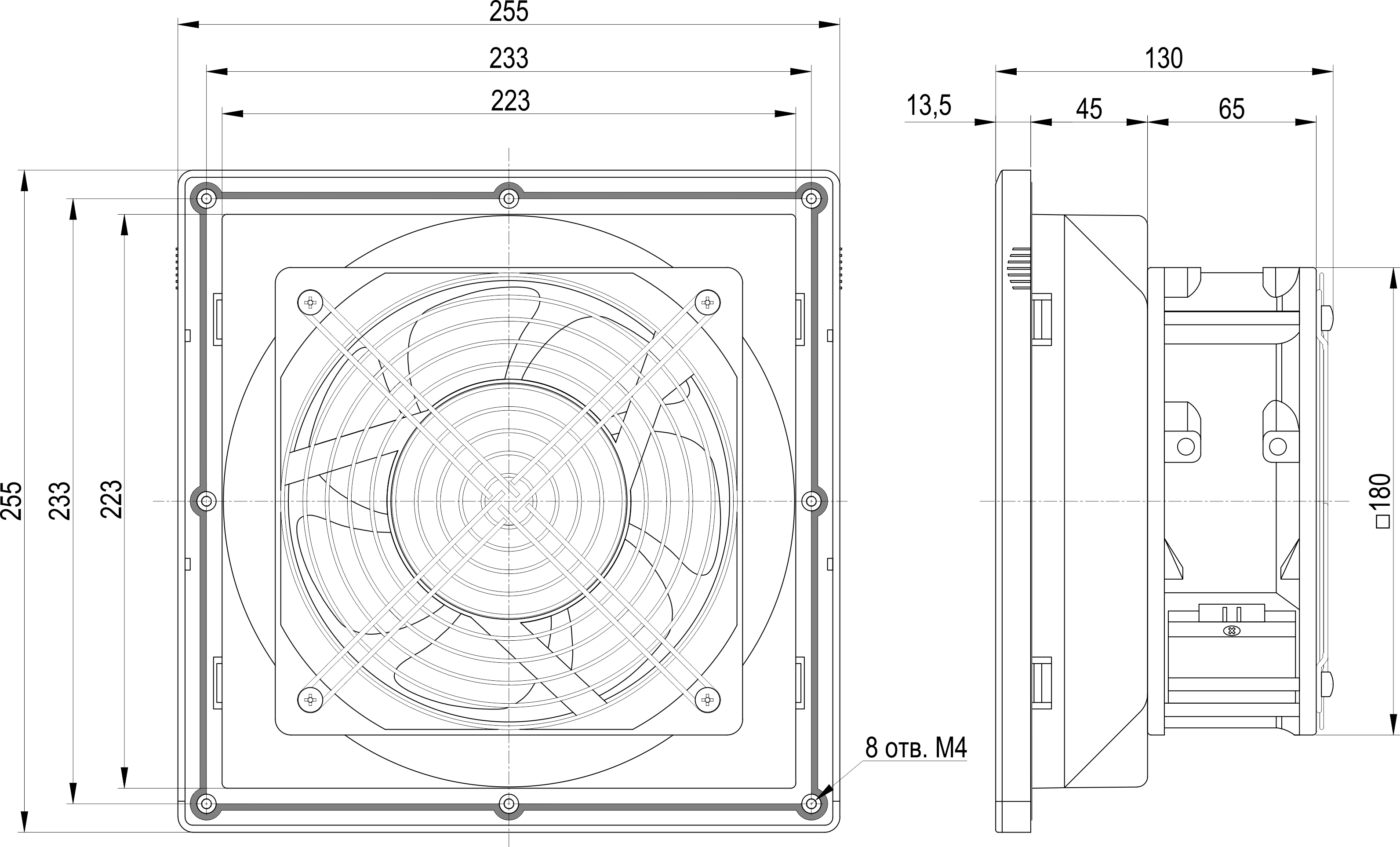

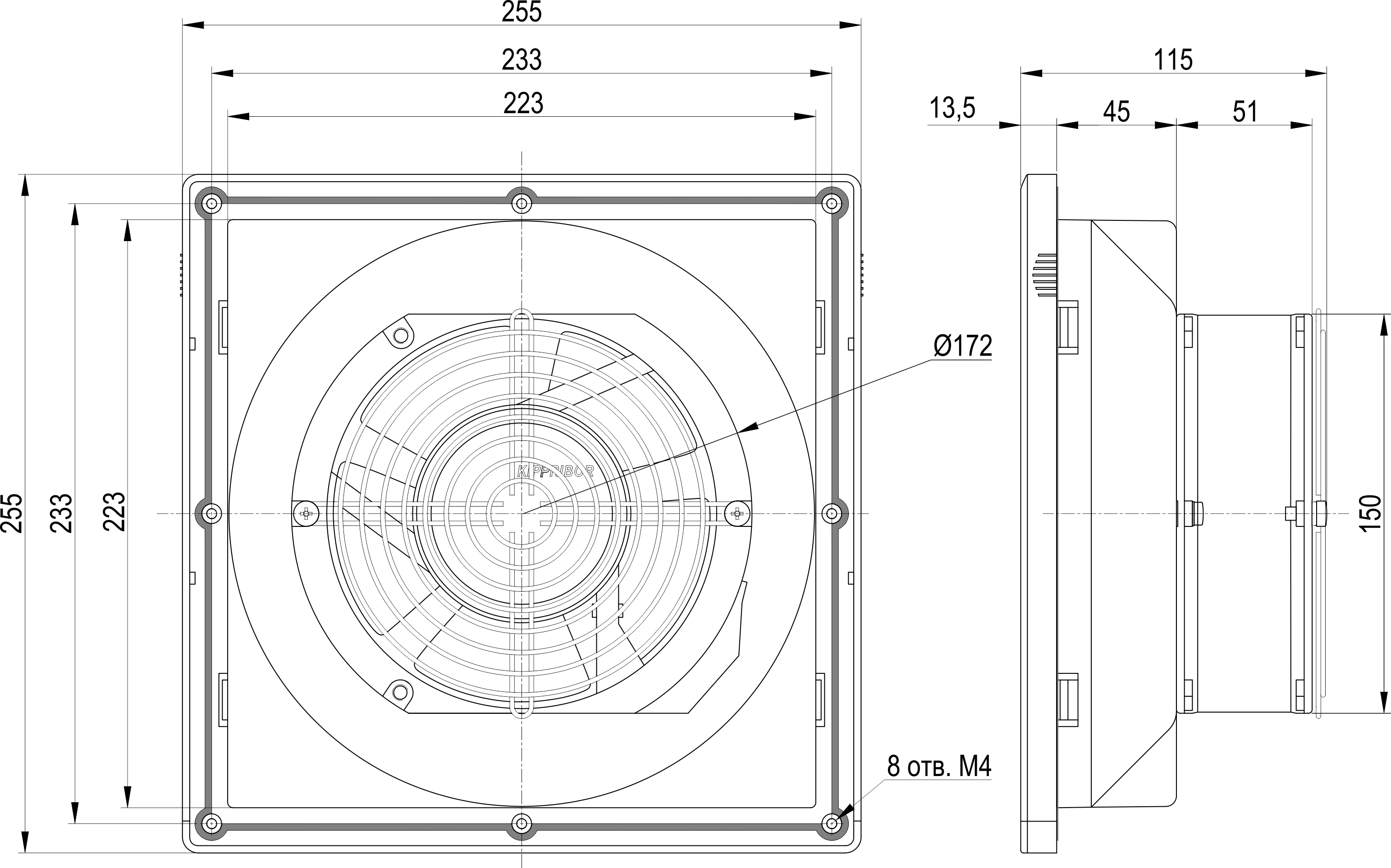

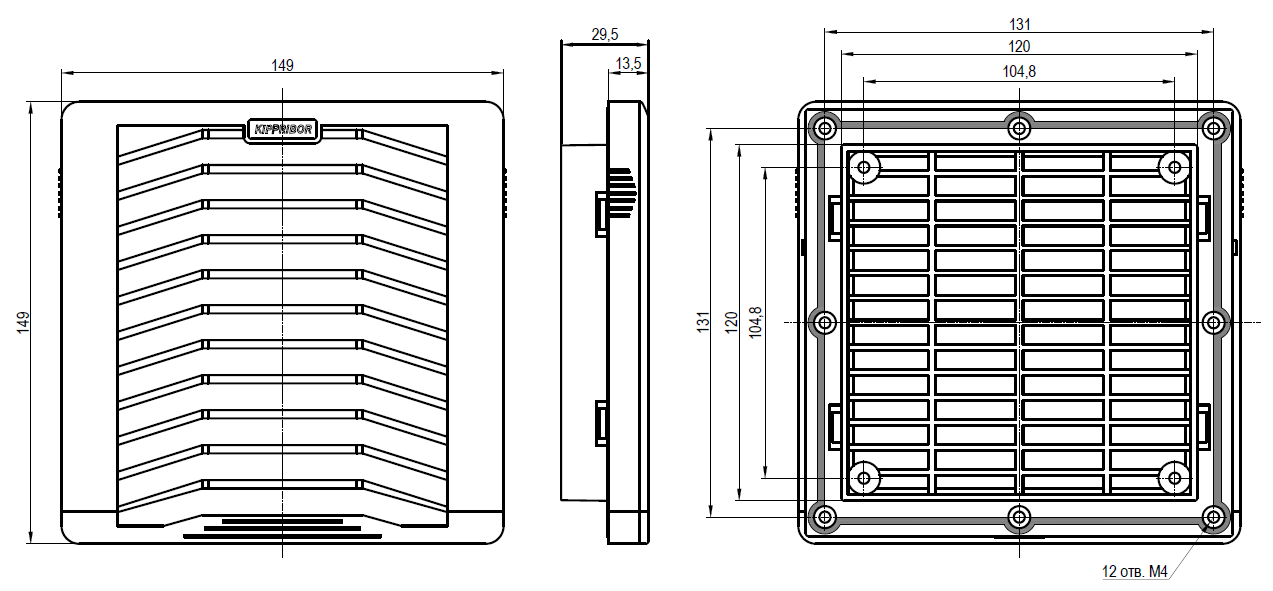

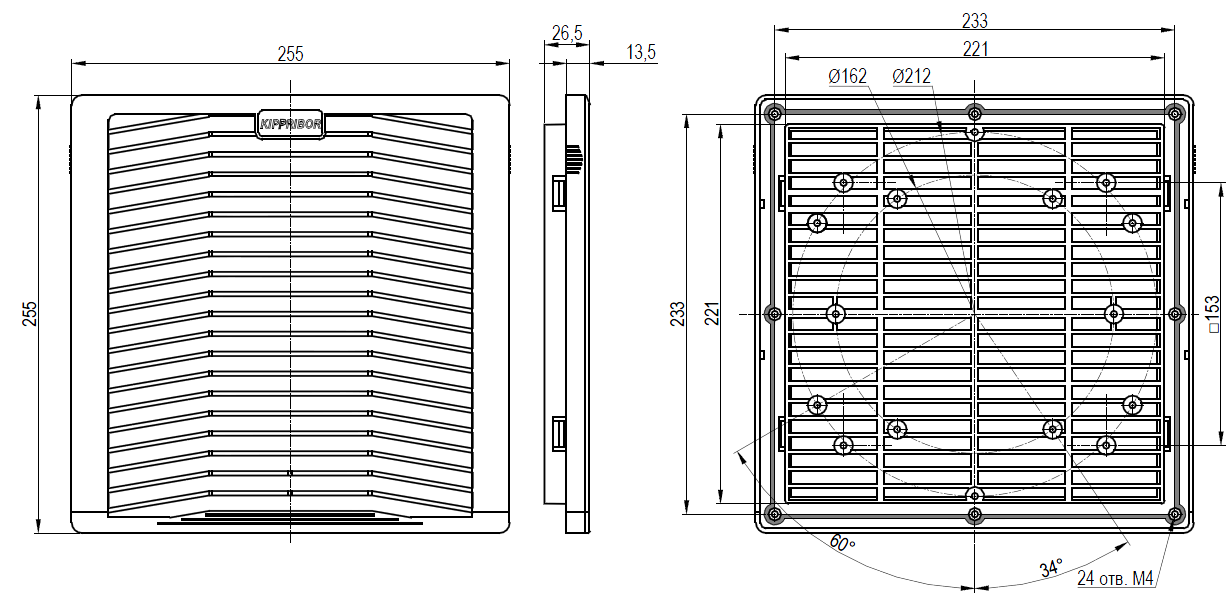

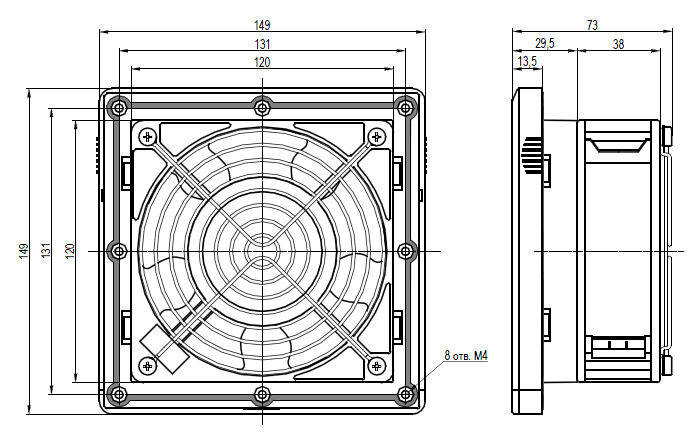

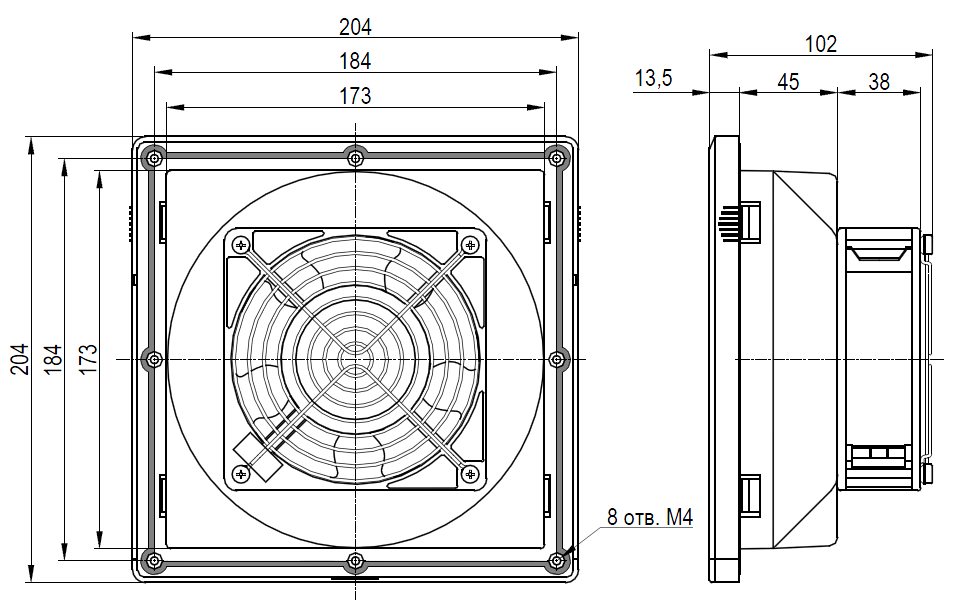

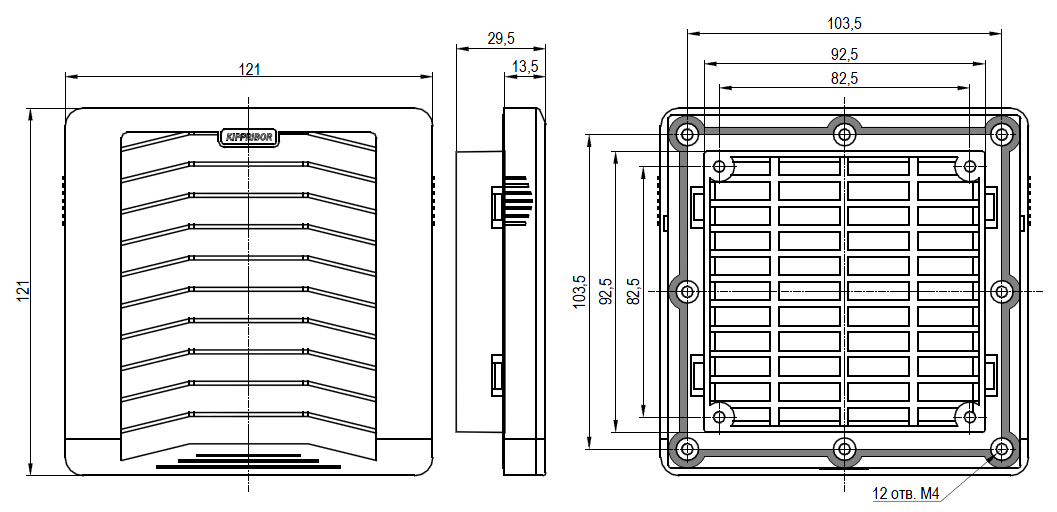

Габаритные и установочные размеры впускных решеток с вентиляторами и выпускных решеток серии KIPVENT:

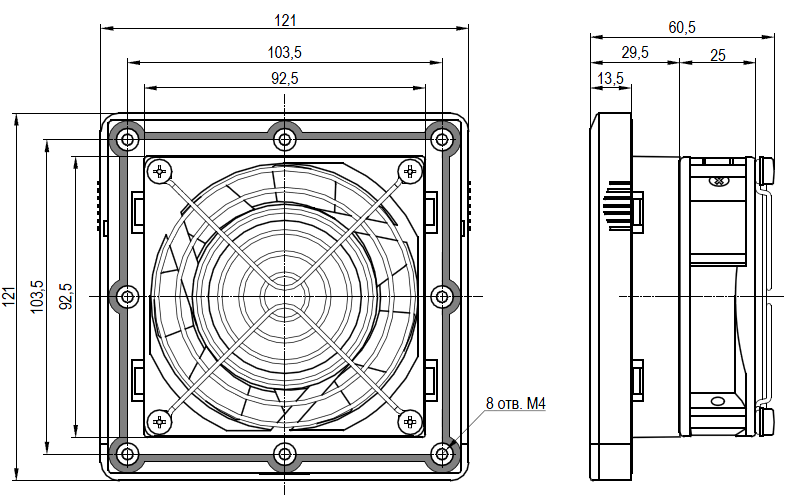

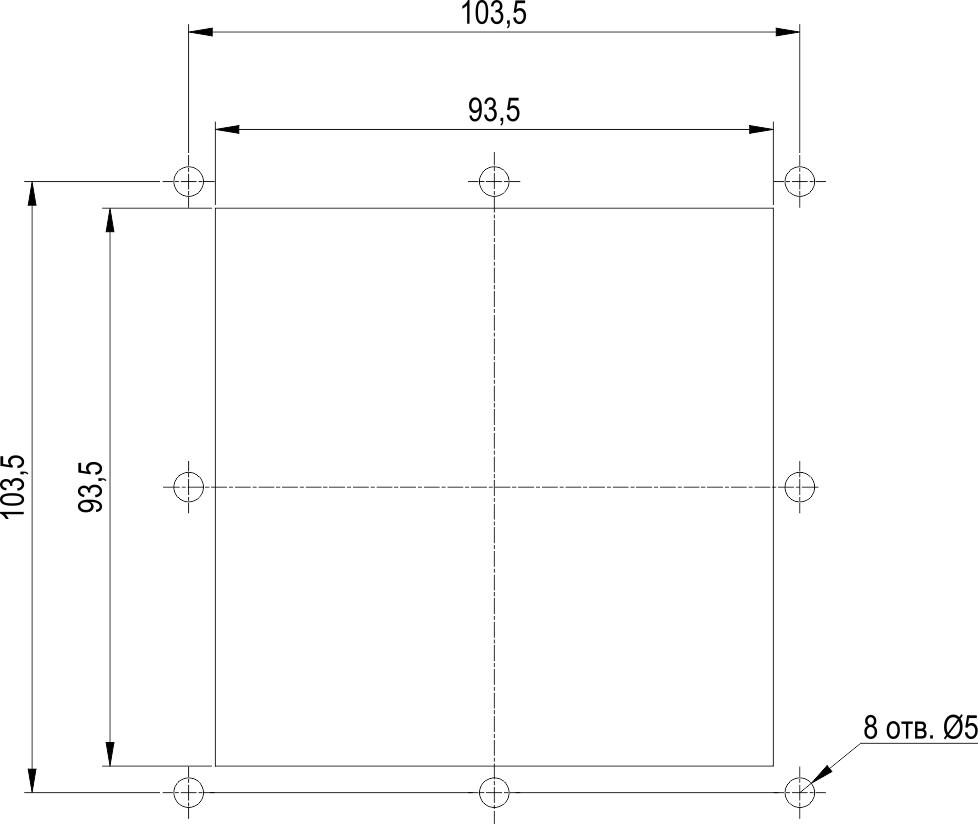

KIPVENT-100.01.230 KIPVENT-100.01.300 Вырез под установку
Размеры вентилятора KIPVENT-100.01.230 Размеры впускной решетки KIPVENT-100.01.300 Вырез под установку решетки KIPVENT-100

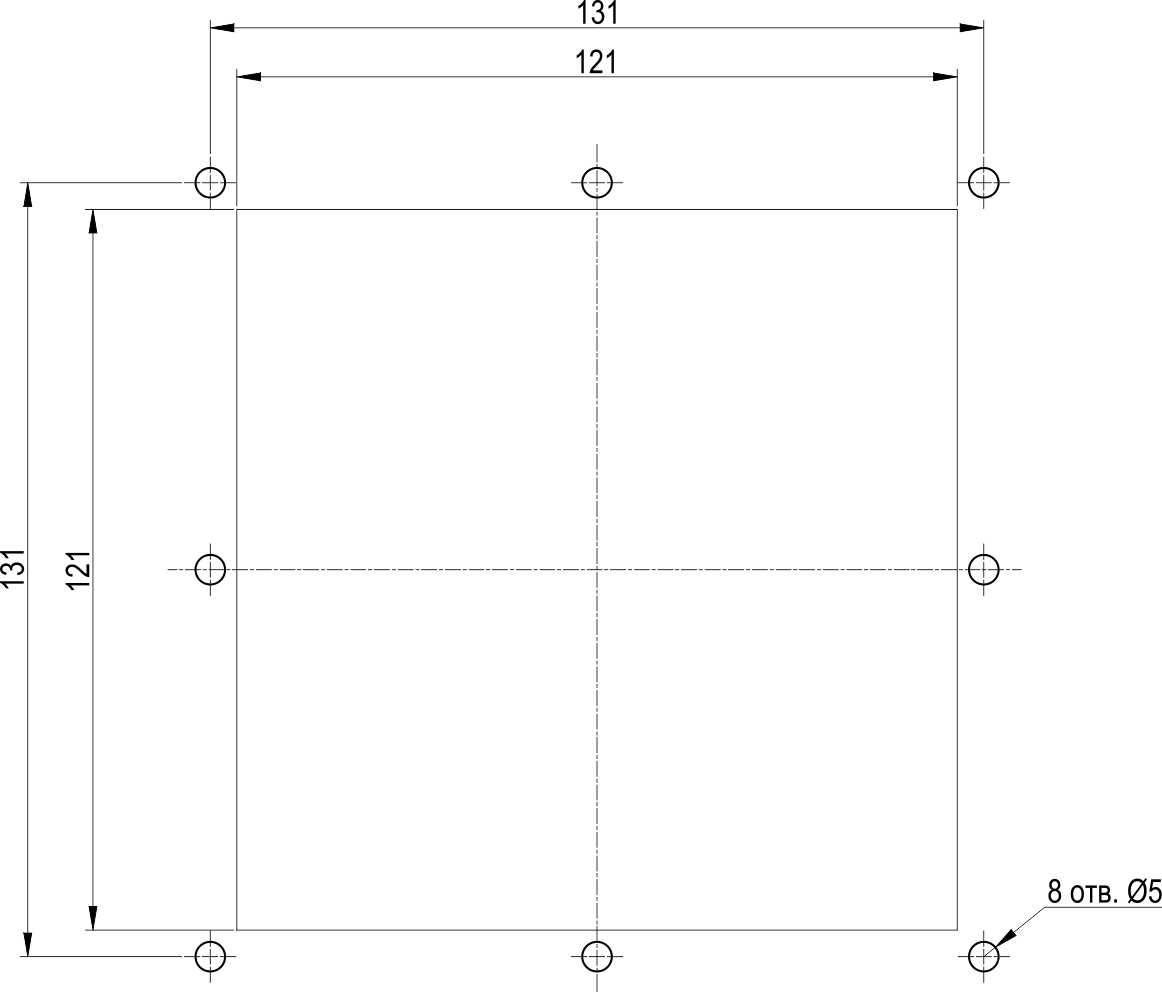

KIPVENT-200.01.230 KIPVENT-200.01.300 Вырез под установку
Размеры вентилятора KIPVENT-200.01.230 Размеры впускной решетки KIPVENT-200.01.300 Вырез под установку решетки KIPVENT-200

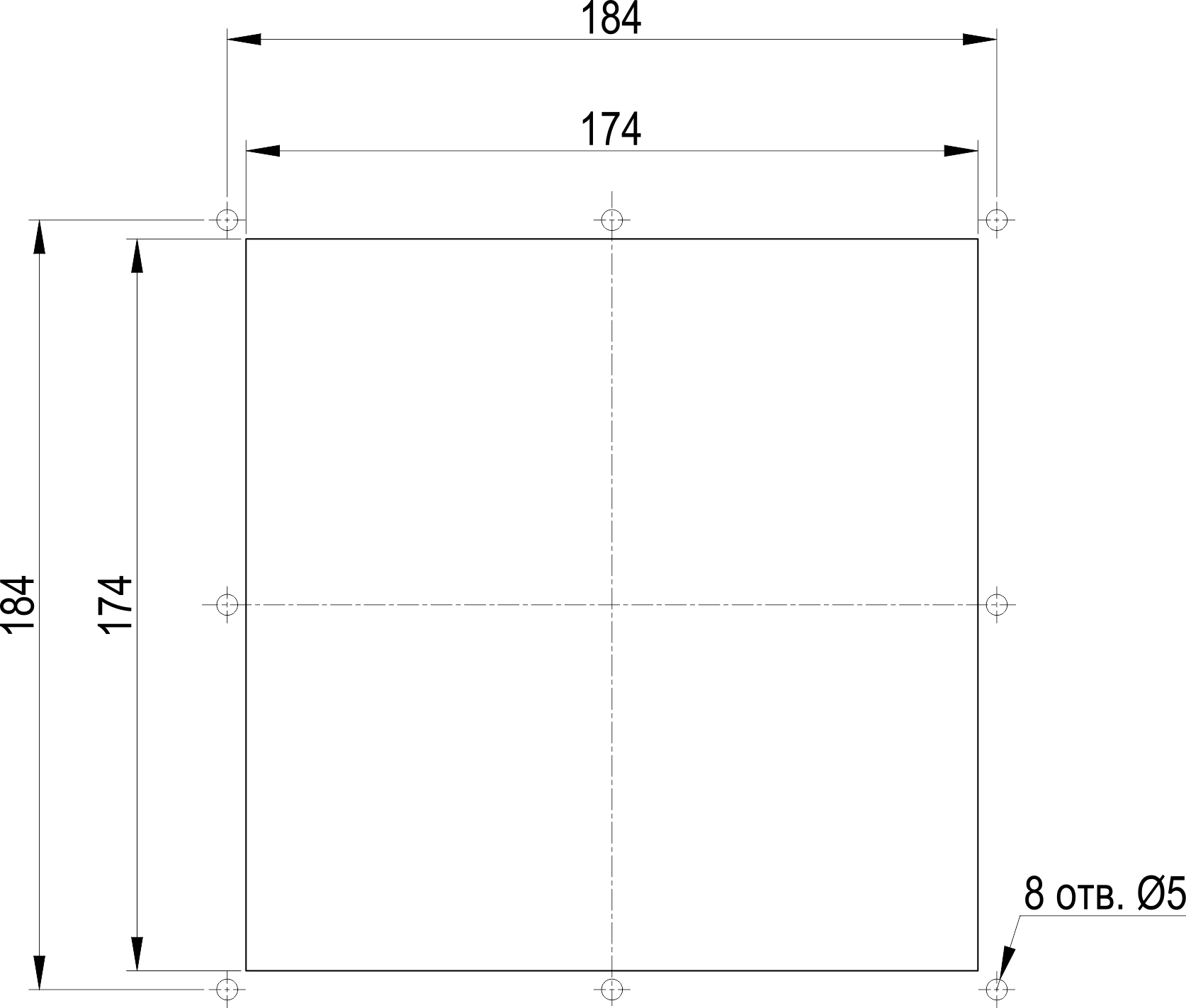

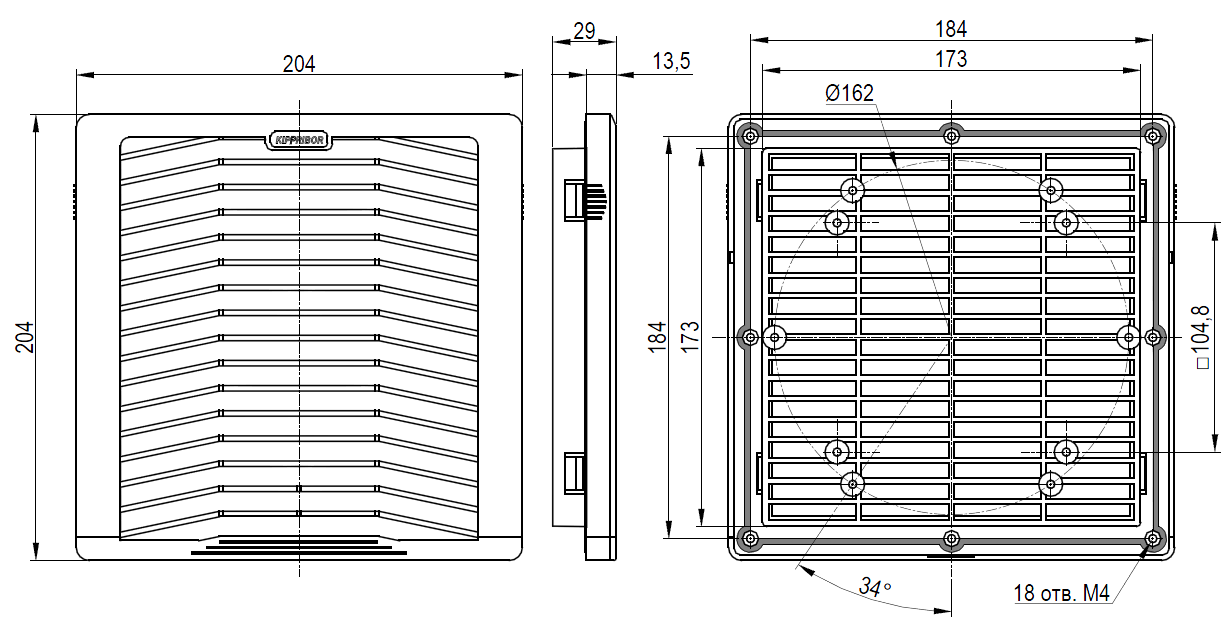

KIPVENT-300.01.230 KIPVENT-300.01.300 Вырез под установку
Размеры вентилятора KIPVENT-300.01.230 Размеры впускной решетки KIPVENT-300.01.300 Вырез под установку решетки KIPVENT-300

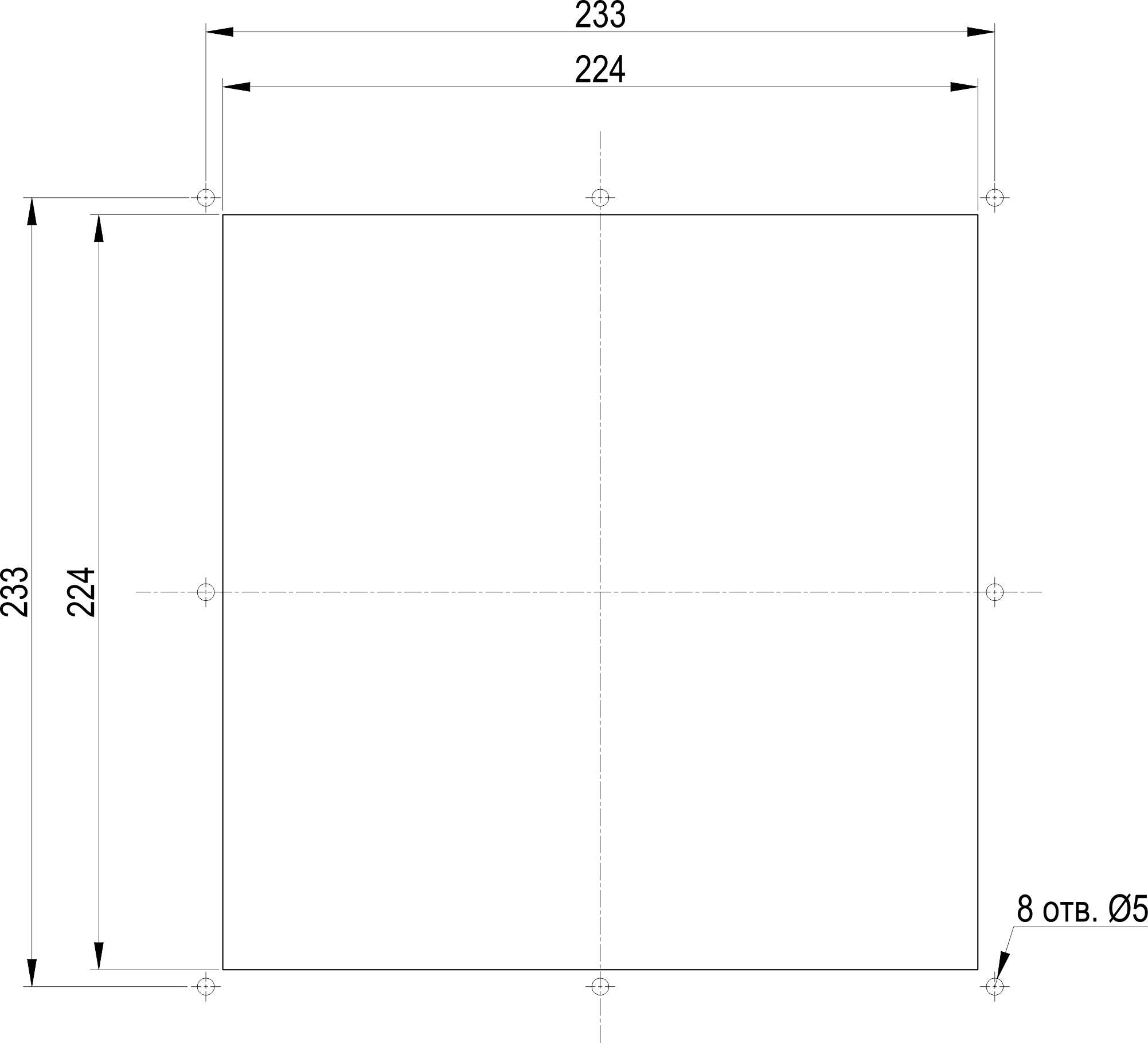

KIPVENT-400.01.230 KIPVENT-400.01.300 Вырез под установку впускных решеток
Размеры впускной решетки KIPVENT-400.01.300
KIPVENT-400.11.230   Вырез под установку выпускных решеток

KIPVENT-400.21.230

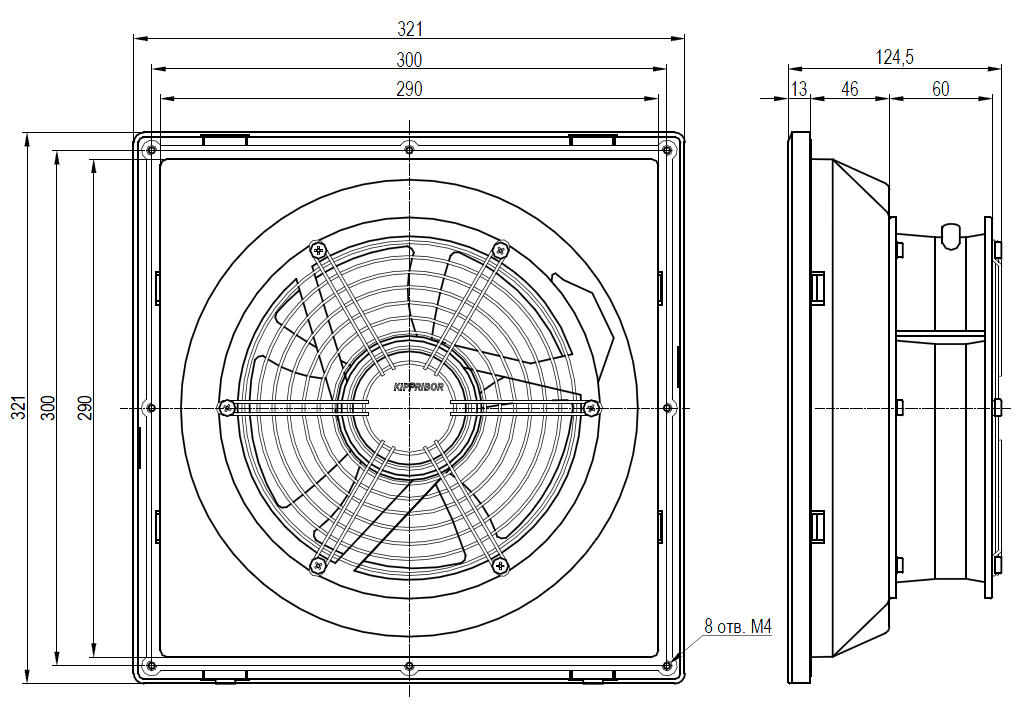

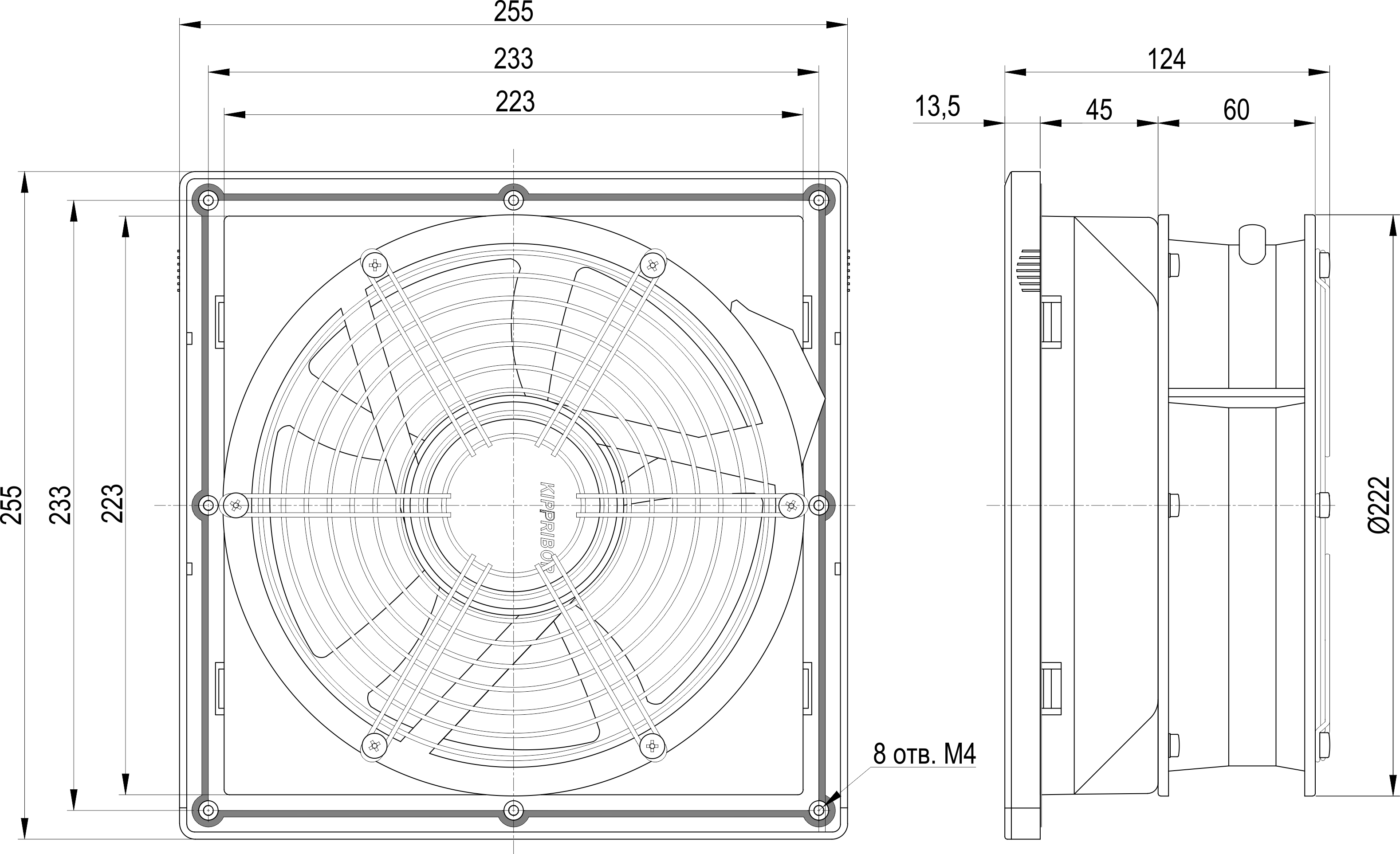

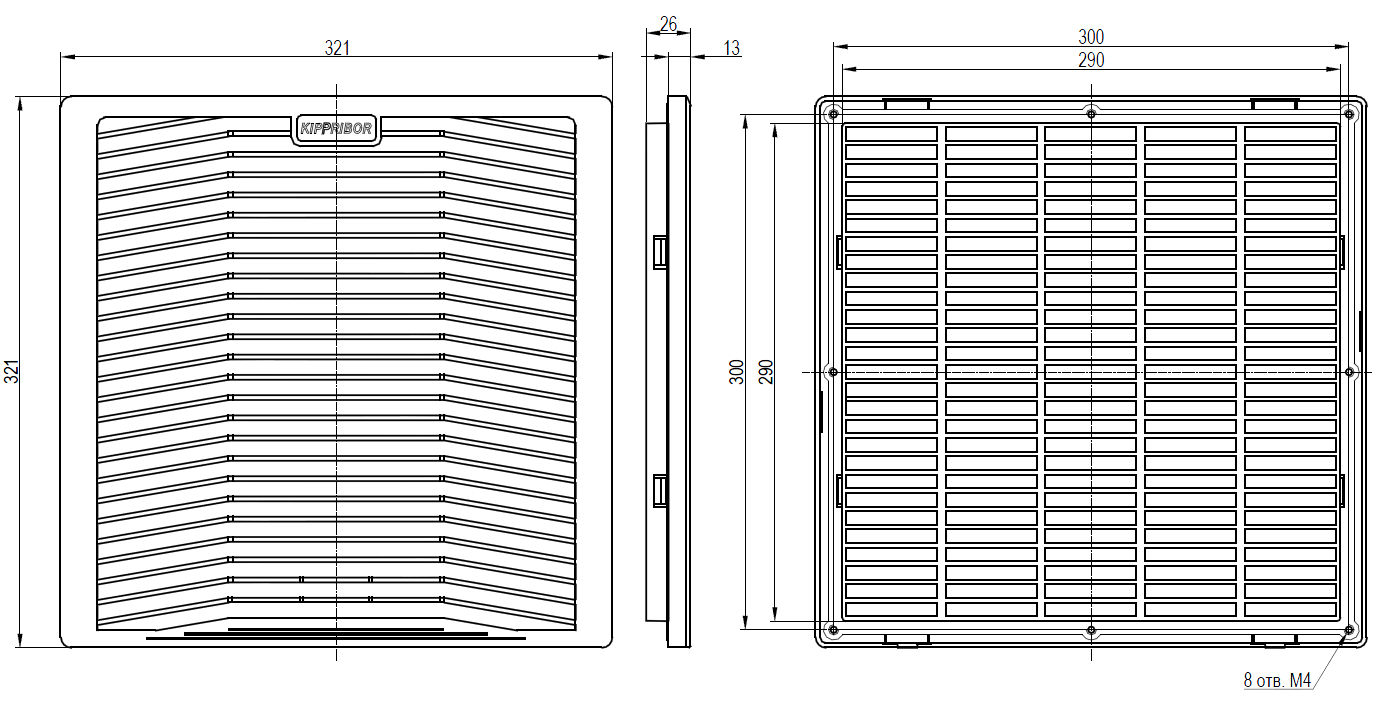

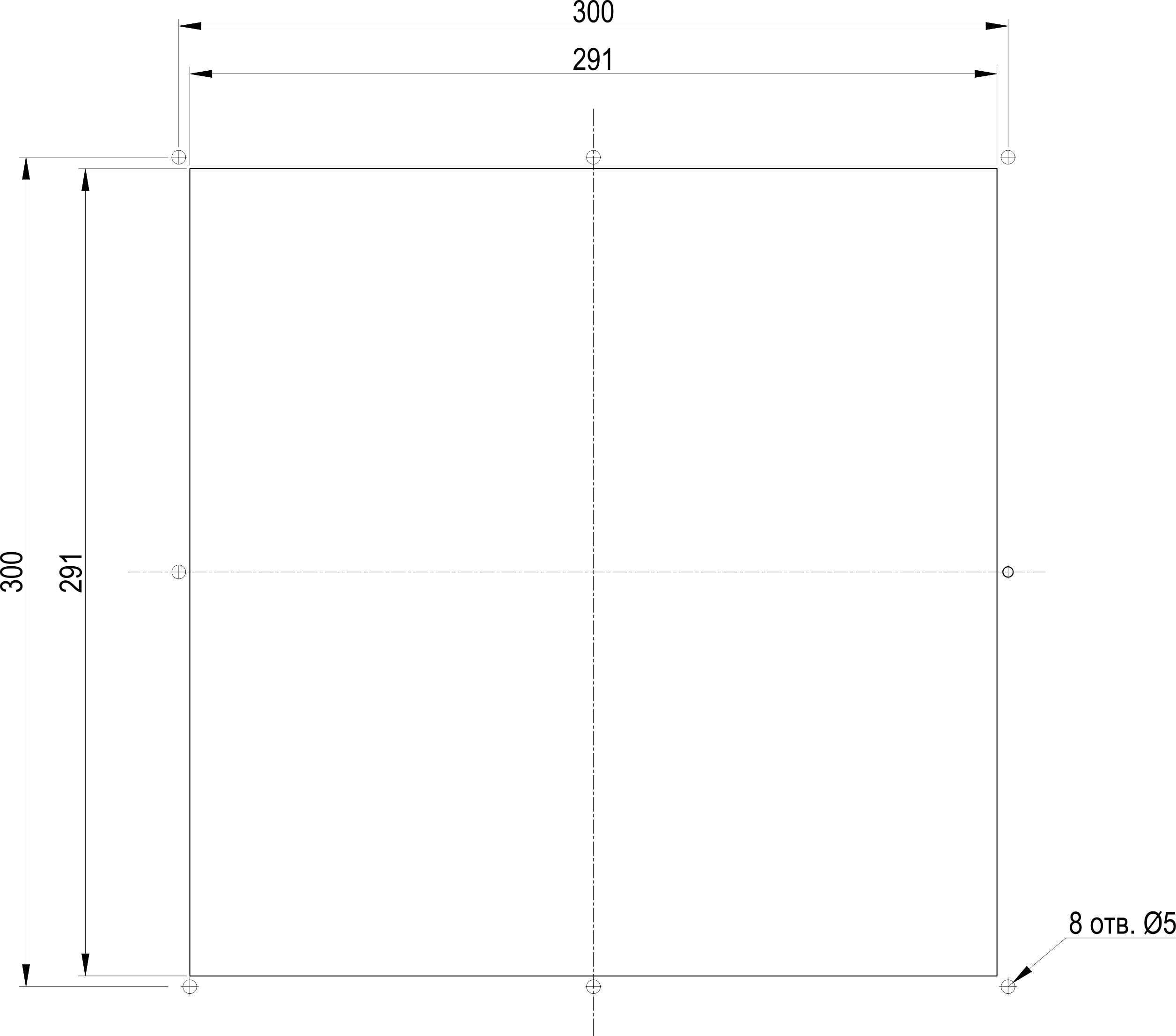

KIPVENT-500.01.230 KIPVENT-500.01.300 Вырез под установку
Размеры вентилятора KIPVENT-500.01.230 Размеры впускной решетки KIPVENT-500.01.300 Вырез под установку решетки KIPVENT-500



Защитные решетки KIPPRIBOR серии VENT-MG

Защитные решетки KIPPRIBOR серии VENT-MG

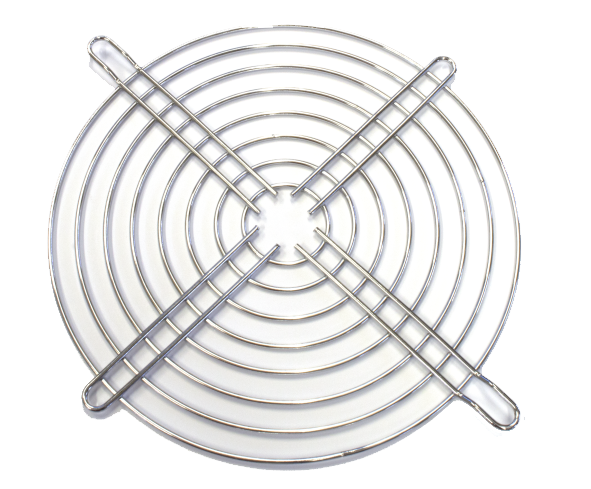

Решетки защитные KIPPRIBOR серии VENT-MG устанавливаются на вентиляторы для предотвращения случайного проникновения персонала к вращающейся крыльчатке и получения травмы. С другой стороны, решетка служит и для защиты самого вентилятора от попадания посторонних предметов. Эта функция решетки актуальна не менее, чем защита персонала, так как позволяет защитить вентилятор от повреждения, заклинивания и выхода из строя, сопровождаемого нарушением технологического процесса и аварией оборудования.

Решетки KIPPRIBOR серии VENT-MG могут быть установлены на вентиляторы KIPPRIBOR серии VENT, а также на другие, чьи размеры не исключают техническую возможность их установки. Решетки выполнены из стали с покрытием хромом, обладают аккуратным внешним видом, высокой прочностью и стойкостью к коррозии.


Модификации и совместимость защитных решеток KIPPRIBOR серии VENT-MG

Модификация Вентилятор KIPPRIBOR
VENT-80.MG VENT-8025; VENT-8038
VENT-92.MG VENT-9225; VENT-9238
VENT-120.MG VENT-12025; VENT-12038; VENT-12738
VENT-160.MG VENT-15051; VENT-16065
VENT-172.MG VENT-17251; VENT-17255
VENT-180.MG VENT-18065
VENT-220.MG VENT-22260; VENT-22280
VENT-250.MG VENT-20872; VENT-22580; VENT-25490

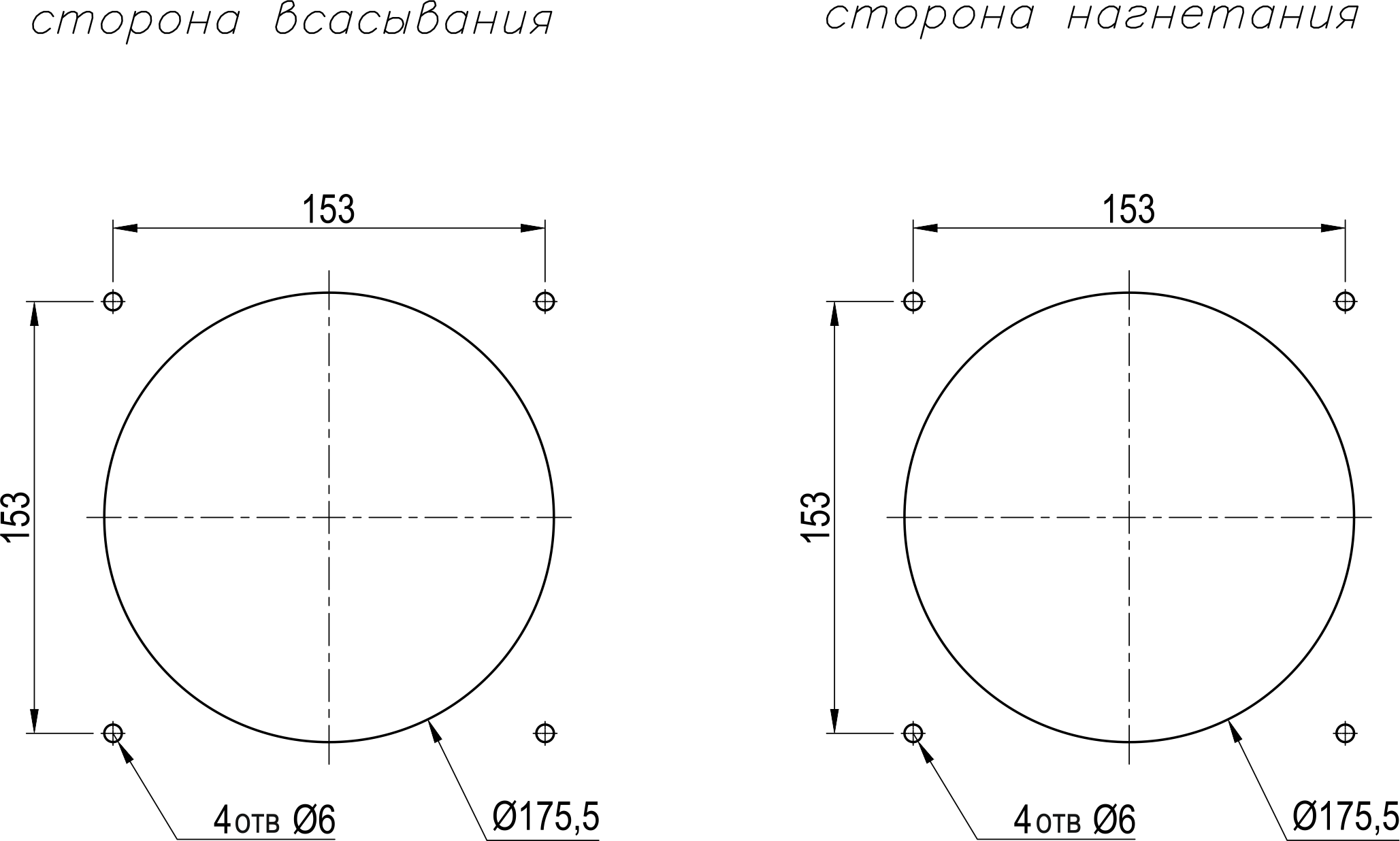

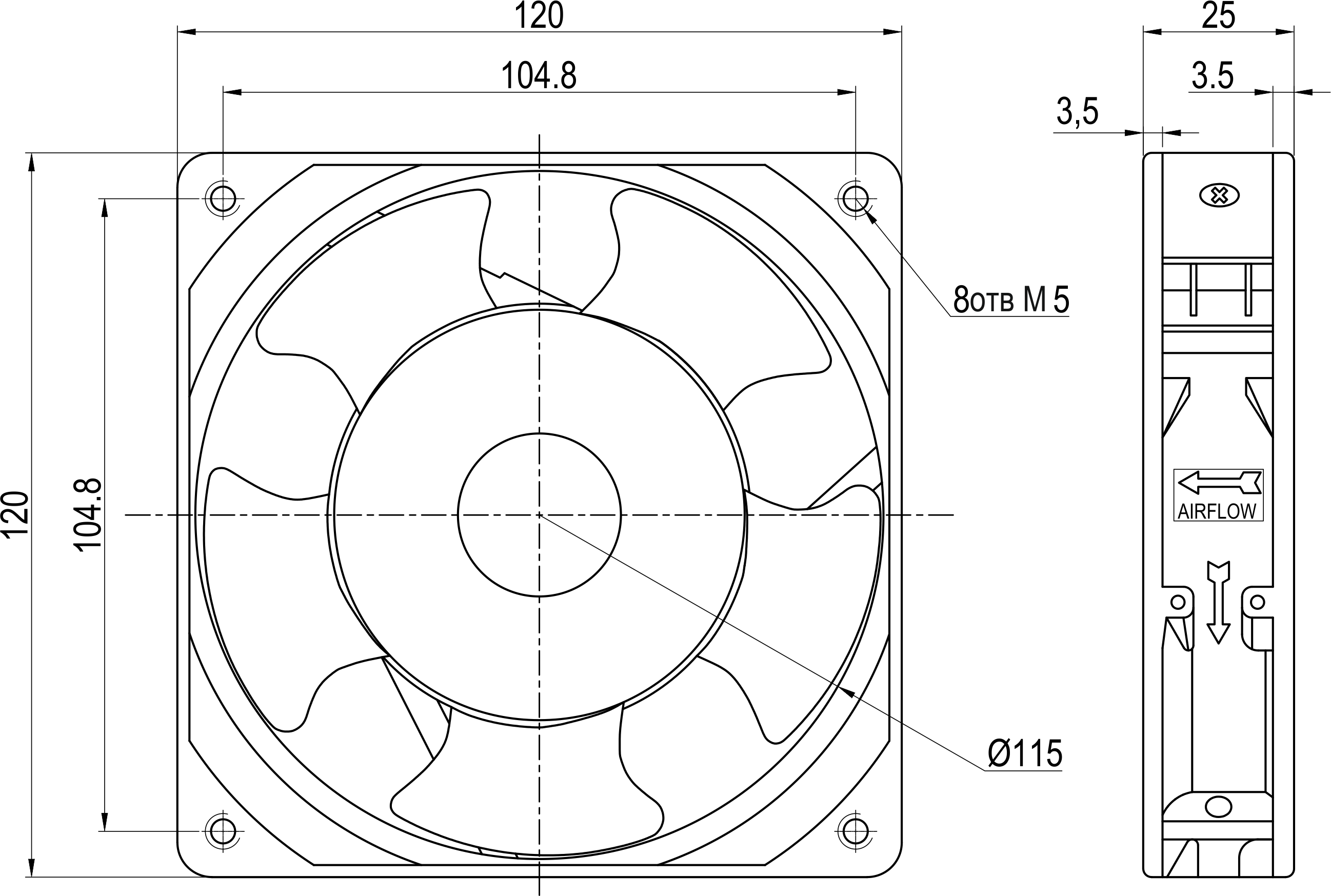

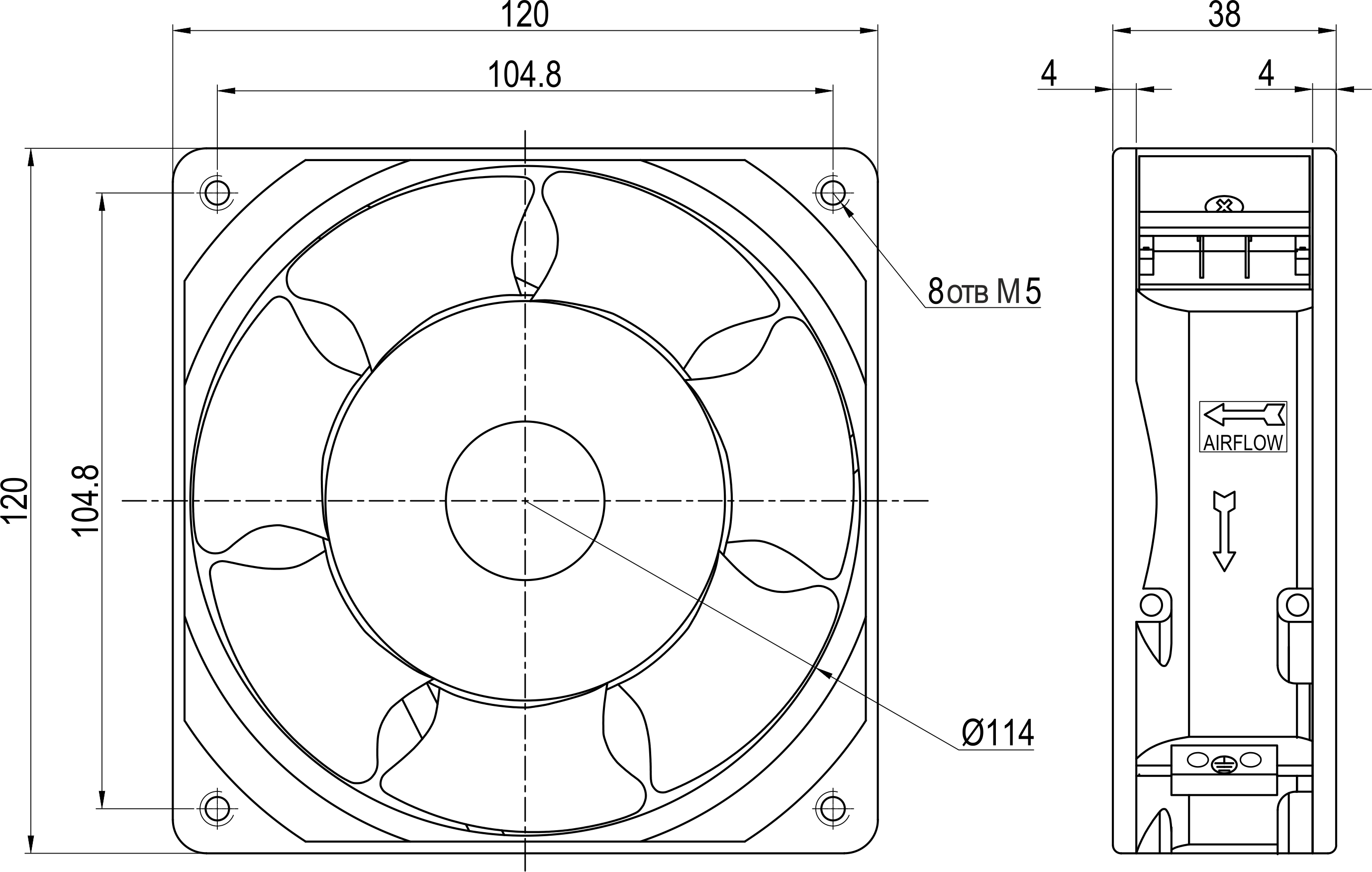

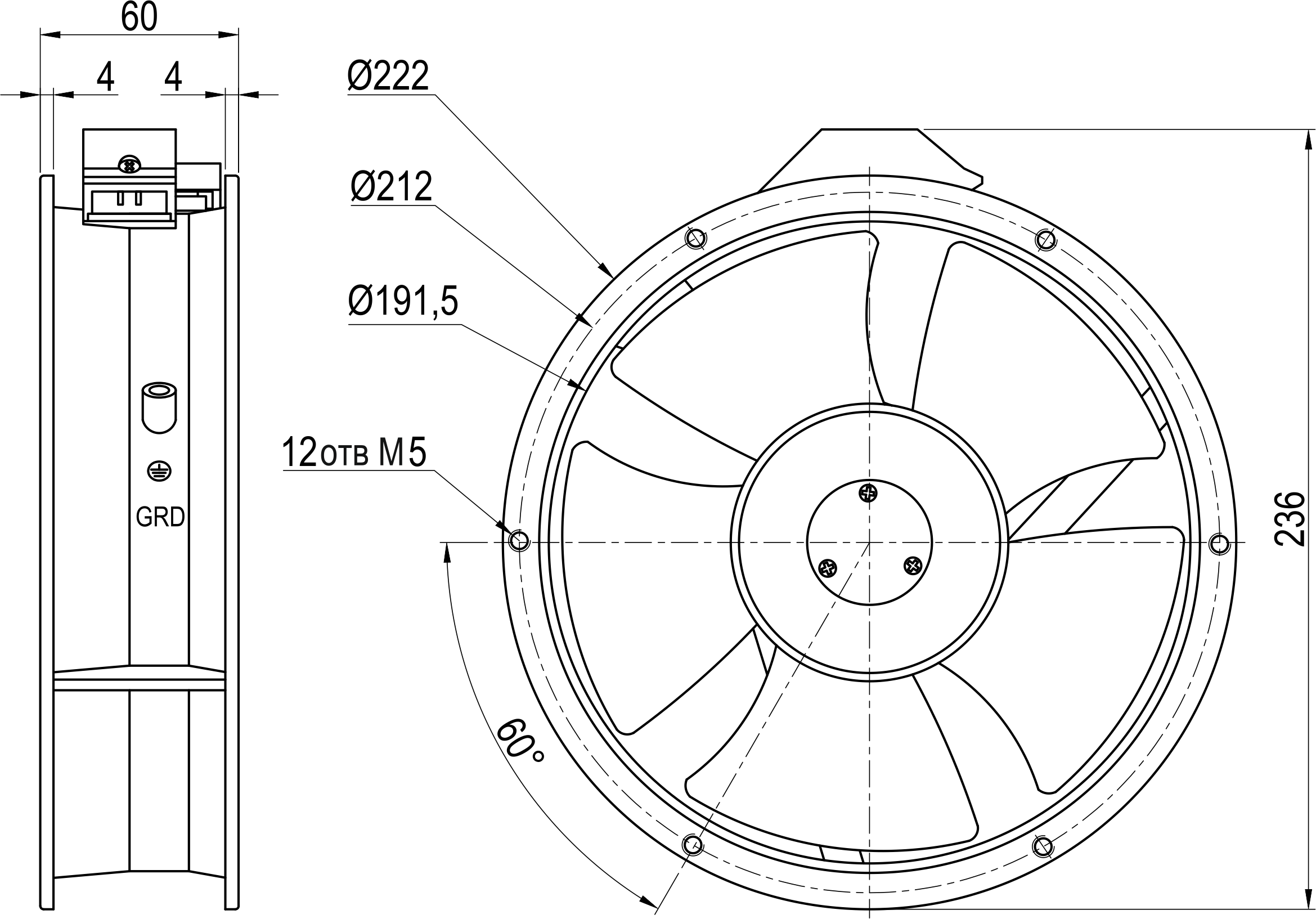

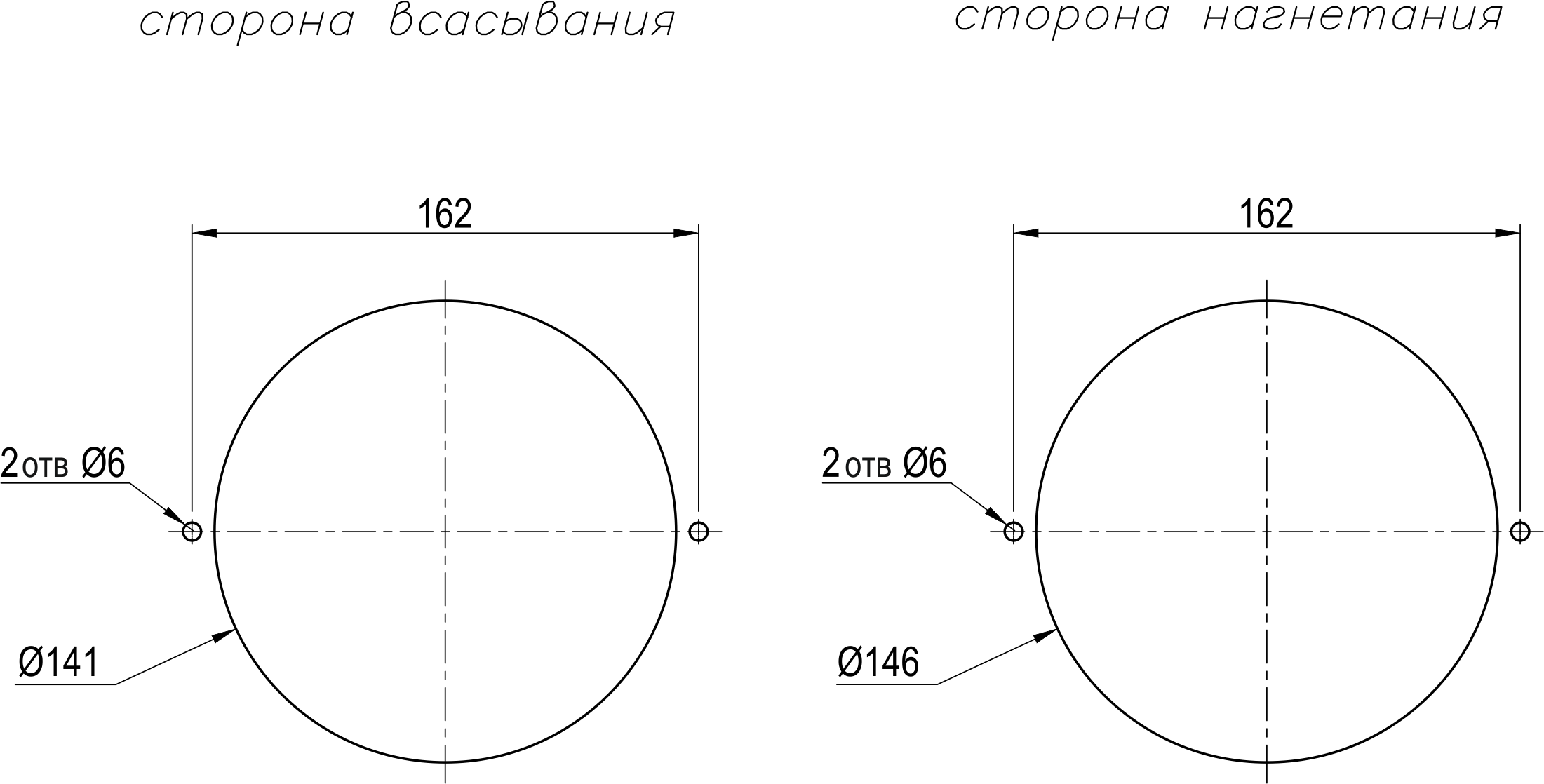

Габаритные размеры защитных решеток KIPPRIBOR серии VENT-MG

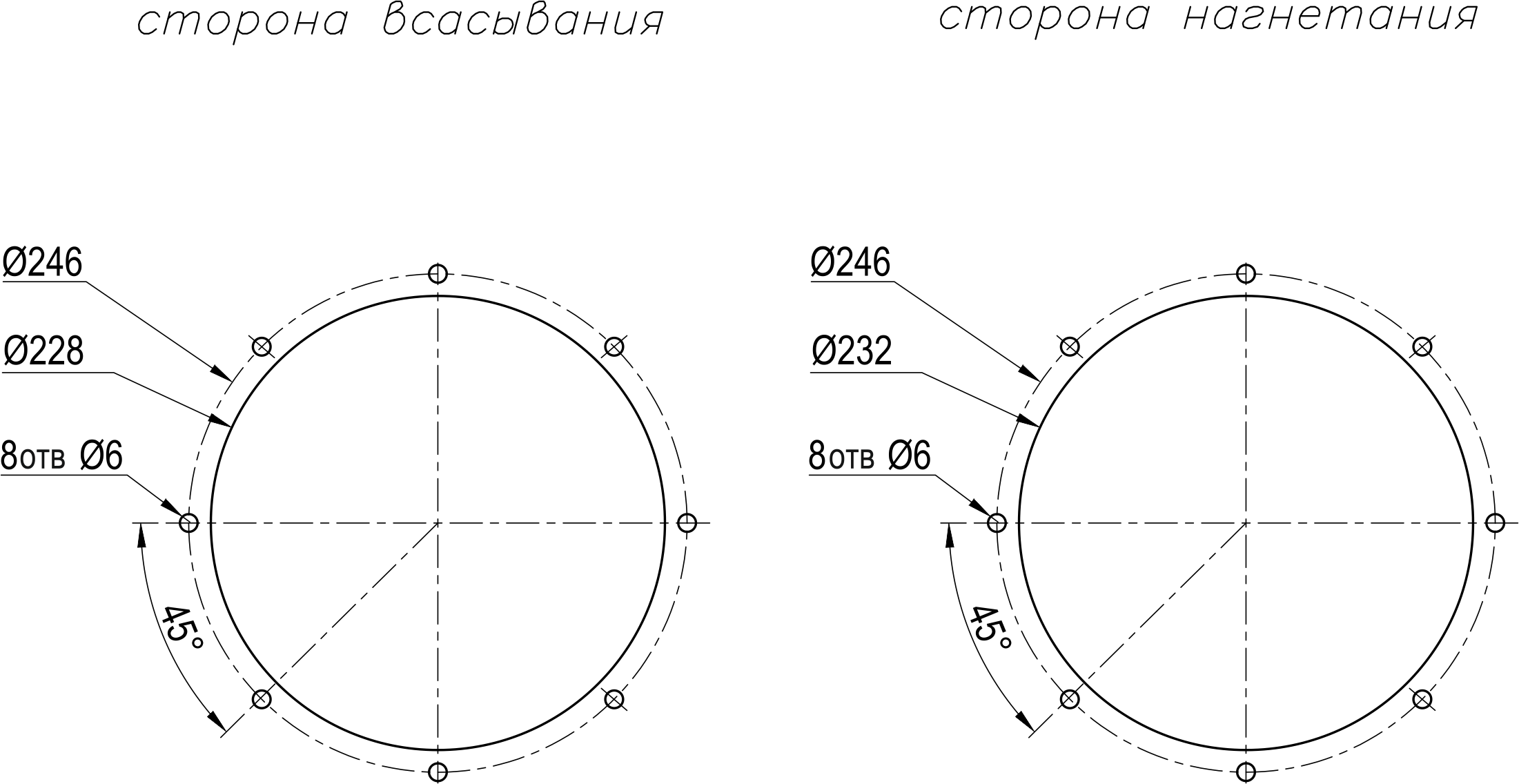

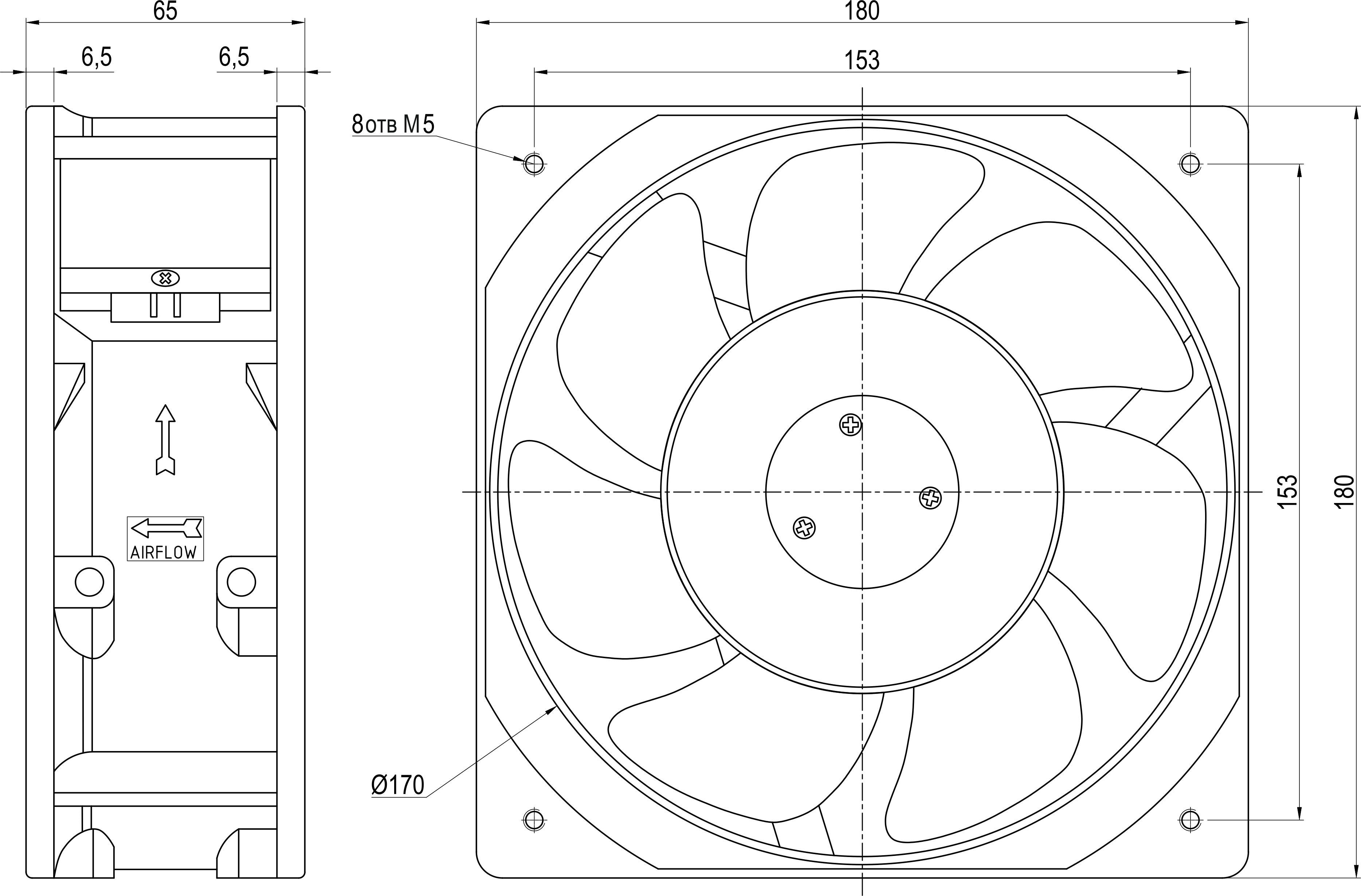

VENT-80.MG VENT-92.MG
VENT-80.MG

VENT-92.MG

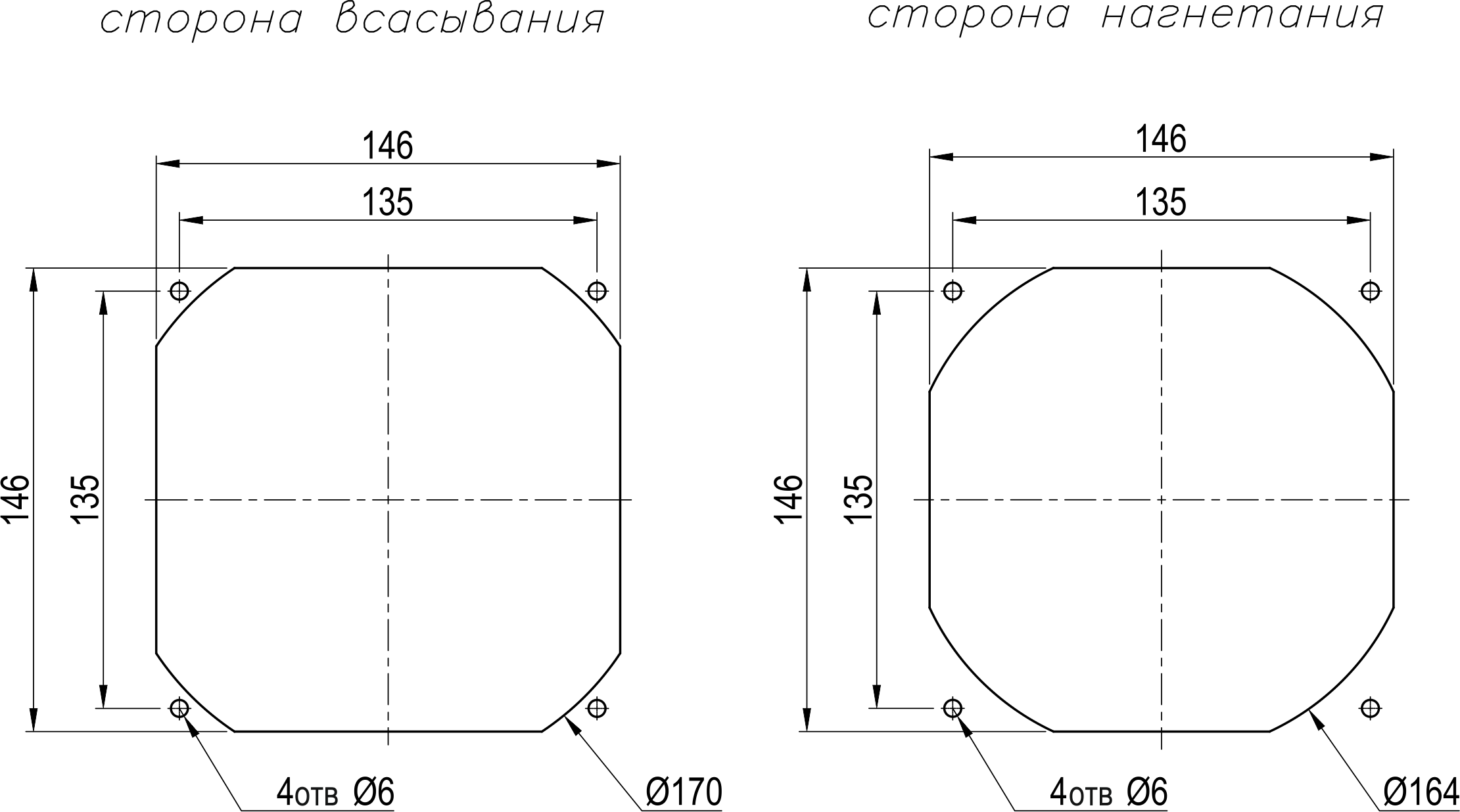

VENT-120.MG VENT-160.MG
VENT-120.MG

VENT-160.MG



VENT-172.MG VENT-180.MG
VENT-172.MG

VENT-180.MG



VENT-220.MG VENT-250.MG
VENT-220.MG VENT-250.MG

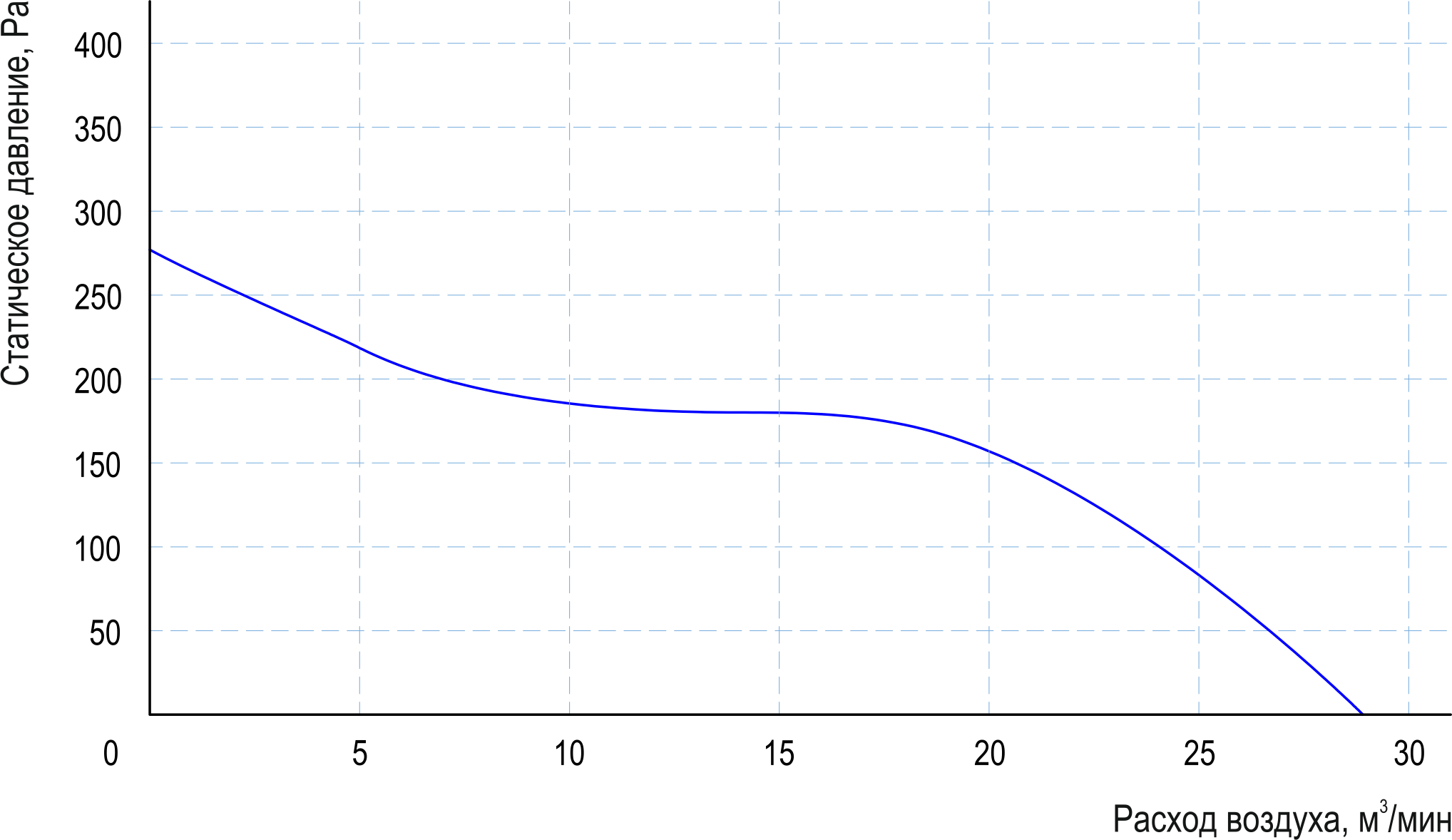

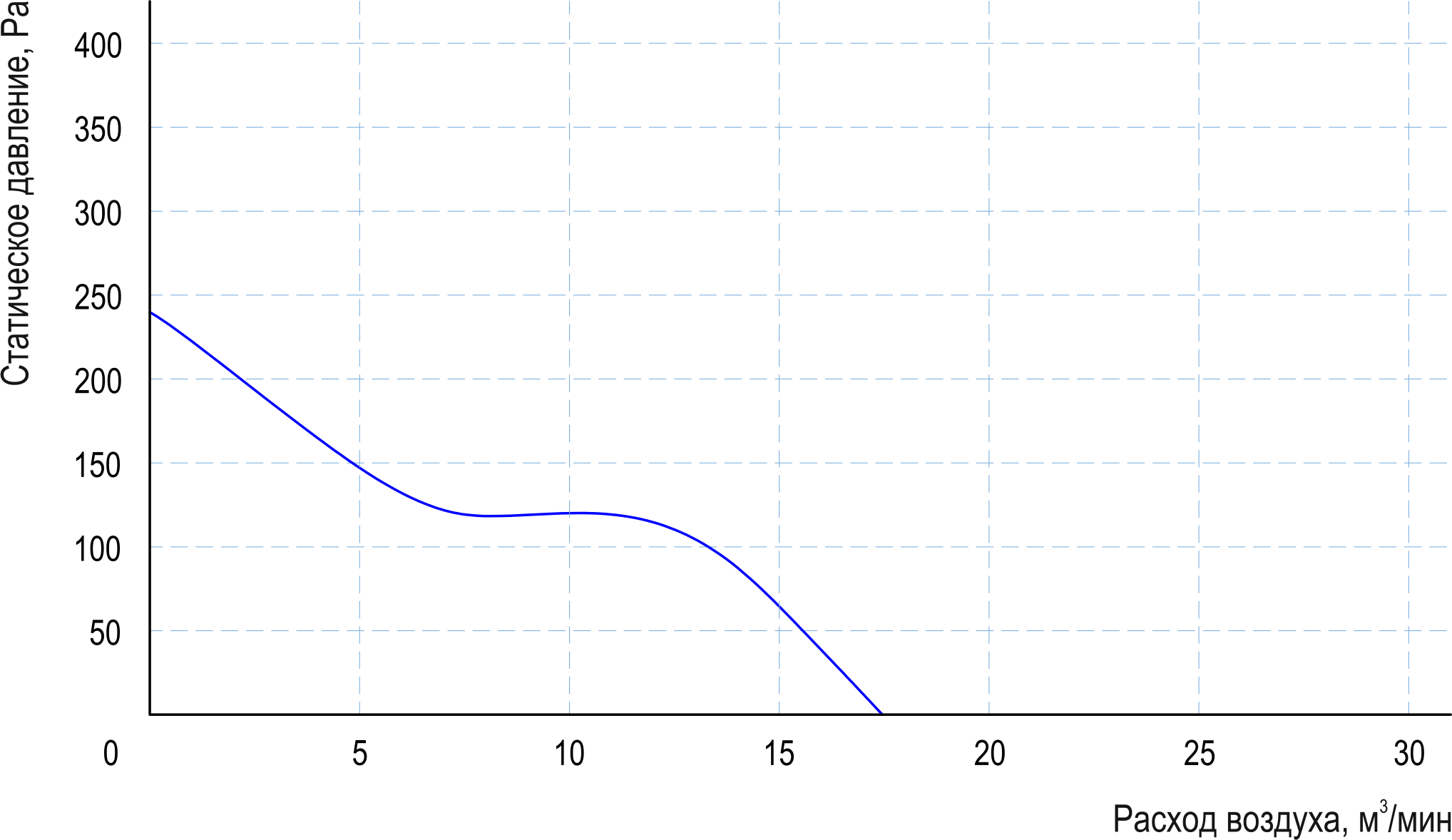

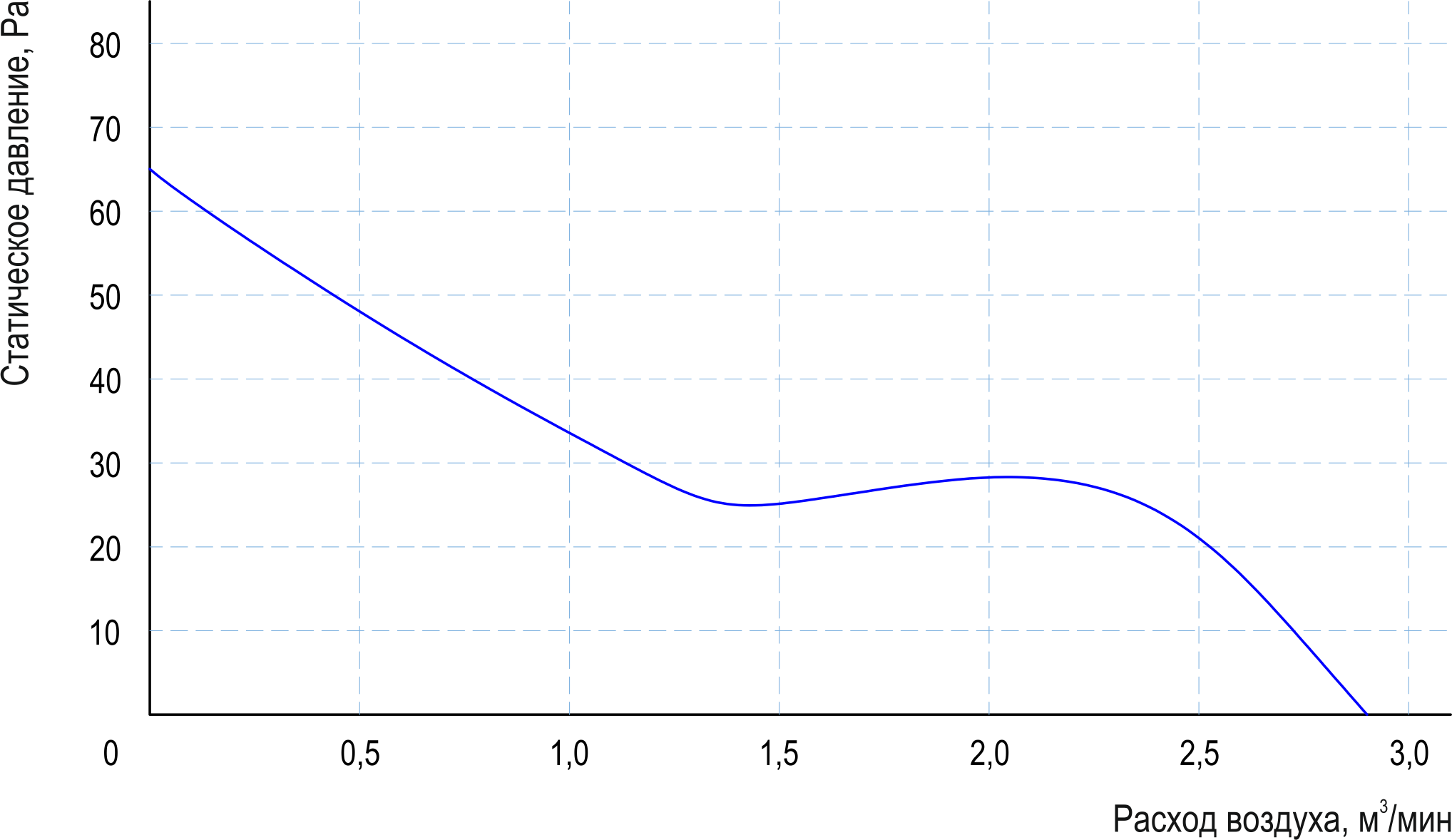

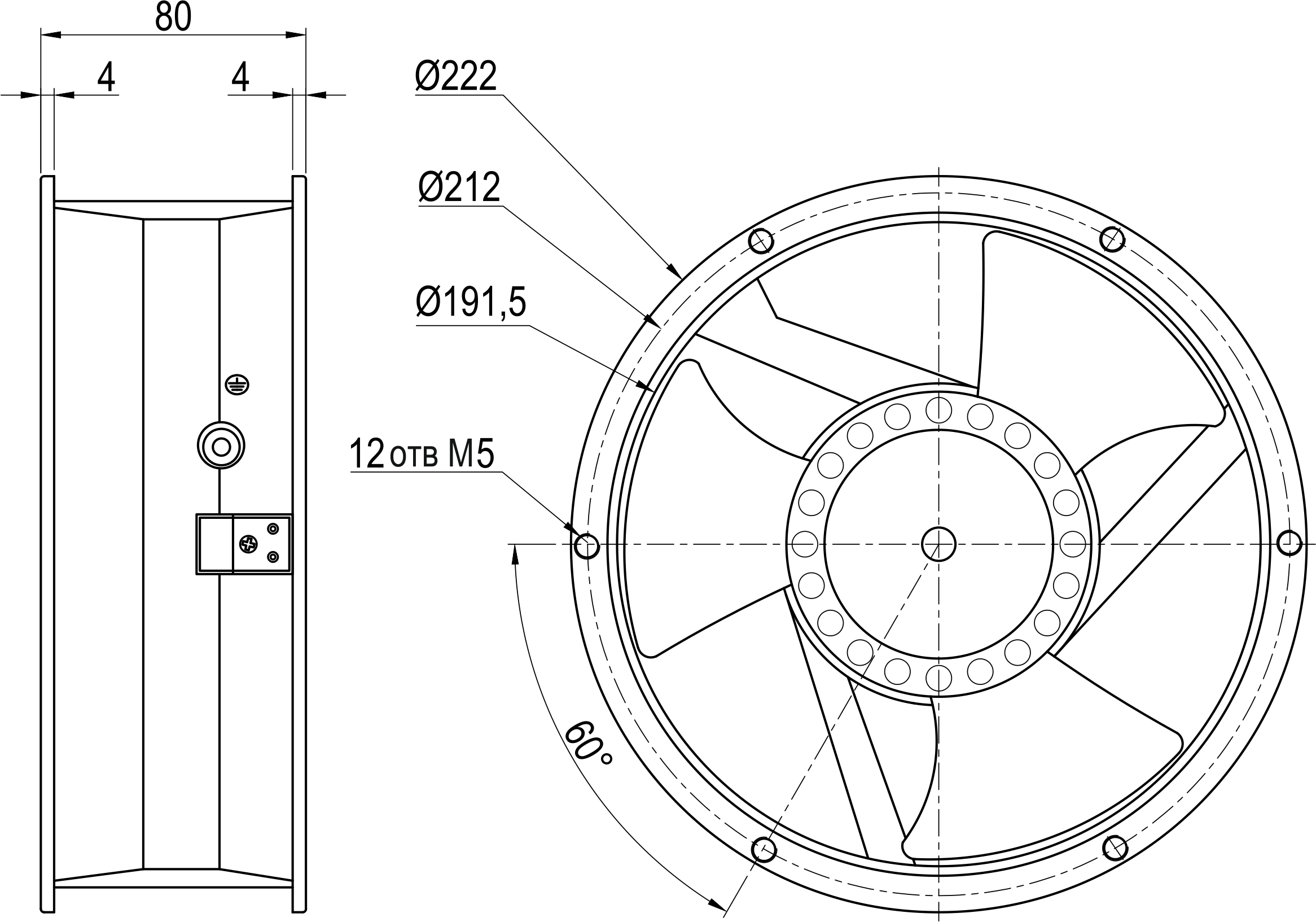

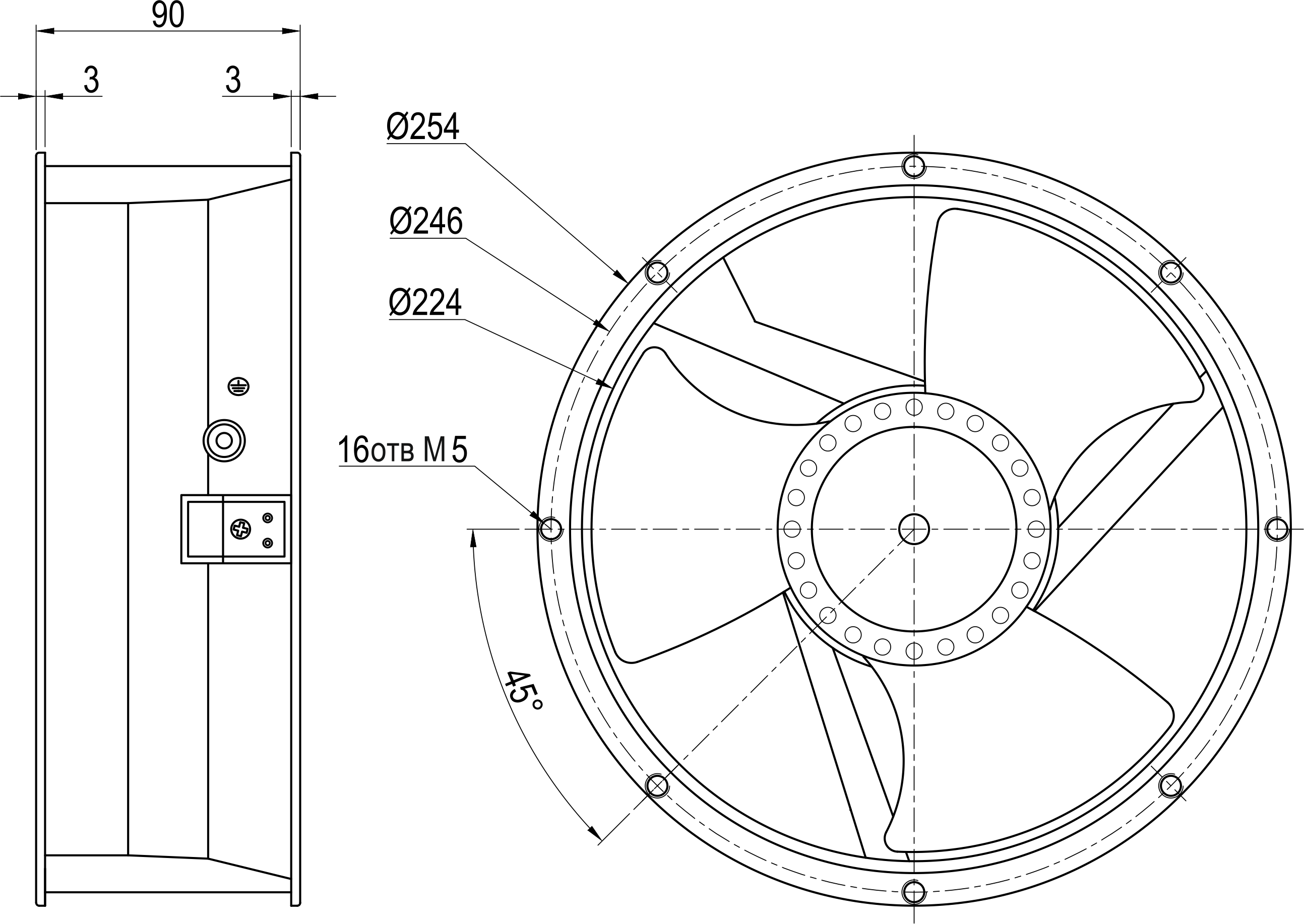

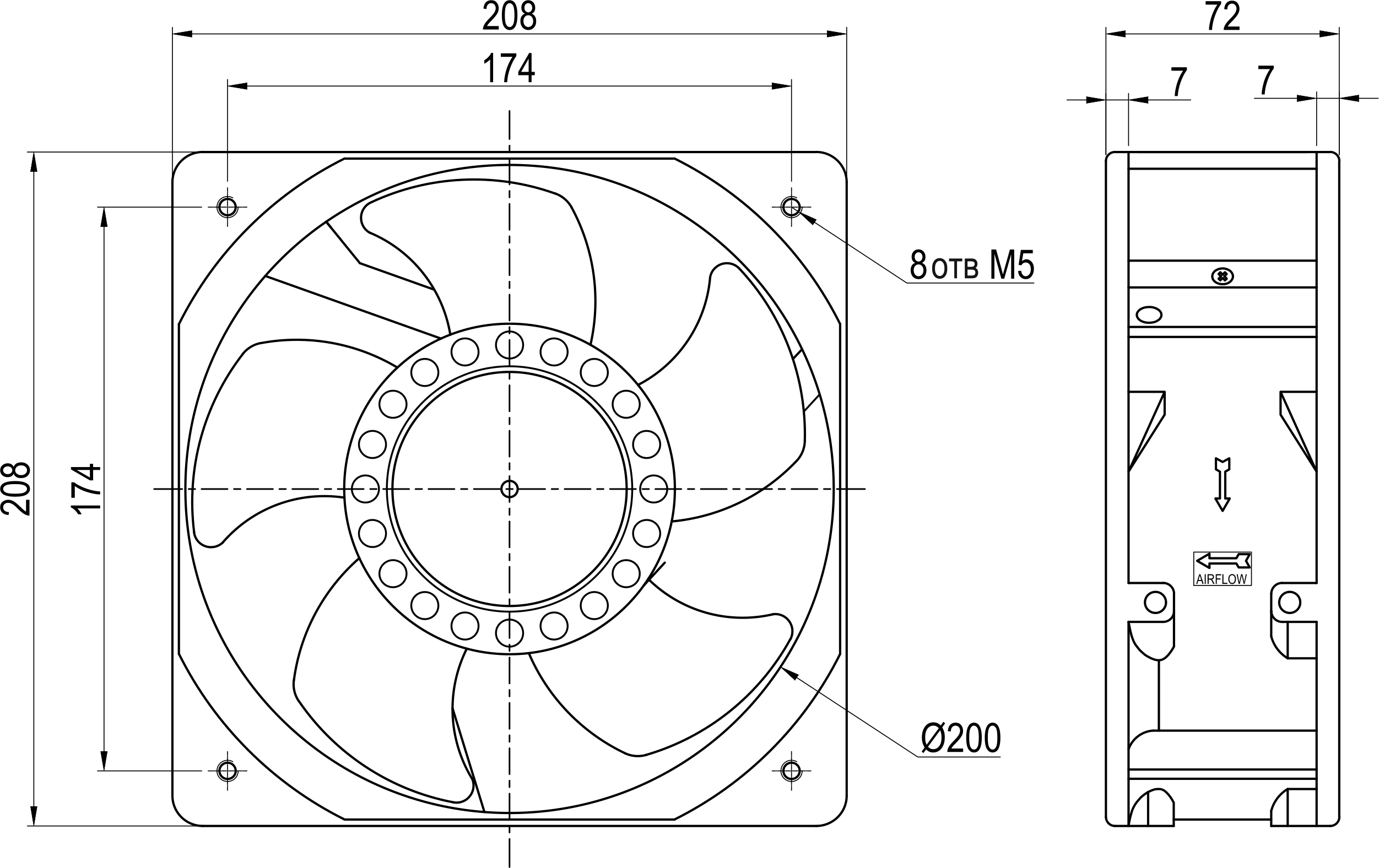

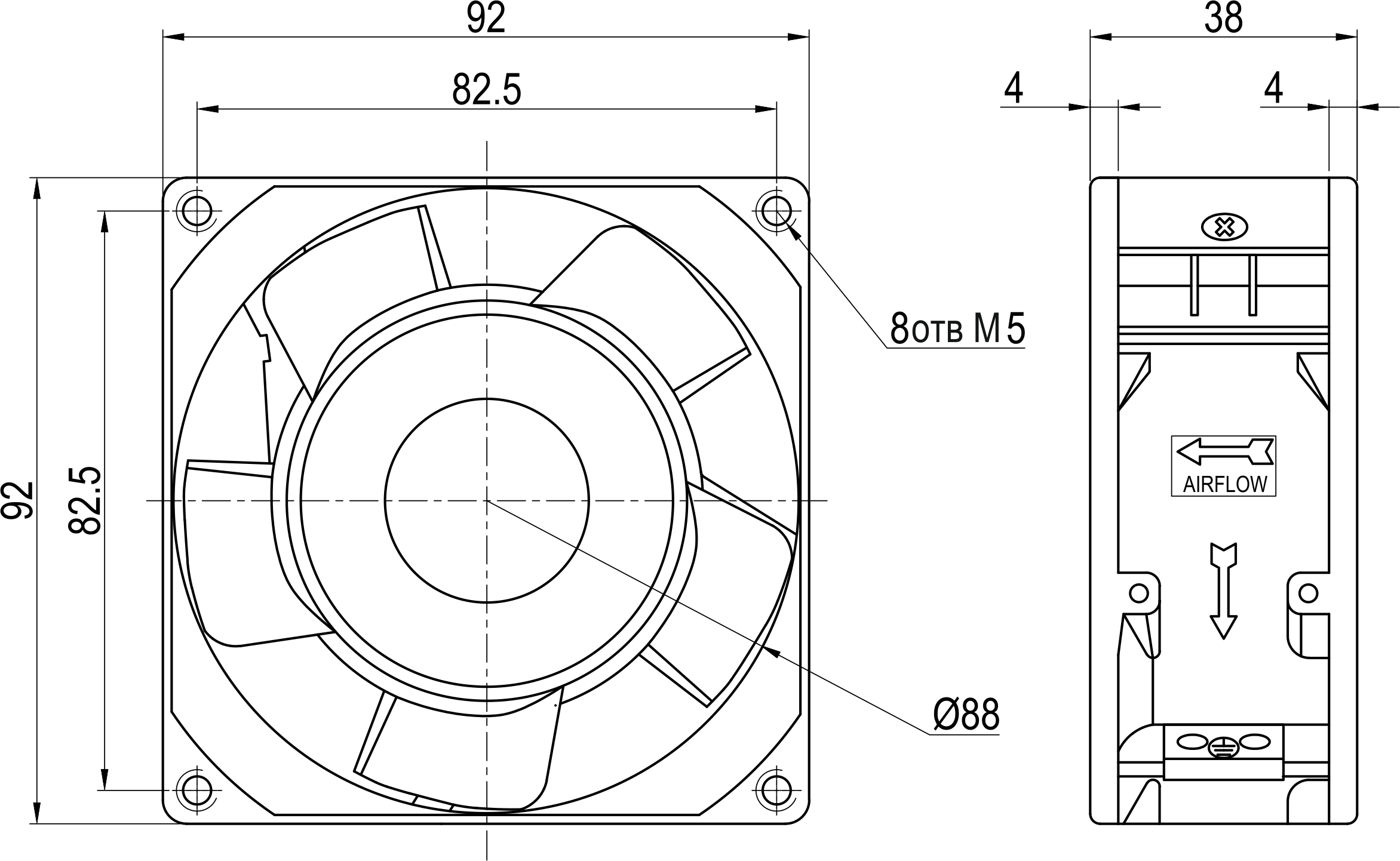

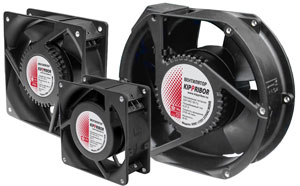

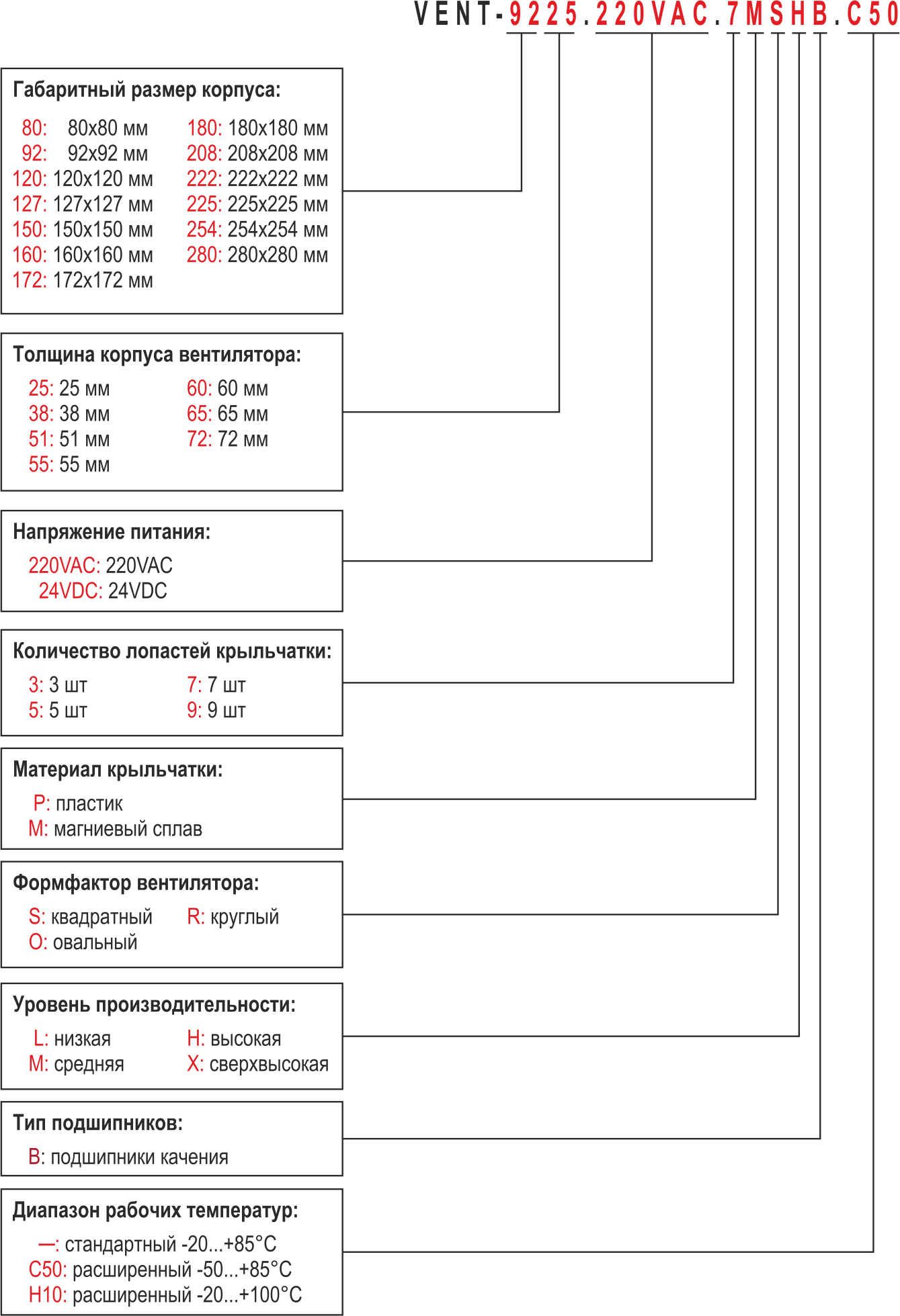

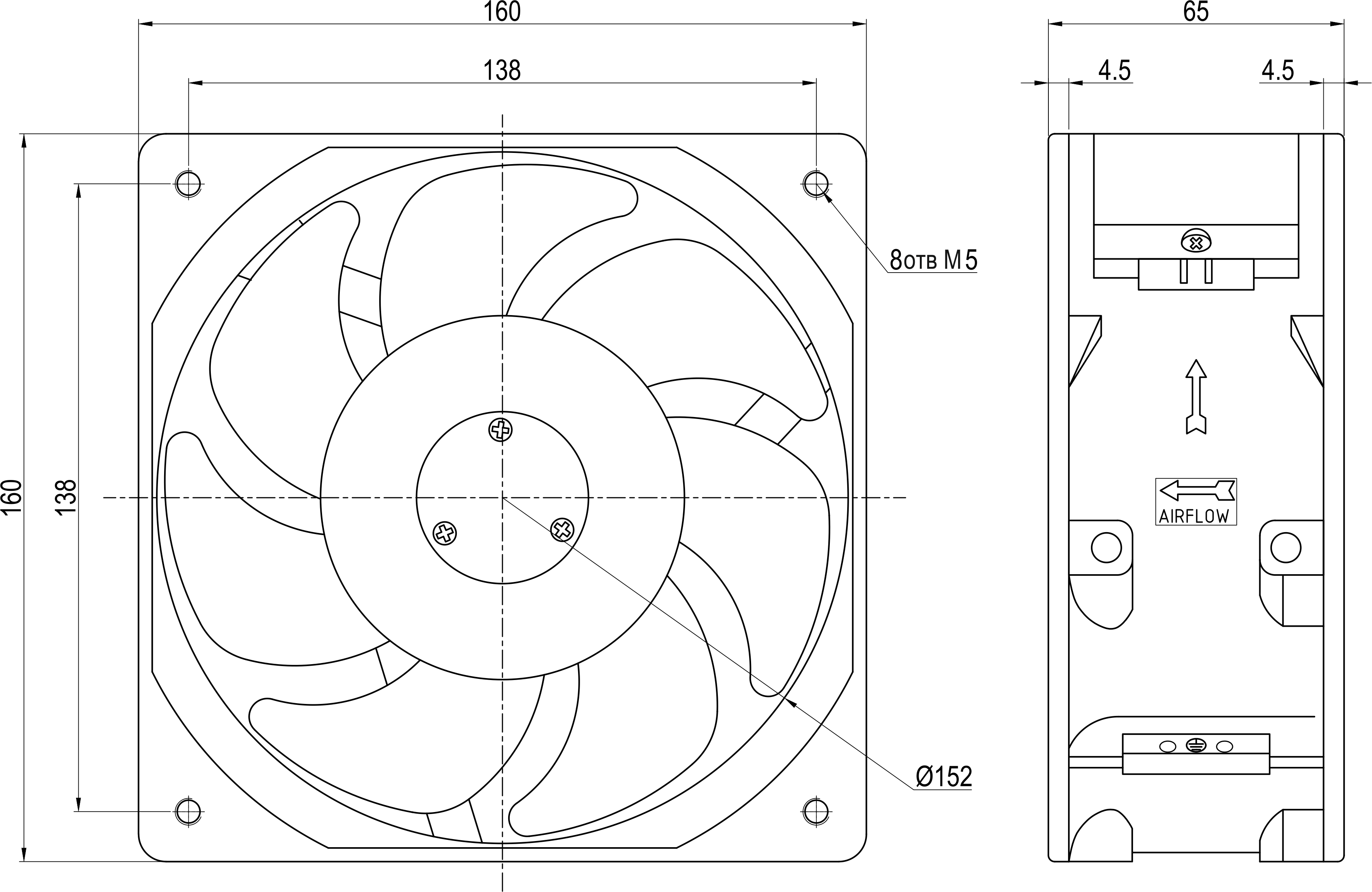

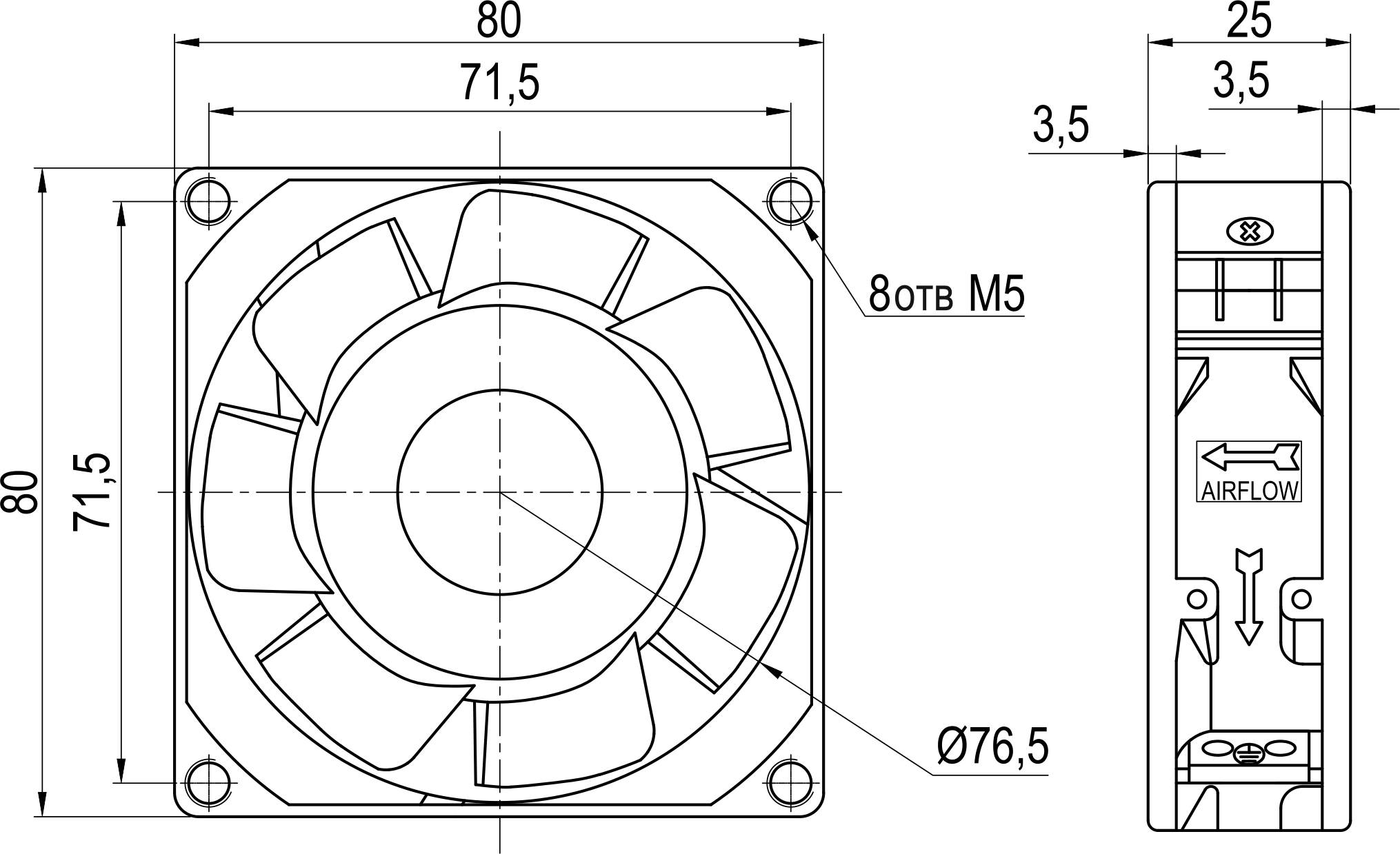

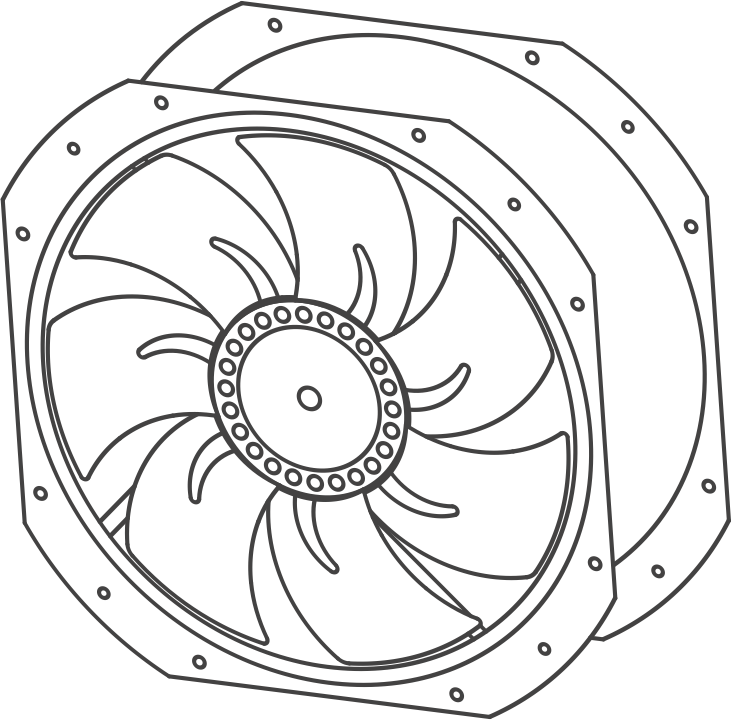

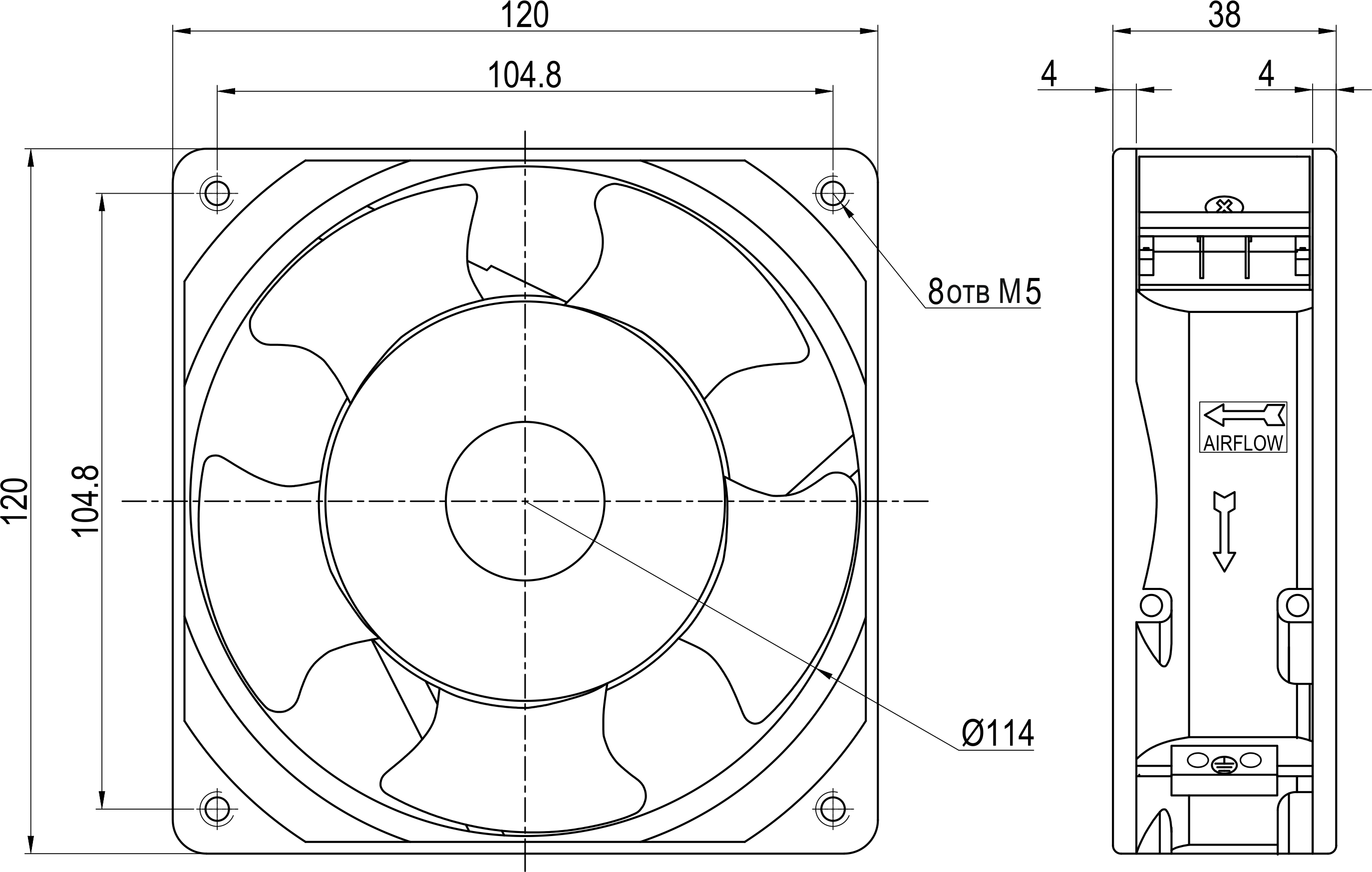

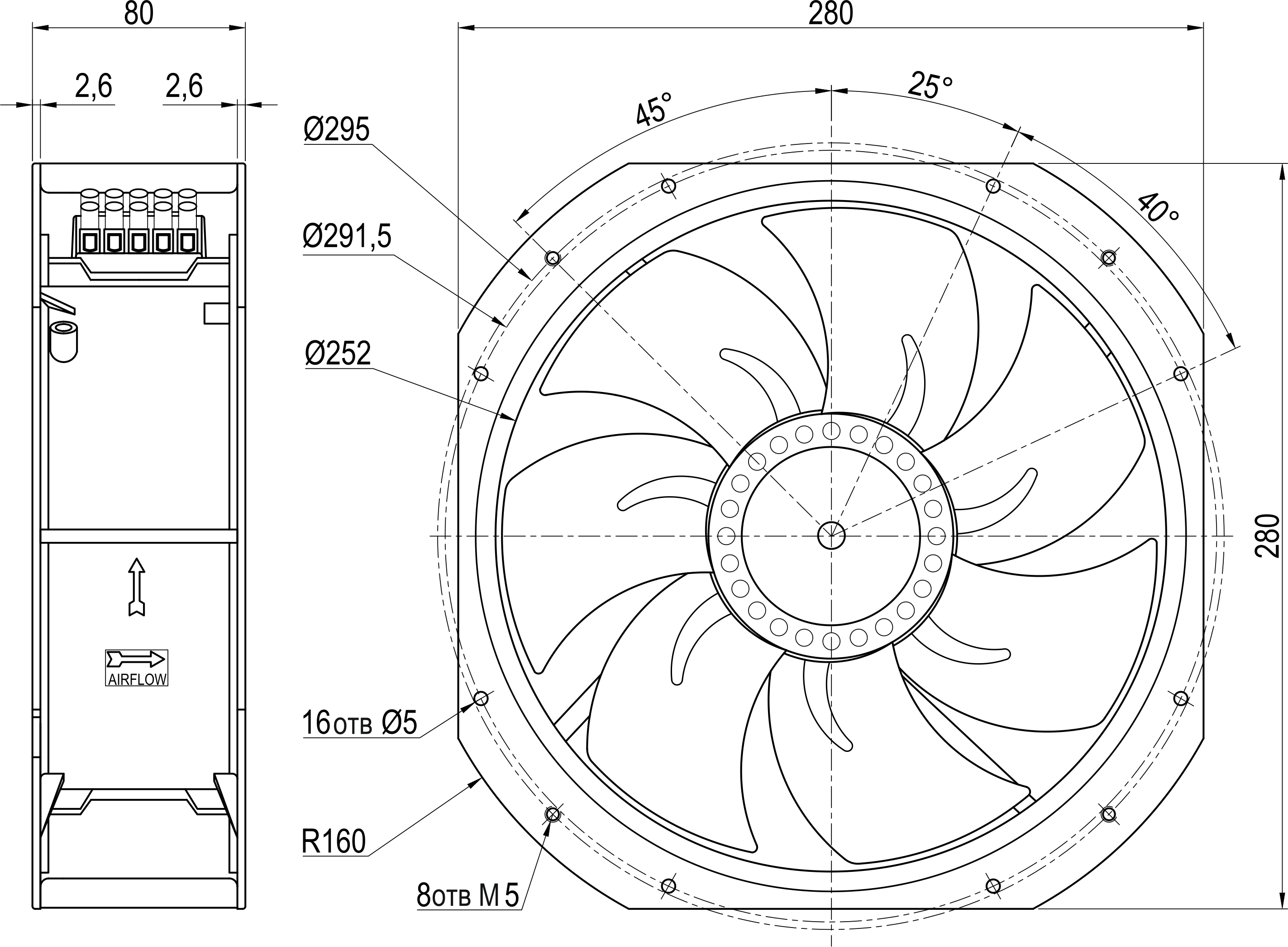

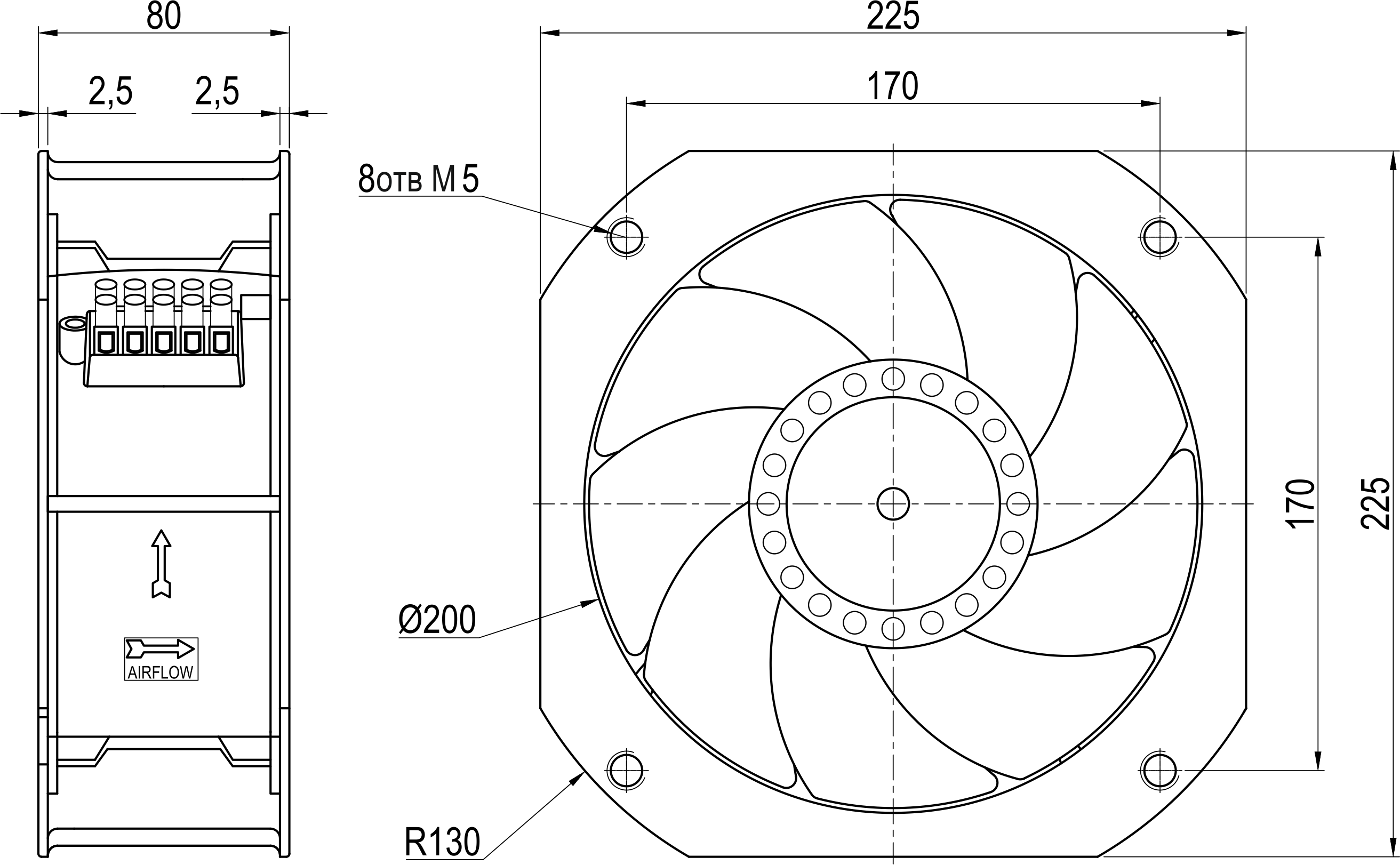

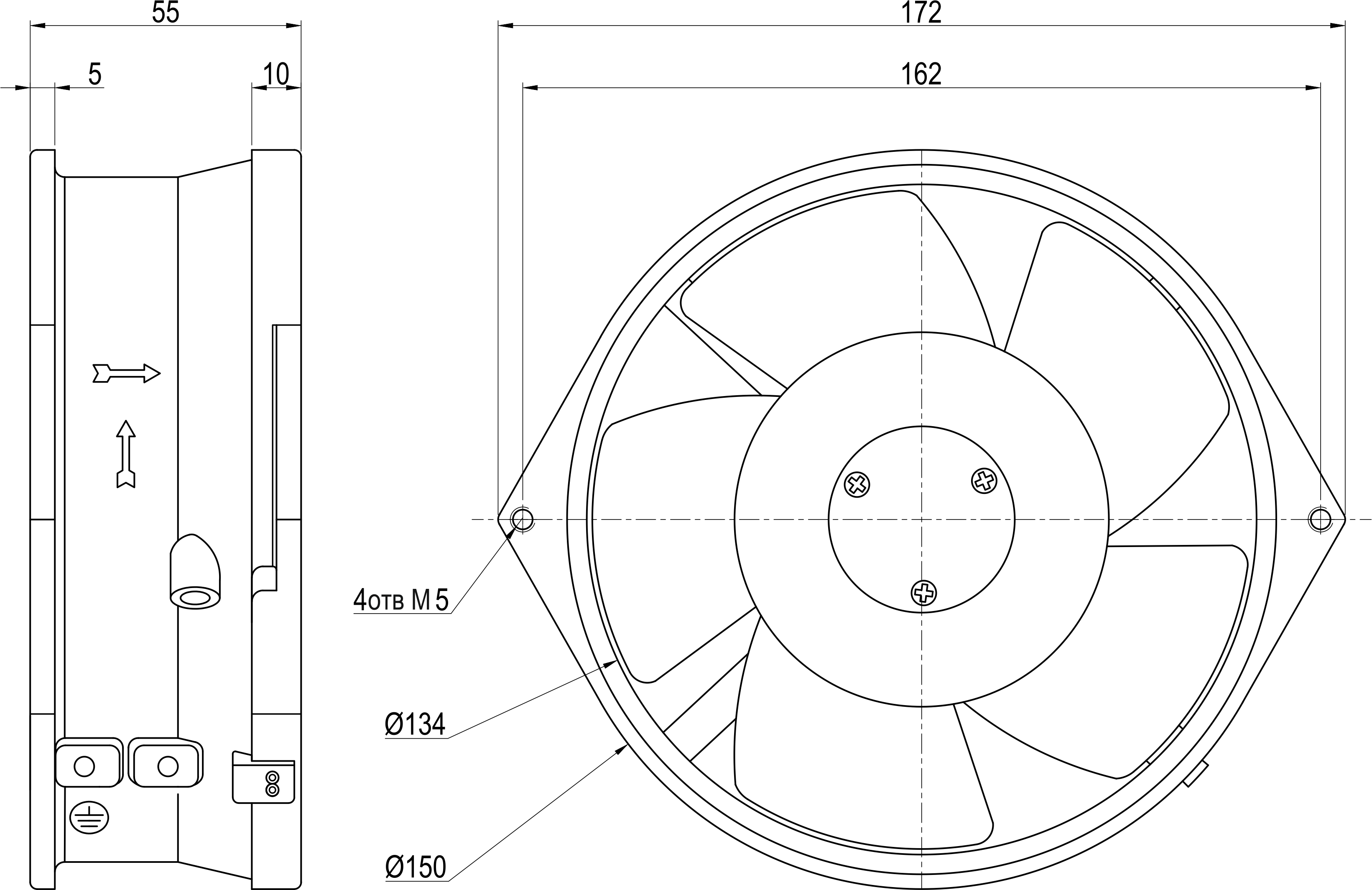

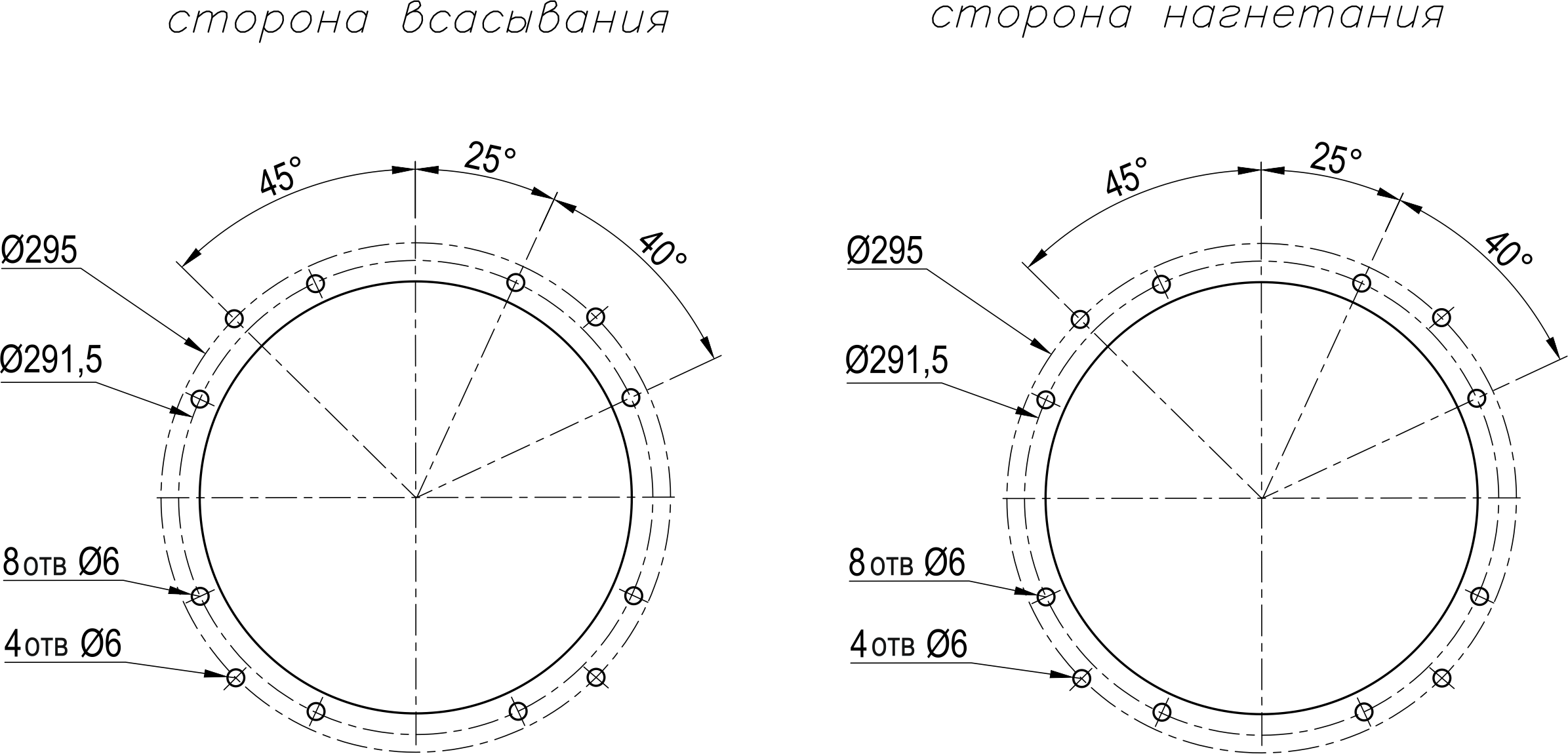

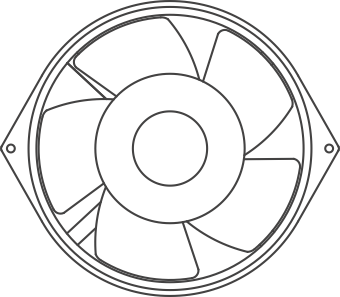

Вентиляторы охлаждения KIPPRIBOR серии VENT

Вентиляторы KIPPRIBOR серии VENT

Вентиляторы охлаждения KIPPRIBOR серии VENT предназначены для установки на впускные решетки шкафов управления, на радиаторы охлаждения электронного оборудования. Широко применяются для установки на радиаторы охлаждения твердотельных реле с целю обеспечения требуемого температурного режима работы. Вентиляторы охлаждения KIPPRIBOR серии VENT находят применение в промышленных системах охлаждения.

Конструктивные особенности вентиляторов KIPPRIBOR серии VENT, применяемые в изготовлении материалы являются определяющими факторами таких отличительных особенностей, как:

  • Высокая теплоотдача. Увеличивает механический ресурс подшипников и расширяет температурный диапазон эксплуатации вентиляторов.
  • Особая конфигурация корпуса и крыльчатки, позволяет использовать вентиляторы VENT во влажных и пыльных условиях.
  • Проложенные от двигателя до клеммника провода вмонтированы в герметичный канал (IP55). Таким образом, провода защищены от влаги, пыли и механических воздействий.
  • В результате использования магниевого сплава в качестве материала крыльчатки достигаются улучшенные показатели ЭМС.
  • Закрытый клеммник обеспечивает высокий уровень безопасности вентиляторов. По желанию заказчика дополнительно может быть установлена защитная решетка.
  • Подшипники качения повышают ресурс работы вентиляторов.
  • Расширенный ассортимент типоразмеров для установки на впускные решетки шкафов управления, радиаторы электронного оборудования, воздуховоды и системы охлаждения промышленного оборудования.
  • Разнообразие форм-факторов, уровней производительности и напряжений питания позволят без труда подобрать модификацию вентилятора, удовлетворяющую Вашим требованиям.




Технические характеристики квадратных вентиляторов серии VENT:

Модификация Pном,Вт Iном, А Скорость
вращения,
об/мин
Произво-
дитель-
ность, м3/мин**
Статиче-
ское дав-
ление, Па
Диапазон
рабочих
температур, °С
Уровень шума, дБ Количе-
ство лопа-
стей
Масса, г Форм-фак-
тор
Напряжение питания 220 VAC
VENT-8025.220VAC.7MSHB 20 0,10 2700 0,5 29,9 -20…+85 30 7 210 Квадратные вентиляторы VENT
VENT-8038.220VAC.5MSHB 15 0,07 2300 0,7

32,4

30 5 260
VENT-9225.220VAC.7MSHB.C50 20 0,1 2650 0,8 34,9 -50...+85 35 7 220
VENT-9238.220VAC.5MSHB 14 0,08 2500 1,1 44,8 -20…+85 37 5 330
VENT-12025.220VAC.5MSHB 12 0,07 2100 1,8 32,4 44 5 320
VENT-12038.220VAC.5MSLB 9 0,05 2300 2,0 54,8 39 5 450
VENT-12038.220VAC.5MSMB 14 0,08 2500 2,2 57,3 41 5 455
VENT-12038.220VAC.5MSHB 21 0,13 2700 2,4 69,7 49 5 460
VENT-12038.220VAC.7MSXB 23 0,15 2500 2,9 64,8 50 7 470
VENT-12738.220VAC.7PSHB* 21 0,13 2700 2,7 74,7 50 7 460
VENT-15051.220VAC.5MSHB 45 0,35 2800 5,6 127,0 27 5 990
VENT-16065.220VAC.7MSHB 27 0,12 2800 7,3 144,5 59 7 1130
VENT-18065.220VAC.7MSHB 70

0,59

2600 10,6 161,9 60 7 1450
VENT-18065.220VAC.7MSHB.SA 55 0,26 2800 11,2 179,3 61 7 1450
VENT-20872.220VAC.7MSHB 85 0,38 2900 26,6 246,6 71 7 2250
Напряжение питания 220 VAC
VENT-18065.24VDC.7MSHB 90 3,60 4000 16 300,0 73 7 1380 Квадратные вентиляторы VENT
VENT-20872.24VDC.5MSHB 95 4,00 3600 23.1 300,0 76 5 1500

* - вентилятор VENT-12738.220VAC.7PSHB поставляется с крыльчаткой из поликарбоната.

Технические характеристики овальных вентиляторов серии VENT:

Модификация Pном,Вт Iном, А Скорость
вращения,
об/мин
Произво-
дитель-
ность, м3/мин**
Статиче-
ское дав-
ление, Па
Диапазон
рабочих
температур, °С
Уровень шума, дБ Количе-
ство лопа-
стей
Масса, г Форм-фак-
тор
Напряжение питания 220 VAC
VENT-17251.220VAC.5MOHB.H10 30 0,2 2700 5,0 119,6 -20…+100 56 5 850 Овальные вентиляторы VENT
VENT-17251.220VAC.5MOHB 45 0,27 2800 5,6 127 -20…+85 57 5 940
VENT-17255.220VAC.5MOHB 45 0,28 2600 5,9 112,1 -20…+85 58 5 980 Овальные вентиляторы VENT
VENT-17255.220VAC.7MOHB 45 0,28 2600 5,3 137,0 55 7 960

Технические характеристики круглых вентиляторов серии VENT:

Модификация Pном,Вт Iном, А Скорость
вращения,
об/мин
Произво-
дитель-
ность, м3/мин**
Статиче-
ское дав-
ление, Па
Диапазон
рабочих
температур, °С
Уровень шума, дБ Количе-
ство лопа-
стей
Масса, г Форм-фак-
тор
Напряжение питания 220 VAC
VENT-22260.220VAC.5MRHB 40 0,18 2800 12,0 194,3 -20…+85 63 5 1200 Круглые вентиляторы VENT
Напряжение питания 24 VDC
VENT-22260.24VDC.5MRHB 60 2,5 4000 19,2 380 72 5 1200 Круглые вентиляторы VENT
VENT-22280.24VDC.3MRHB 55 2,3 3000 17,5 240 73 3 1260
VENT-25490.24VDC.3MRHB 100 4,2 3000 28,8 275 72 3 1600
VENT-22580.24VDC.9MRHB 86 3,6 3600 21,1 360 71 9 1730 Круглые вентиляторы VENT
VENT-22580.24VDC.9MRHB 100 4,2 2950 32,4 250 71 7 2050

** - Любой вентилятор KIPPRIBOR может быть изготовлен с одним из четырех уровней производительности. Уровень производительности указан в предпоследнем символе обозначения вентилятора и может принимать значения:
L – низкий;
M – средний;
H – высокий;
X – максимальный.

ПРИМЕЧАНИЕ

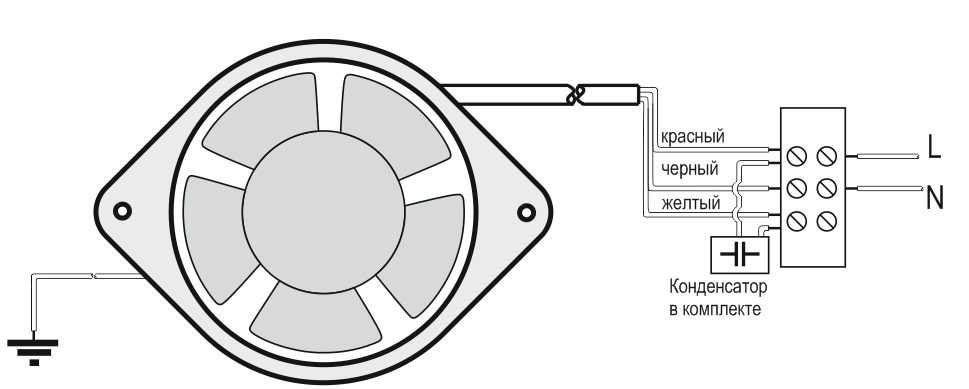

Вентиляторы VENT-17255.220VAC.5MOHB, VENT-17255.220VAC.7MOHB могут поставляться с трехпроводным выводом. Схема подключения таких вентиляторов приведена ниже:

VENT-17255.220VAC

Конденсатор поставляется в комплекте с вентилятором.

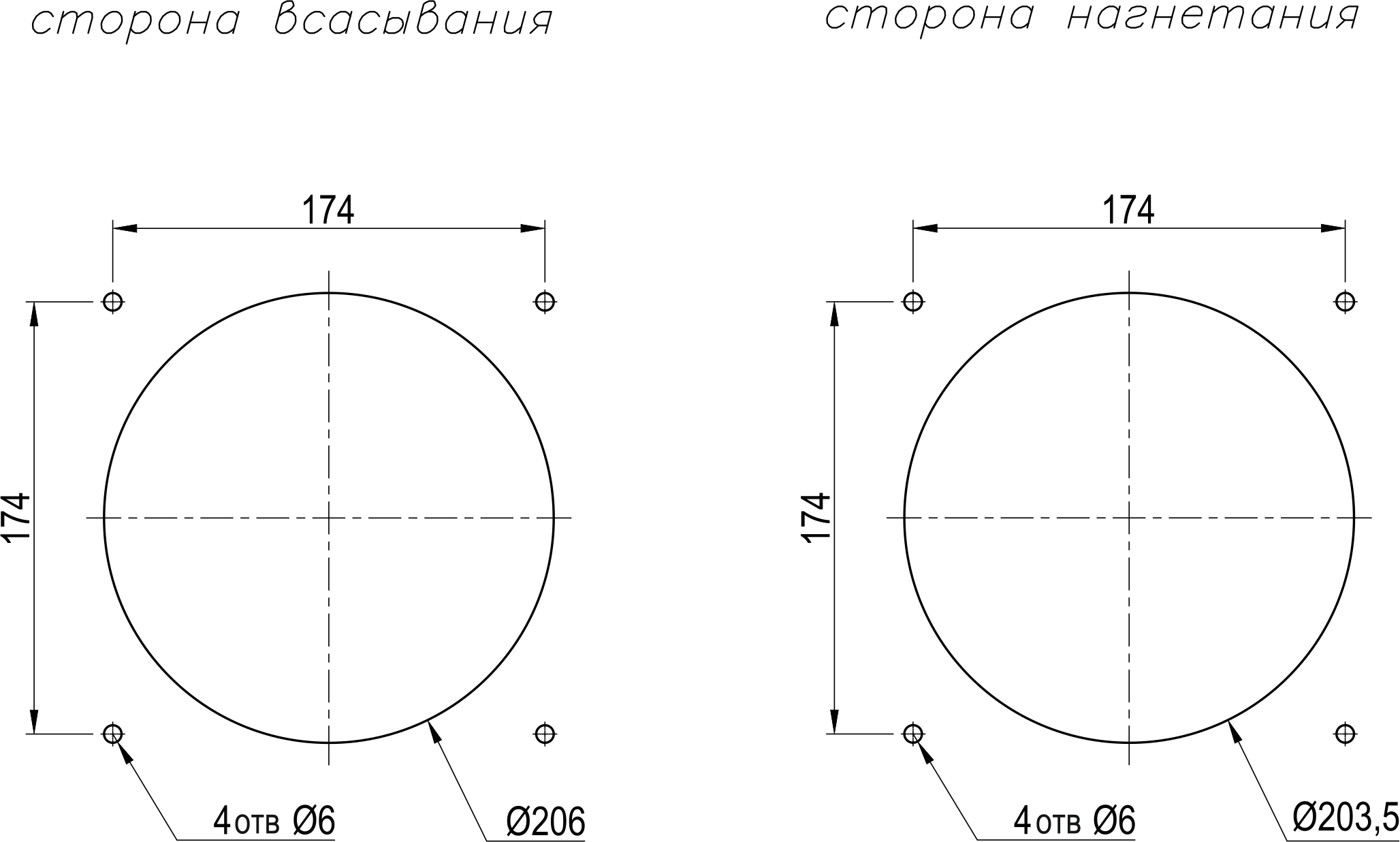

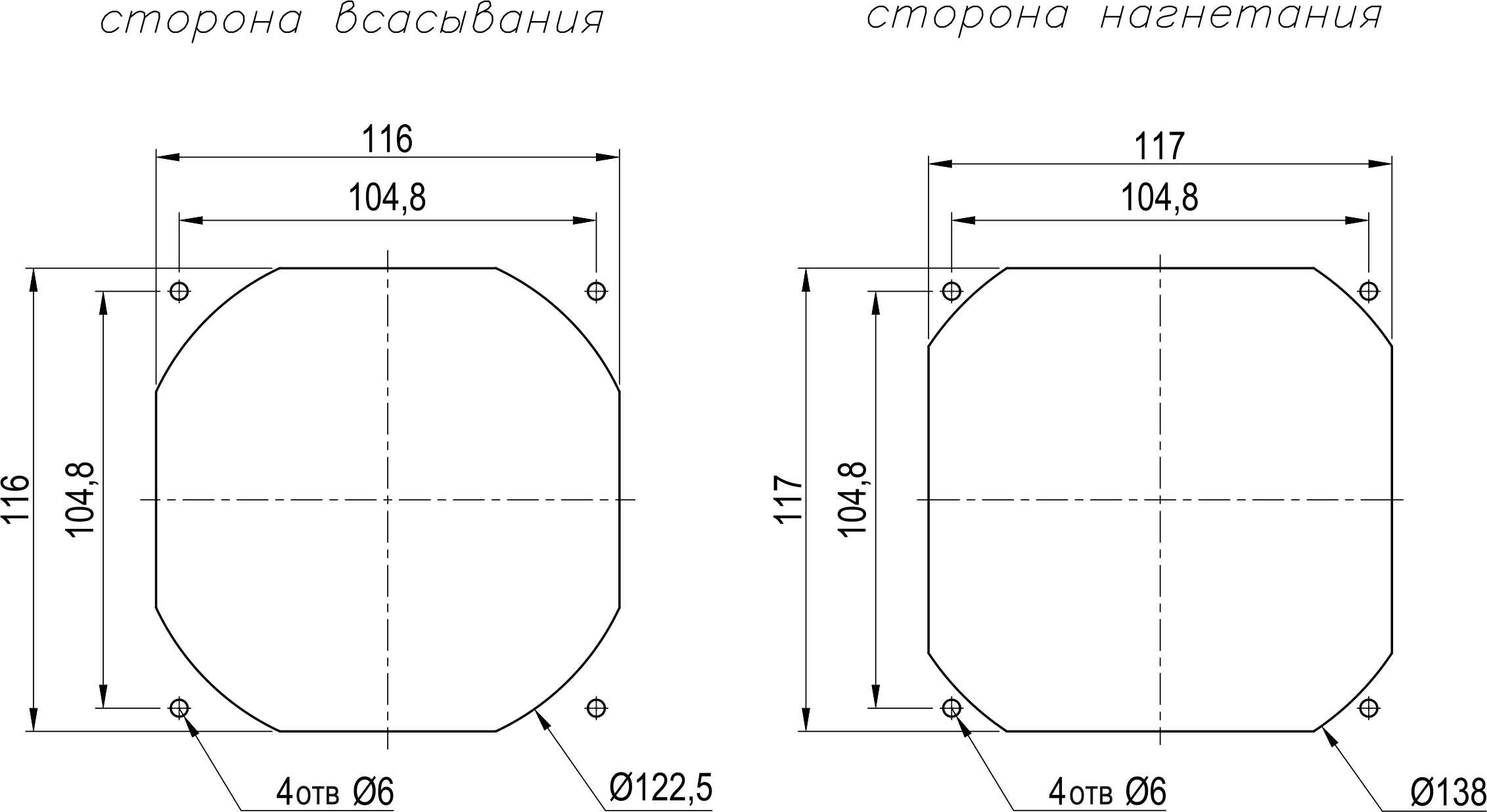

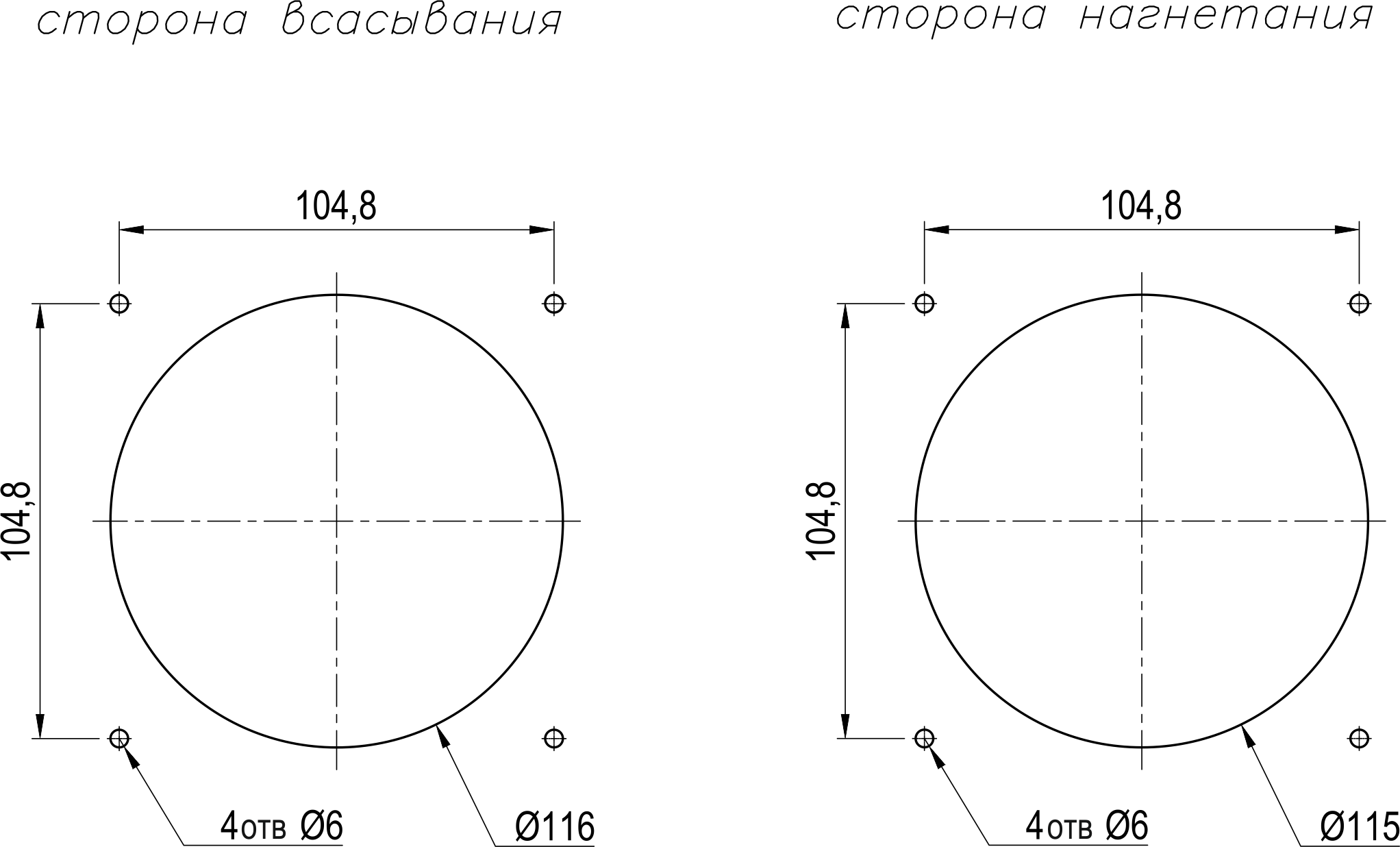

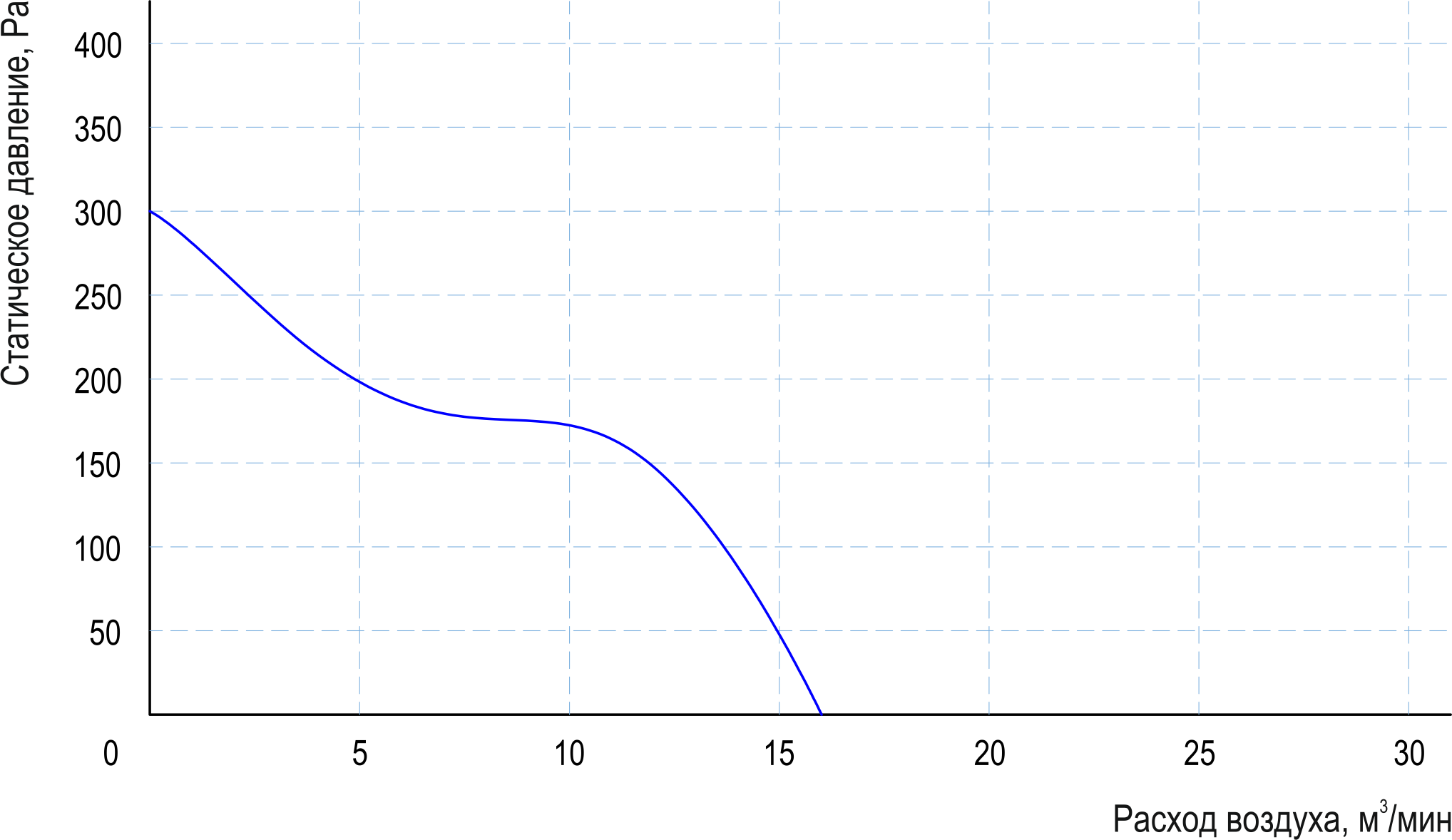

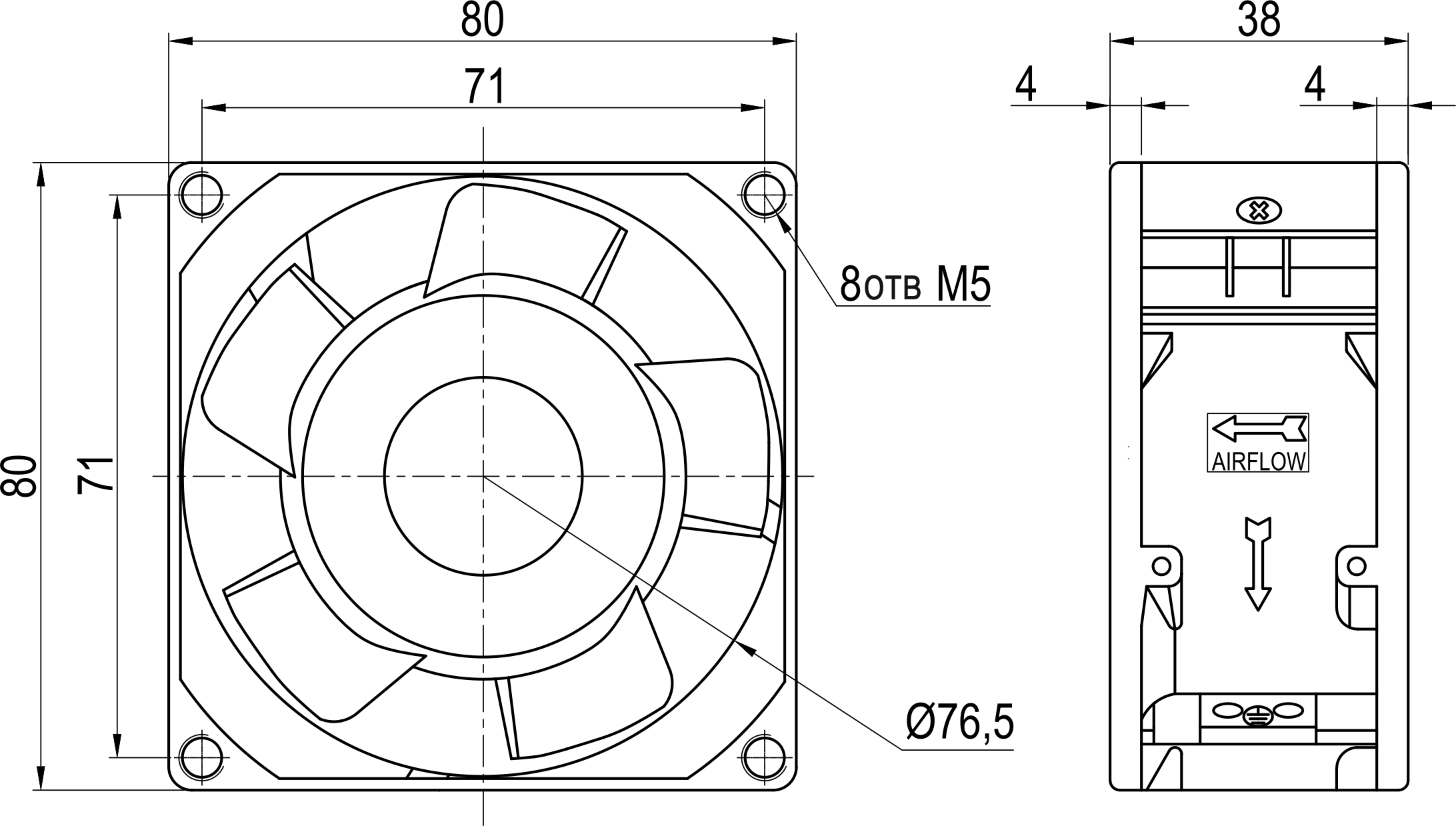

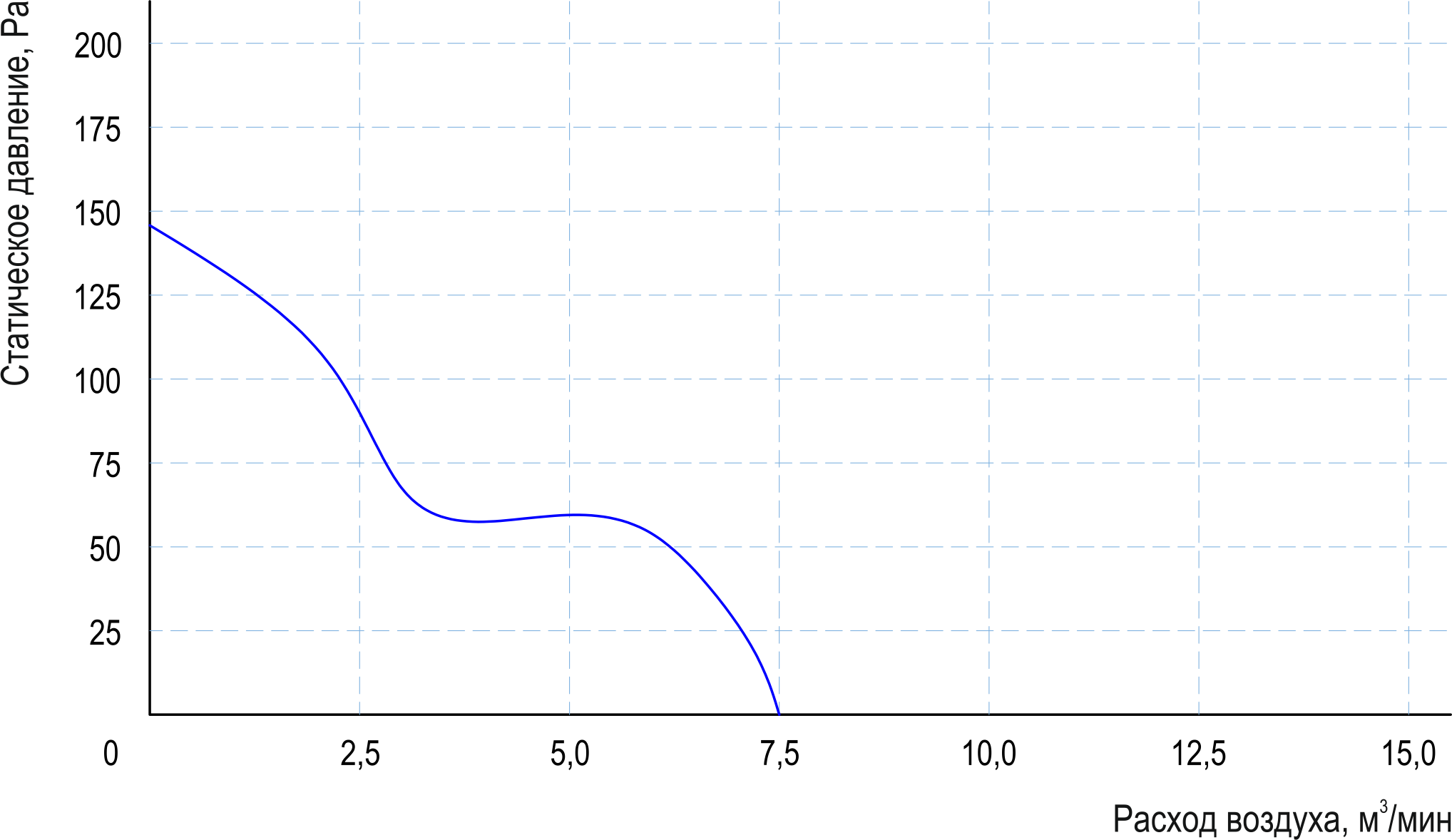

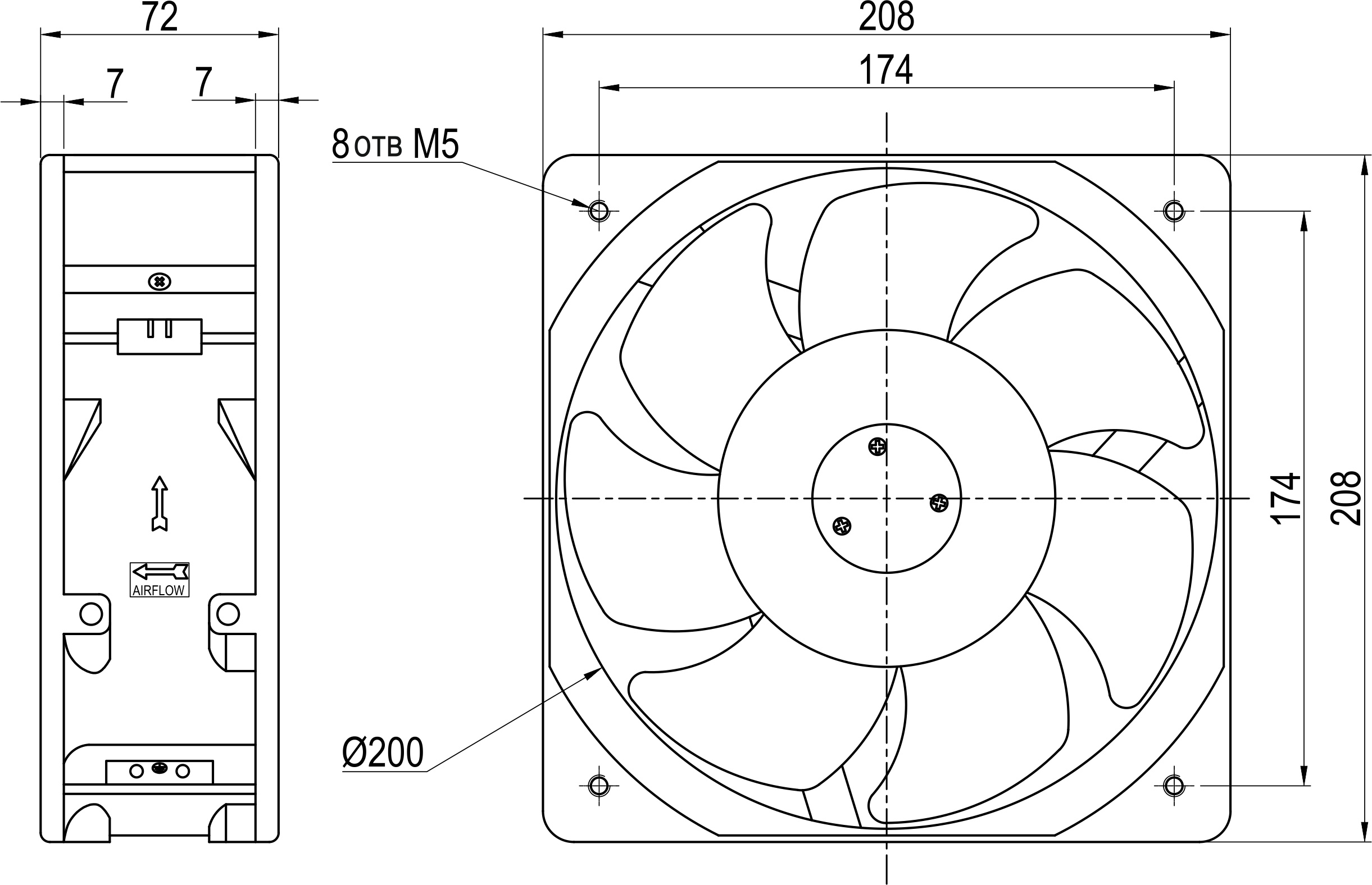

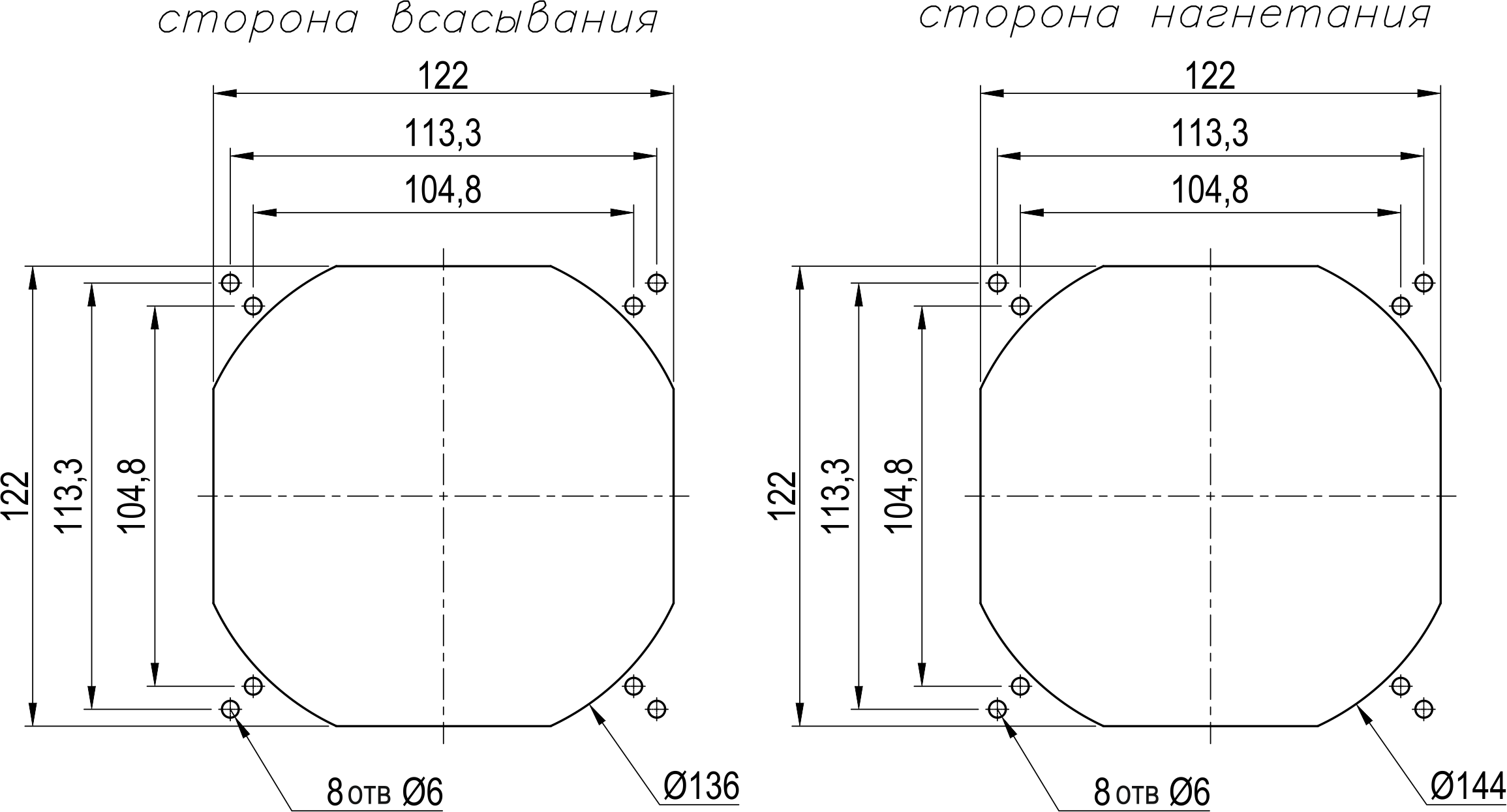

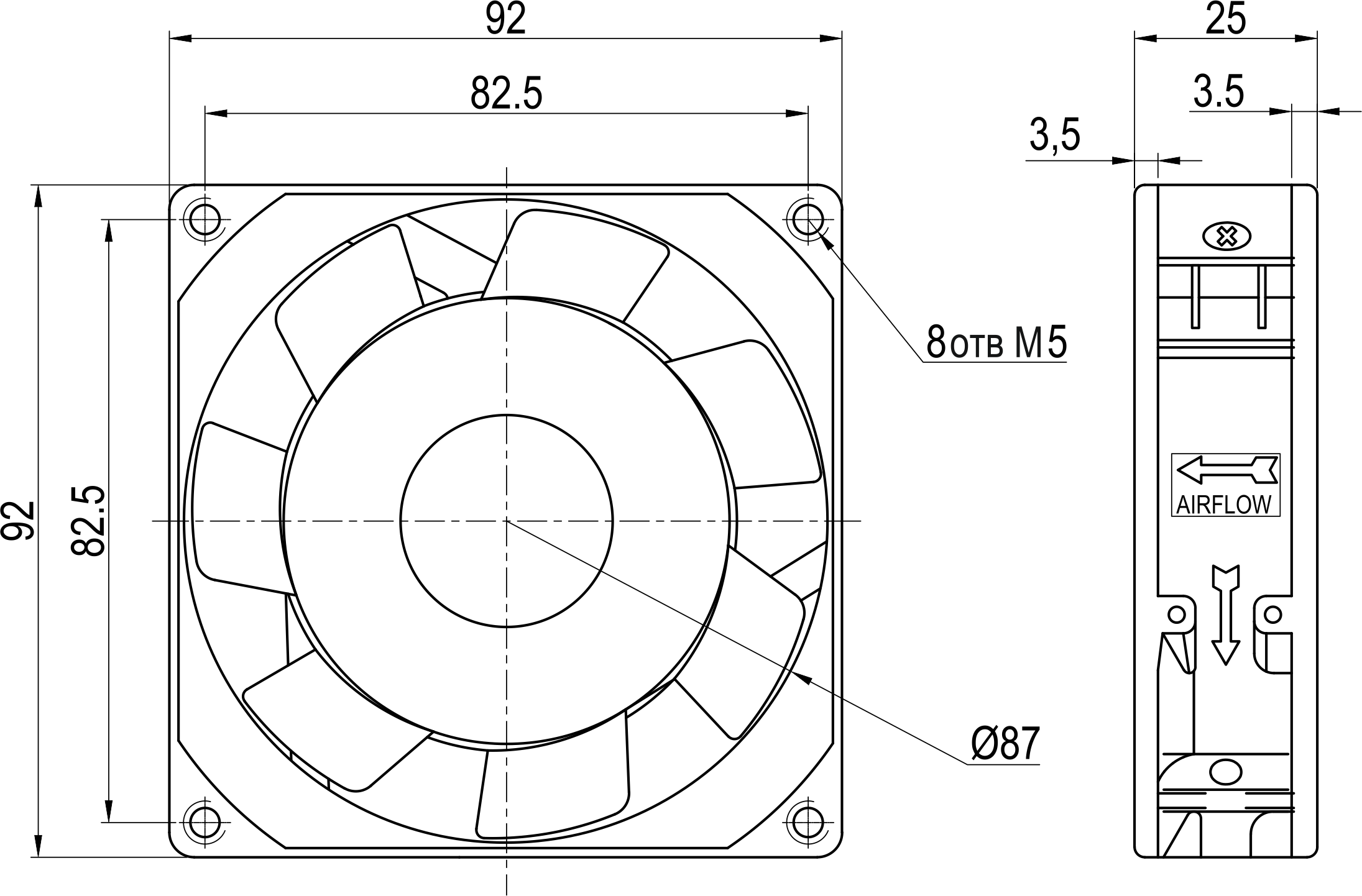

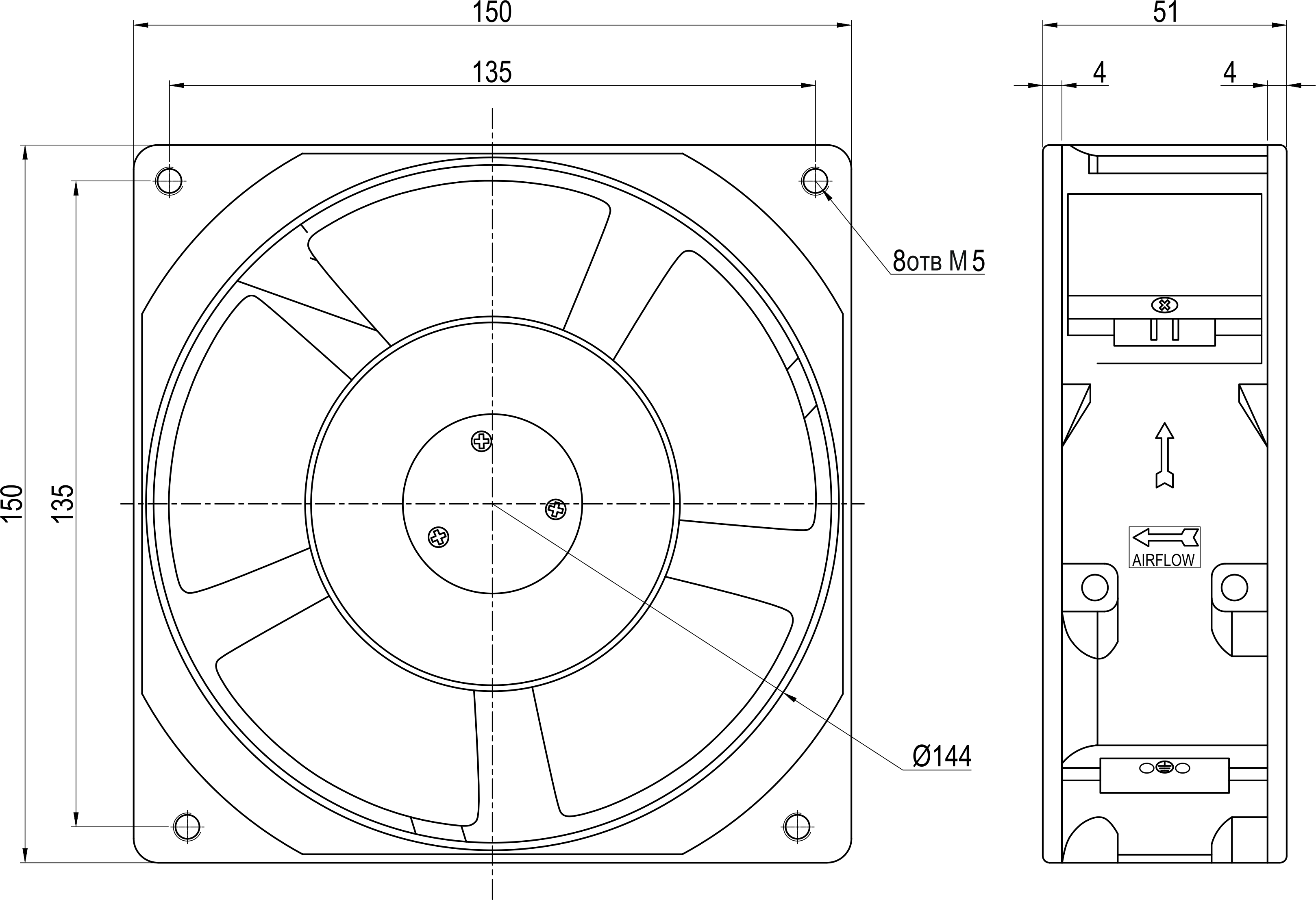

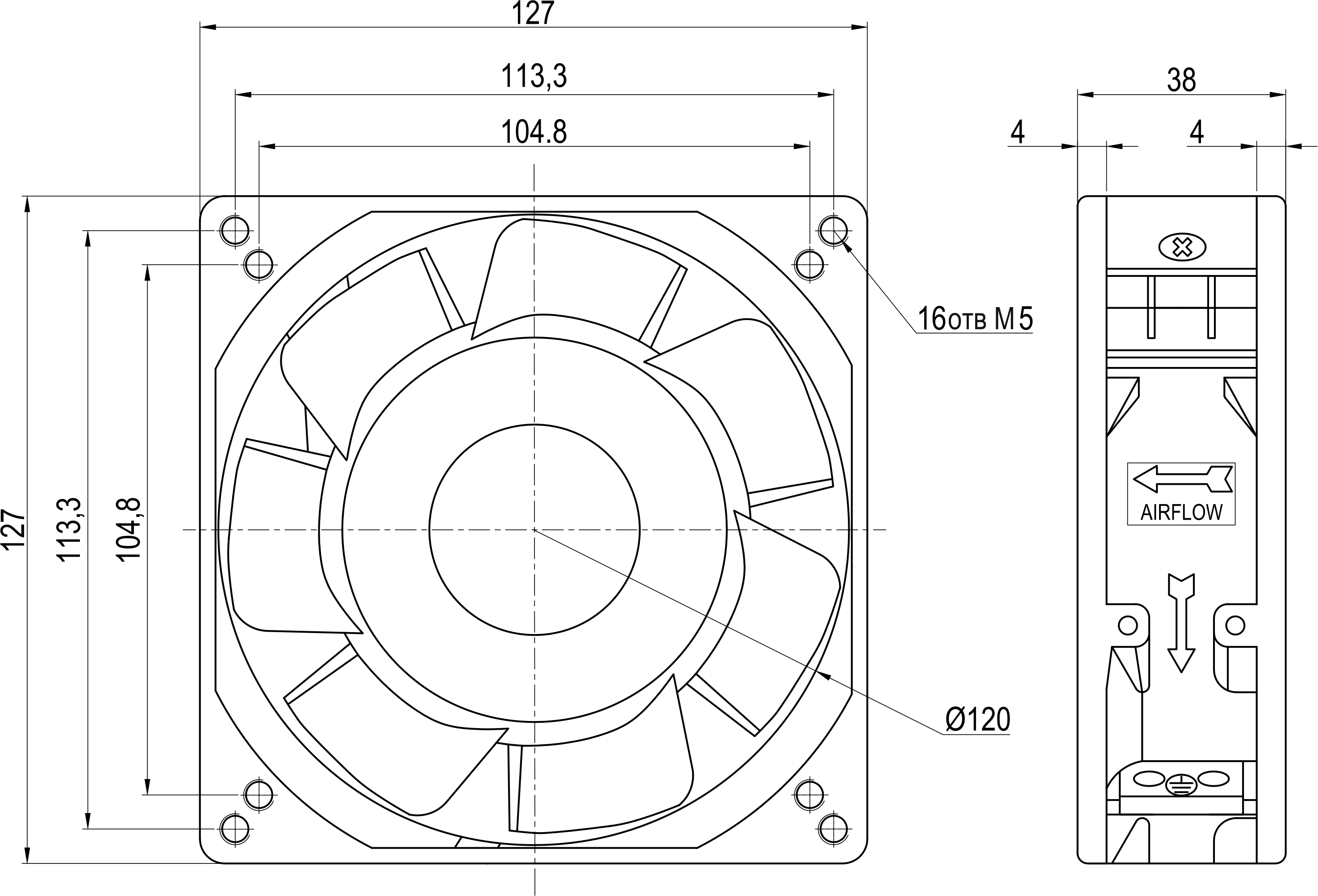

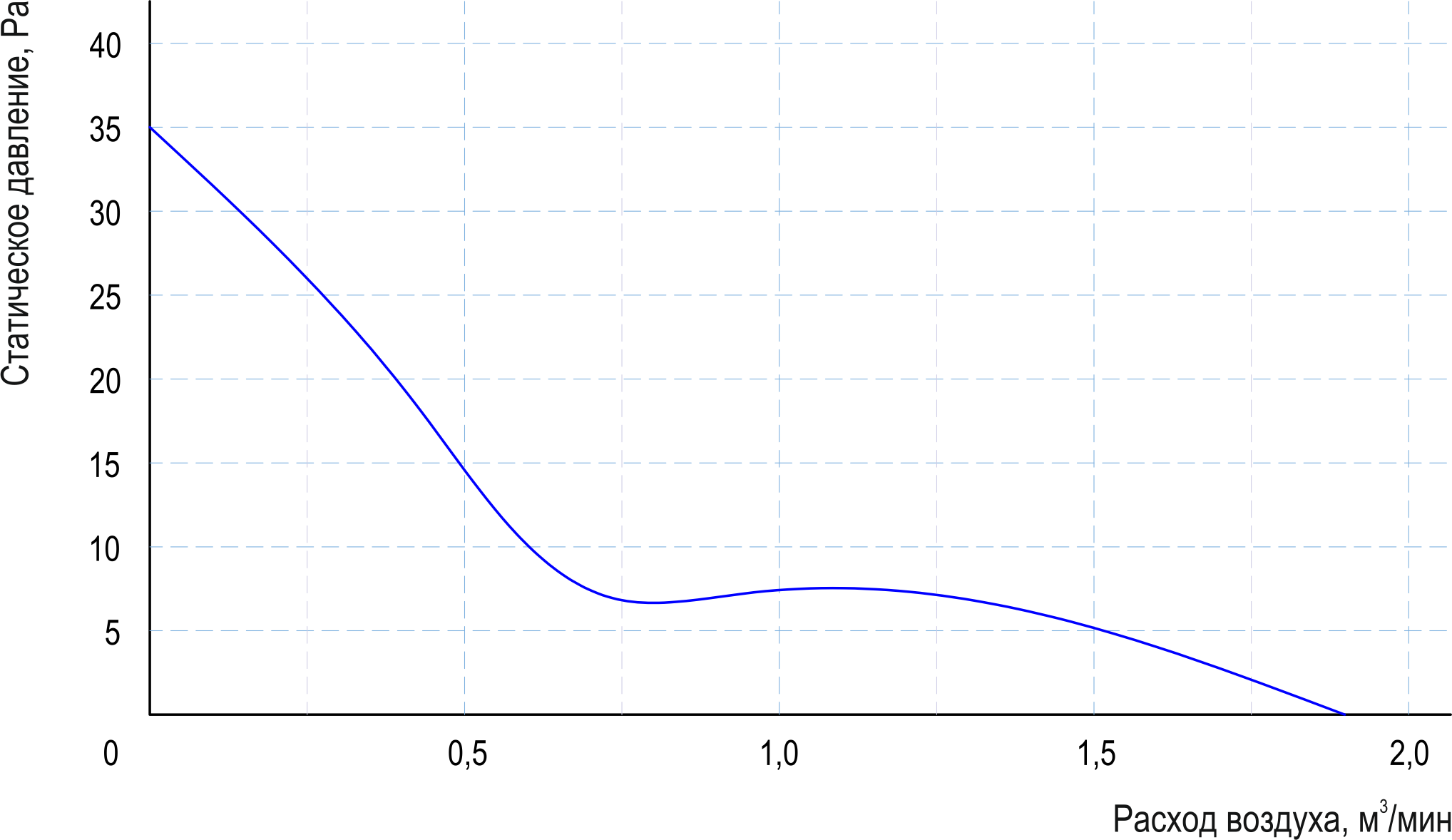

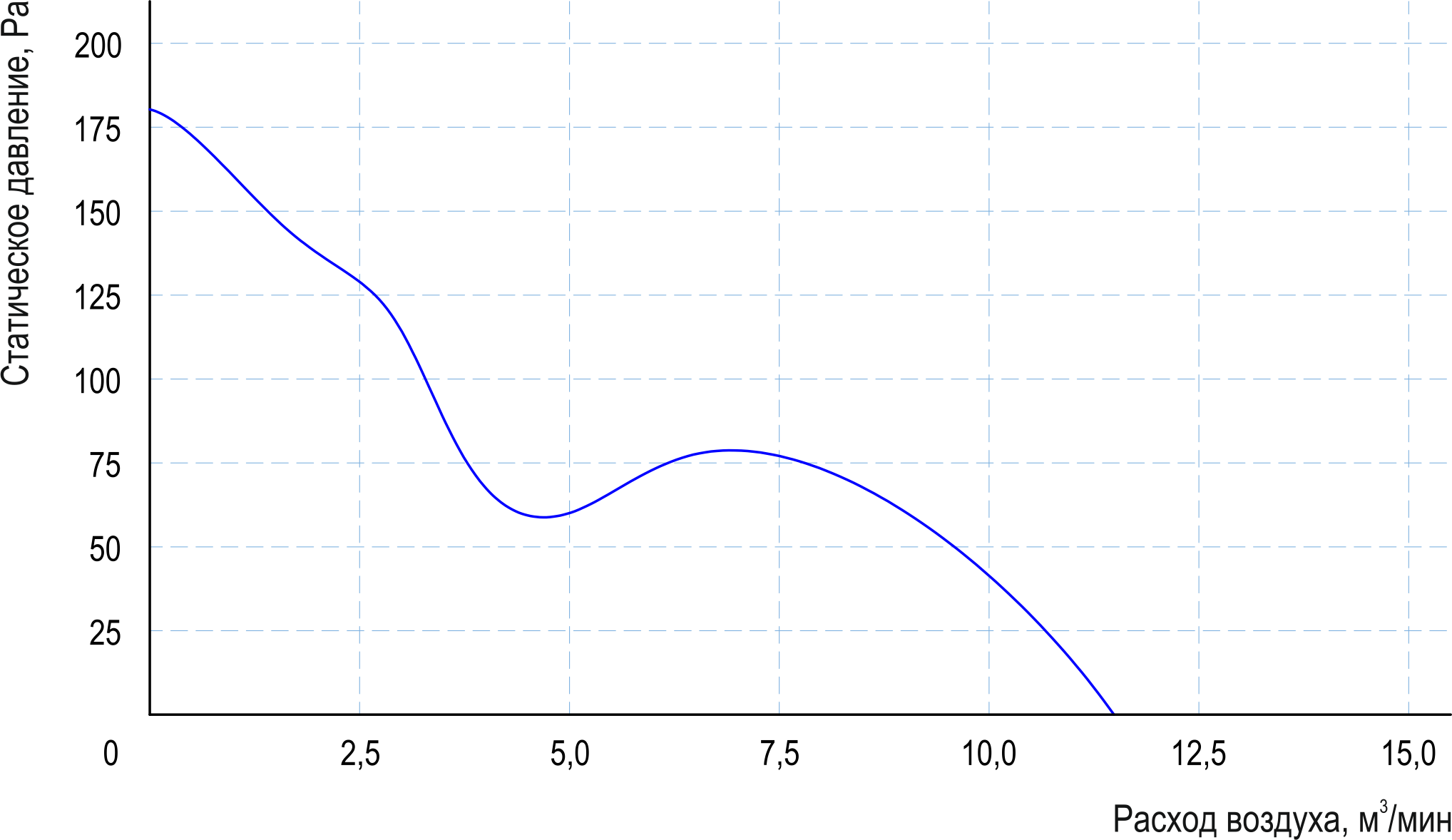

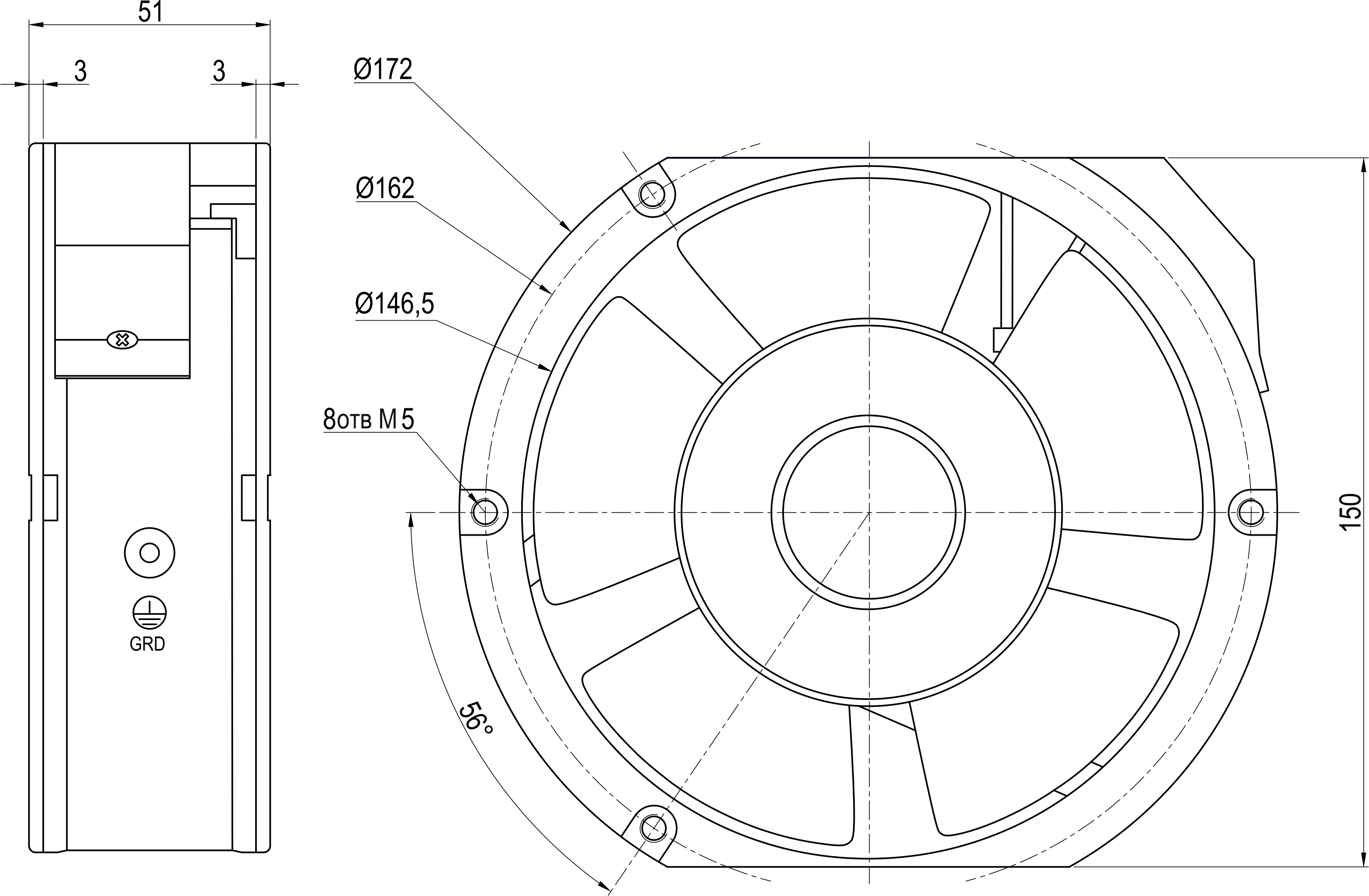

Габаритные, установочные размеры и аэродинамические характеристики квадратных вентиляторов KIPPRIBOR серии VENT:

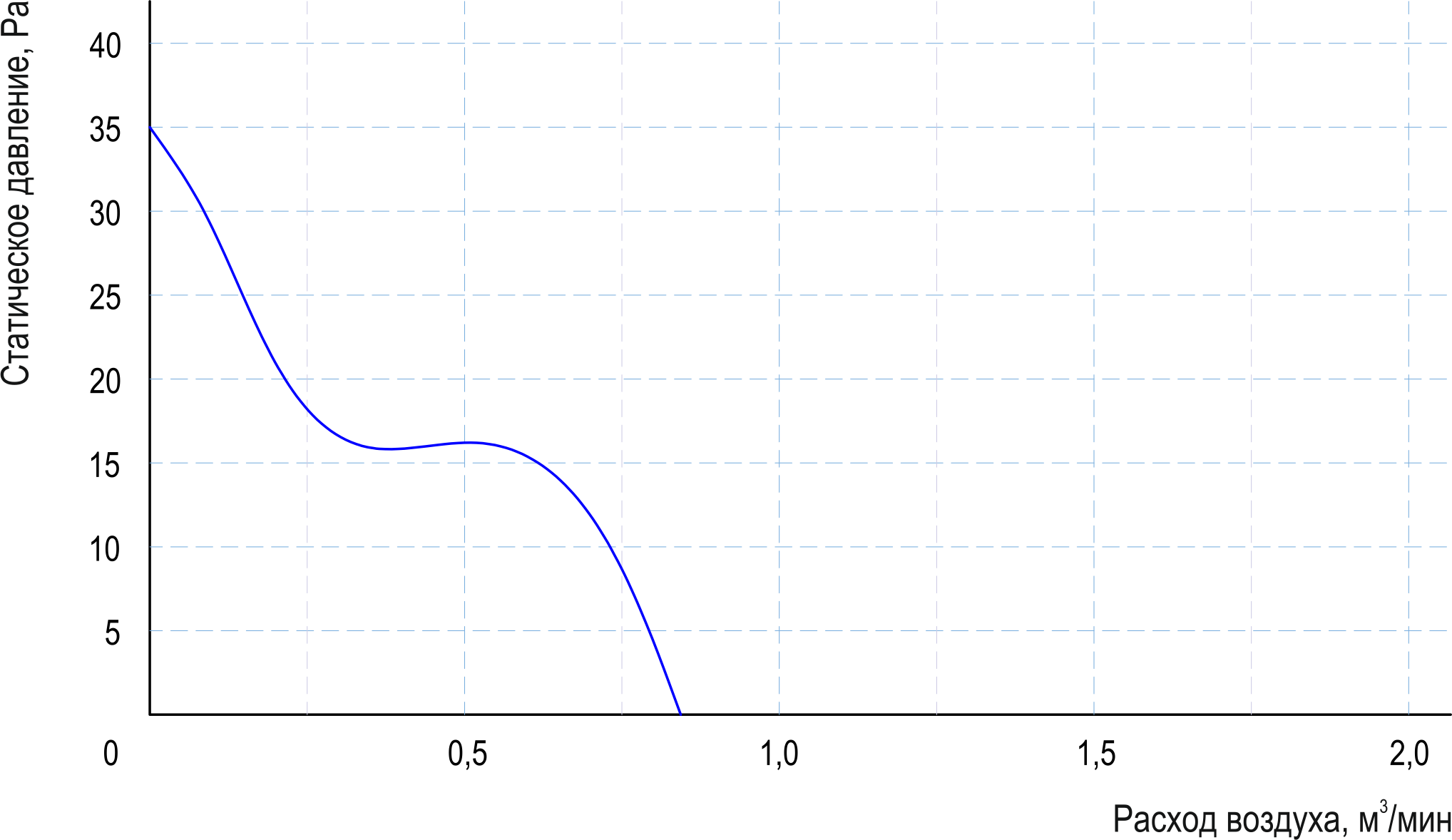

Размеры вентилятора Размеры отверстия под установку Аэродинамическая характеристика
VENT-8025.220VAC.7MSHB
VENT-8025.220VAC.7MSHB VENT-8025.220VAC.7MSHB-В VENT-8025.220VAC.7MSHB
VENT-8038.220VAC.5MSHB
VENT-8025.220VAC.7MSHB VENT-8038.220VAC.5MSHB VENT-8038.220VAC.5MSHB
VENT-9225.220VAC.7MSHB.C50
VENT-9225.220VAC.7MSHB.C50 VENT-9225.220VAC.7MSHB.C50 VENT-9225.220VAC.7MSHB.C50
VENT-9238.220VAC.5MSHB
VENT-9238.220VAC.5MSHB VENT-9238.220VAC.5MSHB VENT-9238.220VAC.5MSHB
VENT-12025.220VAC.5MSHB
VENT-12025.220VAC.5MSHB VENT-12025.220VAC.5MSHB VENT-12025.220VAC.5MSHB
VENT-12038.220VAC.5MSLB
VENT-12038.220VAC.5MSLB VENT-12038.220VAC.5MSLB VENT-12038.220VAC.5MSLB
VENT-12038.220VAC.5MSMB
VENT-12038.220VAC.5MSMB VENT-12038.220VAC.5MSMB VENT-12038.220VAC.5MSMB
VENT-12038.220VAC.5MSHB
VENT-12038.220VAC.5MSHB VENT-12038.220VAC.5MSHB VENT-12038.220VAC.5MSHB
VENT-12038.220VAC.7MSXB
VENT-12038.220VAC.7MSXB VENT-12038.220VAC.7MSXB VENT-12038.220VAC.7MSXB
VENT-12738.220VAC.7PSHB
VENT-12738.220VAC.7PSHB VENT-12738.220VAC.7PSHB VENT-12738.220VAC.7PSHB
VENT-15051.220VAC.5MSHB
VENT-15051.220VAC.5MSHB VENT-15051.220VAC.5MSHB VENT-15051.220VAC.5MSHB
VENT-16065.220VAC.7MSHB
VENT-16065.220VAC.7MSHB VENT-16065.220VAC.7MSHB VENT-16065.220VAC.7MSHB
VENT-18065.220VAC.7MSHB
VENT-18065.220VAC.7MSHB/MSHB.SA VENT-18065.220VAC.7MSHB/MSHB.SA VENT-18065.220VAC.7MSHB
VENT-18065.220VAC.7MSHB/MSHB.SA
VENT-18065.220VAC.7MSHB/MSHB.SA VENT-18065.220VAC.7MSHB/MSHB.SA VENT-18065.220VAC.7MSHB.SA
VENT-20872.220VAC.7MSHB
VENT-20872.220VAC.7MSHB VENT-20872.220VAC.7MSHB VENT-20872.220VAC.7MSHB
VENT-18065.24VDC.7MSHB
VENT-18065.24VDC.7MSHB VENT-18065.24VDC.7MSHB VENT-18065.220VAC.7MSHB.SA
VENT-20872.24VDC.5MSHB
VENT-20872.24VDC.5MSHB VENT-20872.24VDC.5MSHB VENT-20872.24VDC.5MSHB

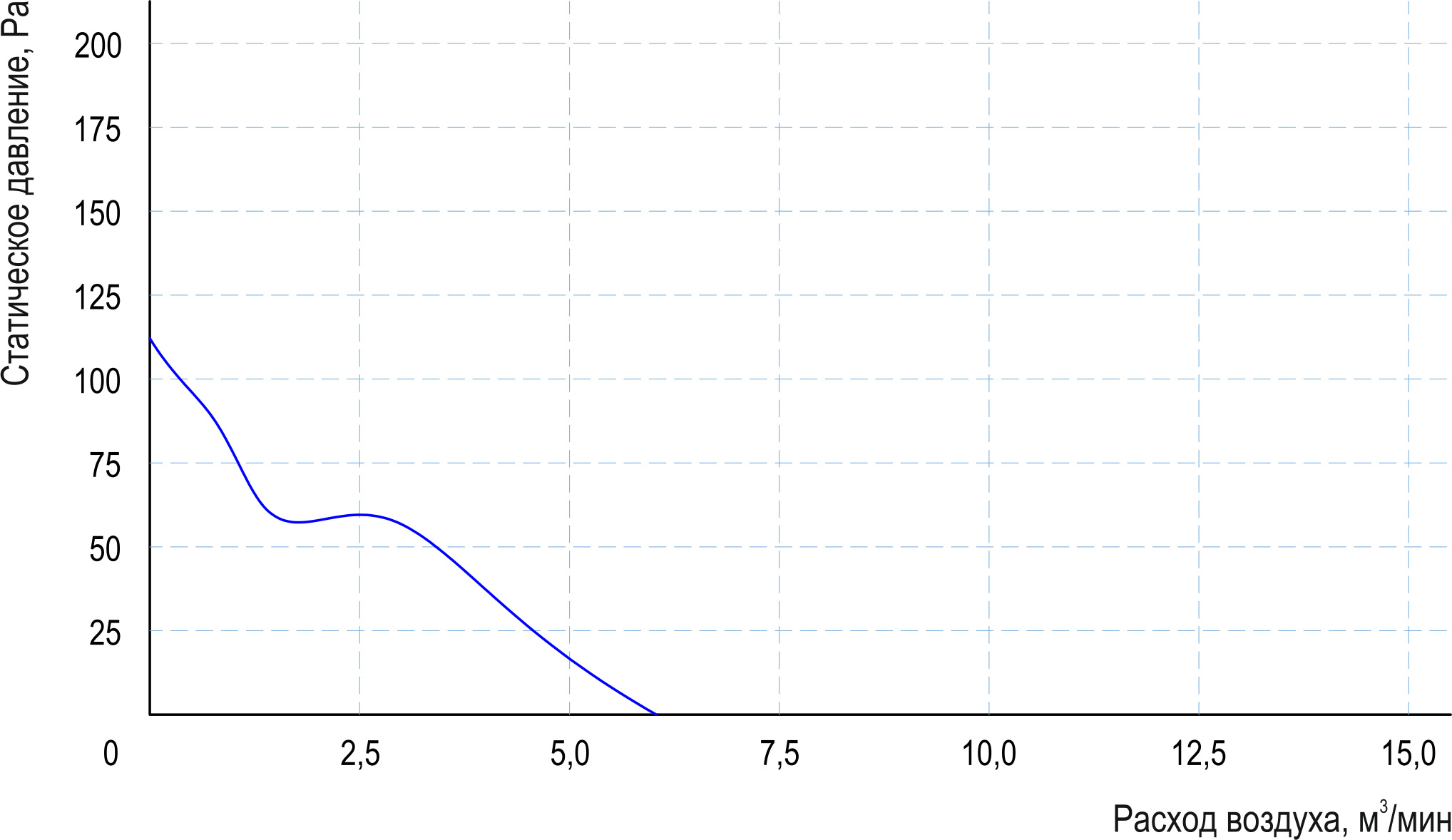

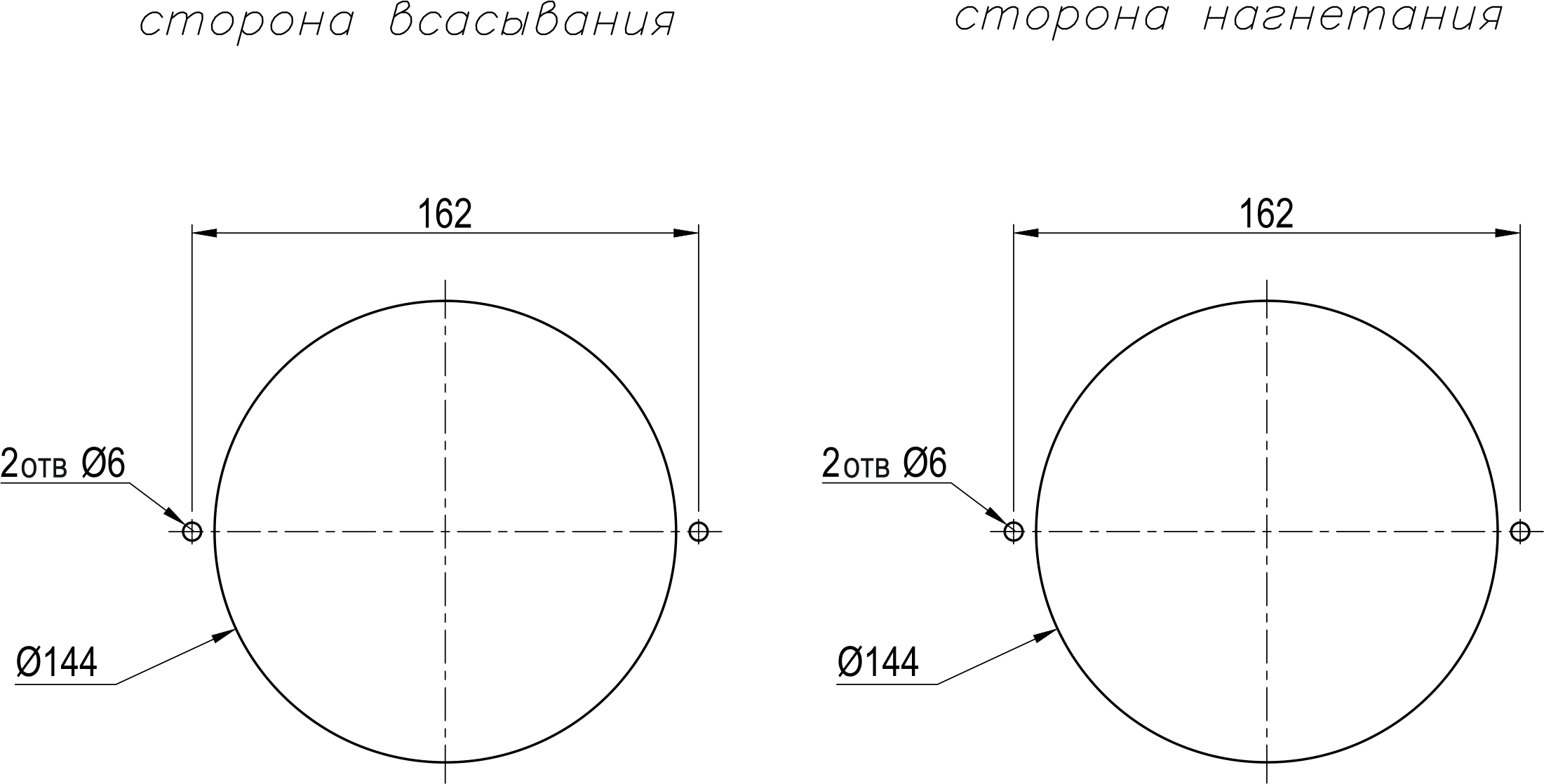

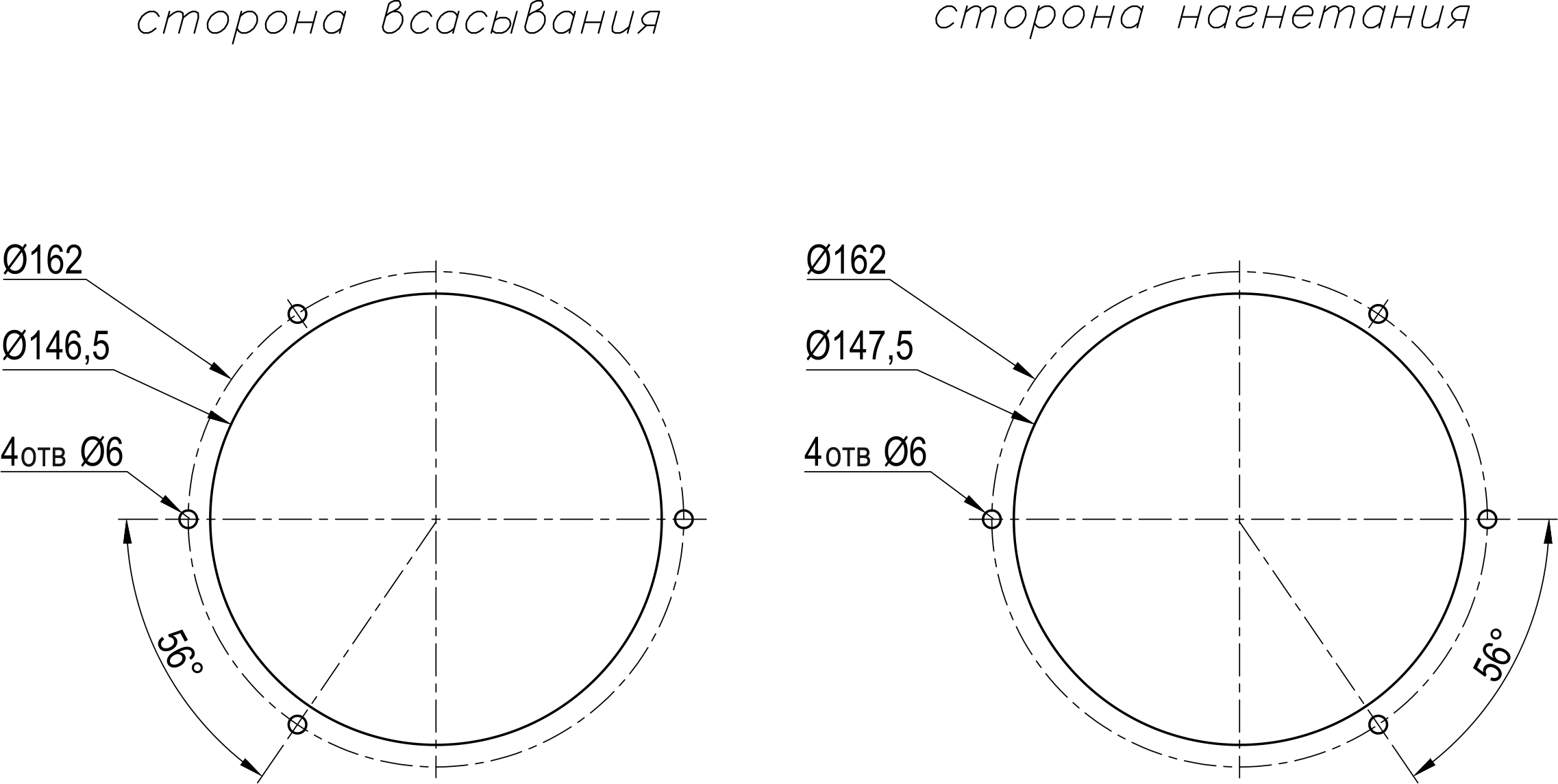

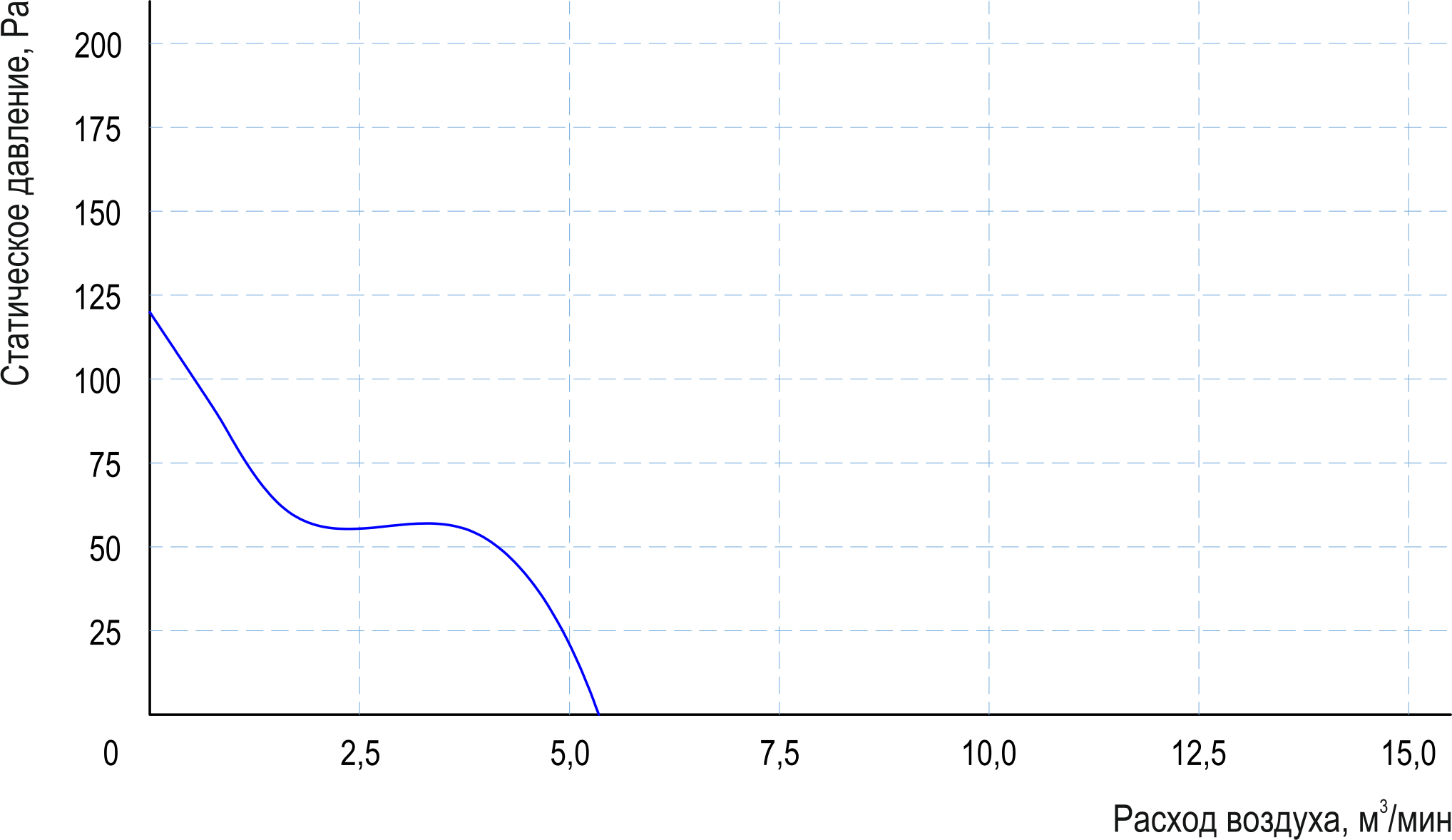

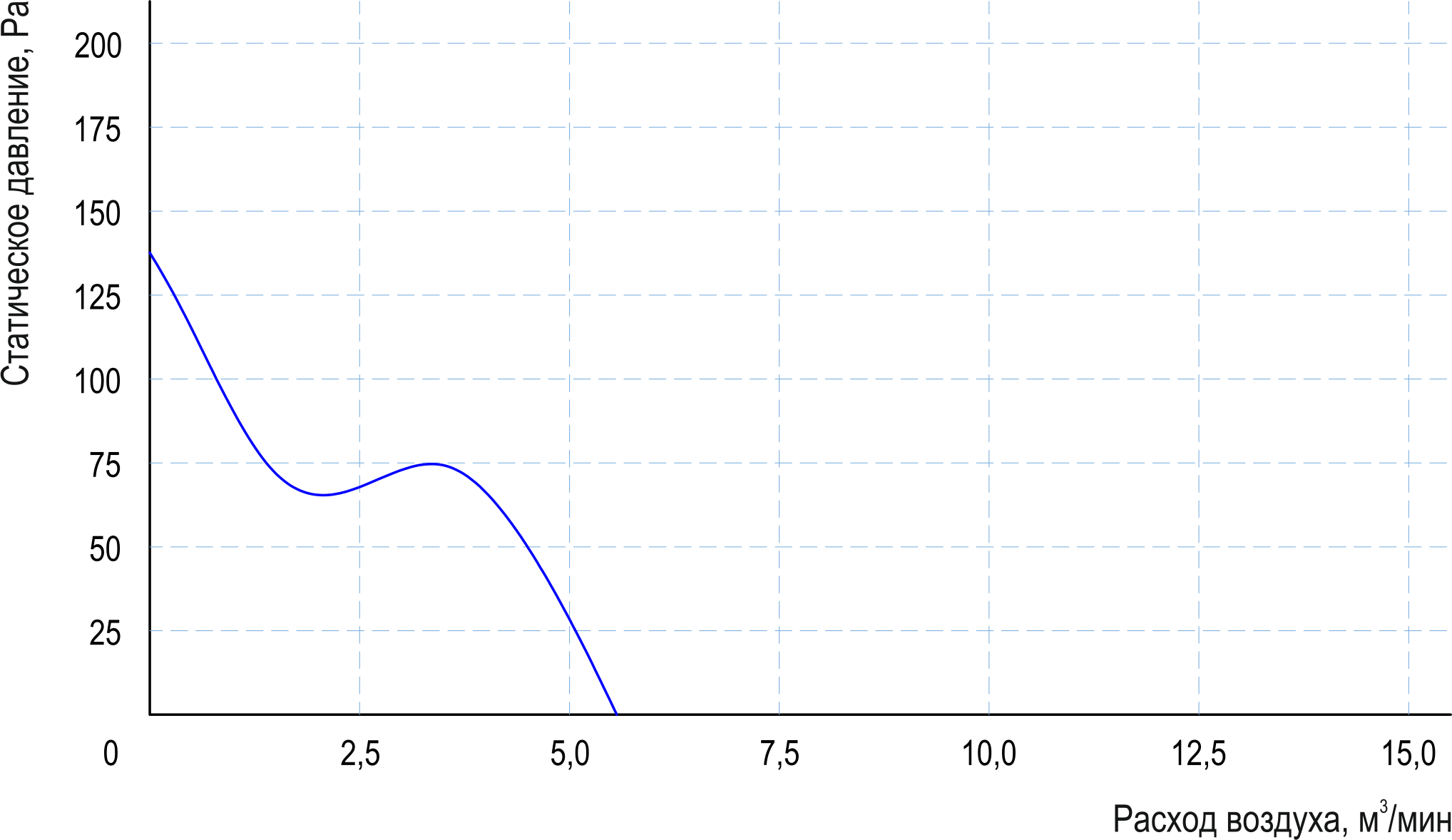

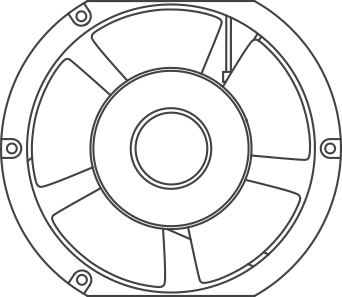

Габаритные, установочные размеры и аэродинамические характеристики овальных вентиляторов KIPPRIBOR серии VENT:

Размеры вентилятора Размеры отверстия под установку Аэродинамическая характеристика
VENT-17251.220VAC.5MOHB.H10
VENT-17251.220VAC.5MOHB.H10 VENT-17251.220VAC.5MOHB.H10 VENT-17251.220VAC.5MOHB.H10
VENT-17251.220VAC.5MOHB
VENT-17251.220VAC.5MOHB.H10 VENT-17251.220VAC.5MOHB.H10
VENT-17255.220VAC.5MOHB
VENT-17255.220VAC.5MOHB VENT-17255.220VAC.5MOHB VENT-17255.220VAC.5MOHB

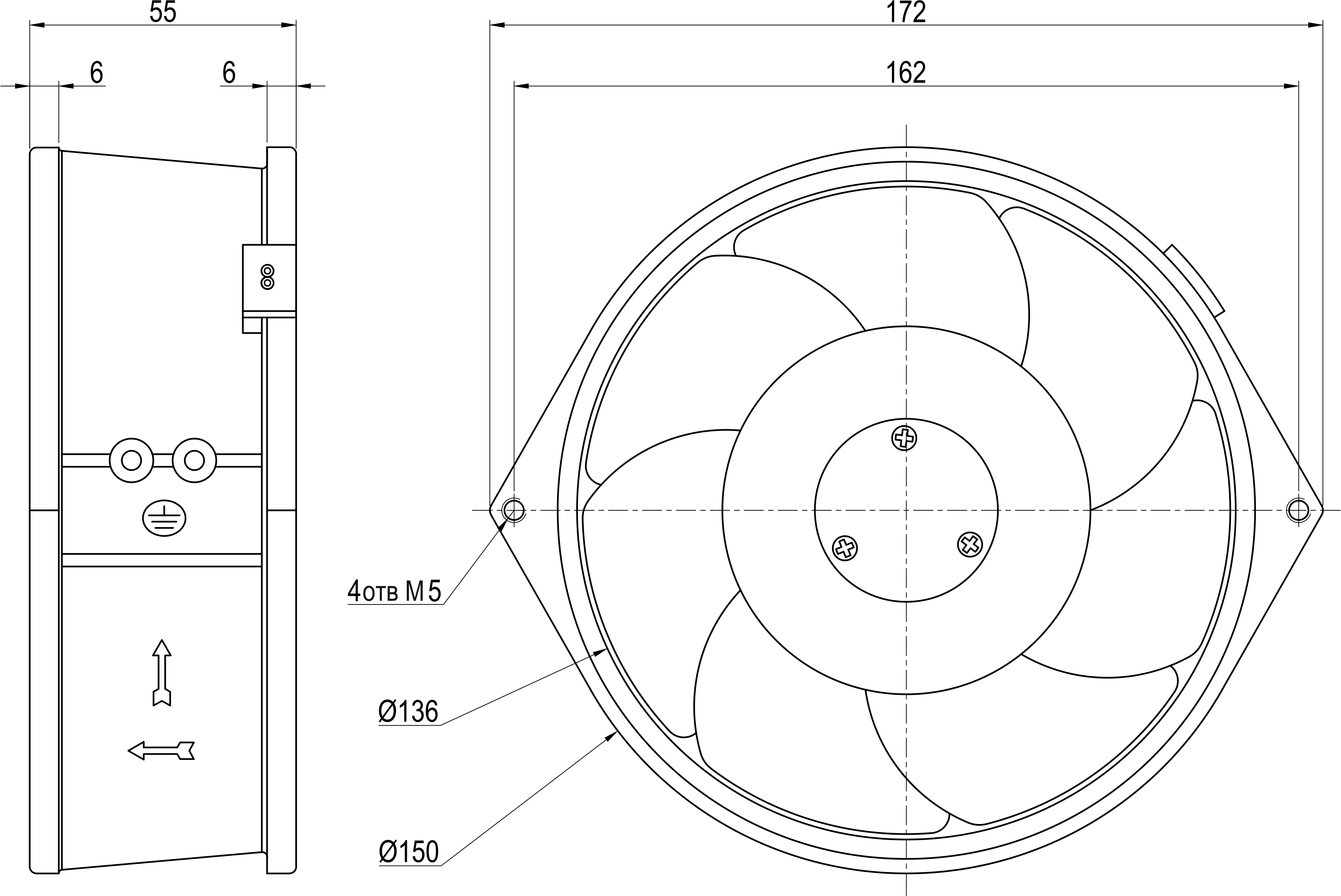

VENT-17255.220VAC.7MOHB
VENT-17255.220VAC.7MOHB VENT-17255.220VAC.7MOHB VENT-17255.220VAC.7MOHB

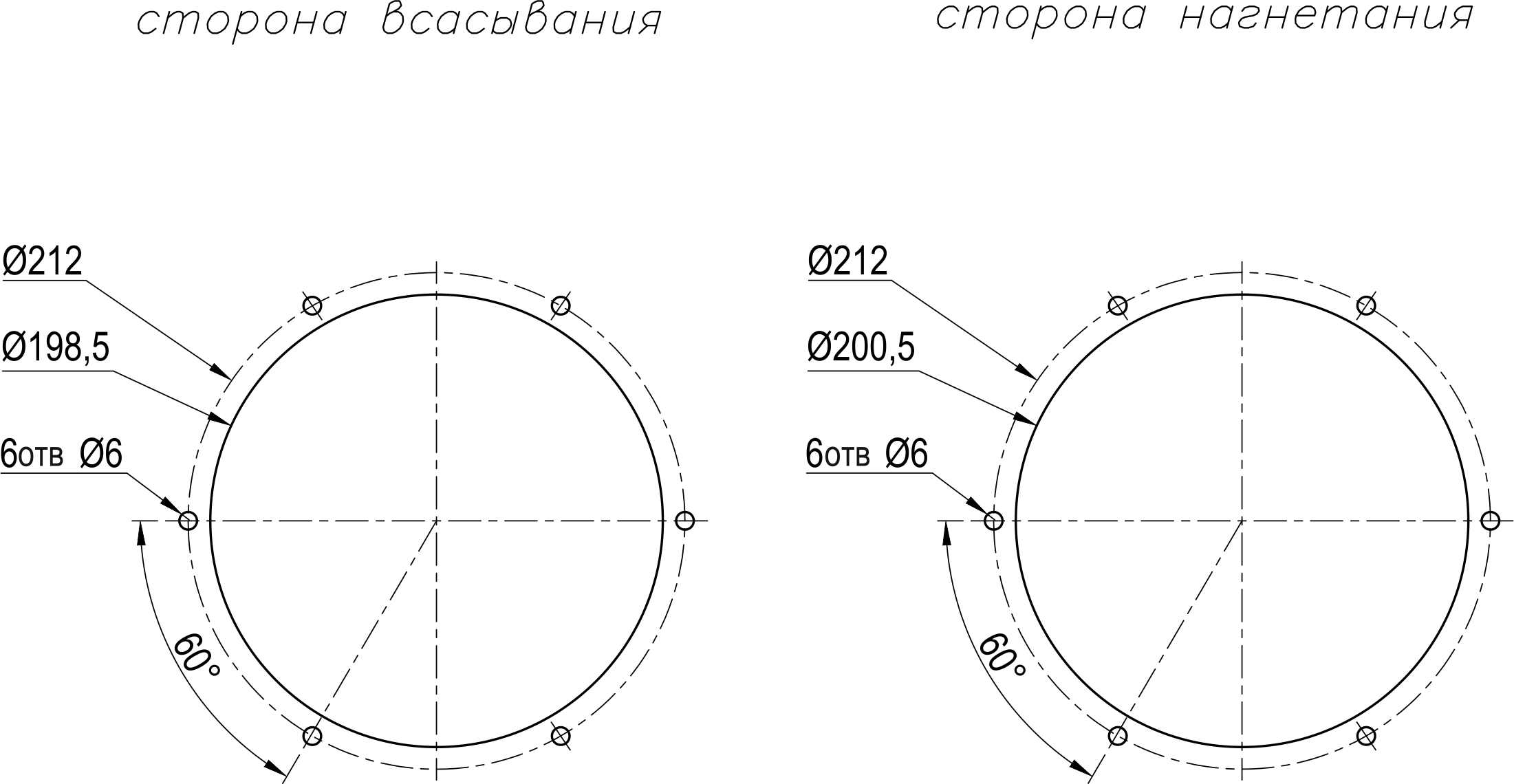

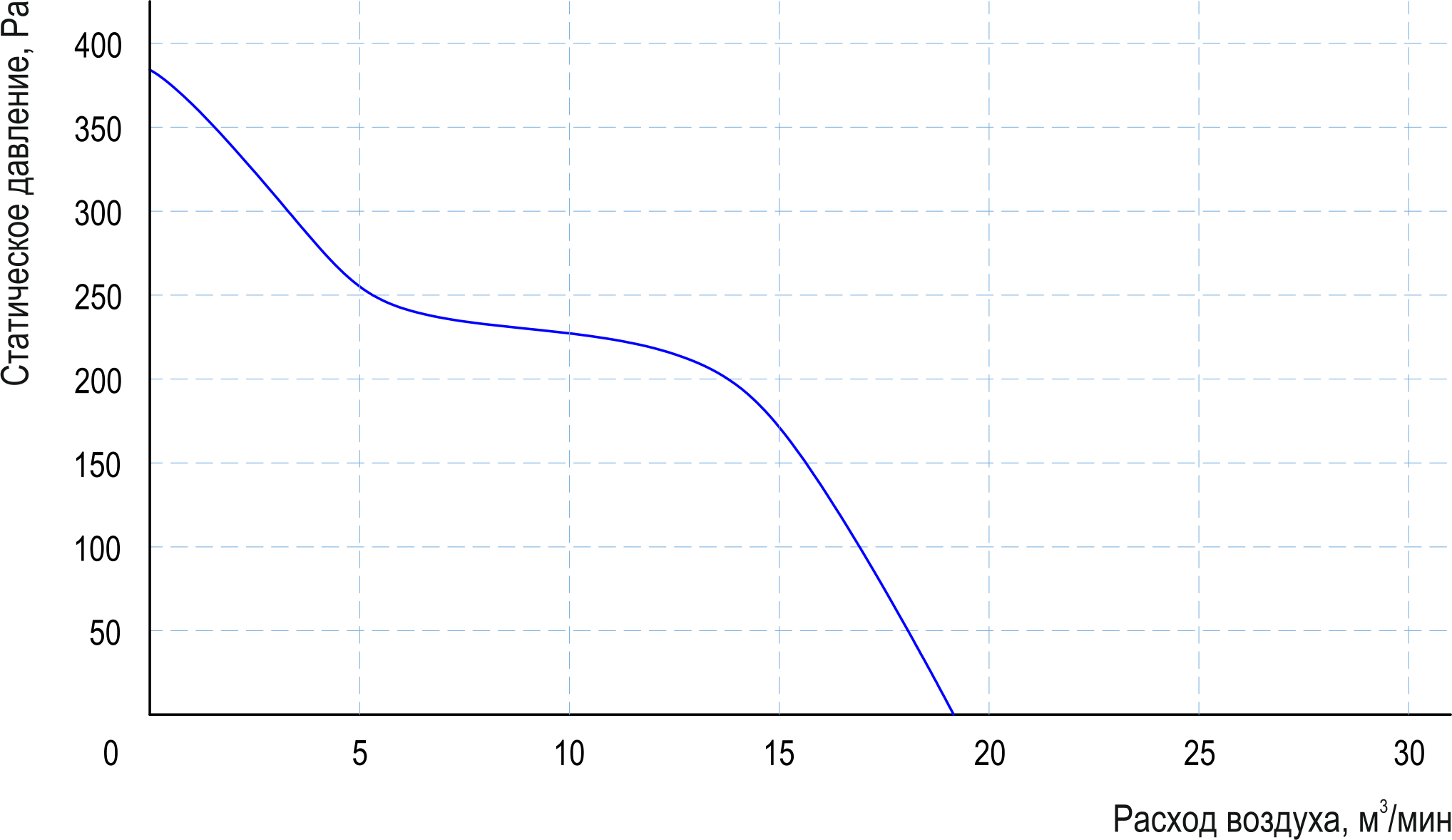

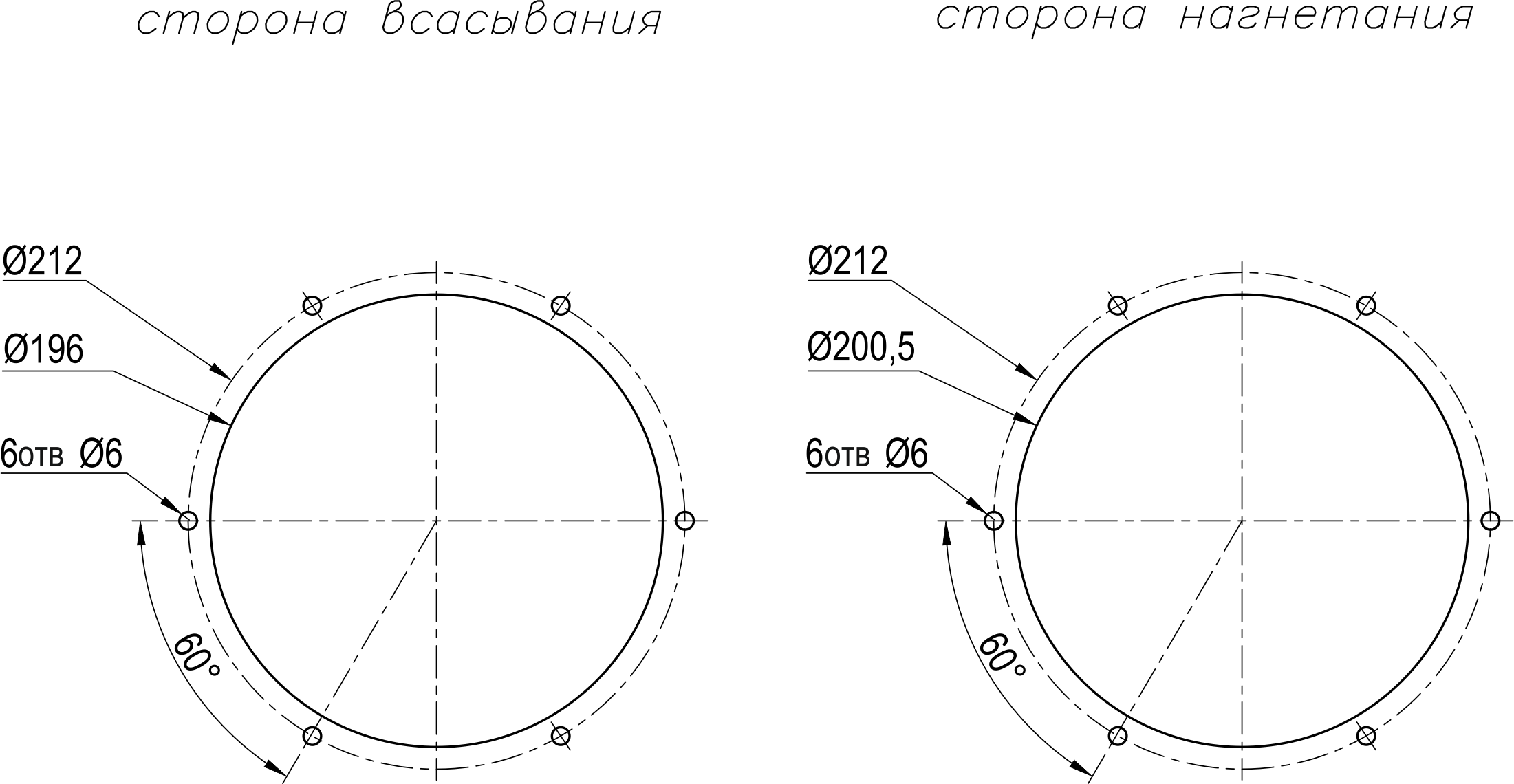

Габаритные, установочные размеры и аэродинамические характеристики круглых вентиляторов KIPPRIBOR серии VENT:

Размеры вентилятора Размеры отверстия под установку Аэродинамическая характеристика
VENT-22260.220VAC.5MRHB
VENT-22260.220VAC.5MRHB VENT-22260.220VAC.5MRHB VENT-22260.220VAC.5MRHB
VENT-22260.24VDC.5MRHB
VENT-22260.24VDC.5MRHB VENT-22260.24VDC.5MRHB VENT-22260.24VDC.5MRHB
VENT-22280.24VDC.3MRHB
VENT-22280.24VDC.3MRHB VENT-22280.24VDC.3MRHB VENT-22280.24VDC.3MRHB
VENT-25490.24VDC.3MRHB
VENT-25490.24VDC.3MRHB VENT-25490.24VDC.3MRHB VENT-25490.24VDC.3MRHB
VENT-22580.24VDC.9MRHB
VENT-22580.24VDC.9MRHB VENT-22580.24VDC.9MRHB VENT-22580.24VDC.9MRHB
VENT-28080.24VDC.7MRHB
VENT-28080.24VDC.7MRHB VENT-28080.24VDC.7MRHB VENT-28080.24VDC.7MRHB

Дополнительные принадлежности для вентиляторов KIPPRIBOR серии VENT:

Поскольку во включенном состоянии вентилятора его вращающаяся крыльчатка представляет опасность для персонала и может стать источником травмы, а с другой стороны, попадание посторонних предметов в крыльчатку может явиться причиной заклинивания и выхода вентилятора из строя, в качестве дополнительных принадлежностей на вентиляторы устанавливаются защитные решетки VENT, изготовленные из металла.

Модель вентилятора Модель защитной решетки
Квадратные вентиляторы
VENT-8025.220VAC.7MSHB VENT-80.MG
VENT-8038.220VAC.5MSHB
VENT-9225.220VAC.7MSHB.C50 VENT-92.MG
VENT-9238.220VAC.5MSHB
VENT-12025.220VAC.5MSHB VENT-120.MG
VENT-12038.220VAC.5MSLB VENT-120.MG
VENT-12038.220VAC.5MSMB
VENT-12038.220VAC.5MSHB
VENT-12038.220VAC.7MSXB
VENT-12738.220VAC.7PSHB
VENT-15051.220VAC.5MSHB VENT-160.MG
VENT-16065.220VAC.7MSHB
VENT-18065.24VDC.7MSHB VENT-180.MG
VENT-18065.220VAC.7MSHB
VENT-18065.220VAC.7MSHB.SA
Модель вентилятора Модель защитной решетки
Квадратные вентиляторы
VENT-20872.24VDC.5MSHB VENT-250.MG
VENT-20872.220VAC.7MSHB

Овальные вентиляторы
VENT-17251.220VAC.5MOHB.H10 VENT-172.MG
VENT-17251.220VAC.5MOHB
VENT-17255.220VAC.5MOHB
VENT-17255.220VAC.7MOHB

Круглые вентиляторы
VENT-22260.24VDC.5MRHB VENT-220.MG
VENT-22260.220VAC.5MRHB
VENT-22280.24VDC.3MRHB
VENT-22580.24VDC.9MRHB VENT-250.MG
VENT-25490.24VDC.3MRHB
VENT-28080.24VDC.7MRHB



Структура условного обозначения при заказе вентиляторов KIPPRIBOR серии VENT:



Например: VENT-9225.220VAC.7MSHB.C50

Вы заказали: вентилятор охлаждения KIPPRIBOR серии VENT с габаритными размерами 92х25 мм, с напряжением питания 220 VAC/50 Гц, с крыльчаткой из магниевого сплава, квадратной формы, высокой производительности, с подшипником качения и расширенным температурным диапазоном -50…+85 °C.



^ Наверх ^
