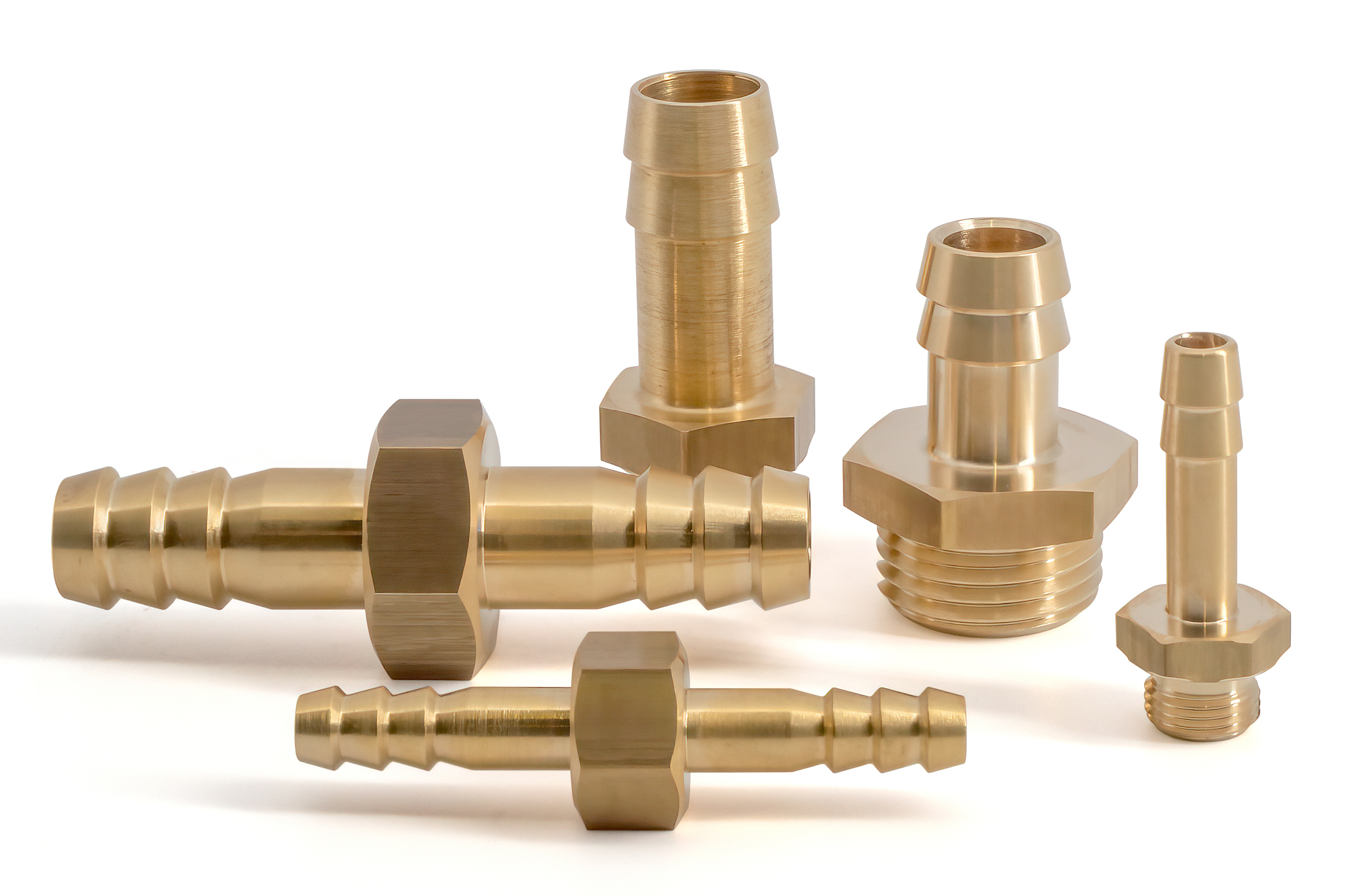

Фитинги KIPVALVE ЕРШ

ФИТИНГ ПРЯМОЙ МЕТАЛЛИЧЕСКИЙ KIPVALVE

Фитинги KIPVALVE ЕРШ используются при подключении пневматических инструментов, при соединении пневмотрубок между собой, при подключении воздуховодов к соответствующим промышленным агрегатам. Используются с трубками с посадкой по внутреннему диаметру.

Модификация	Фото, 3D модель, Чертеж (1)

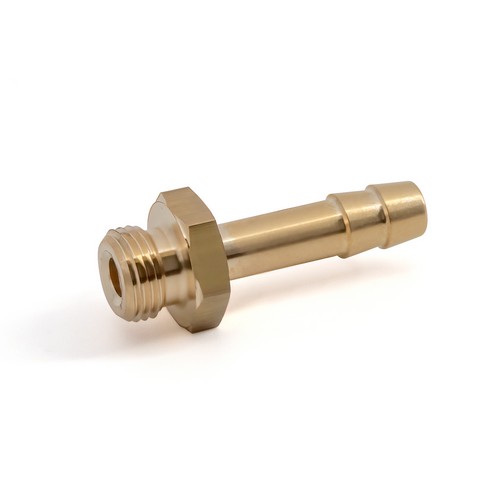

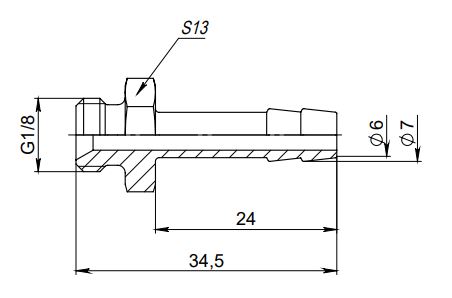

ЕРШ-1/8-6 Фитинг «ёлочка» D=6мм, G1/8" Материал: латунь

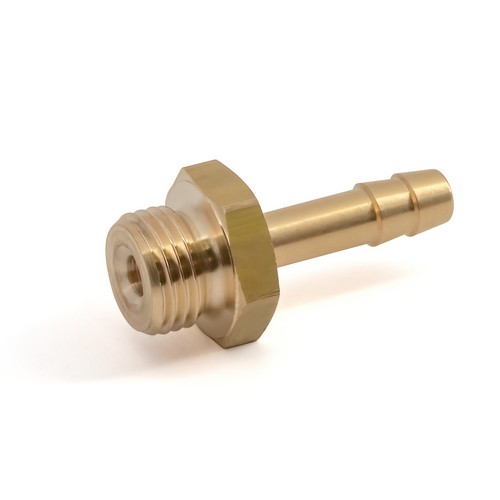

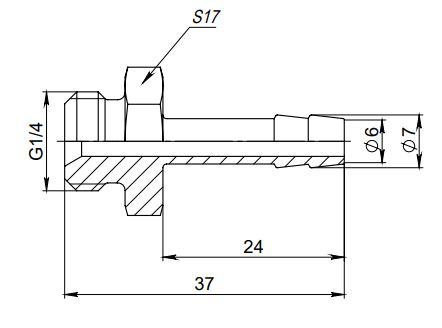

ЕРШ-1/4-6 Фитинг «ёлочка» D=6мм, G1/4" Материал: латунь

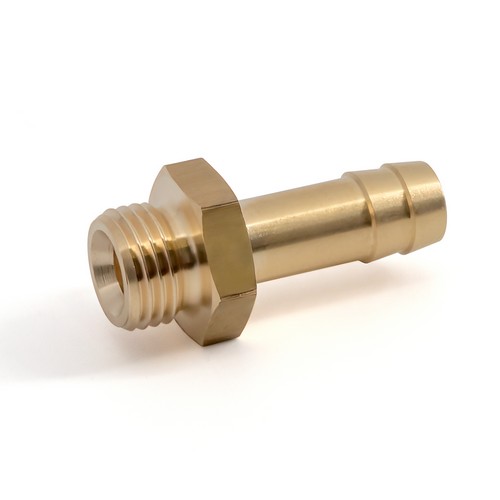

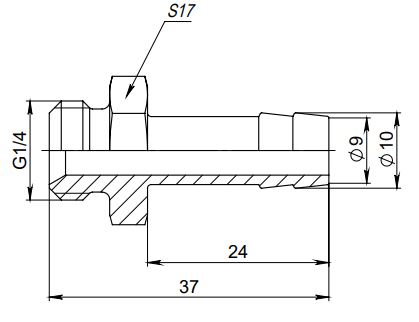

ЕРШ-1/4-9 Фитинг «ёлочка» D=9мм, G1/4" Материал: латунь

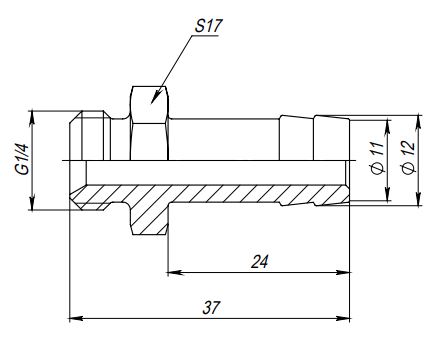

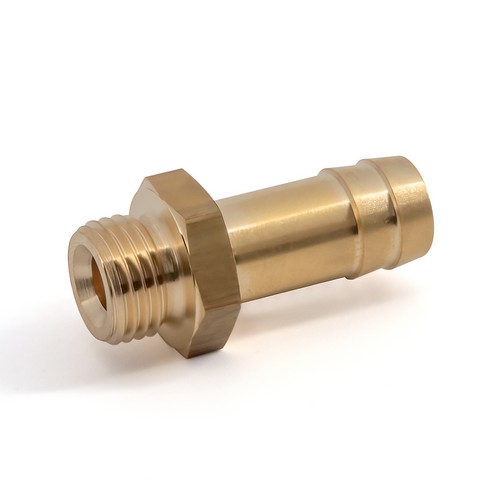

ЕРШ-1/4-11 Фитинг «ёлочка» D=11мм, G1/4" Материал: латунь

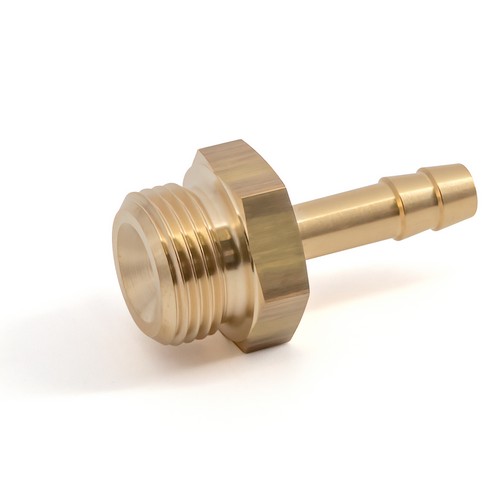

ЕРШ-3/8-6 Фитинг «ёлочка» D=6мм, G3/8" Материал: латунь

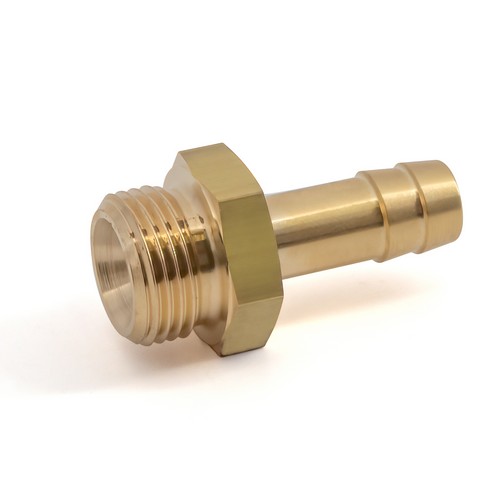

ЕРШ-3/8-9 Фитинг «ёлочка» D=9мм, G3/8" Материал: латунь

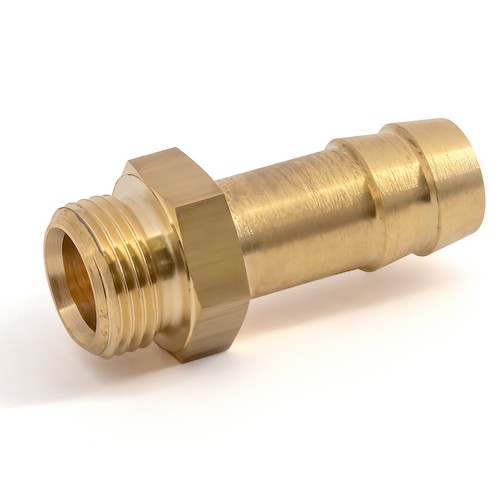

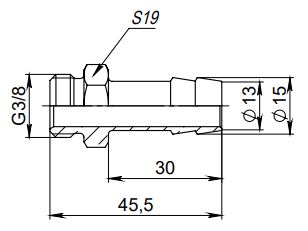

ЕРШ-3/8-13 Фитинг «ёлочка» D=13мм, G3/8" Материал: латунь

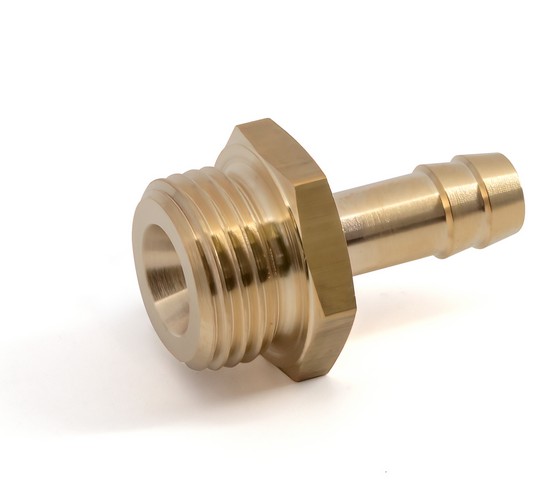

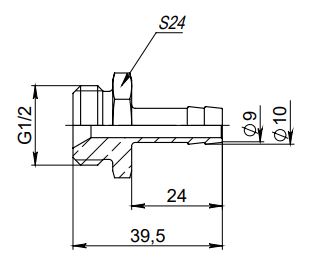

ЕРШ-1/2-9 Фитинг «ёлочка» D=9мм, G1/2" Материал: латунь

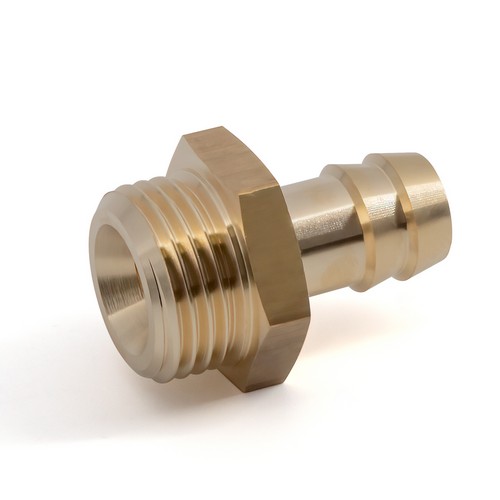

ЕРШ-1/2-12 Фитинг «ёлочка» D=12мм, G1/2" Материал: латунь

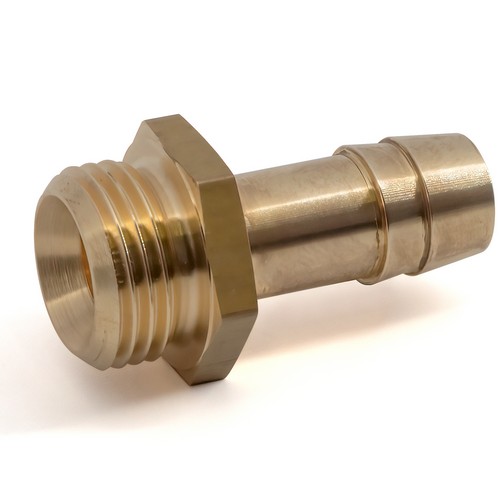

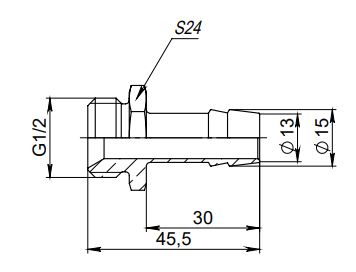

ЕРШ-1/2-13 Фитинг «ёлочка» D=13мм, G1/2" Материал: латунь

ШТУЦЕР KIPVALVE СОЕДИНИТЕЛЬНЫЙ "ЕЛОЧКА"

Модификация	Фото, 3D модель, Чертеж (1)

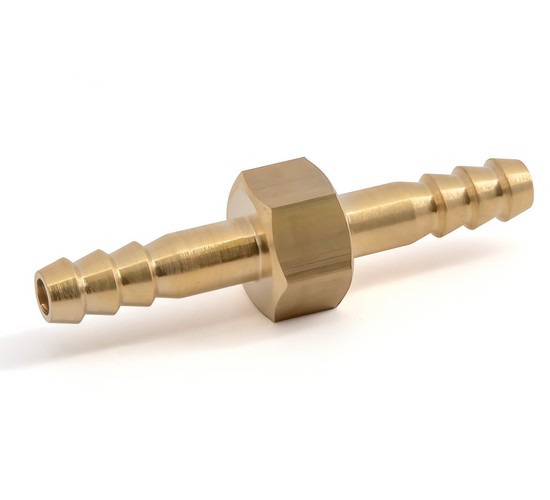

ЕРШ-7,5-7,5 Штуцер соединительный "елочка" D 7,5 - 7,5 мм Материал: латунь

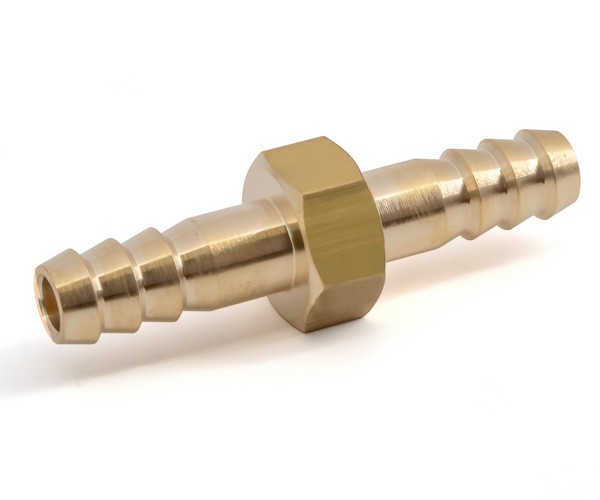

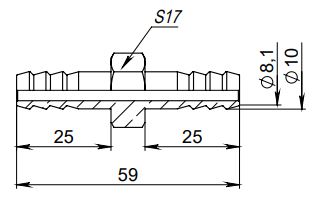

ЕРШ-10-10 Штуцер соединительный "елочка" D 7,5 - 7,5 мм Материал: латунь

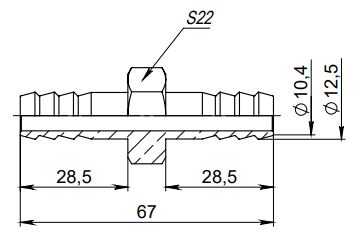

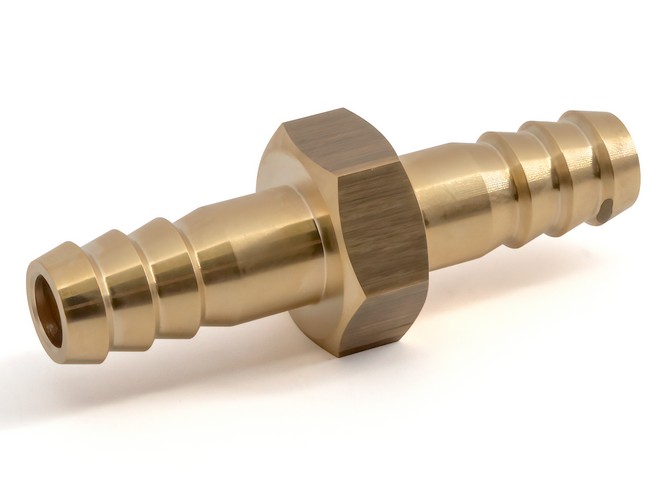

ЕРШ-12,5-12,5 Штуцер соединительный "елочка" D 12,5 - 12,5 мм Материал: латунь

НИППЕЛЬ ПЕРЕХОДНОЙ KIPVALVE

Ниппель переходной в пневматике применяется для соединения двух труб-элементов, имеющих на концах внутреннюю резьбу.

Модификация	Фото, 3D модель, Чертеж (1)
НП-1/4-1/4-G Ниппель переходной, Резьба G1/4"- G1/4" Материал: латунь



(1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.
