Круглые цилиндры в стандартном алюминиевом корпусе и разборном исполнении
Функциональные особенности:
- Установочные, присоединительные и габаритные размеры: по стандарту КипВальв
- Для установки в ограниченном пространстве
- Разборный ремонтопригодный корпус
- Демпфирование: упругое нерегулируемое [P]
- Тип цилиндра: двустороннего действия
- Установка магнитных датчиков положения поршня: с помощью крепежа «хомут» в любом месте цилиндра вдоль хода поршня
- Диапазон хода (см. «Обозначение при заказе»):
- стандартный — 5...500 мм
- по запросу — любой 5...500 мм, шаг хода 1 мм
ХАРАКТЕРИСТИКИ:
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Тип цилиндра |
двустороннего действия |
| Тип демпфирования |
воздушное регулируемое с двух сторон [PPV] |
| Опрос положения поршня |
с помощью магнитного датчика положения серии LM* |
| ПНЕВМАТИЧЕСКОЕ ПРИСОЕДИНЕНИЕ в зависимости от диаметра поршня |
| ⌀16 мм |
⌀20 мм |
⌀25 мм |
⌀32 мм |
⌀40 мм |
| M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ |
| Рабочее давление, бар |
1…10 бар |
| Рабочая среда |
подготовленный сжатый воздух |
| Температура окружающей среды, ° С |
-20...+80° C |
* Для опроса положения поршня рекомендуются магнитные датчики Kippribor
ВНИМАНИЕ!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.
РЕКОМЕНДАЦИИ:
- регулярно контролировать уровень и своевременность сброса жидкости в фильтре
- своевременно прочищать или заменять фильтрующий элемент
- если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня
Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:
МОДИФИКАЦИИ ШТОКА
ВНИМАНИЕ!В исполнении с двусторонним штоком [T] его модификация распространяется на обе стороны симметрично
ВНУТРЕННЯЯ РЕЗЬБА ШТОКА
Cимвол [F] при заказе
ВНИМАНИЕ!Данная модификация недоступна для ⌀ 16
УДЛИНЕНИЕ ШТОКА
Cимволы [#E] при заказе
УДЛИНЕНИЕ НАРУЖНОЙ РЕЗЬБЫ ШТОКА
Cимволы [#L] при заказе
РАЗМЕРЫ МОДИФИКАЦИЙ ШТОКА
| Описание размеров |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки |
Внутренняя резьба штока |
Глубина внутренней резьбы штока |
Длина резьбы штока |
Величина удлинения штока |
Величина удлинения наружной резьбы штока |
|
диаметр цилиндра (внутренний) мм
|
WH мм |
KF |
AF мм |
A мм |
#E мм |
#L мм |
| Стандарт |
KIPVALVE |
KIPVALVE |
KIPVALVE |
KIPVALVE |
KIPVALVE |
KIPVALVE |
| 16 |
21 |
- |
- |
16 |
max 100 |
max 10 |
| 20 |
16 |
M4х0,7 |
12 |
20 |
max 200 |
max 20 |
| 25 |
20 |
M6х1 |
12 |
22 |
max 200 |
max 20 |
| 32 |
22 |
M6х1 |
12 |
22 |
max 200 |
max 35 |
| 40 |
21 |
M8х1,25 |
12 |
24 |
max 200 |
max 35 |

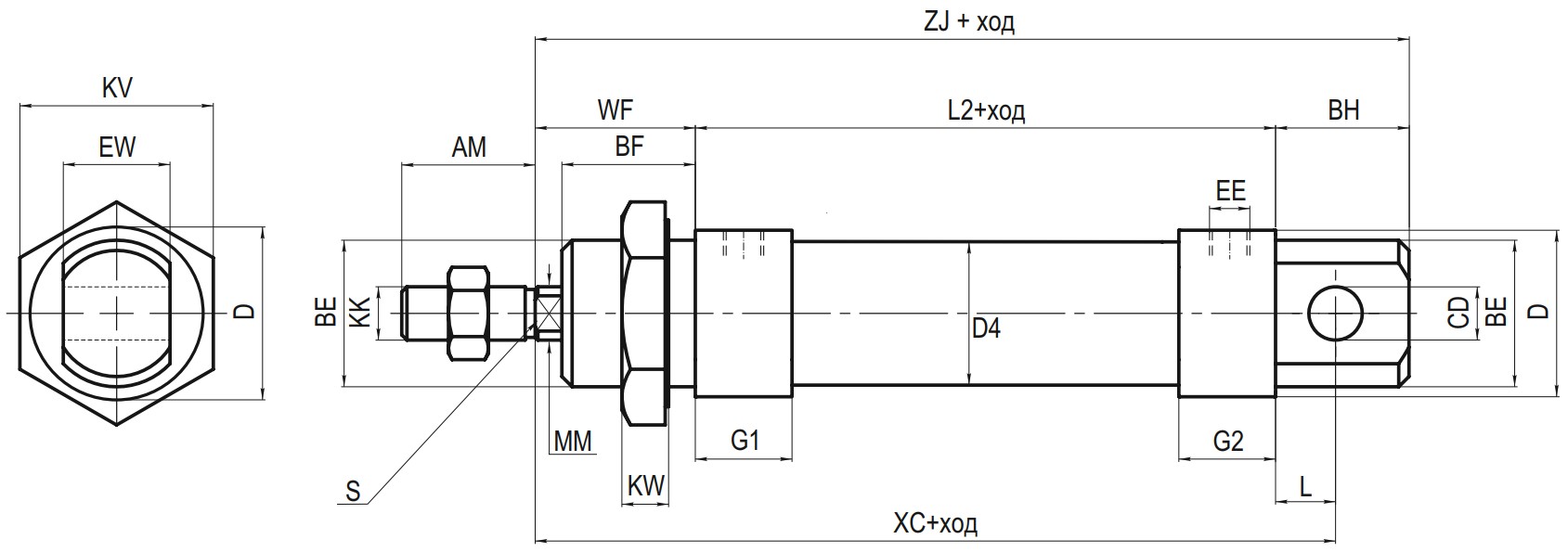

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KVMAL ⌀16...40 мм:
СТАНДАРТНОЕ ИСПОЛНЕНИЕ С ОДНОСТОРОННИМ ШТОКОМ
СТАНДАРТНОЕ ИСПОЛНЕНИЕ С ДВУСТОРОННИМ ШТОКОМ
KV - размеры по стандарту KIPVALVE
⌀ - диаметр цилиндра (внутренний)
| ⌀ мм |
EE |
A мм |
WF мм |
KV мм |
EW мм |
D мм |
KK |
BE |
KW мм |
BF мм |
| Стандарт |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
| 16 |
M5 |
16 |
21 |
24 |
12 |
24 |
M6Х1 |
M16Х1,5 |
6 |
16 |
| 20 |
G1/8 |
20 |
16 |
29 |
16 |
29 |
M8Х1,25 |
M22Х1,5 |
8 |
12 |
| 25 |
G1/8 |
22 |
20 |
30 |
16 |
34 |
M10Х1,25 |
M22Х1,5 |
8 |
14 |
| 32 |
G1/8 |
22 |
22 |
30 |
16 |
39,5 |
M10Х1,25 |
M24Х2 |
8 |
14 |
| 40 |
G1/8 |
24 |
21 |
40 |
20 |
49,5 |
M12Х1,25 |
M30Х2 |
10 |
14 |
| ⌀ мм |
BH мм |
L мм |
CD мм |
SW мм |
SW2 мм |
SW3 мм |
ZM мм |
L8 мм |
XC мм |
| Стандарт |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
| 16 |
16 |
9 |
6 |
5 |
10 |
21 |
101 |
91 |
89 |
| 20 |
21 |
12 |
8 |
7 |
14 |
26 |
102 |
103 |
99 |
| 25 |
21 |
12 |
8 |
9 |
17 |
30 |
110 |
105 |
102 |
| 32 |
27 |
15 |
10 |
10 |
17 |
36 |
114 |
111 |
107 |
| 40 |
27 |
15 |
12 |
13 |
19 |
46 |
134 |
133 |
128 |
Описание габаритных размеров
| EE |
Резьба портов для подачи и отвода воздуха |
| A |
Длина резьбы штока |
| WF |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки |
| KV |
Размер ключа для крепёжной гайки круглого цилиндра |
| EW |
Ширина проушины на задней крышке |
| D |
Ширина и высота передней и задней крышек |
| KK |
Наружная резьба штока |
| BE |
Присоединительная резьба на передней крышке и проушине с отверстием на задней крышке |
| KW |
Ширина крепёжной гайки |
| BF |
Длина резьбы передней крышки |
| BH |
Длина проушины с отверстием на задней крышке |
| L |
Расстояние от задней поверхности крышки до центра отверстия проушины задней крышки |
| CD |
Диаметр крепёжного отверстия в проушине задней крышки |
| SW |
Размер и количество шлицов на штоке |
| SW2 |
Размер гайки штока «под ключ» |
| SW3 |
Размер «под ключ» |
| ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| L8 |
Длина корпуса пневмоцилиндра без учёта выступающих частей |
| XC |
Строительная длина от центра отверстия проушины до TRP (теоретической точки отсчёта) |
|
Таблица теоретических усилий
|
диаметр
цилиндра
(внутренний)
|
теоретическое усилие, Н
при рабочем давлении, бар |
| 4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
| 16 |
79 |
69 |
99 |
86 |
119 |
103 |
139 |
120 |
159 |
137 |
179 |
155 |
198 |
172 |
| 20 |
125 |
107 |
156 |
133 |
187 |
160 |
218 |
187 |
249 |
213 |
281 |
240 |
312 |
267 |
| 25 |
195 |
163 |
244 |
204 |
293 |
245 |
342 |
286 |
391 |
327 |
440 |
368 |
488 |
408 |
| 32 |
322 |
277 |
403 |
346 |
483 |
415 |
564 |
484 |
644 |
553 |
725 |
623 |
805 |
692 |
| 40 |
503 |
422 |
628 |
528 |
754 |
633 |
880 |
739 |
1005 |
844 |
1131 |
950 |
1257 |
1055 |
