Пневмоцилиндры Kipvalve KVNU ⌀8...63 мм

Пневмоцилиндры KIPVALVE серии KVNU

Круглый компактный пневмоцилиндр в корпусе из нержавеющей стали

  • 8…25 мм по стандарту ISO 6432
  • 32…63 мм по стандарту КипВальв

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:

  • Неразборный завальцованный корпус из нержавеющей стали обеспечивает жесткость конструкции
  • Имеет два варианта исполнения задней крышки:
    • комбинированная многофункциональная крышка для крепления на лапы KVLM либо на опорную стойку KVBN
    • компактная крышка без резьбы для установки в ограниченных пространствах
  • Демпфирование:
    - 8…40 мм — упругое нерегулируемое [P]
    - 16…63 мм — воздушное регулируемое [PPV]
  • Тип цилиндра: двустороннего действия
  • Установка магнитных датчиков положения поршня: с помощью крепежа «хомут» в любом месте цилиндра вдоль хода поршня
  • Диапазон хода (см. «Обозначение при заказе») от 5 до 500 мм, шаг хода 1 мм

ХАРАКТЕРИСТИКИ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип цилиндра двустороннего действия
Тип демпфирования - 8...40 мм — упругое нерегулируемое [P]
- 16...63 мм — пневматическое регулируемое [PPV]
Опрос положения поршня с помощью магнитного датчика положения серии LM*
ПНЕВМАТИЧЕСКОЕ ПРИСОЕДИНЕНИЕ в зависимости от диаметра поршня
⌀8 мм ⌀10 мм ⌀12 мм ⌀16 мм ⌀20 мм ⌀25 мм ⌀32 мм ⌀40 мм ⌀50 мм ⌀63 мм
М5 М5 М5 М5 G1/8 G1/8 G1/8 G1/4 G1/4 G1/4
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочее давление, бар 1…10 бар
Рабочая среда подготовленный сжатый воздух
Температура окружающей среды, ° С -20...+80° C

* Для опроса положения поршня рекомендуются магнитные датчики Kippribor

ВНИМАНИЕ!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.

РЕКОМЕНДАЦИИ:

  • регулярно контролировать уровень и своевременность сброса жидкости в фильтре
  • своевременно прочищать или заменять фильтрующий элемент
  • если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня

Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.

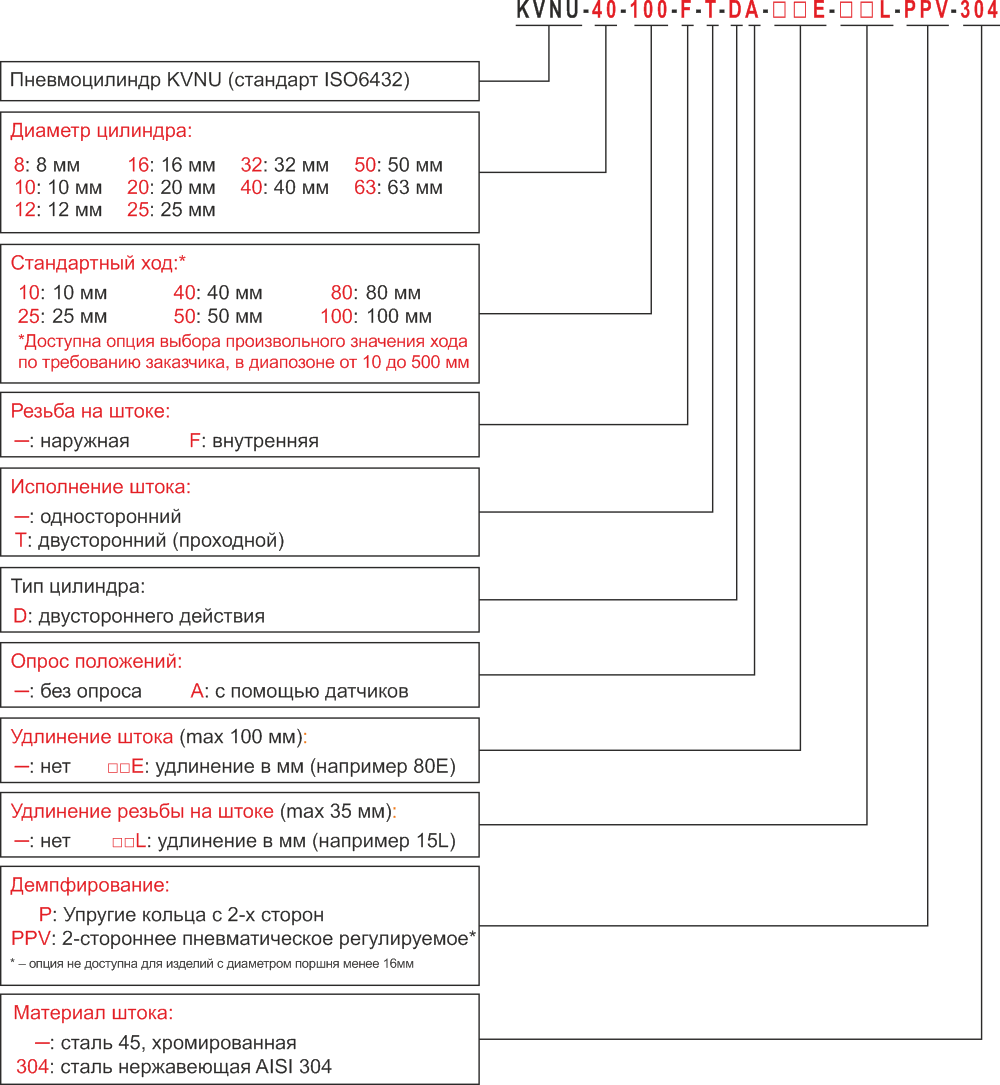

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:


МОДИФИКАЦИИ ШТОКА

ВНИМАНИЕ!В исполнении с двусторонним штоком [T] его модификация распространяется на обе стороны симметрично

ВНУТРЕННЯЯ РЕЗЬБА ШТОКА

Cимвол [F] при заказе

ВНИМАНИЕ!Данная модификация недоступна для ⌀ 8, 10, 12, 16

УДЛИНЕНИЕ ШТОКА

Cимволы [#E] при заказе

УДЛИНЕНИЕ НАРУЖНОЙ РЕЗЬБЫ ШТОКА

Cимволы [#L] при заказе

МОДИФИКАЦИЯ ЗАДНЕЙ КРЫШКИ

КОМПАКТНАЯ КРЫШКА БЕЗ РЕЗЬБЫ ДЛЯ УСТАНОВКИ В ОГРАНИЧЕННЫХ ПРОСТРАНСТВАХ

Cимволы [MQ] при заказе

РАЗМЕРЫ МОДИФИКАЦИЙ ШТОКА

    Описание размеров Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки     Внутренняя резьба штока   Глубина внутренней резьбы штока     Длина резьбы штока   Величина удлинения штока   Величина удлинения наружной резьбы штока   Размер ключа для крепёжной гайки   Ширина и высота передней и задней крышек

диаметр цилиндра (внутренний)   мм

WH мм KF AF мм A мм #E мм #L мм KV мм D мм
Стандарт ISO 6432 KIPVALVE KIPVALVE KIPVALVE ISO 6432 KIPVALVE KIPVALVE KIPVALVE ISO 6432 KIPVALVE ISO 6432 KIPVALVE
8 16 - - 12 max 100 max 10 19 15
10 16 - - 12 max 100 max 10 19 15
12 22 - - 16 max 100 max 10 24 20
16 22 - - 16 max 100 max 10 24 20
20 24 M4х0,7 12 20 max 200 max 20 29 25
25 28 M6х1 12 22 max 200 max 20 29 30
32 38 M6х1 12 22 max 200 max 35 36 34,5
40 45 M8х1,25 12 24 max 200 max 35 46 42,5
50 44 M10х1,25 16 32 max 300 max 70 56 55
63 44 M10х1,5 16 32 max 300 max 70 70 68

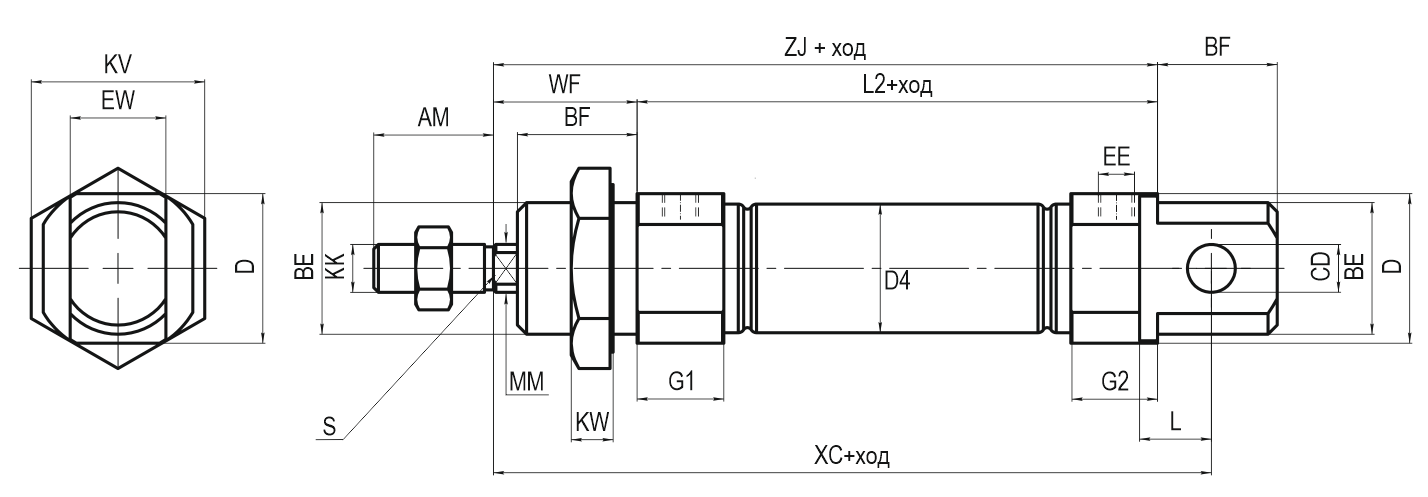

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KVNU ⌀8...25 мм

СТАНДАРТНОЕ ИСПОЛНЕНИЕ С ОДНОСТОРОННИМ ШТОКОМ



ИСПОЛНЕНИЕ С ДВУСТОРОННИМ ШТОКОМ



ISO - размеры по стандарту ISO 6432

KV - размеры по стандарту KIPVALVE

⌀ - диаметр цилиндра (внутренний)

⌀ мм EE A мм WF мм KV мм EW мм D мм KK BE KW мм
Стандарт ISO ISO ISO ISO ISO ISO ISO ISO ISO
8 M5 12 16 19 8 15 M4Х0,7 M12Х1,25 7
10 M5 12 16 19 8 15 M4Х0,7 M12Х1,25 7
12 M5 16 22 24 12 20 M6Х1 M16Х1,5 7
16 M5 16 22 24 12 20 M6Х1 M16Х1,5 7
20 G1/8 20 24 29 16 25 M8Х1,25 M22Х1,5 7
25 G1/8 22 28 29 16 30 M10Х1,25 M22Х1,5 7



⌀ мм BF мм BH мм L мм CD мм SW мм  SW2 мм   ZM мм   L8 мм   XC мм
Стандарт ISO ISO ISO ISO ISO ISO ISO ISO ISO
8 12 6 4 7 78 70 68
10 12 6 4 7 78 70 68
12 17 9 6 5 10 94 84 81
16 17 9 6 5 10 100 90 87
20 20 12 8 6 12 110 102 98
25 22 12 8 8 17 121 109 105

ОПИСАНИЕ ГАБАРИТНЫХ РАЗМЕРОВ

EE Резьба портов для подачи и отвода воздуха
A Длина резьбы штока
WF Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки
KV Размер ключа для крепёжной гайки круглого цилиндра
EW Ширина проушины на задней крышке
D Ширина и высота передней и задней крышек
KK Наружная резьба штока
BE Присоединительная резьба на передней крышке и проушине с отверстием на задней крышке
KW Ширина крепёжной гайки
BF Длина резьбы передней крышки
BH Длина проушины с отверстием на задней крышке
L Расстояние от задней поверхности крышки до центра отверстия проушины задней крышки
CD Диаметр крепёжного отверстия в проушине задней крышки
SW Размер и количество шлицов на штоке
SW2 Размер гайки штока «под ключ»
ZM Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе
L8 Длина корпуса пневмоцилиндра без учёта выступающих частей
XC Строительная длина от центра отверстия проушины до TRP (теоретической точки отсчёта)

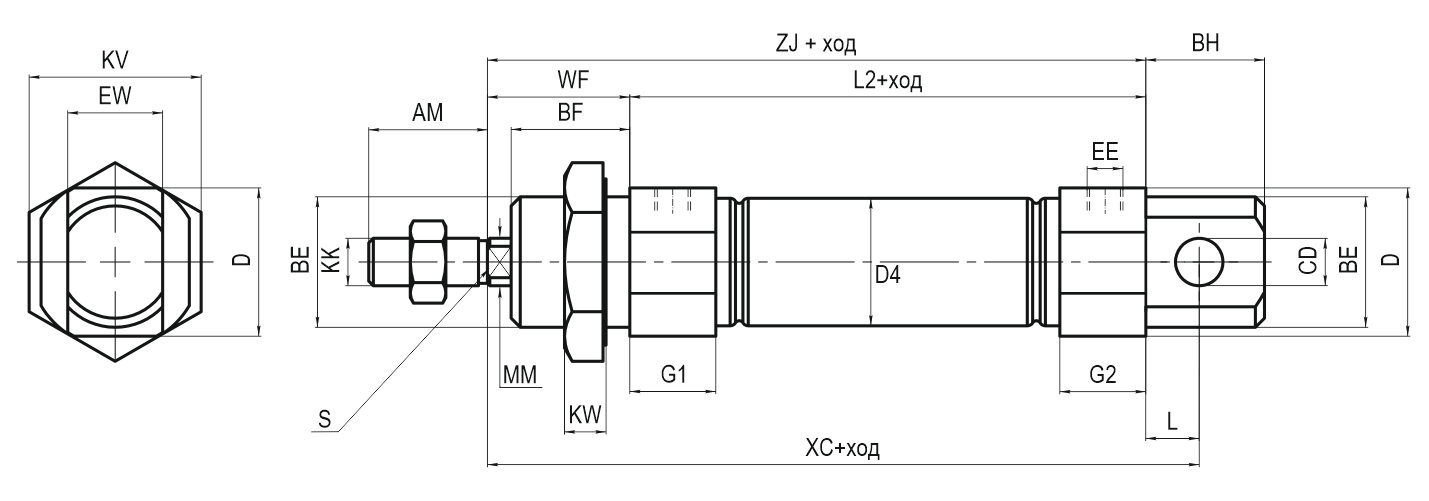

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KVNU ⌀32...40 мм

СТАНДАРТНОЕ ИСПОЛНЕНИЕ С ОДНОСТОРОННИМ ШТОКОМ



ИСПОЛНЕНИЕ С ДВУСТОРОННИМ ШТОКОМ



ISO - размеры по стандарту ISO 6432

KV - размеры по стандарту KIPVALVE

⌀ - диаметр цилиндра (внутренний)

⌀ мм EE A мм WF мм KV мм EW мм D мм KK BE KW мм
Стандарт KV KV KV KV KV KV KV KV KV
32 G1/8 22 38 36 16 34,5 M10Х1,25 M30Х1,5 7
40 G1/4 24 45 46 18 42,5 M12Х1,25 M38Х1,5 8



⌀ мм BF мм BH мм L мм CD мм SW мм SW2 мм ZM мм L8 мм XC мм
Стандарт KV KV KV KV KV KV KV KV KV
32 30 26 13 10 10 17 140 124 119
40 35 30 15 12 14 17 174 154 149

ОПИСАНИЕ ГАБАРИТНЫХ РАЗМЕРОВ

EE Резьба портов для подачи и отвода воздуха
A Длина резьбы штока
WF Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки
KV Размер ключа для крепёжной гайки круглого цилиндра
EW Ширина проушины на задней крышке
D Ширина и высота передней и задней крышек
KK Наружная резьба штока
BE Присоединительная резьба на передней крышке и проушине с отверстием на задней крышке
KW Ширина крепёжной гайки
BF Длина резьбы передней крышки
BH Длина проушины с отверстием на задней крышке
L Расстояние от задней поверхности крышки до центра отверстия проушины задней крышки
CD Диаметр крепёжного отверстия в проушине задней крышки
SW Размер и количество шлицов на штоке
SW2 Размер гайки штока «под ключ»
ZM Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе
L8 Длина корпуса пневмоцилиндра без учёта выступающих частей
XC Строительная длина от центра отверстия проушины до TRP (теоретической точки отсчёта)

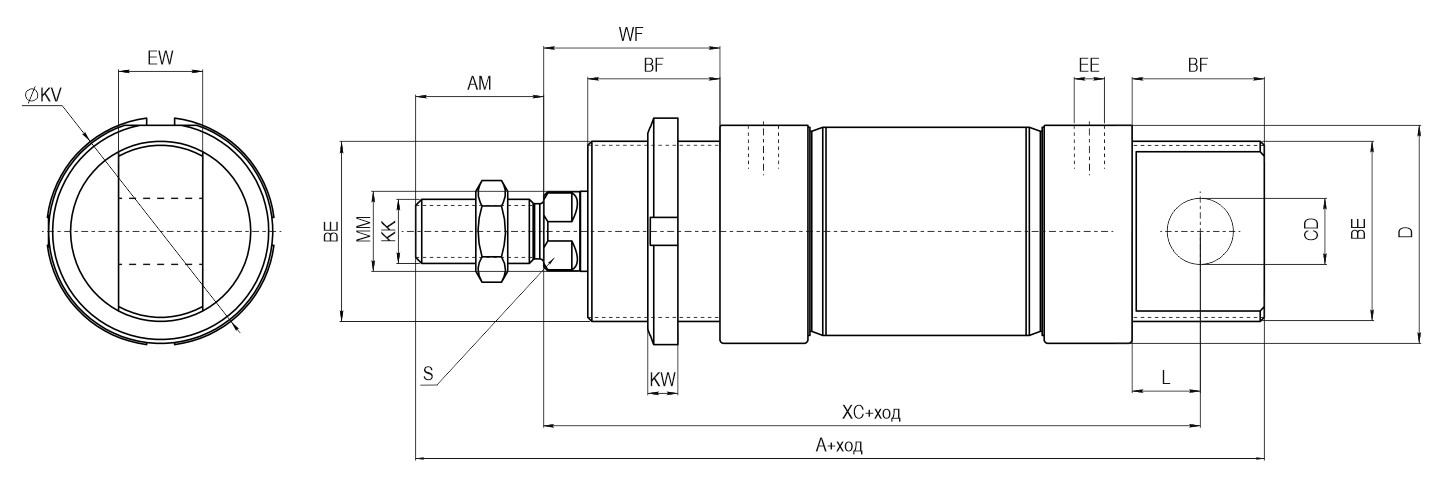

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KVNU ⌀50...63 мм

СТАНДАРТНОЕ ИСПОЛНЕНИЕ С ОДНОСТОРОННИМ ШТОКОМ

ИСПОЛНЕНИЕ С ДВУСТОРОННИМ ШТОКОМ



ISO - размеры по стандарту ISO 6432

KV - размеры по стандарту KIPVALVE

⌀ - диаметр цилиндра (внутренний)

⌀ мм EE A мм WF мм KV мм EW мм D мм KK BE KW мм
Стандарт KV KV KV KV KV KV KV KV KV
50 G1/4 32 44 56 21 55 M16х1,5 M45х1,5 8
63 G1/4 32 44 70 21 68 M16х1,5 M45х1,5 8



⌀ мм BF мм BH мм L мм CD мм SW мм SW2 мм ZM мм L8 мм XC мм
Стандарт KV KV KV KV KV KV KV KV KV
50 33 33 17 16 17 24 181 159 154
63 33 33 17 16 17 24 184 162 157

ОПИСАНИЕ ГАБАРИТНЫХ РАЗМЕРОВ

EE Резьба портов для подачи и отвода воздуха
A Длина резьбы штока
WF Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки
KV Размер ключа для крепёжной гайки круглого цилиндра
EW Ширина проушины на задней крышке
D Ширина и высота передней и задней крышек
KK Наружная резьба штока
BE Присоединительная резьба на передней крышке и проушине с отверстием на задней крышке
KW Ширина крепёжной гайки
BF Длина резьбы передней крышки
BH Длина проушины с отверстием на задней крышке
L Расстояние от задней поверхности крышки до центра отверстия проушины задней крышки
CD Диаметр крепёжного отверстия в проушине задней крышки
SW Размер и количество шлицов на штоке
SW2 Размер гайки штока «под ключ»
ZM Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе
L8 Длина корпуса пневмоцилиндра без учёта выступающих частей
XC Строительная длина от центра отверстия проушины до TRP (теоретической точки отсчёта)

Таблица теоретических усилий

диаметр
цилиндра
(внутренний)

теоретическое усилие, Н
при рабочем давлении, бар
4 5 6 7 8 9 10

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

выдви

жение

вытяги

вание

8 19 15 23 18 28 22 33 26 37 29 42 33 47 37
10 30 26 38 33 45 39 53 46 60 52 68 59 75 65
12 44 35 55 43 66 52 77 61 88 69 99 78 110 87
16 79 69 99 86 119 103 139 120 159 137 179 155 198 172
20 125 107 156 133 187 160 218 187 249 213 281 240 312 267
25 195 163 244 204 293 245 342 286 391 327 440 368 488 408
32 322 277 403 346 483 415 564 484 644 553 725 623 805 692
40 503 422 628 528 754 633 880 739 1005 844 1131 950 1257 1055
50 785 660 982 825 1178 990 1374 1155 1571 1320 1767 1485 1963 1650
63 1247 1121 1558 1402 1870 1682 2182 1962 2493 2243 2805 2523 3117 2803
