Профильный цилиндр в компактном квадратном корпусе
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- Установочные, присоединительные и габаритные размеры: по стандарту КипВальв
- Рекомендуется для установки в ограниченном пространстве
- Разборный ремонтопригодный корпус
- Демпфирование: упругое нерегулируемое [P]
- Тип цилиндра: двустороннего действия
- Установка стандартных квадратных магнитных датчиков положения поршня: в Т-паз с трех сторон
- Диапазон хода (см. «Обозначение при заказе»)
- стандартный - 5...400 мм
- по запросу - любой 5...400 мм, шаг хода 1 мм

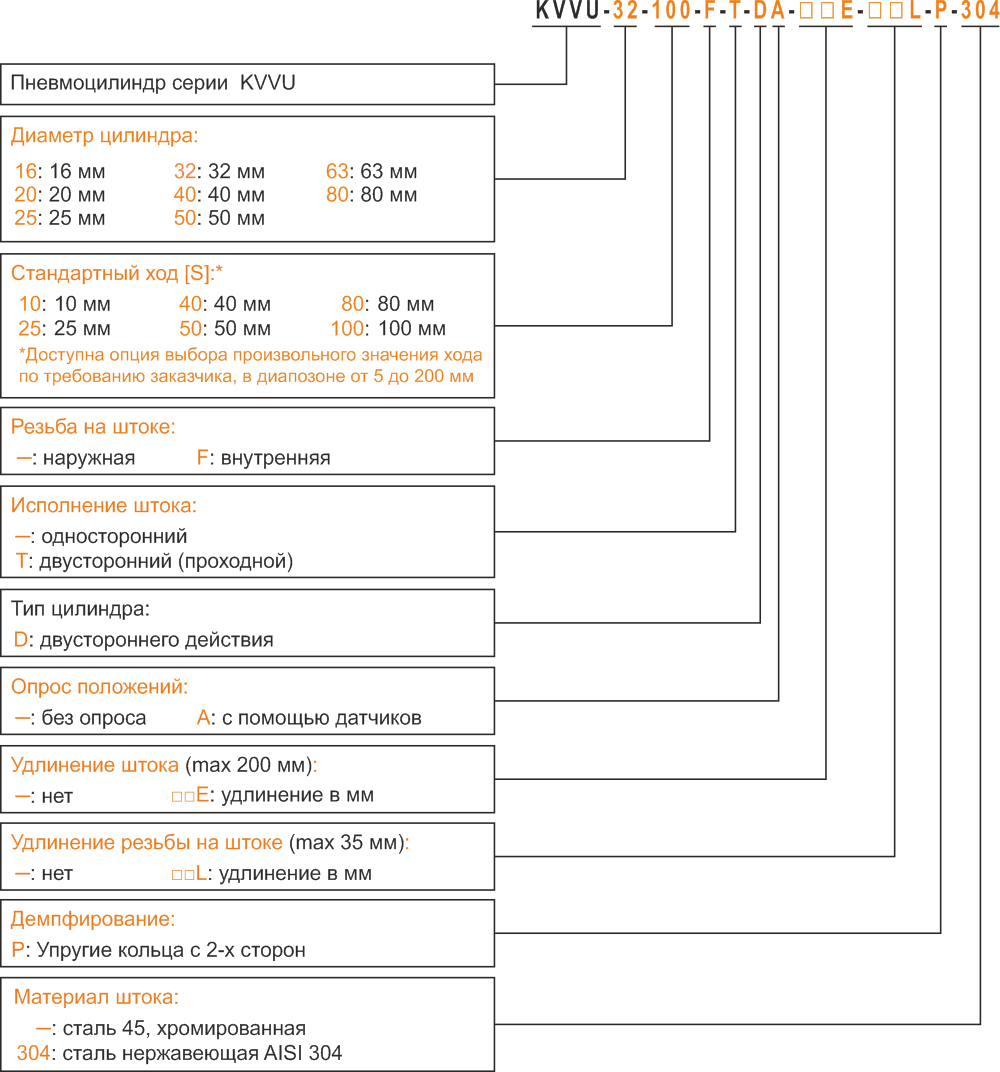

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:
МОДИФИКАЦИИ ШТОКА
ВНИМАНИЕ!В исполнении с двусторонним штоком [T] его модификация распространяется на обе стороны симметрично
ВНУТРЕННЯЯ РЕЗЬБА ШТОКА
Cимвол [F] при заказе
УДЛИНЕНИЕ ШТОКА
Cимволы [#E] при заказе
УДЛИНЕНИЕ НАРУЖНОЙ РЕЗЬБЫ ШТОКА
Cимволы [#L] при заказе
РАЗМЕРЫ МОДИФИКАЦИЙ ШТОКА
| Описание размеров |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки |
Внутренняя резьба штока |
Глубина внутренней резьбы штока |
Длина резьбы штока |
Величина удлинения штока |
Величина удлинения наружной резьбы штока |
|
диаметр цилиндра (внутренний) мм
|
WH мм |
KF |
AF мм |
A мм |
#E мм |
#L мм |
| Стандарт |
KIPVALVE |
KIPVALVE |
KIPVALVE |
KIPVALVE |
KIPVALVE |
KIPVALVE |
| 16 |
4 |
M4 |
10 |
20 |
max 100 |
max 10 |
| 20 |
4 |
M5 |
12 |
22 |
max 200 |
max 20 |
| 25 |
5,5 |
M5 |
12 |
22 |
max 200 |
max 20 |
| 32 |
6 |
M6 |
14 |
22 |
max 200 |
max 20 |
| 40 |
6,5 |
M6 |
14 |
22 |
max 200 |
max 20 |
| 50 |
7,5 |
M8 |
16 |
24 |
max 300 |
max 20 |
| 63 |
7,5 |
M8 |
16 |
24 |
max 300 |
max 20 |
| 80 |
8 |
M10 |
20 |
32 |
max 400 |
max 30 |

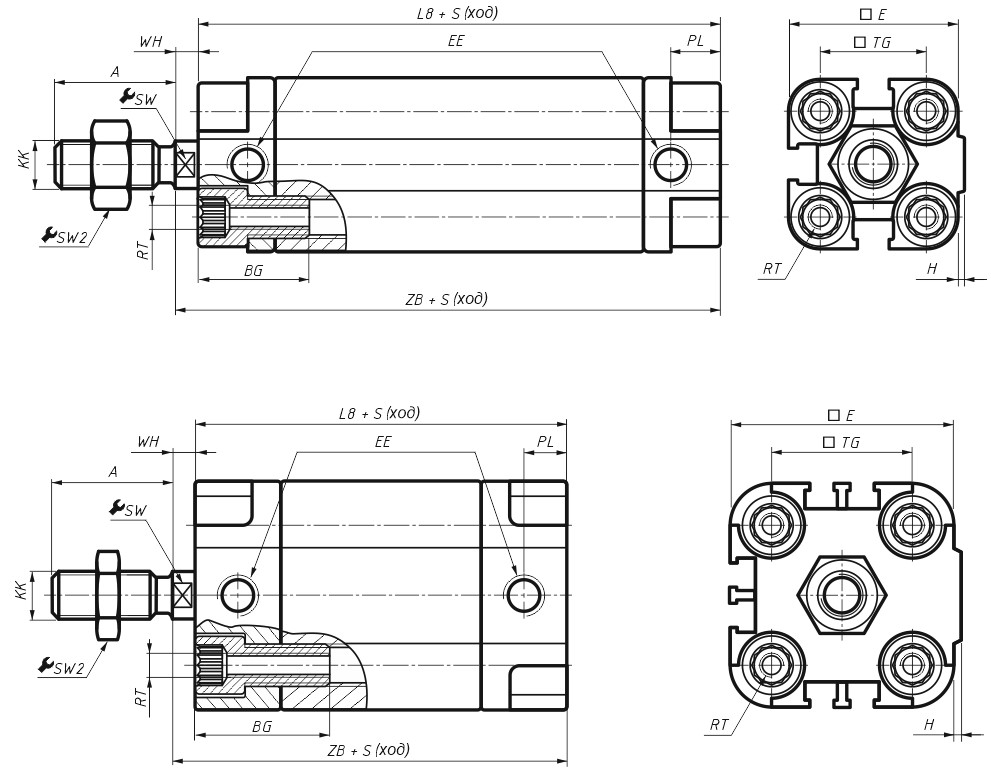

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KVVU ⌀16...25 мм
ИСПОЛНЕНИЕ С ОДНОСТОРОННИМ ШТОКОМ
ИСПОЛНЕНИЕ С ДВУСТОРОННИМ ШТОКОМ
KV - размеры по стандарту KIPVALVE
⌀ - диаметр цилиндра (внутренний)
| ⌀мм |
EE |
A мм |
WH мм |
L8 мм |
H мм |
BG мм |
PL мм |
ZM мм |
| Стандарт |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
| 16 |
M5 |
20 |
4 |
39 |
1 |
16 |
8 |
47 |
| 20 |
M5 |
22 |
4 |
39 |
1,5 |
18 |
8 |
47,5 |
| 25 |
M5 |
22 |
5,5 |
40,5 |
1,5 |
18 |
8 |
51,5 |
| ⌀ мм |
KK |
RT |
ZB мм |
SW мм |
SW2 мм |
SW3 мм |
E мм |
TG мм |
| Стандарт |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
| 16 |
M8Х1,25 |
M4 |
43 |
7 |
13 |
5 |
29 |
18 |
| 20 |
M10Х1,25 |
M5 |
43,5 |
9 |
17 |
6 |
36 |
22 |
| 25 |
M10Х1,25 |
M5 |
46 |
9 |
17 |
6 |
40 |
26 |
ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KVVU ⌀32...80 мм
ИСПОЛНЕНИЕ С ОДНОСТОРОННИМ ШТОКОМ
ИСПОЛНЕНИЕ С ДВУСТОРОННИМ ШТОКОМ
KV - размеры по стандарту KIPVALVE
⌀ - диаметр цилиндра (внутренний)
| ⌀ мм |
EE |
A мм |
WH мм |
L8 мм |
H мм |
BG мм |
PL мм |
ZM мм |
| Стандарт |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
| 32 |
G1/8 |
22 |
6 |
45 |
2 |
20 |
8 |
57 |
| 40 |
G1/8 |
22 |
6,5 |
46,5 |
2,5 |
20 |
8 |
59,5 |
| 50 |
G1/8 |
24 |
7,5 |
48 |
3 |
20 |
8 |
63 |
| 63 |
G1/8 |
24 |
7,5 |
50,5 |
4 |
25 |
8 |
65,5 |
| 80 |
G1/8 |
32 |
8 |
56,5 |
4 |
25 |
8 |
72,5 |
| ⌀ мм |
KK |
RT |
ZB мм |
SW мм |
SW2 мм |
SW3 мм |
E мм |
TG мм |
| Стандарт |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
KV |
| 32 |
M10Х1,25 |
M6 |
51 |
10 |
17 |
8 |
50 |
32 |
| 40 |
M10Х1,25 |
M6 |
53 |
10 |
17 |
8 |
60 |
42 |
| 50 |
M12Х1,25 |
M8 |
55,5 |
13 |
19 |
10 |
68 |
50 |
| 63 |
M12Х1,25 |
M10 |
58 |
13 |
19 |
12 |
87 |
62 |
| 80 |
M16Х1,5 |
M10 |
64,5 |
17 |
24 |
12 |
107 |
82 |
ОПИСАНИЕ ГАБАРИТНЫХ РАЗМЕРОВ
| EE |
Резьба портов для подачи и отвода воздуха |
| A |
Длина резьбы штока |
| WH |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки |
| L8 |
Длина корпуса пневмоцилиндра без учёта выступающих частей |
| H |
Величина выступа |
| BG |
Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров |
| PL |
Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха |
| ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| KK |
Наружная резьба штока |
| RT |
Внутренняя резьба для крепления монтажных элементов передней и задней крышек |
| ZB |
Строительная длина от задней крышки до TRP (теоретической точки отсчёта) |
| SW |
Размер и количество шлицов на штоке |
| SW2 |
Размер гайки штока «под ключ» |
| SW3 |
Размер «под ключ» |
| E |
Ширина / Высота корпуса цилиндра |
| TG |
Межцентровое расстояние между крепёжными резьбами |
|
ХАРАКТЕРИСТИКИ ПНЕВМОЦИЛИНДРОВ KVVU:
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Тип цилиндра |
двустороннего действия |
| Тип демпфирования |
упругое нерегулируемое [P] |
| Опрос положения поршня |
с помощью магнитного датчика положения серии LM* |
| ПНЕВМАТИЧЕСКОЕ ПРИСОЕДИНЕНИЕ в зависимости от диаметра поршня |
| ⌀16 мм |
⌀20 мм |
⌀25 мм |
⌀32 мм |
⌀40 мм |
⌀50 мм |
⌀63 мм |
⌀80 мм |
| М5 |
М5 |
М5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ |
| Рабочее давление, бар |
1…10 бар |
| Рабочая среда |
подготовленный сжатый воздух |
| Температура окружающей среды, ° С |
-20...+80° C |
* Для опроса положения поршня рекомендуются магнитные датчики Kippribor
ВНИМАНИЕ!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.
РЕКОМЕНДАЦИИ:
- регулярно контролировать уровень и своевременность сброса жидкости в фильтре
- своевременно прочищать или заменять фильтрующий элемент
- если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня
Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.
Таблица теоретических усилий
|
диаметр
цилиндра
(внутренний)
|
теоретическое усилие, Н
при рабочем давлении, бар |
| 4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
выдви
жение
|
вытяги
вание
|
| 16 |
79 |
69 |
99 |
86 |
119 |
103 |
139 |
120 |
159 |
137 |
179 |
155 |
198 |
172 |
| 20 |
125 |
107 |
156 |
133 |
187 |
160 |
218 |
187 |
249 |
213 |
281 |
240 |
312 |
267 |
| 25 |
195 |
163 |
244 |
204 |
293 |
245 |
342 |
286 |
391 |
327 |
440 |
368 |
488 |
408 |
| 32 |
322 |
277 |
403 |
346 |
483 |
415 |
564 |
484 |
644 |
553 |
725 |
623 |
805 |
692 |
| 40 |
503 |
422 |
628 |
528 |
754 |
633 |
880 |
739 |
1005 |
844 |
1131 |
950 |
1257 |
1055 |
| 50 |
785 |
660 |
982 |
825 |
1178 |
990 |
1374 |
1155 |
1571 |
1320 |
1767 |
1485 |
1963 |
1650 |
| 63 |
1247 |
1121 |
1558 |
1402 |
1870 |
1682 |
2182 |
1962 |
2493 |
2243 |
2805 |
2523 |
3117 |
2803 |
| 80 |
2011 |
1814 |
2513 |
2268 |
3016 |
2721 |
3519 |
3175 |
4021 |
3628 |
4524 |
4082 |
5027 |
4535 |
