Миницилиндр в профильном квадратном корпусе
Функциональные особенности:
- Установочные, присоединительные и габаритные размеры: по «азиатскому» стандарту
- Имеет компактные габаритные размеры (крышки вставляются сразу в корпус и фиксируются стопорными кольцами)
- Разборный ремонтопригодный корпус
- Демпфирование: упругое нерегулируемое [P]. Для ⌀ 12, 16 мм — не предусмотрено.
- Тип цилиндра: двустороннего действия
- Установка магнитных датчиков положения поршня: в L-паз с трех сторон c помощью скобы на датчике
- Диапазон хода (см. «Обозначение при заказе»)
- стандартный - 5...400 мм
- по запросу - любой 5...400 мм, шаг хода 1 мм
ХАРАКТЕРИСТИКИ:
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Тип цилиндра |
двустороннего действия |
| Тип демпфирования |
⌀12, 16 мм - не предусмотрено
⌀20...100 мм - упругое нерегулируемое [P] |
| Опрос положения поршня |
с помощью магнитного датчика положения серии LM |
| ПНЕВМАТИЧЕСКОЕ ПРИСОЕДИНЕНИЕ в зависимости от диаметра поршня |
| ⌀12 мм |
⌀16 мм |
⌀20 мм |
⌀25 мм |
⌀32 мм |
⌀40 мм |
⌀50 мм |
⌀63 мм |
⌀80 мм |
⌀100 мм |
| M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
G3/8 |
G3/8 |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ |
| Рабочее давление, бар |
1…10 бар |
| Рабочая среда |
подготовленный сжатый воздух |
| Температура окружающей среды, ° С |
-20...+80° C |
ВНИМАНИЕ!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.
РЕКОМЕНДАЦИИ:
- регулярно контролировать уровень и своевременность сброса жидкости в фильтре
- своевременно прочищать или заменять фильтрующий элемент
- если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня
Однако необходимо помнить, что многократная пересборка допускается только у шпильковых пневмоцилиндров, и без организации регулярной системы техобслуживания системы воздухоподготовки цилиндр неминуемо выйдет из строя.

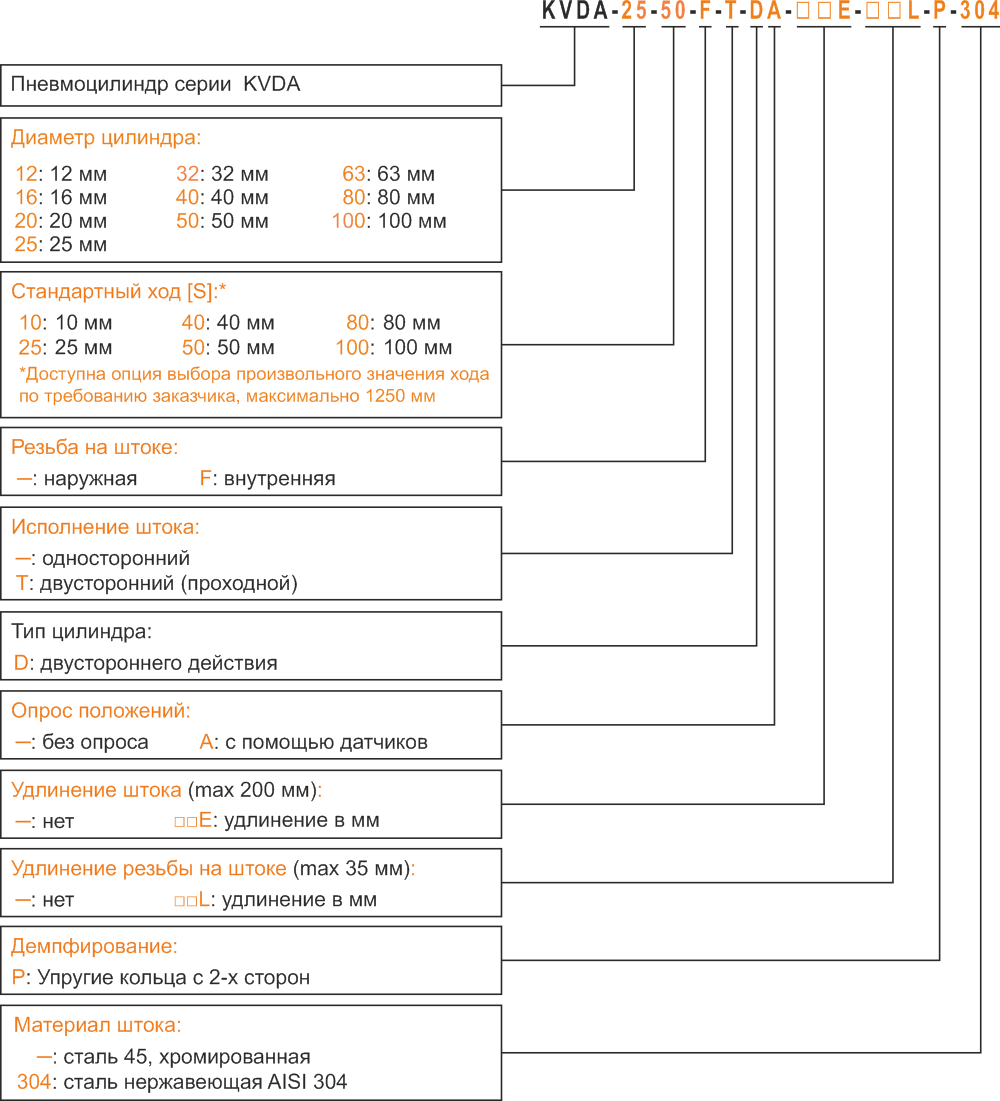

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:
МОДИФИКАЦИИ ШТОКА
ВНИМАНИЕ!В исполнении с двусторонним штоком [T] его модификация распространяется на обе стороны симметрично
ВНУТРЕННЯЯ РЕЗЬБА ШТОКА
Cимвол [F] при заказе
УДЛИНЕНИЕ ШТОКА
Cимволы [#E] при заказе
УДЛИНЕНИЕ НАРУЖНОЙ РЕЗЬБЫ ШТОКА
Cимволы [#L] при заказе
РАЗМЕРЫ МОДИФИКАЦИЙ ШТОКА
| Описание размеров |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки |
Внутренняя резьба штока |
Глубина внутренней резьбы штока |
Длина резьбы штока |
Величина удлинения штока |
Величина удлинения наружной резьбы штока |
|
диаметр цилиндра (внутренний) мм
|
WH мм |
KF |
AF мм |
A мм |
#E мм |
#L мм |
| Стандарт |
KIPVALVE |
KIPVALVE |
KIPVALVE |
KIPVALVE |
KIPVALVE |
KIPVALVE |
| 12 |
5,5 |
M3 |
6 |
12 |
max 100 |
max 10 |
| 16 |
5,5 |
M3 |
6 |
12 |
max 100 |
max 10 |
| 20 |
5,5 |
M4 |
8 |
15 |
max 200 |
max 20 |
| 25 |
6 |
M5 |
10 |
17 |
max 200 |
max 20 |
| 32 |
7 |
M6 |
12 |
18 |
max 200 |
max 35 |
| 40 |
7 |
M8 |
12 |
28 |
max 200 |
max 35 |
| 50 |
9 |
M10 |
15 |
28 |
max 300 |
max 70 |
| 63 |
9 |
M10 |
15 |
28 |
max 300 |
max 70 |
| 80 |
11 |
M14х1,5 |
20 |
33 |
max 400 |
max 70 |
| 100 |
12 |
M18х1,5 |
20 |
38 |
max 400 |
max 70 |

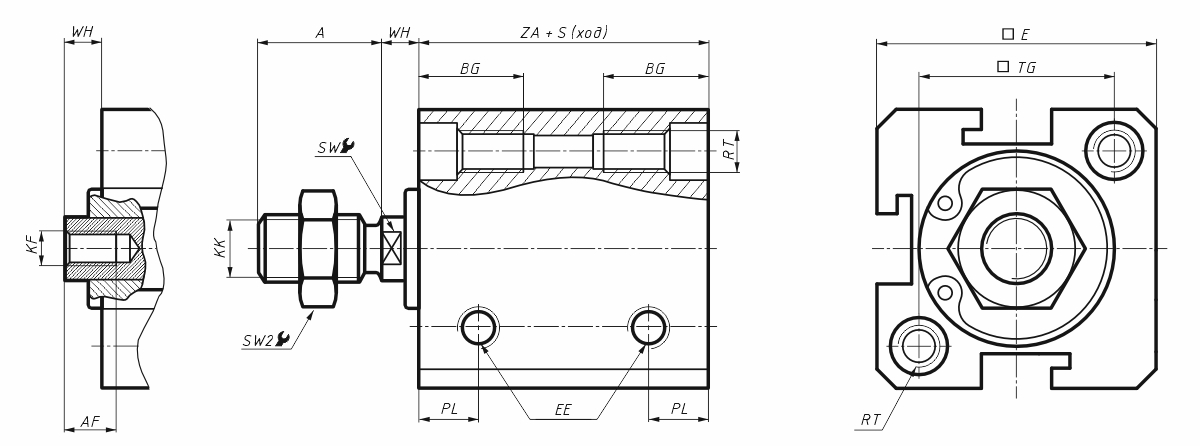

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KVDA ⌀12, 16 ММ
СТАНДАРТНОЕ ИСПОЛНЕНИЕ С ОДНОСТОРОННИМ ШТОКОМ
ИСПОЛНЕНИЕ С ДВУСТОРОННИМ ШТОКОМ
Airtac - размеры по "азиатскому" стандарту
⌀ - диаметр цилиндра (внутренний)
| ⌀ мм |
EE |
A мм |
WH мм |
L8 мм |
H мм |
BG мм |
PL мм |
| Стандарт |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
| 12 |
M5 |
12 |
5,5 |
28 |
– |
12 |
7 |
| 16 |
M5 |
12 |
5,5 |
29 |
– |
12 |
7,5 |
| ⌀ мм |
KK |
RT |
SW мм |
SW2 мм |
ZM мм |
E мм |
TG мм |
| Стандарт |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
| 12 |
M5Х0,8 |
M5Х0,8 |
5 |
8 |
39 |
25 |
16,2 |
| 16 |
M5Х0,8 |
M5,0.8 |
5 |
8 |
40 |
29 |
18,2 |
ОПИСАНИЕ ГАБАРИТНЫХ РАЗМЕРОВ
| EE |
Резьба портов для подачи и отвода воздуха |
| A |
Длина резьбы штока |
| WH |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки |
| L8 |
Длина корпуса пневмоцилиндра без учёта выступающих частей |
| H |
Величина выступа |
| BG |
Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров |
| PL |
Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха |
| KK |
Наружная резьба штока |
| RT |
Внутренняя резьба для крепления монтажных элементов передней и задней крышек |
| SW |
Размер и количество шлицов на штоке |
| SW2 |
Размер гайки штока «под ключ» |
| ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| E |
Ширина / Высота корпуса цилиндра |
| TG |
Межцентровое расстояние между крепёжными резьбами |
|

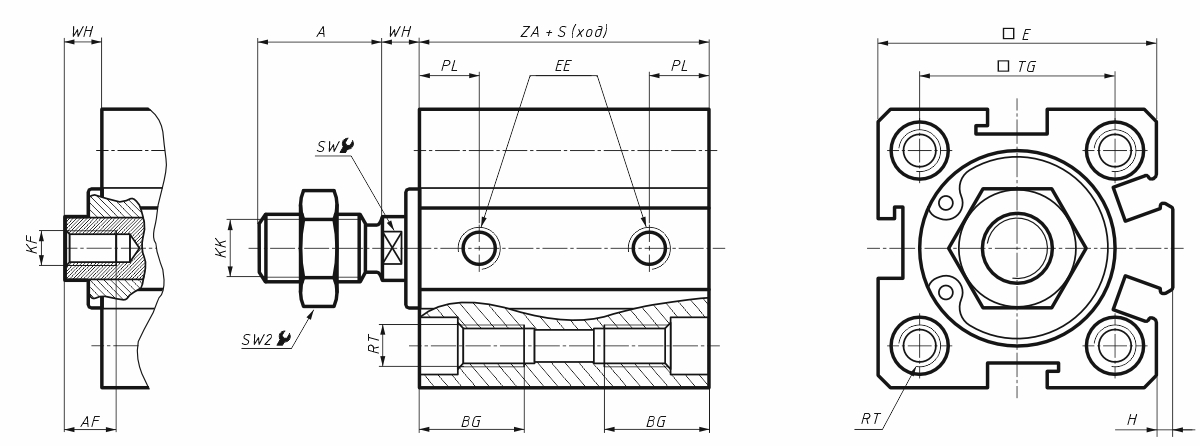

ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KVDA ⌀25...100 ММ
СТАНДАРТНОЕ ИСПОЛНЕНИЕ С ОДНОСТОРОННИМ ШТОКОМ
ИСПОЛНЕНИЕ С ДВУСТОРОННИМ ШТОКОМ
Airtac - размеры по "азиатскому" стандарту
⌀ - диаметр цилиндра (внутренний)
| ⌀ мм |
EE |
A мм |
WH мм |
L8 мм |
H мм |
BG мм |
PL мм |
| Стандарт |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
| 20 |
M5 |
15 |
5,5 |
30 |
2 |
14 |
8 |
| ⌀ мм |
KK |
RT |
SW мм |
SW2 мм |
ZM мм |
E мм |
TG мм |
| Стандарт |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
| 20 |
M6Х1 |
M5Х0.8 |
6 |
10 |
41 |
34 |
24 |
Описание габаритных размеров
| EE |
Резьба портов для подачи и отвода воздуха |
| A |
Длина резьбы штока |
| WH |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки |
| L8 |
Длина корпуса пневмоцилиндра без учёта выступающих частей |
| H |
Величина выступа |
| BG |
Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров |
| PL |
Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха |
| KK |
Наружная резьба штока |
| RT |
Внутренняя резьба для крепления монтажных элементов передней и задней крышек |
| SW |
Размер и количество шлицов на штоке |
| SW2 |
Размер гайки штока «под ключ» |
| ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| E |
Ширина / Высота корпуса цилиндра |
| TG |
Межцентровое расстояние между крепёжными резьбами |
|
ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KIPVALVE СЕРИИ KVDA ⌀25...100 ММ
СТАНДАРТНОЕ ИСПОЛНЕНИЕ С ОДНОСТОРОННИМ ШТОКОМ
ИСПОЛНЕНИЕ С ДВУСТОРОННИМ ШТОКОМ
Airtac - размеры по "азиатскому" стандарту
⌀ - диаметр цилиндра (внутренний)
| ⌀ мм |
EE |
A мм |
WH мм |
L8 мм |
H мм |
BG мм |
PL мм |
| Стандарт |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
| 25 |
M5 |
17 |
6 |
32 |
2 |
15 |
8,5 |
| 32 |
G1/8 |
18 |
7 |
35 |
6 |
16 |
9 |
| 40 |
G1/8 |
28 |
7 |
36 |
6,5 |
20 |
10 |
| 50 |
G1/4 |
28 |
9 |
38 |
9,5 |
25 |
11 |
| 63 |
G1/4 |
28 |
9 |
42 |
9,5 |
25 |
12 |
| 80 |
G3/8 |
33 |
11 |
51 |
10 |
25 |
15 |
| 100 |
G3/8 |
38 |
12 |
61 |
10 |
30 |
20 |
| ⌀ мм |
KK |
RT |
SW мм |
SW2 мм |
ZM мм |
E мм |
TG мм |
| Стандарт |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
Airtac |
| 25 |
M8Х1,25 |
M6Х1 |
8 |
12 |
44 |
40 |
28 |
| 32 |
M10Х1,25 |
M6Х1 |
10 |
17 |
49 |
44 |
34 |
| 40 |
M14Х1,5 |
M8Х1,25 |
14 |
19 |
50 |
52 |
40 |
| 50 |
M18Х1,5 |
M8Х1,25 |
17 |
27 |
56 |
62 |
48 |
| 63 |
M18Х1,5 |
M8Х1,25 |
17 |
27 |
60 |
75 |
60 |
| 80 |
M22Х1,5 |
M12Х1,75 |
22 |
32 |
73 |
94 |
74 |
| 100 |
M26Х1,5 |
M14Х2 |
27 |
36 |
85 |
114 |
90 |
ОПИСАНИЕ ГАБАРИТНЫХ РАЗМЕРОВ
| EE |
Резьба портов для подачи и отвода воздуха |
| A |
Длина резьбы штока |
| WH |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки |
| L8 |
Длина корпуса пневмоцилиндра без учёта выступающих частей |
| H |
Величина выступа |
| BG |
Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров |
| PL |
Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха |
| KK |
Наружная резьба штока |
| RT |
Внутренняя резьба для крепления монтажных элементов передней и задней крышек |
| SW |
Размер и количество шлицов на штоке |
| SW2 |
Размер гайки штока «под ключ» |
| ZM |
Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| E |
Ширина / Высота корпуса цилиндра |
| TG |
Межцентровое расстояние между крепёжными резьбами |
|
