Вилки штока KIPVALVE серии KVSG

Вилочные головки KIPVALVE серии KVSG

Наконечники в форме вилки серии KVSG предназначены для установки на штоки пневматических цилиндров с резьбой, выполненной по ISO 15552, с целью соединения исполнительного механизма (цилиндра) с перемещаемым узлом.

Основой конструкции наконечника является фрезерованный корпус из оцинкованной стали 20. С торца корпуса есть отверстие с резьбой для установки на шток цилиндра. Противоположная сторона корпуса представляет собой двойную серьгу (вилку) с осью для соединения с приводимым в движение механизмом.

Основные особенности:

  • Оцинкованное покрытие корпуса защищает наконечник от коррозии;
  • Большой ряд типоразмеров наконечников расширяет диапазон их применения от небольших механизмов до силовых узлов перемещения.

Совместимы с пневмоцилиндрами KIPVALVE серий

KVNG KVSC KVNC KVBC KVDN KVVU KVDA KVNU KVMAL

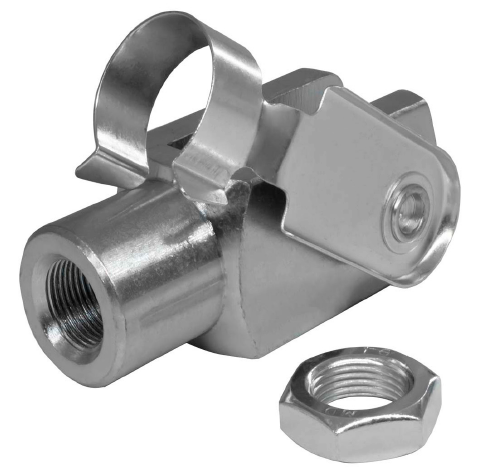

Вилка штока KVSG по стандарту ISO 8140

В комплекте — ось с быстросъёмным фиксатором:

  • удобство в использовании: монтаж без инструментов
  • подходит, когда требуется частое разъединение конструкции





KK
CK
мм
D3
мм
LE
мм
CL
мм
CM
мм
L1
мм
CE
мм
L3
мм
ER
MAX, мм
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
M4×0,7
4
8
8
8
4
21
16
6
6,5
KVSG–M4×0,7–ISO
M6×1,0
6
10
12
12
6
31
24
9
9,5
KVSG–M6×1,0–ISO
M8×1,25
8
14
16
16
8
42
32
12
13
KVSG–M8×1,25–ISO
M10×1,25
10
18
20
20
10
52
40
15
16
KVSG–M10×1,25–ISO
M12×1,25
12
20
24
24
12
62
48
18
19
KVSG–M12×1,25–ISO
M16×1,5
16
26
32
32
16
83
64
24
25
KVSG–M16×1,5–ISO
M20×1,5
20
34
40
40
20
105
80
30
32
KVSG–M20×1,5–ISO



Монтаж на шток

Комплект поставки

КОМПЛЕКТУЮЩИЕ шт
Вилка штока KVSG 1
Ось с быстросъёмным фиксатором 1
Контргайка 1

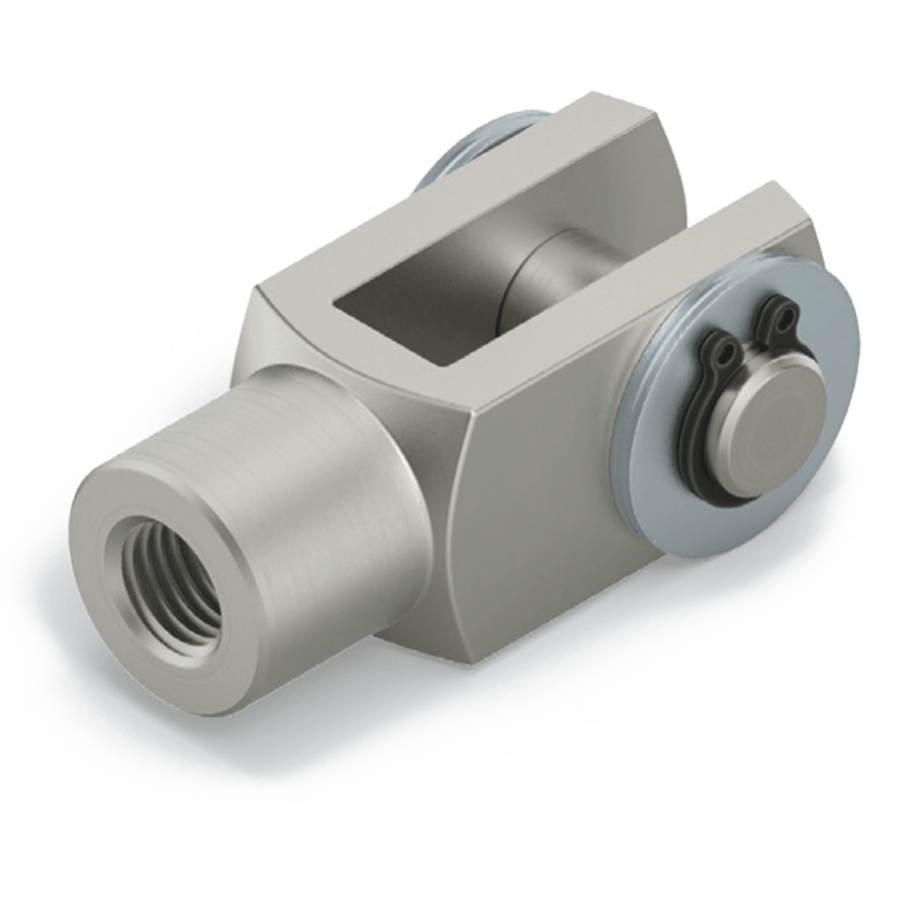

Вилка штока KVSG–SE по стандарту ISO 8140

В комплекте — ось со стопорными кольцами:

  • защита от самопроизвольного разъединения подвижной конструкции
  • стопорные кольца снижают риск случайного расцепления элементов



KK
CK
мм
D3
мм
LE
мм
CL
мм
CM
мм
L1
мм
CE
мм
L3
мм
ER
MAX, мм
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
M4×0,7
4
8
8
8
4
21
16
6
6,5
KVSG–M4×0,7–ISO–SE
M6×1,0
6
10
12
12
6
31
24
9
9,5
KVSG–M6×1,0–ISO–SE
M8×1,25
8
14
16
16
8
42
32
12
13
KVSG–M8×1,25–ISO–SE
M10×1,25
10
18
20
20
10
52
40
15
16
KVSG–M10×1,25–ISO–SE
M12×1,25
12
20
24
24
12
62
48
18
19
KVSG–M12×1,25–ISO–SE
M16×1,5
16
26
32
32
16
83
64
24
25
KVSG–M16×1,5–ISO–SE
M20×1,5
20
34
40
40
20
105
80
30
32
KVSG–M20×1,5–ISO–SE
M27×2,0
30
48
54
55
30
148
110
40
45
KVSG–M27×2,0–ISO–SE
M36×2,0
35
60
72
70
35
188
144
54
57
KVSG–M36×2,0–ISO–SE
M42×2,0
40
70
84
85
40
232
168
64
77
KVSG–M42×2,0–ISO–SE
M48×2,0
50
82
96
96
50
265
192
73
88
KVSG–M48×2,0–ISO–SE



Монтаж на шток

Комплект поставки

КОМПЛЕКТУЮЩИЕ шт
Вилка штока KVSG–SE 1
Ось со стопорными кольцами 1
