Линейные направляющие Kipvalve серий KVENG и KVEN для пневмоцилиндров

Направляющие для пневмоцилиндров KIPVALVE применяются для предотвращения вращения штока пневмоцилиндра и для исключения радиальных нагрузок на штоке. С применением направляющих обеспечивается более высокая точность перемещения объектов в различных технологических операциях.

Серия KVENG - направляющая скольжения, используются со всеми цилиндрами, соответствующими стандартам ISO 15552.
Серия KVEN - направляющая скольжения, используется со всеми цилиндрами, соответствующими стандартам ISO 6432.

---

Линейные направляющие KIPVALVE серии KVEN ISO 6432, ⌀ 12…25 мм

Линейные направляющие KVEN используются с пневмоцилиндрами стандарта ISO 6432 для исключения боковых нагрузок на шток, предотвращения его поворота и обеспече

Особенно актуальны при большом вылете штока, когда изгибающий момент на нём максимален.



Функциональные особенности

• Корпус из алюминиевого сплава — малая собственная масса при высокой жёсткости снижает инерционную нагрузку при быстрых циклах
• Плавающая гайка в точке крепления штока к траверсе компенсирует микронесоосность, исключая заклинивание при монтаже и в процессе работы
• Монтажные отверстия на корпусе позволяют выполнять горизонтальный, вертикальный монтаж с любой из четырёх сторон
• Исполнение направляющей с подшипником скольжения — для высоких нагрузок и загрязнённой среды
• Полная совместимость со всеми цилиндрами с присоединительными размерами по ISO 6432
• Крепление к цилиндру без дополнительных аксессуаров с помощью гайки крышки цилиндра



Совместимые серии

KVNU



Технические характеристики:

Тип		KVEN
Диаметр поршня		12	16	20	25
Ход, мм		5…250
Стандарт устанавливаемого цилиндра		с присоединительными размерами по стандарту ISO 6432
Тип направляющей		с подшипником скольжения
Монтаж к поверхности		с помощью крепёжных винтов (в комплект не входят)
Положение монтажа		любое
Температура окружающей среды, °С		-20...+80 °C
Материалы	корпус	алюминий
	стержни	хромированная сталь СК45
	подшипник	бронза
	траверса	алюминий или нержавеющая сталь



Монтаж направляющей к цилиндру

Плавающая гайка в точке крепления штока к траверсе компенсирует микронесоосность, исключая заклинивание при монтаже и в процессе работы	Монтаж к передней крышке цилиндра осуществляется с помощью комплектной гайки	Монтаж штока к траверсе: навинтите плавающую гайку на шток и затяните контргайку ключом, удерживая плавающую гайку во избежание проворачивания



Монтаж направляющей к поверхности

Монтаж к поверхности осуществляется с помощью крепёжных винтов, с любой из четырёх сторон корпуса направляющей. Для этого на корпусе предусмотрено 10 монтажных отверстий: на боковых гранях — 8 отверстий (по 4 с каждой стороны), на верхней грани — 2 сквозных отверстия		Пример монтажа на элементе конвейера



Допустимая нагрузка на траверсу

A - плечо
X - расстояние до центра тяжести рабочей нагрузки
S - центр тяжести рабочей нагрузки
M - крутящий момент



Габаритные размеры KIPVALVE KVEN для диаметра 12, 16 мм:



Диаметр цилиндра, мм	B1 -0,3	B2	B3 ±0,15	B4	B5	B6 ±0,15	D1	D2	D3	D4	D5	D6 ±0,2	D8 ±0,2	H1 -0,4	H2	H3 ±0,15	H4
12	30	28	47	26	16	23	14	M5	10	5,5	M5	10	5,5	68	65	23	57
16



Диаметр цилиндра, мм	H5	KK	L1	L2 +5	L4	L5	L7	L8	L9	L10	L11 ±0,15	T1	T2
12	32	M6	108	38	60	13	10	10	15	6,5	40	5,7	12	12	24
16



Габаритные размеры KIPVALVE KVEN для диаметра 20, 25 мм:

Диаметр цилиндра, мм	B1 -0,3	B2	B3 ±0,2	B4	B5	B6	D1	D2	D3	D4	D5	D6	D7	D8	H1 -0,4	H2	H3 ±0,2	H4
20	34	32	58	37	20	23	32	M6	10	5,5	M5	10	11	6,6	79	76	38	68
25



Диаметр цилиндра, мм	H5	KK	L1	L2 +5	L4	L5	L6	L7	L8	L9	L10	L11 ±0,15	T1	T2	T3
20	40	M6	138	65	108	17	58	15	12	22	8,5	32,5	5,7	14	6,8	13	27
25		M8								17



Обозначение при заказе





---

Линейные направляющие KIPVALVE серии KVENG ISO 15552, ⌀ 32…100 мм

Линейные направляющие KVENG используются с пневмоцилиндрами стандарта ISO 15552 для исключения боковых нагрузок на шток, предотвращения его поворота и обеспечения точного линейного движения нагрузки.

Особенно актуальны при большом вылете штока, когда изгибающий момент на нём максимален.



Функциональные особенности

• Корпус из алюминиевого сплава — малая собственная масса при высокой жёсткости снижает инерционную нагрузку при быстрых циклах
• Плавающая гайка в точке крепления штока к траверсе компенсирует микронесоосность, исключая заклинивание при монтаже и в процессе работы
• Монтажные отверстия на корпусе позволяют выполнять горизонтальный, вертикальный монтаж с любой из трёх сторон
• Исполнение направляющей с подшипником скольжения — для высоких нагрузок и загрязнённой среды
• Полная совместимость со всеми цилиндрами с присоединительными размерами передней крышки по ISO 15552
• Монтаж к пневмоцилиндру с помощью комплектных крепёжных винтов — надёжное и разборное соединение без специнструмента



Совместимые серии

KVNG	KVNC	KVBC	KVNBC	KVSI



Технические характеристики:

Тип		KVENG
Диаметр поршня		32	40	50	63	80	100
Ход, мм		10…500
Стандарт устанавливаемого цилиндра		с присоединительными размерами передней крышки по стандарту ISO 15552
Тип направляющей		с подшипником скольжения
Монтаж к поверхности		с помощью крепёжных винтов (в комплект не входят)
Положение монтажа		любое
Температура окружающей среды, °С		-20...+80 °C
Материалы	корпус	алюминий
	стержни	хромированная сталь СК45
	подшипник	бронза
	траверса	алюминий



Монтаж направляющей к цилиндру

Плавающая гайка в точке крепления штока к траверсе компенсирует микронесоосность, исключая заклинивание при монтаже и в процессе работы	Монтаж к передней крышке цилиндра осуществляется с помощью четырёх комплектных винтов	Монтаж штока к траверсе: навинтите плавающую гайку на шток и затяните контргайку ключом, удерживая плавающую гайку во избежание проворачивания



Монтаж направляющей к поверхности

Монтаж к поверхности осуществляется с помощью крепёжных винтов, с любой из четырёх сторон корпуса направляющей. Для этого на корпусе предусмотрено 16 монтажных отверстий: на боковых гранях — 4 и 8 отверстий, на верхней грани — 4 отверстия.		Пример монтажа на элементе конвейера



Допустимая нагрузка на траверсу

A - плечо
X - расстояние до центра тяжести рабочей нагрузки
S - центр тяжести рабочей нагрузки
M - крутящий момент

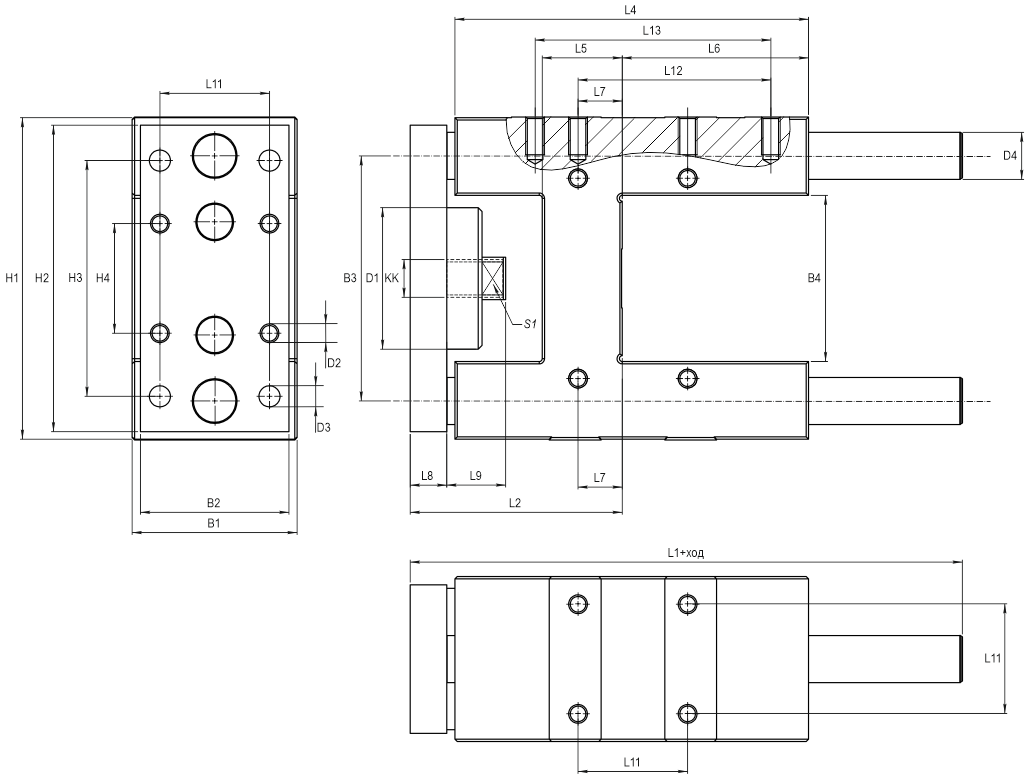

Габаритные размеры направляющих KIPVALVE KVENG:

Диаметр цилиндра, мм	B1 -0,3	B2	B3 ±0,2	B4 ±0,5	D1	D2	D3	D4	H1 -0,5	H2	H3 ±0,2	H4 ±0,2	KK
32	50	45	74	50,5	44	M6	6,6	12	97	90	78	32,5	M10x1,25
40	58	54	87	58,5	44	M6	6,6	16	115	110	84	38	M12x1,25
50	70	63	104	70,5	60	M8	9	20	137	130	100	46,5	M16x1,5
63	85	80	119	85,5	60	M8	9	20	152	145	105	56,5	M16x1,5
80	105	100	148	106	78	M10	11	25	189	180	130	72	M20x1,5
100	130	120	172	131	78	M10	11	25	213	200	150	89	M20x1,5



Диаметр цилиндра, мм	L1	L2 +5	L4	L5	L6	L7	L8	L9	L11 ±0,2	L12 ±0,2	L13 ±0,2	S1
32	155	67	125	24	76	4,3	12	20	32,5	70,3	78	15
40	170	75	140	28	81	11	12	22	38	84	-	15
50	188	89	150	34	79	18,8	15	25	46,5	81,8	100	19
63	220	89	182	34	111	13,5	15	25	56,5	105	-	19
80	258	111	215	40	128	21	20	32	72	-	-	27
100	263	116	220	40	128	24,5	20	32	89	-	-	27



Обозначение при заказе
