Элементы крепления для пневмоцилиндров серии KVSBI

Предназначены для монтажа цилиндров, изготовленных по стандарту ISO 15552.

Выпускаются трех типов:

  • фланец с проушиной (серия СА)
  • фланец с осью (серия СВ)
  • опорная стойка (серия CR)

Материал изготовления: алюминий.

Монтаж на поверхность

Один из элементов крепления устанавливается на задней крышке пневмоцилиндра, а другой - на монтажной поверхности. С помощью соединения элементов крепления осью осуществляется шарнирное закрепление пневмоцилиндра на поверхности. Элементы крепления позволяют невмоцилиндру работать с возможностью поворота вокруг оси крепления. Это востребовано при реализации определенных кинематических схем.

 Элементы крепления серии KVSBI

Совместимы с пневмоцилиндрами KIPVALVE серий

KVNG KVNC KVBC KVDN KVTDN



Опорная стойка KVSBI CR по стандарту ISO 15552



для, ⌀
мм
PH
мм
BT
мм
CD
мм
UR
мм
RA
мм
GL
мм
EM
мм
TE
мм
UL
мм
EB
мм
HB
мм
EA
мм
BR
мм
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
32
32
8
10
31
18
21
26
38
51
11
6,8
10
10
KVSBI–32–CR
40
36
10
12
35
22
24
28
41
54
11
6,8
10
11
KVSBI–40–CR
50
45
12
12
45
30
33
32
50
65
14
8,8
12
13
KVSBI–50–CR
63
50
12
16
50
35
37
40
52
67
14
8,8
14
15
KVSBI–63–CR
80
63
14
16
60
40
47
50
66
86
17
10,8
18
15
KVSBI–80–CR
100
71
15
20
70
50
55
60
76
96
17
10,8
20
19
KVSBI–100–CR
125
90
19
25
90
60
70
70
94
124
21
13
30
22,5
KVSBI–125–CR



Монтаж на поверхность

Монтаж с цилиндром осуществляется с помощью фланца KVSBI CA

Комплект поставки

КОМПЛЕКТУЮЩИЕ шт
Опорная стойка KVSBI CR 1
Крепёжные болты 4



Фланец с проушиной KVSBI CA по стандарту ISO 15552



для, ⌀
мм
E
мм
TG
мм
RR
мм
MR
мм
CD
мм
EW
мм
D1
мм
L
мм
FL
мм
D
мм
S1
мм
S2
мм
L1
мм
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
32
45
32,5
6,5
10
10
26
6,8
14
22
30,5
10,5
3,5
5
KVSBI–32–CA–S
40
51
38
6,5
11
12
28
6,8
17
25
30,5
10,5
3,5
5
KVSBI–40–CA–S
50
65
46,5
9
13
12
32
8,8
17
27
40,5
13,5
4,5
5
KVSBI–50–CA–S
63
75
56,5
9,5
16
16
40
8,8
22
32
45,5
13,5
4,5
5
KVSBI–63–CA–S
80
93
72
11
16
16
50
10,8
24
36
45,5
16
4
6
KVSBI–80–CA–S
100
110
89
11,5
20
20
60
10,8
25
41
56
16
4
7
KVSBI–100–CA–S
125
136
110
13
25
25
70
12,7
30
50
61
19
7,6
7
KVSBI–125–CA–S



Монтаж на заднюю крышку пневмоцилиндра



Комплект поставки

КОМПЛЕКТУЮЩИЕ шт
Фланец с проушиной KVSBI CA 1
Крепёжные болты 4



Фланец с осью KVSBI CB по стандарту ISO 15552



для, ⌀

мм

E

мм

TG

мм

RR

мм

MR

мм

CD

мм

CB

мм

D1

мм

L

мм

FL

мм

D

мм

S1

мм

S2

мм

L1

мм

PA

мм

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

32

45

32,5

6,5

10

10

26

6,8

14

22

30,5

10,5

3,5

5

53

KVSBI–32–CB–S

40

51

38

6,5

11

12

28

6,8

17

25

30,5

10,5

3,5

5

60

KVSBI–40–CB–S

50

65

46,5

9

13

12

32

8,8

17

27

40,5

13,5

4,5

5

68

KVSBI–50–CB–S

63

75

56,5

9,5

16

16

40

8,8

22

32

45,5

13,5

4,5

5

78

KVSBI–63–CB–S

80

93

72

11

16

16

50

10,8

24

36

45,5

16

4

6

100

KVSBI–80–CB–S

100

110

89

11,5

20

20

60

10,8

25

41

56

16

4

7

120

KVSBI–100–CB–S

125

136

110

13

25

25

70

12,7

30

50

61

19

7,6

7

150

KVSBI–125–CB–S

160

90.5

30

158

18

176.5

50

30

6.5

25

175

-

25

1

140

KVSBI-160-CB-S

200

91

30

155

18

217

60

38

12

32

185

-

25

1.5

175

KVSBI-200-CB-S

250

111

40

159

22

270

70

46

12

40

210

-

22

-

220

KVSBI-250-CB-S

320

120

45

171

25.5

340

90

55

21

53

231

-

25.5

-

270

KVSBI-320-CB-S



Монтаж на заднюю крышку пневмоцилиндра



Комплект поставки

КОМПЛЕКТУЮЩИЕ шт
Фланец с осью KVSBI CB 1
Крепёжные болты 4



Шарнирный фланец KVSBI RB по стандарту ISO 15552

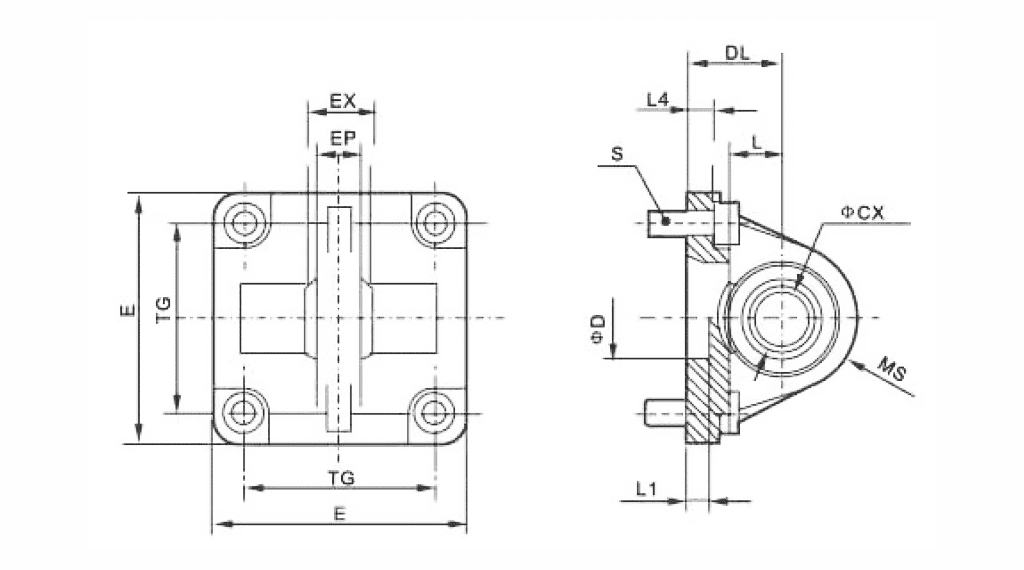

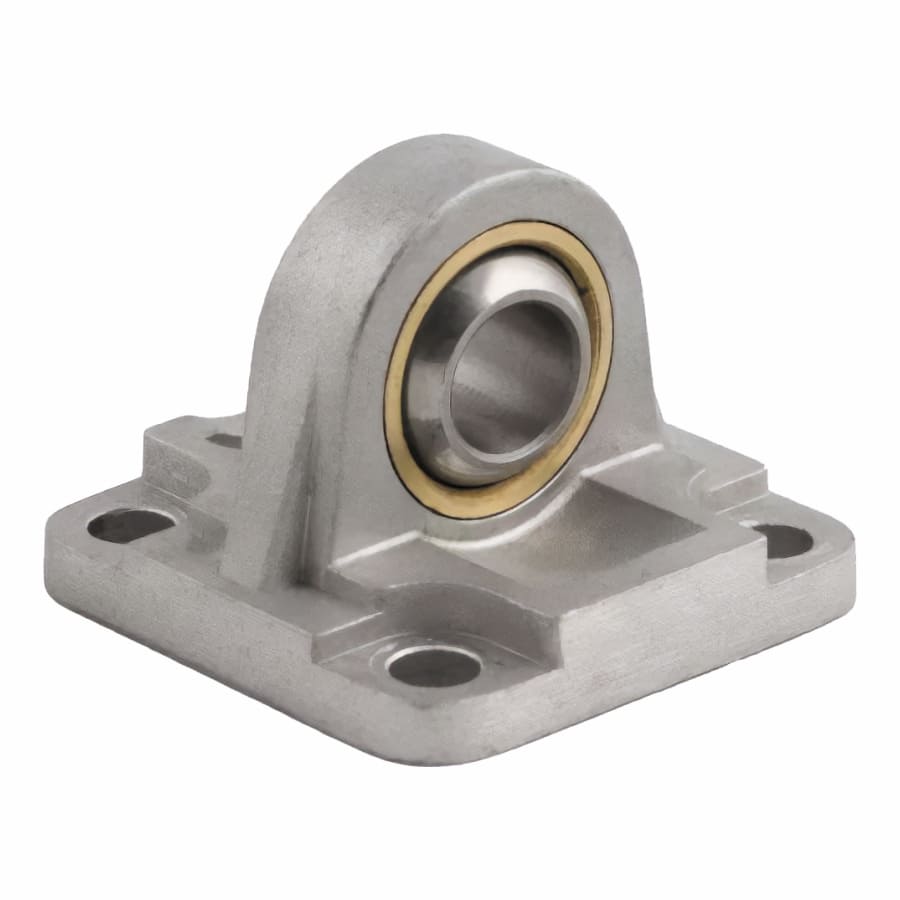

Фото шарнирный фланец KVSBI RB        Чертеж шарнирный фланец KVSBI RB

для, ⌀

мм

CX

мм

D

мм

DL

мм

E

мм

EP

мм

EX

мм

L

мм

L1

мм

L4

мм

MS

мм

S

мм

TG

мм

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

32

10

30

22

45

10.5

14

12

7

5.5

16

M6×20

32.5

KVSBI-32-RB

40

12

35

25

52

12

16

15

7

5.5

18

M6×20

38

KVSBI-40-RB

50

16

40

27

65

15

21

15

7

6.5

21

M8×20

46.5

KVSBI-50-RB

63

16

45

32

75

15

21

20

7

6.5

23

M8×20

56.5

KVSBI-63-RB

80

20

45

36

95

18

25

20

9

10

28

M10×25

72

KVSBI-80-RB

100

20

55

41

115

18

25

25

9

10

30

M10×25

89

KVSBI-100-RB

Монтаж на заднюю крышку пневмоцилиндра

КОМПЛЕКТ ПОСТАВКИ

КОМПЛЕКТУЮЩИЕ
шт
Шарнирный фланец KVSBI RB
1
Крепёжные винты
4
