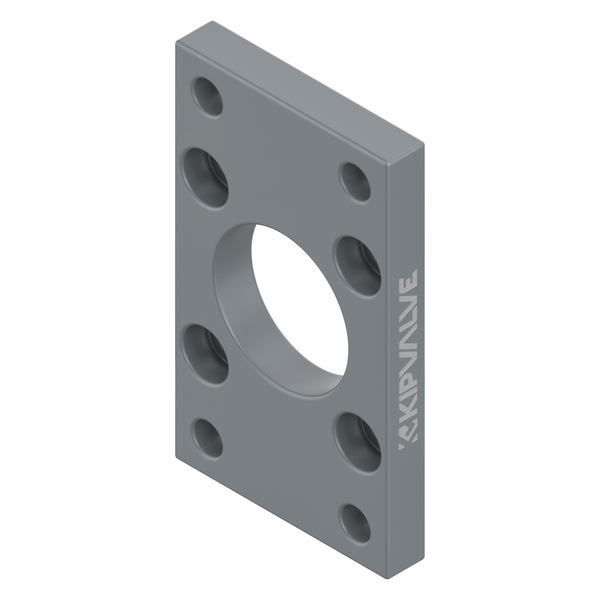

Монтажный фланец KVFNC

Предназначены для монтажа цилиндров, изготовленных по стандарту ISO 15552 и ISO 21287

Фото Чертёж

Совместимы с пневмоцилиндрами KIPVALVE серий



для, ⌀
мм
⌀ D
мм
E
мм
⌀ FB
мм
L4
мм
MF
мм
R
мм
TF
мм
TG
мм
UF
мм
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
32
30.5
47
7
4
10
32
64
32.5
80
KVFNC-32
40
35.5
53
9
4
10
36
72
38
90
KVFNC-40
50
40.5
65
9
4
12
45
90
46.5
110
KVFNC-50
63
45.5
75
9
6
12
50
100
56.5
125
KVFNC-63
80
45.5
95
12.5
6
16
63
126
72
154
KVFNC-80
100
55.5
115
14.5
6
16
75
150
89
186
KVFNC-100
125
60.5
140
16.5
8
20
90
180
110
224
KVFNC-125
160
65.5
180
18.5
8
20
115
230
140
280
KVFNC-160
200
75.5
220
24
12
25
135
270
175
320
KVFNC-200
250
90
290
26
10.5
25
165
330
220
395
KVFNC-250



Монтаж на поверхность

Комплект поставки

КОМПЛЕКТУЮЩИЕ шт
Монтажный фланец KVFNC 1
Крепёжные винты 4
