По стандарту ISO 12240-4
Предназначен для установки на штоки пневматических цилиндров со стандартной резьбой с целью соединения исполнительного механизма (цилиндра) с перемещаемым узлом.

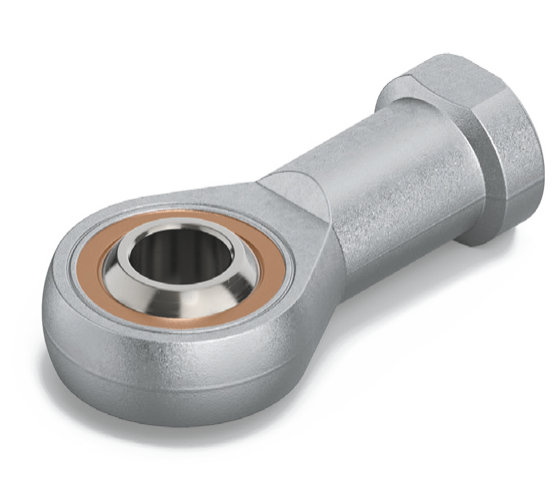

Основой конструкции наконечника является кованый (FP) корпус. С торца корпуса выполнено отверстие с резьбой для установки на шток цилиндра. Противоположная сторона корпуса представляет собой проушину с запрессованным подшипником скольжения, внутри которого установлен шар с отверстием для соединения с приводимым в движение механизмом.
Основные особенности:
- Никелированное покрытие корпуса защищает наконечник от коррозии;
- На наружной поверхности имеются две грани под ключ для обеспечения удобства монтажа;

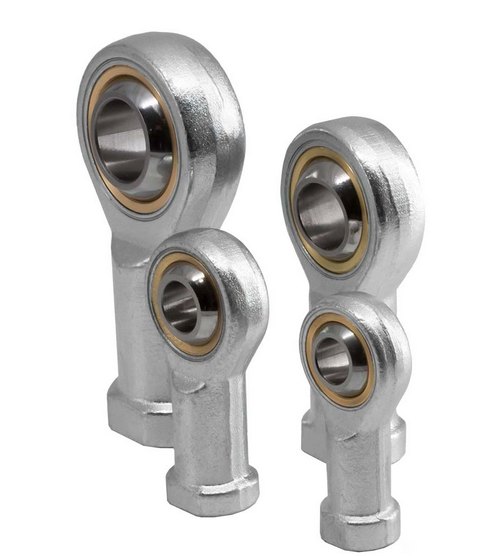

- Большой ряд типоразмеров наконечников расширяет диапазон их применения от небольших механизмов до силовых узлов перемещения.
|
|
Совместим с пневмоцилиндрами KIPVALVE серий
Габаритные размеры шарнирного наконечника KVSGS

|
G
|
D
мм
|
D2
мм
|
D3
мм
|
D4
мм
|
B
мм
|
C1
мм
|
W
мм
|
H1
мм
|
L3
мм
|
L4
мм
|
L5
мм
|
α°
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
|
|
M4×0,7
|
5
|
18
|
8,5
|
11
|
8
|
6
|
9
|
27
|
10
|
36
|
4
|
13
|
KVSGS–M4×0,7–FP
|
|
M5×0,8
|
5
|
18
|
8,5
|
11
|
8
|
6
|
9
|
27
|
10
|
36
|
4
|
13
|
KVSGS–M5×0,8–FP
|
|
M6×1,0
|
6
|
20
|
10
|
13
|
9
|
7
|
11
|
30
|
12
|
40
|
5
|
13
|
KVSGS–M6×1,0–FP
|
|
M8×1,25
|
8
|
24
|
12,5
|
16
|
12
|
9
|
14
|
36
|
16
|
48
|
5
|
14
|
KVSGS–M8×1,25–FP
|
|
M10×1,25
|
10
|
28
|
15
|
19
|
14
|
10,5
|
17
|
43
|
20
|
57
|
6,5
|
13
|
KVSGS–M10×1,25–FP
|
|
M12×1,25
|
12
|
32
|
17,5
|
22
|
16
|
12
|
19
|
50
|
22
|
66
|
6,5
|
13
|
KVSGS–M12×1,25–FP
|
|
M16×1,5
|
16
|
42
|
22
|
27
|
21
|
15
|
22
|
64
|
28
|
85
|
8
|
15
|
KVSGS–M16×1,5–FP
|
|
M20×1,5
|
20
|
50
|
27,5
|
34
|
25
|
18
|
30
|
77
|
33
|
102
|
10
|
14
|
KVSGS–M20×1,5–FP
|
|
M27×2,0
|
30
|
70
|
40
|
50
|
37
|
25
|
41
|
110
|
51
|
145
|
15
|
17
|
KVSGS–M27×2,0–FP
|
|
M36×2,0
|
35
|
81
|
46
|
58
|
43
|
28
|
50
|
125
|
58
|
165,5
|
17
|
16
|
KVSGS–M36×2,0–FP
|
|
M42×2,0
|
40
|
91
|
53
|
65
|
49
|
33
|
55
|
142
|
62
|
187,5
|
19
|
17
|
KVSGS–M42×2,0–FP
|
|
M48×2,0
|
50
|
117
|
65
|
75
|
60
|
45
|
65
|
160
|
67
|
218,5
|
23
|
12
|
KVSGS–M48×2,0–FP
|
Монтаж на шток
|
Комплект поставки
| КОМПЛЕКТУЮЩИЕ |
шт |
| Шарнирный наконечник KVSGS |
1 |
|
|
