Индуктивный бесконтактный выключатель серии LA - это датчик, имеющий корпус цилиндрической формы и реагирующий на появление металлического предмета в зоне его действия. Для датчиков серии LA зона действия (рабочая область) располагается со стороны торцевой части корпуса и в зависимости от модификации датчика составляет 2, 4, 5, 8, 10 или 15мм. При этом, для срабатывания датчика, непосредственного контакта с контролируемым предметом не требуется.
Особенность индуктивных бесконтактных выключателей серии LA реагировать только на металлические предметы позволяет применять их для контроля конечных и промежуточных положений различных металлических частей механизмов. А высокие значения рабочей частоты переключения датчиков, позволяют успешно использовать их в качестве первичных датчиков скорости совместно с тахометрами и счетчиками импульсов.
Наиболее целесообразно индуктивные выключатели серии LA применять взамен механических конечных выключателей, поскольку отсутствие подвижных частей в выключателях серии LA и их возможность реагировать на расстоянии позволяет значительно повысить ресурс работы механизмов и надежность оборудования в целом.
Функциональная схема работы индуктивного бесконтактного датчика KIPPRIBOR LA
Общие технические характеристики индуктивных датчиков серии LA30
| Параметр |
Значение параметра |
| DC |
AC |
| Напряжение питания |
10…30
10…60 |
20…250 |
| Номинальный ток нагрузки |
≤ 200 мА |
≤ 400 мА |
| Минимальный ток нагрузки |
- |
≥ 5 мА |
| Ток утечки |
≤ 0,01 мА |
≤ 1,8 мА |
| Падение напряжения |
≤ 1,5 В |
≤ 8 В |
| Защита от перегрузки |
да |
- |
| Точка срабатывания защиты |
220 мА |
- |
| Защита от переполюсовки |
да |
- |
| Защита от короткого замыкания |
да |
- |
| Гистерезис переключения |
≤ 15 % Sr* |
| Точность повторения |
≤ 1 % Sr* |
| Индикация срабатывания |
LED-индикатор |
| Материал корпуса |
Никелированная латунь |
| Материал активной части |
Ударопрочный конструкционный пластик |
| Температура эксплуатации |
-25…+70 °C |
| Температурная погрешность |
≤ 10 % Sr* |
| Степень защиты |
IP67 |
| Электрическое подключение |
Кабельный вывод 2 м
разъем М12 (male)
|
*Sr - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа.
Модификации индуктивных бесконтактных датчиков LA30 с кабельным выводом
| Габаритный чертеж |
Напряжение питания |
Схема подключения |
Коммутационная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |

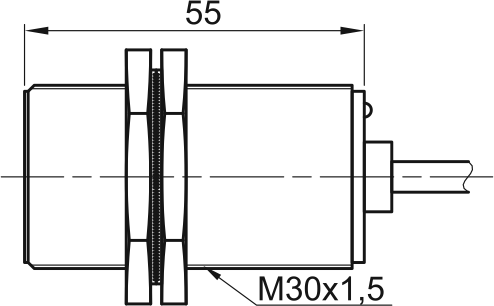

Утапливаемое исполнение
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
10 мм |
1 кГц |
LA30-55.10N1.U1.K |
| NC |
LA30-55.10N2.U1.K |
| NPN четырехпроводная |
NO+NC |
LA30-55.10N4.U1.K |
| 10…30 VDC |
PNP трехпроводная |
NO |
LA30-55.10P1.U1.K |
| NC |
LA30-55.10P2.U1.K |
| PNP четырехпроводная |
NO+NC |
LA30-55.10P4.U1.K |
| 10…60 VDC |
двухпроводная |
NO |
LA30-55.10D1.U4.K |
| NC |
LA30-55.10D2.U4.K |
| 20…250 VAC |
трехпроводная(2) |
NO |
25 Гц |
LA30-55.10A1.U7.K |
| NC |
LA30-55.10A2.U7.K |
| 10…30 VDC |
NPN трехпроводная |
NO |
16 мм |
500 Гц |
LA30-55.16N1.U1.K |
| NC |
LA30-55.16N2.U1.K |
| NPN четырехпроводная |
NO+NC |
LA30-55.16N4.U1.K |
| PNP трехпроводная |
NO |
LA30-55.16P1.U1.K |
| NC |
LA30-55.16P2.U1.K |
| PNP четырехпроводная |
NO+NC |
LA30-55.16P4.U1.K |
| 10…60 VDC |
двухпроводная |
NO |
LA30-55.16D1.U7.K |
| NC |
LA30-55.16D2.U7.K |
| 20…250 VAC |
трехпроводная(2) |
NO |
25 Гц |
LA30-55.16A1.U7.K |
| NC |
LA30-55.16A2.U7.K |

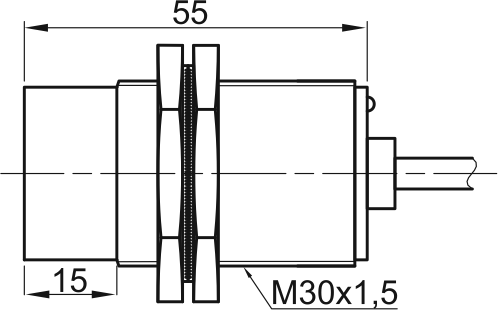

Неутапливаемое исполнение
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
15 мм |
500 Гц |
LA30M-55.15N1.U1.K |
| NC |
LA30M-55.15N2.U1.K |
| NPN четырехпроводная |
NO+NC |
LA30M-55.15N4.U1.K |
| PNP трехпроводная |
NO |
LA30M-55.15P1.U1.K |
| NC |
LA30M-55.15P2.U1.K |
| PNP четырехпроводная |
NO+NC |
LA30M-55.15P4.U1.K |
| 10…60 VDC |
двухпроводная |
NO |
LA30M-55.15D1.U4.K |
| NC |
LA30M-55.15D2.U4.K |
| 20…250 VAC |
трехпроводная(2) |
NO |
25 Гц |
LA30M-55.15A1.U7.K |
| NC |
LA30M-55.15A2.U7.K |
| 10…30 VDC |
NPN трехпроводная |
NO |
25 мм |
150 Гц |
LA30M-55.25N1.U1.K |
| NC |
LA30M-55.25N2.U1.K |
| NPN четырехпроводная |
NO+NC |
LA30M-55.25N4.U1.K |
| PNP трехпроводная |
NO |
LA30M-55.25P1.U1.K |
| NC |
LA30M-55.25P2.U1.K |
| PNP четырехпроводная |
NO+NC |
LA30M-55.25P4.U1.K |
| 10…60 VDC |
двухпроводная |
NO |
LA30M-55.25D1.U7.K |
| NC |
LA30M-55.25D2.U7.K |
| 20…250 VAC |
трехпроводная(2) |
NO |
25 Гц |
LA30M-55.25A1.U7.K |
| NC |
LA30M-55.25A2.U7.K |

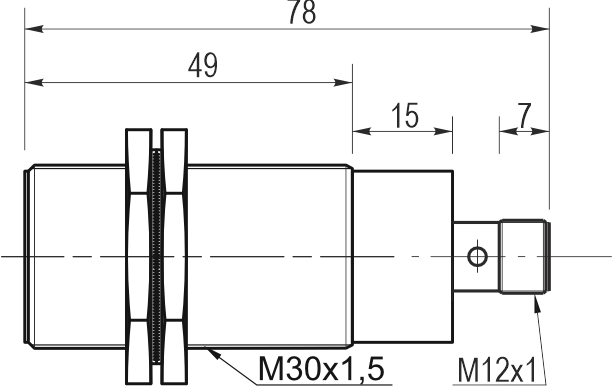

Модификации индуктивных бесконтактных датчиков LA30 с разъемом М12
| Габаритный чертеж |
Напряжение питания |
Схема подключения |
Коммута-
ционная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |
Утапливаемое исполнение
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
10 мм |
1 кГц |
LA30-80.10N1.U1.E |
| NC |
LA30-80.10N2.U1.E |
| NPN четырехпроводная |
NO+NC |
LA30-80.10N4.U1.E |
| PNP трехпроводная |
NO |
LA30-80.10P1.U1.E |
| NC |
LA30-80.10P2.U1.E |
| PNP четырехпроводная |
NO+NC |
LA30-80.10P4.U1.E |
| 10…60 VDC |
двухпроводная |
NO |
LA30-80.10D1.U4.E |
| NC |
LA30-80.10D2.U4.E |
| 10…30 VDC |
NPN трехпроводная |
NO |
16 мм |
500 Гц |
LA30-80.16N1.U1.E |
| NC |
LA30-80.16N2.U1.E |
| NPN четырехпроводная |
NO+NC |
LA30-80.16N4.U1.E |
| PNP трехпроводная |
NO |
LA30-80.16P1.U1.E |
| NC |
LA30-80.16P2.U1.E |
| PNP четырехпроводная |
NO+NC |
LA30-80.16P4.U1.E |
| 10…60 VDC |
двухпроводная |
NO |
LA30-80.16D1.U4.E |
| NC |
LA30-80.16D2.U4.E |

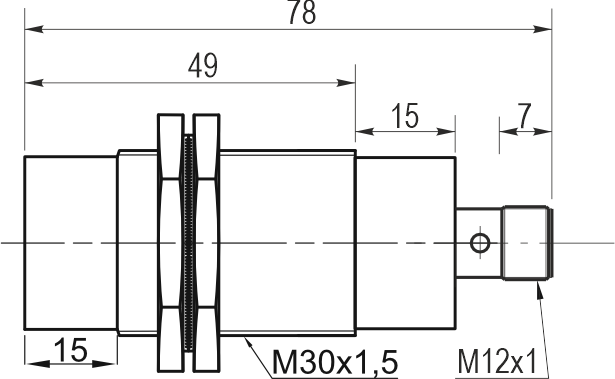

Неутапливаемое исполнение
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
15 мм |
500 Гц |
LA30M-80.15N1.U1.E |
| NC |
LA30M-80.15N2.U1.E |
| NPN четырехпроводная |
NO+NC |
LA30M-80.15N4.U1.E |
| PNP трехпроводная |
NO |
LA30M-80.15P1.U1.E |
| NC |
LA30M-80.15P2.U1.E |
| PNP четырехпроводная |
NO+NC |
LA30M-80.15P4.U1.E |
| 10…60 VDC |
двухпроводная |
NO |
LA30M-80.15D1.U4.E |
| NC |
LA30M-80.15D2.U4.E |
| 10…30 VDC |
NPN трехпроводная |
NO |
25 мм |
150 Гц |
LA30M-80.25N1.U1.E |
| NC |
LA30M-80.25N2.U1.E |
| NPN четырехпроводная |
NO+NC |
LA30M-80.25N4.U1.E |
| PNP трехпроводная |
NO |
LA30M-80.25P1.U1.E |
| NC |
LA30M-80.25P2.U1.E |
| PNP четырехпроводная |
NO+NC |
LA30M-80.25P4.U1.E |
| 10…60 VDC |
двухпроводная |
NO |
LA30M-80.25D1.U4.E |
| NC |
LA30M-80.25D2.U4.E |
Цоколевка разъема М12 (male)
|
Номер пина |
Цвет подключаемого проводника
|
Функциональное назначение
|
| 1 |
коричневый |
+ |
| 2 |
белый |
NC |
| 3 |
синий |
- |
| 4 |
черный |
NO |
Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA
| Датчики постоянного тока |

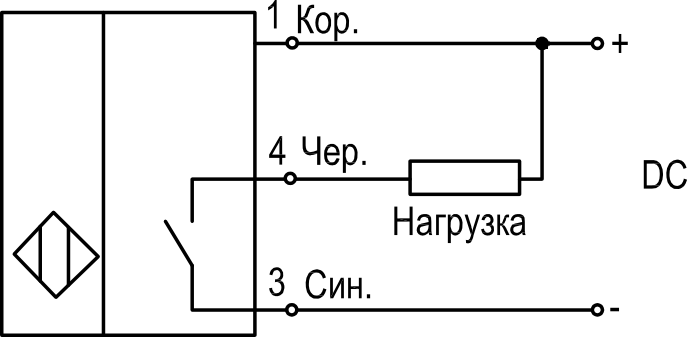

| Трехпроводные, NPN, NO (LA••-•.•N1.U1.K) |

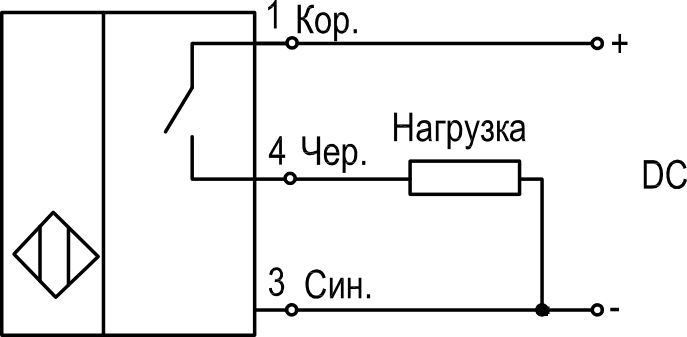

Трехпроводные, PNP, NO (LA••-•.•P1.U1.K) |
 |
 |
| Трехпроводные, NPN, NC (LA••-•.•N2.U1.K) |

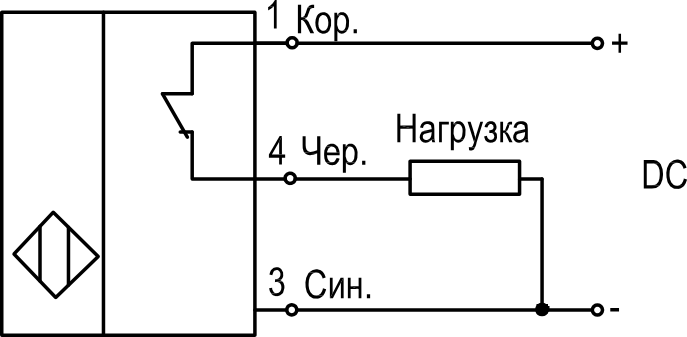

Трехпроводные, PNP, NC (LA••-•.•P2.U1.K) |
 |
 |

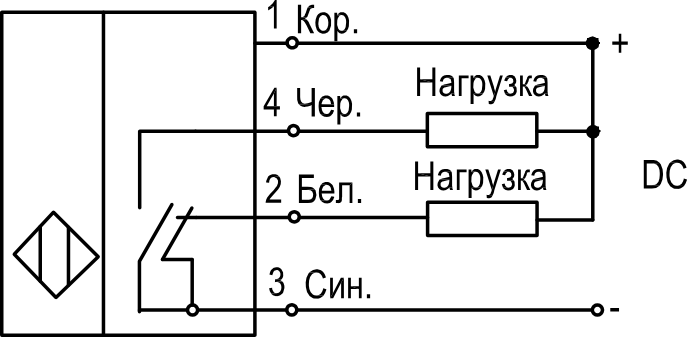

| Четырехпроводные, NPN, NO+NC (LA••-•.•N4.U1.K) |

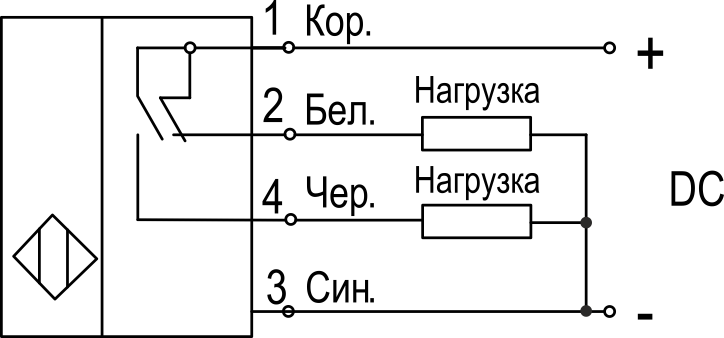

Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K) |
 |
 |

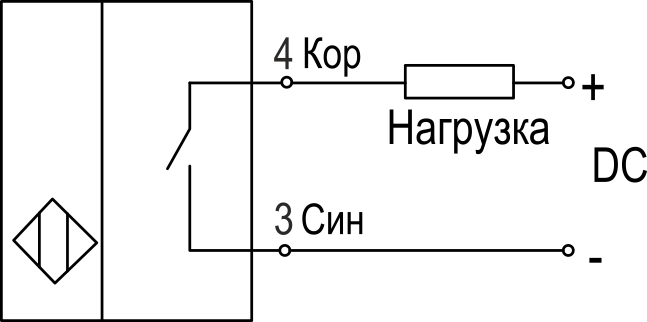

| Двухпроводные, NO (LA••-•.•D1.U4.K) |

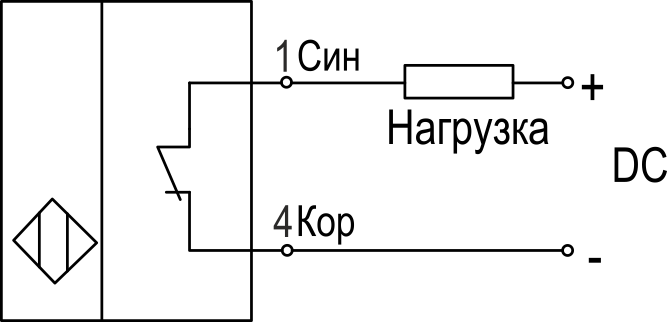

Двухпроводные, NC (LA••-•.•D2.U4.K) |
 |
 |
| Датчики переменного тока |

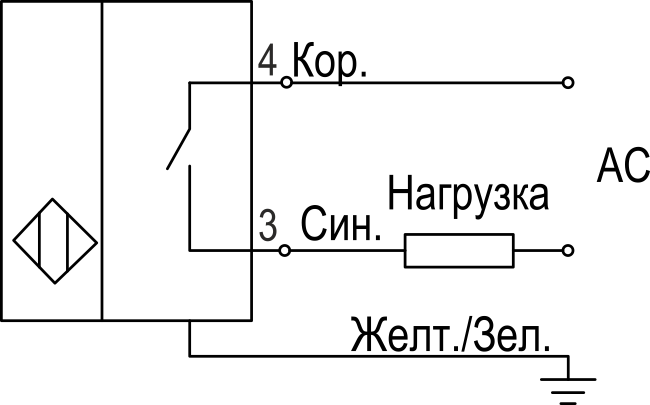

| Трехпроводные, NO (LA••-•.•A1.U7.K) |

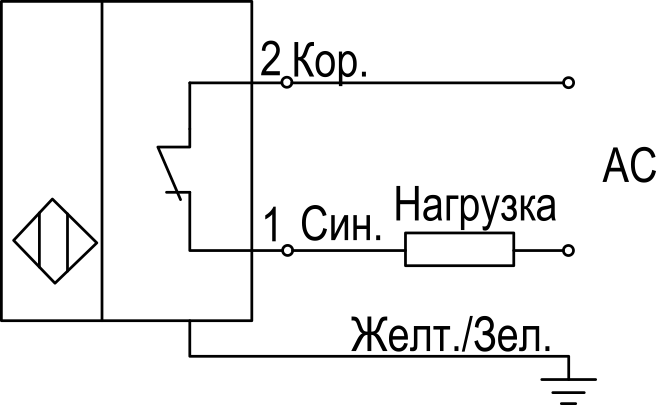

Трехпроводные, NC (LA••-•.•A2.U7.K) |
 |
 |
Дополнительные опции и принадлежности:
|

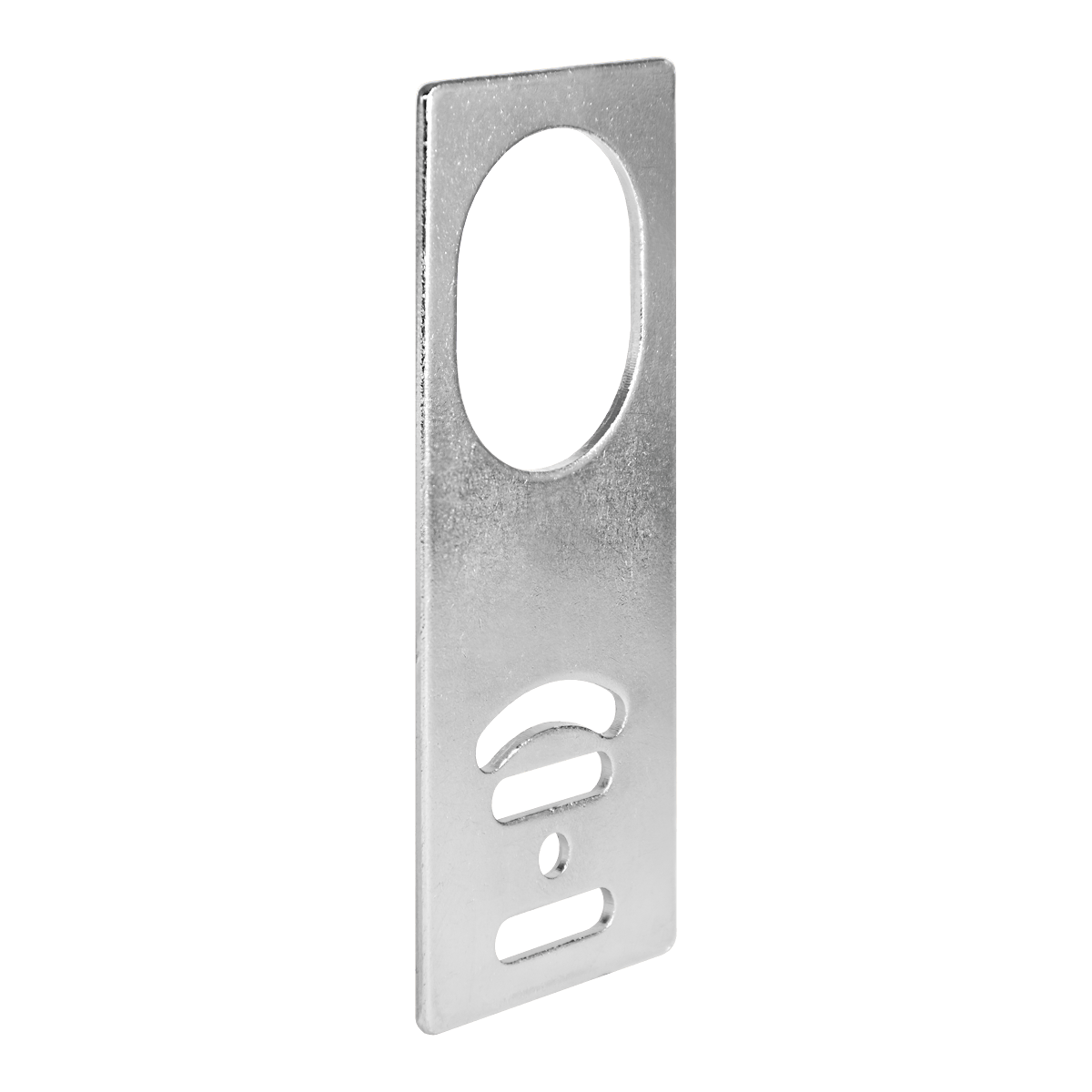

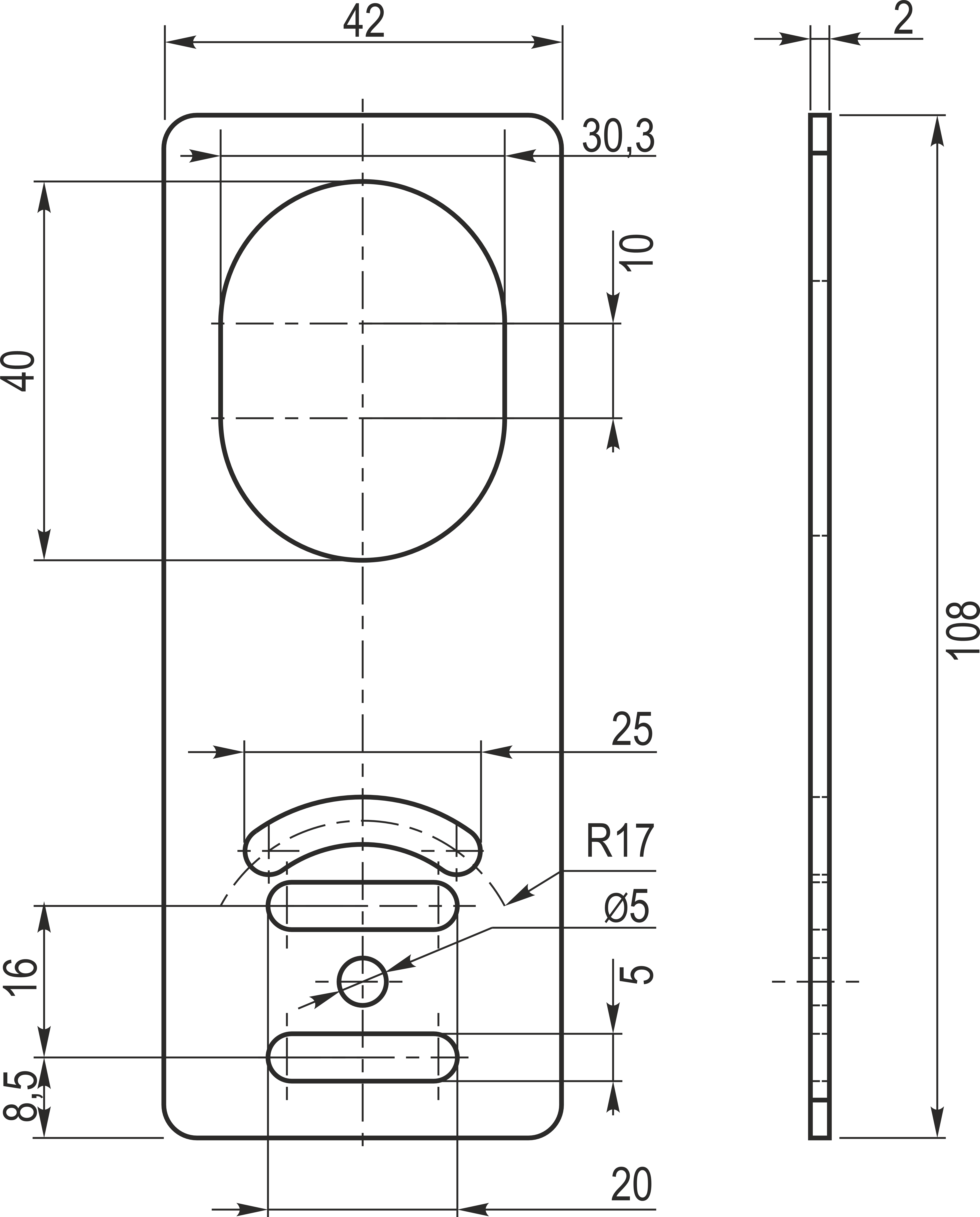

Кронштейн металлический оцинкованный прямой BM30-IM
|

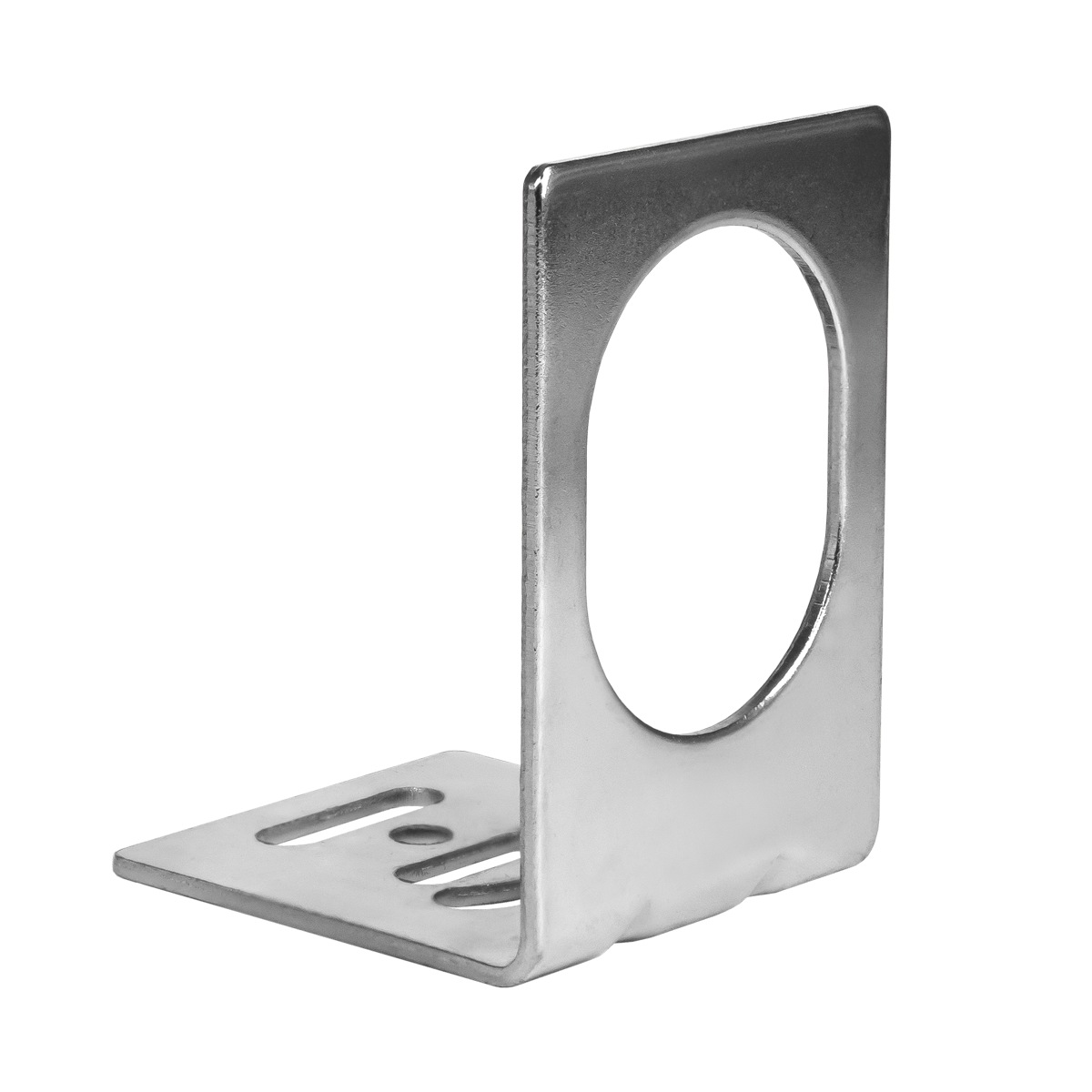

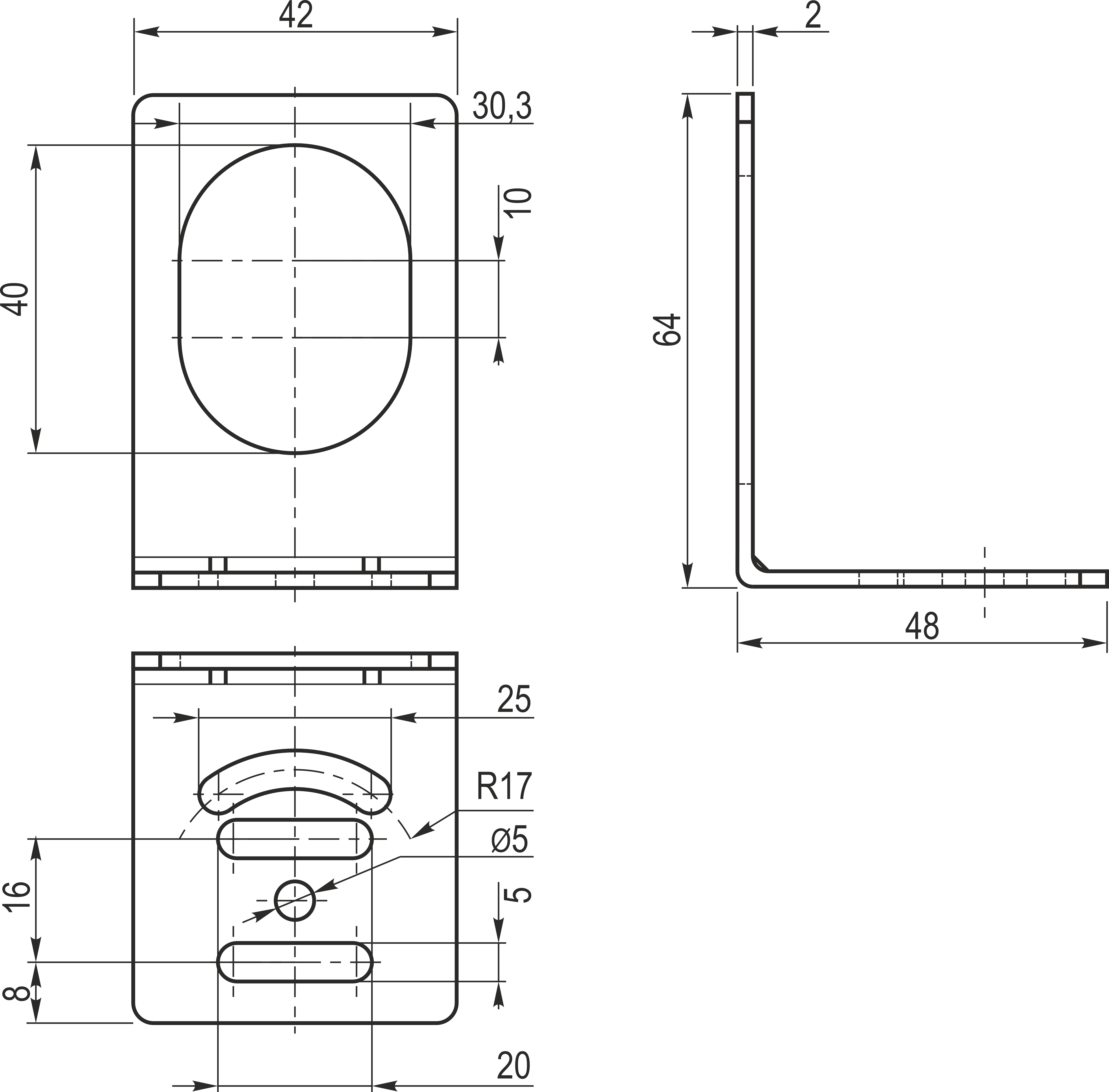

Кронштейн металлический оцинкованный
угловой BM30-LM
|
Для подключения датчиков используйте:

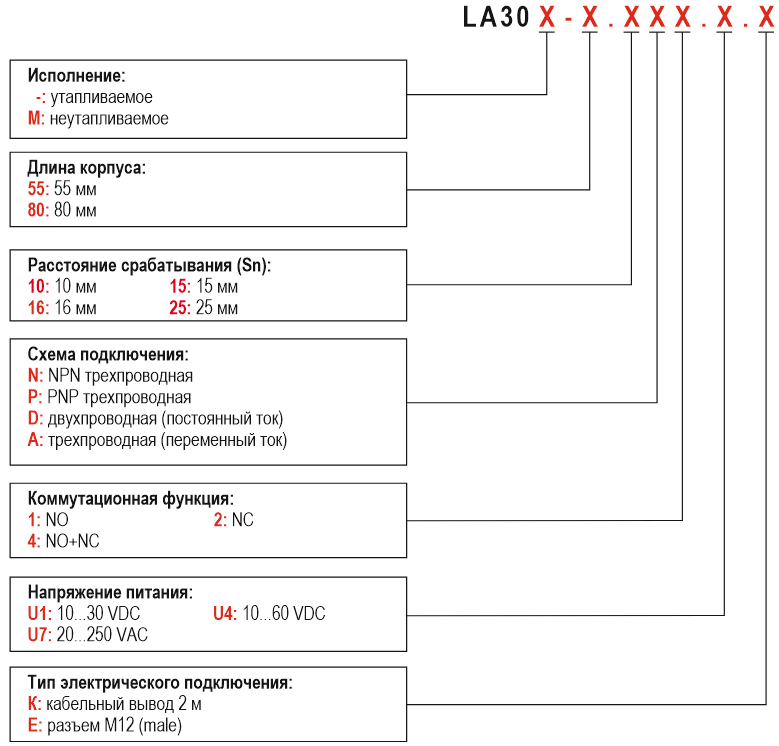

Структура условного обозначения при заказе
|
|
|
Например: LA30-55.10N1.U1.K
|
|
Вы заказали: Индуктивный датчик с диаметром корпуса 30 мм утапливаемого исполнения с номинальным расстоянием срабатывания 10 мм, схемой подключения – трехпроводной NPN, коммутационной функцией – NO, напряжением питания 10...30 VDC, кабельным выводом 2 м.
|
|
|
