Круглые разъемы с винтовой фиксацией М8, М12

Цилиндрические разъемы M8 и M12

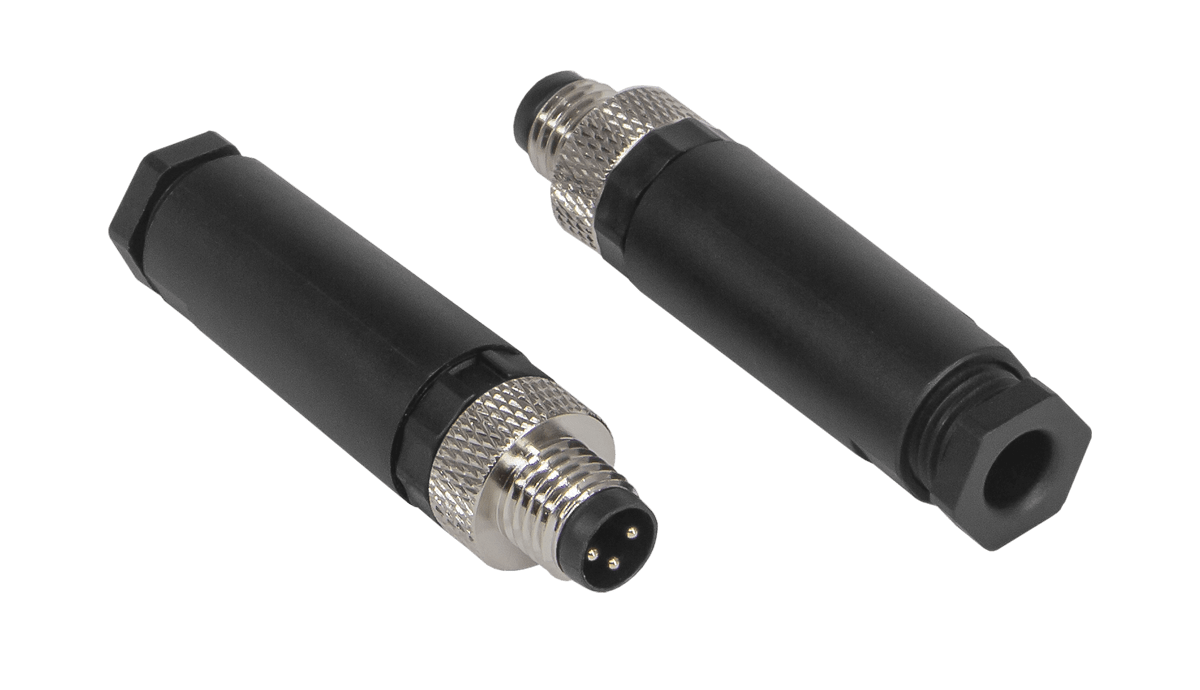

Компания KIPPRIBOR предлагает широкий ассортимент цилиндрических разъемов для надежного, герметичного и безопасного подключения устройств с типовыми разъёмами М8 и М12.

Разъемы оснащены винтовыми зажимами и маркировкой в соответствии с ГОСТ IEC 60947-5-2-2012, что упрощает процесс подключения электрических цепей и обеспечивает стабильную передачу сигнала.

В ассортименте разъемы в пластиковом и металлическом корпусе, в прямом и угловом исполнении, а также разъемы для щитового монтажа.


Преимущества разъемов М8 и М12 KIPPRIBOR:

  • Специальное покрытие контактов имеет сопротивление менее 5 мОм, обеспечивая надёжный контакт и безотказную эксплуатацию;
  • Используемые материалы показывают надежную изоляцию от 100 МОм, ударопрочность и высокие эксплуатационные характеристики;
  • Обеспечивают герметичное подключение с степенью защиты IP65-68 для суровых условий эксплуатации.
  • Конструкция соединителя обеспечивает правильное подключение. Исключается повреждение оборудования из-за ошибок при подключении;
  • Подключение проводников к кабельным разъемам не требует пайки – каждый разъем оснащен винтовым соединением;
  • Блочные разъемы позволяют оснастить оборудование или шкаф управления типовым разъемом, повышая универсальность подключения устройств.




Характеристики кабельных разъемов

Наименование Значение
Вид разъема M8 M12
Типоразмер 8 мм 12 мм
Число контактов 3 4
Тип электрического присоединения* винт HEX 0.9 винт M2.5
Номинальное напряжение контактов 48V AC/DC
Номинальный ток контактов 4 А
Степень защиты IP65-68
Сопротивление контакта ≤ 5 мОм
Прочность изоляции 1500 VAC (1 мин)
Максимальное сечение присоединяемого проводника 0,25 мм2 0,34 мм2
Тип механического соединения с ответной частью Резьбовое
Температура эксплуатации -25…80°С
Сопротивление изоляции ≥ 100 МОм
Механический ресурс ≥ 500

* Для блочных цилиндрических разъемов M12 тип электрического присоединения - пайка.

Конструкция и монтаж разъемов М12

Габаритные размеры и распиновка разъемов

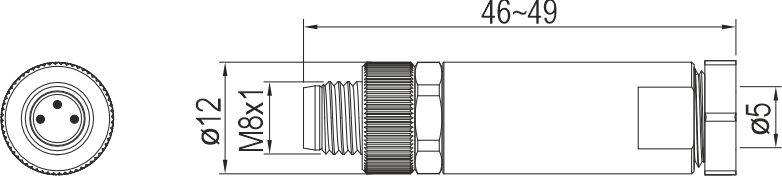

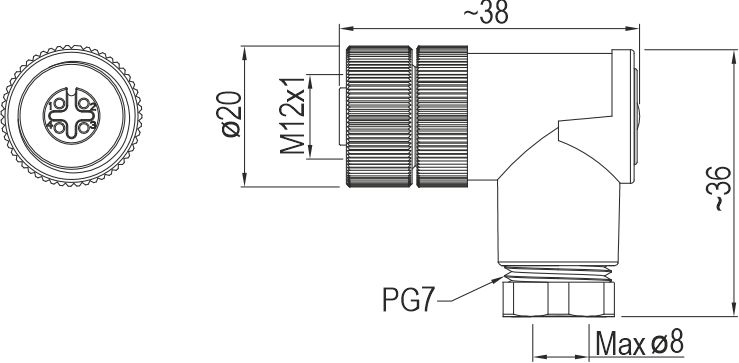

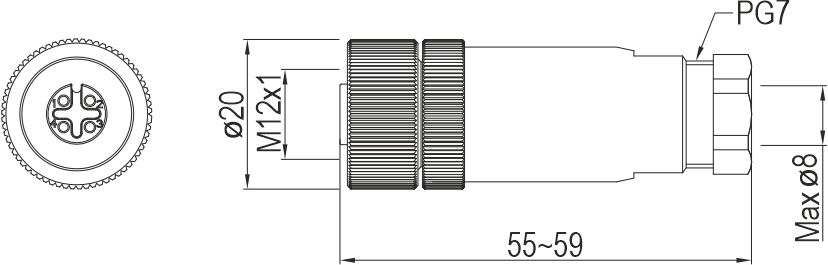

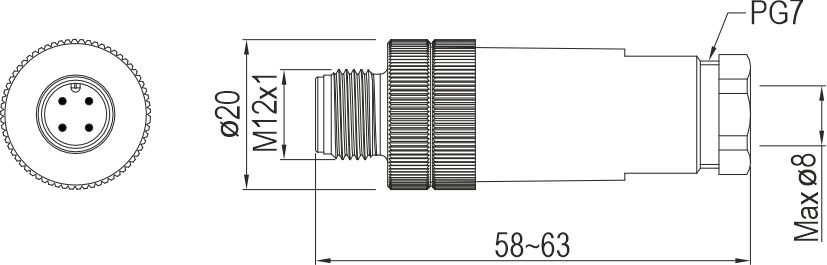

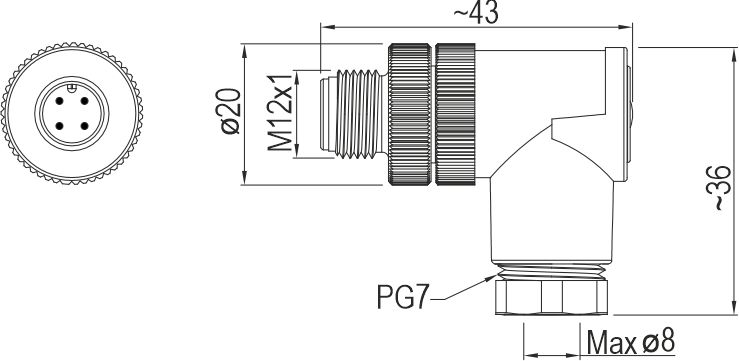

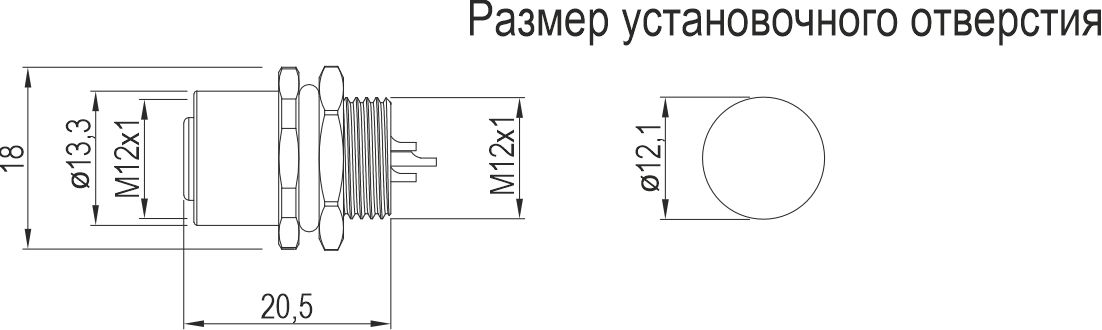

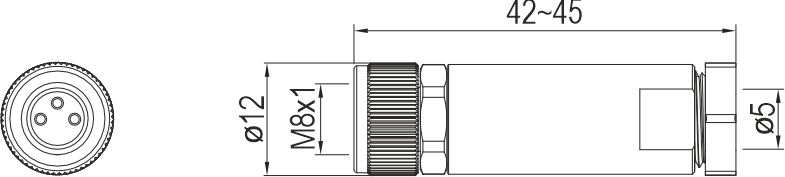

Артикул Фото Чертеж Распиновка
M08-3F.P

M08-3M.P

M12-4F.M

M12-4M.M

M12-4F.P

M12-4M.P

M12-4F.PL

M12-4M.PL

M12E-4M.M

M12E-4F.M

Цветовая маркировка зажимов и проводов

Структура условного обозначения

Например: M12-4F.PL

Вы заказали: кабельный разъем M12, розетка (Female),
4-контактный, пластиковый угловой корпус.
