Индуктивный бесконтактный выключатель серии LA - это датчик, имеющий корпус цилиндрической формы и реагирующий на появление металлического предмета в зоне его действия. Для датчиков серии LA зона действия (рабочая область) располагается со стороны торцевой части корпуса и в зависимости от модификации датчика составляет 5 или 8 мм. При этом, для срабатывания датчика, непосредственного контакта с контролируемым предметом не требуется.

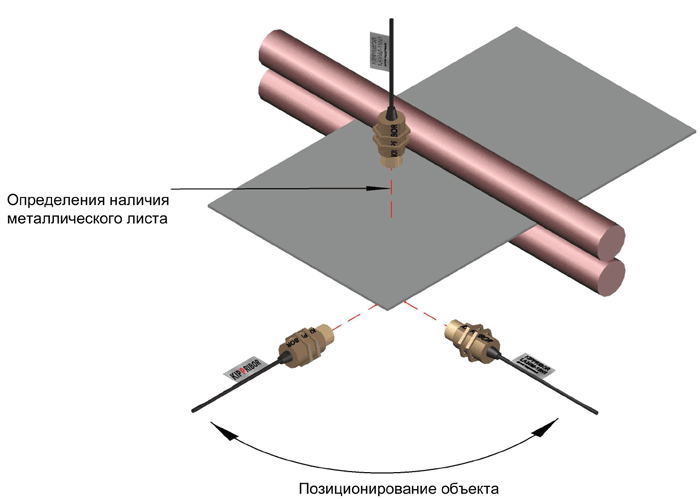

Особенность индуктивных бесконтактных выключателей серии LA реагировать только на металлические предметы позволяет применять их для контроля конечных и промежуточных положений различных металлических частей механизмов. А высокие значения рабочей частоты переключения датчиков, позволяют успешно использовать их в качестве первичных датчиков скорости совместно с тахометрами и счетчиками импульсов.
Наиболее целесообразно индуктивные выключатели серии LA применять взамен механических конечных выключателей, поскольку отсутствие подвижных частей в выключателях серии LA и их возможность реагировать на расстоянии позволяет значительно повысить ресурс работы механизмов и надежность оборудования в целом.
Функциональная схема работы индуктивного бесконтактного датчика KIPPRIBOR LA
Общие технические характеристики индуктивных датчиков серии LA18
| Параметр |
Значение параметра |
| DC |
AC |
| Напряжение питания |
10…30
10…60 |
20…250 |
| Номинальный ток нагрузки |
≤ 200 мА |
≤ 400 мА |
| Минимальный ток нагрузки |
- |
≥ 5 мА |
| Ток утечки |
≤ 0,01 мА |
≤ 1,8 мА |
| Падение напряжения |
≤ 1,5 В |
≤ 8 В |
| Защита от перегрузки |
да |
нет |
| Точка срабатывания защиты |
220 мА |
- |
| Точка срабатывания защиты |
220 мА |
- |
| Защита от переполюсовки |
да |
- |
| Защита от короткого замыкания |
да |
- |
| Гистерезис переключения |
≤ 15 % Sr(*) |
| Точность повторения |
≤ 1 % Sr |
| Индикация срабатывания |
LED-индикатор |
| Материал корпуса |
Никелированная латунь |
| Материал активной части |
Ударопрочный конструкционный пластик |
| Температура эксплуатации |
-25…+70 °C |
| Температурная погрешность |
≤ 10 % Sr(*) |
| Степень защиты |
IP67 |
| Электрическое подключение |
Кабельный вывод 2м
разъём M12 (male) |
*Sr - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
Модификации индуктивных бесконтактных датчиков LA18 с кабельным выводом

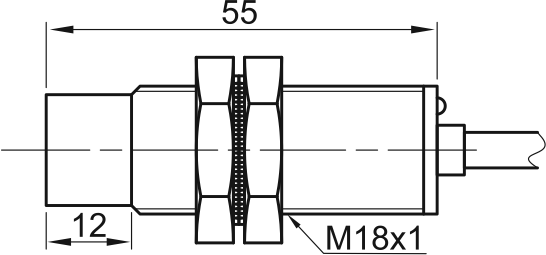

| Габаритный чертеж |
Напряжение питания |
Схема подключения |
Коммута-
ционная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |
Утапливаемое исполнение
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
5 мм |
1 кГц |
LA18-55.5N1.U1.K |
| NC |
LA18-55.5N2.U1.K |
| NPN четырехпроводная |
NO+NC |
LA18-55.5N4.U1.K |
| 10…30 VDC |
PNP трехпроводная |
NO |
LA18-55.5P1.U1.K |
| NC |
LA18-55.5P2.U1.K |
| PNP четырехпроводная |
NO+NC |
LA18-55.5P4.U1.K |
| 10…60 VDC |
двухпроводная |
NO |
LA18-55.5D1.U4.K |
| NC |
LA18-55.5D2.U4.K |
| 20…250 VAC |
трехпроводная(*) |
NO |
25 Гц |
LA18-55.5A1.U7.K |
| NC |
LA18-55.5A2.U7.K |
| 10…30 VDC |
NPN трехпроводная |
NO |
8 мм |
500 Гц |
LA18-55.8N1.U1.K |
| NC |
LA18-55.8N2.U1.K |
| NPN четырехпроводная |
NO+NC |
LA18-55.8N4.U1.K |
| PNP трехпроводная |
NO |
LA18-55.8P1.U1.K |
| NC |
LA18-55.8P2.U1.K |
| PNP четырехпроводная |
NO+NC |
LA18-55.8P4.U1.K |
| 10…60 VDC |
двухпроводная |
NO |
LA18-55.8D1.U4.K |
| NC |
LA18-55.8D2.U4.K |
| 20…250 VAC |
трехпроводная(*) |
NO |
25 Гц |
LA18-55.8A1.U7.K |
| NC |
LA18-55.8A2.U7.K |
Неутапливаемое исполнение
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
8 мм |
500 Гц |
LA18M-55.8N1.U1.K |
| NC |
LA18M-55.8N2.U1.K |
| NPN четырехпроводная |
NO+NC |
LA18M-55.8N4.U1.K |
| PNP трехпроводная |
NO |
LA18M-55.8P1.U1.K |
| NC |
LA18M-55.8P2.U1.K |
| PNP четырехпроводная |
NO+NC |
LA18M-55.8P4.U1.K |
| 10…60 VDC |
двухпроводная |
NO |
LA18M-55.8D1.U4.K |
| NC |
LA18M-55.8D2.U4.K |
| 20…250 VAC |
трехпроводная(*) |
NO |
25 Гц |
LA18M-55.8A1.U7.K |
| NC |
LA18M-55.8A2.U7.K |
| 10…30 VDC |
NPN трехпроводная |
NO |
16 мм |
150 Гц |
LA18M-55.16N1.U1.K |
| NC |
LA18M-55.16N2.U1.K |
| NPN четырехпроводная |
NO+NC |
LA18M-55.16N4.U1.K |
| PNP трехпроводная |
NO |
LA18M-55.16P1.U1.K |
| NC |
LA18M-55.16P2.U1.K |
| PNP четырехпроводная |
NO+NC |
LA18M-55.16P4.U1.K |
| 10…60 VDC |
двухпроводная |
NO |
LA18M-55.16D1.U4.K |
| NC |
LA18M-55.16D2.U4.K |
| 20…250 VAC |
трехпроводная(*) |
NO |
25 Гц |
LA18M-55.16A1.U7.K |
| NC |
LA18M-55.16A2.U7.K |
* Третий провод используется для заземления корпуса.
Модификации индуктивных бесконтактных датчиков LA18 с разъемом М12

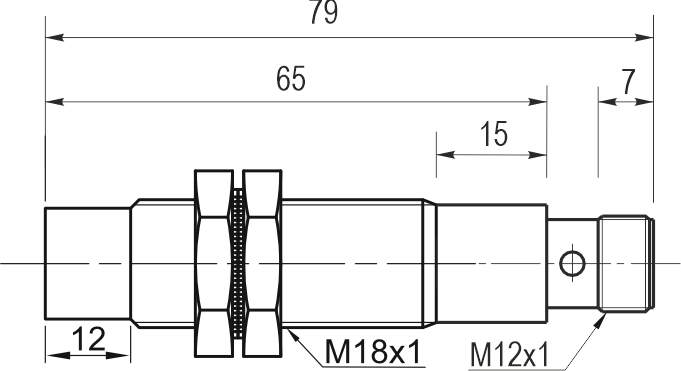

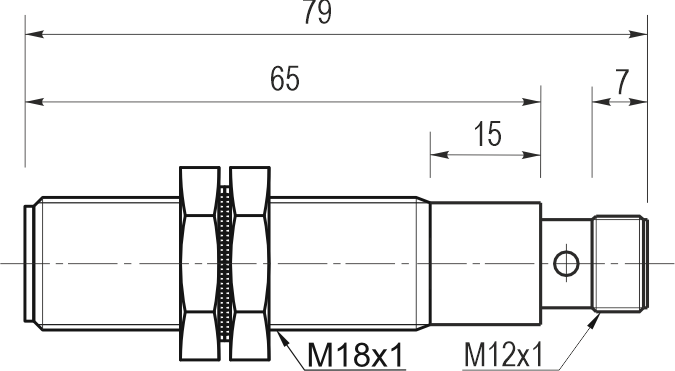

| Габаритный чертеж |
Напряжение питания |
Схема подключения |
Коммута-
ционная функция |
Номинальное расстояние срабатывания |
Максимальная частота срабатывания |
Модификация |
Утапливаемое исполнение
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
5 мм |
1 кГц |
LA18-80.5N1.U1.E |
| NC |
LA18-80.5N2.U1.E |
| NPN четырехпроводная |
NO+NC |
LA18-80.5N4.U1.E |
| PNP трехпроводная |
NO |
LA18-80.5P1.U1.E |
| NC |
LA18-80.5P2.U1.E |
| PNP четырехпроводная |
NO+NC |
LA18-80.5P4.U1.E |
| 10…60 VDC |
двухпроводная |
NO |
LA18-80.5D1.U4.E |
| NC |
LA18-80.5D2.U4.E |
| 10…30 VDC |
NPN трехпроводная |
NO |
8 мм |
500 Гц |
LA18-80.8N1.U1.E |
| NC |
LA18-80.8N2.U1.E |
| NPN четырехпроводная |
NO+NC |
LA18-80.8N4.U1.E |
| PNP трехпроводная |
NO |
LA18-80.8P1.U1.E |
| NC |
LA18-80.8P2.U1.E |
| PNP четырехпроводная |
NO+NC |
LA18-80.8P4.U1.E |
| 10…60 VDC |
двухпроводная |
NO |
LA18-80.8D1.U4.E |
| NC |
LA18-80.8D2.U4.E |
Неутапливаемое исполнение
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
8 мм |
500 Гц |
LA18M-80.8N1.U1.E |
| NC |
LA18M-80.8N2.U1.E |
| NPN четырехпроводная |
NO+NC |
LA18M-80.8N4.U1.E |
| PNP трехпроводная |
NO |
LA18M-80.8P1.U1.E |
| NC |
LA18M-80.8P2.U1.E |
| PNP четырехпроводная |
NO+NC |
LA18M-80.8P4.U1.E |
| 10…60 VDC |
двухпроводная |
NO |
LA18M-80.8D1.U4.E |
| NC |
LA18M-80.8D2.U4.E |
| 10…30 VDC |
NPN трехпроводная |
NO |
16 мм |
150 Гц |
LA18M-80.16N1.U1.E |
| NC |
LA18M-80.16N2.U1.E |
| NPN четырехпроводная |
NO+NC |
LA18M-80.16N4.U1.E |
| PNP трехпроводная |
NO |
LA18M-80.16P1.U1.E |
| NC |
LA18M-80.16P2.U1.E |
| PNP четырехпроводная |
NO+NC |
LA18M-80.16P4.U1.E |
| 10…60 VDC |
двухпроводная |
NO |
LA18M-80.16D1.U4.E |
| NC |
LA18M-80.16D2.U4.E |
Цоколевка разъема М12 (male)
Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA
| Датчики постоянного тока |
| Трехпроводные, NPN, NO (LA••-•.•N1.U1.K) |

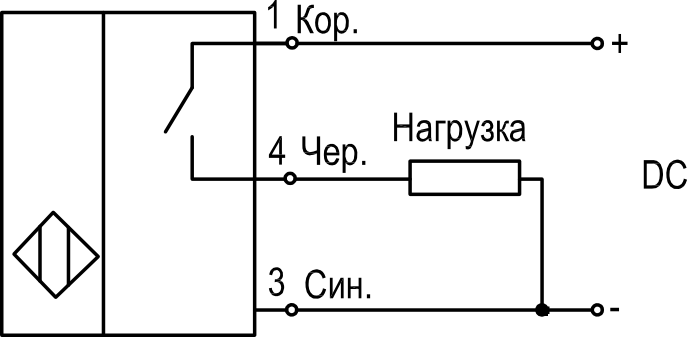

Трехпроводные, PNP, NO (LA••-•.•P1.U1.K) |
 |
 |

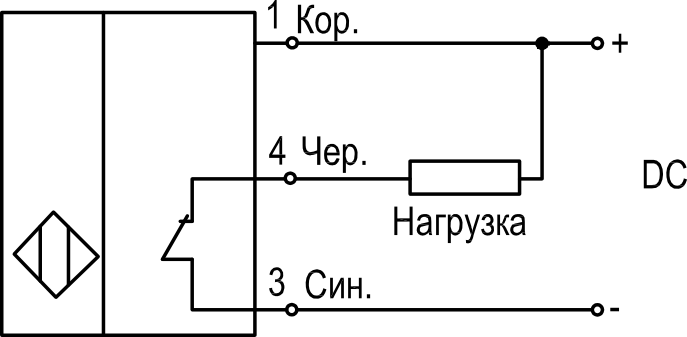

| Трехпроводные, NPN, NC (LA••-•.•N2.U1.K) |

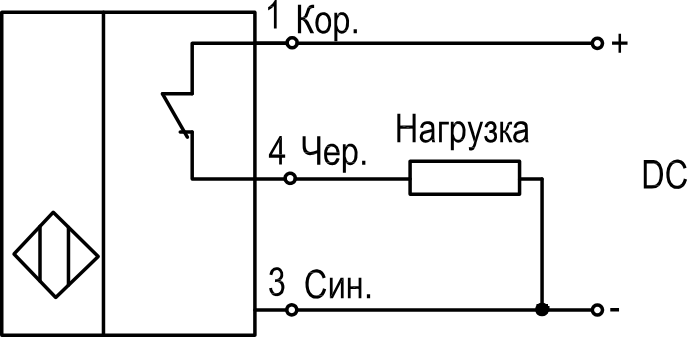

Трехпроводные, PNP, NC (LA••-•.•P2.U1.K) |
 |
 |

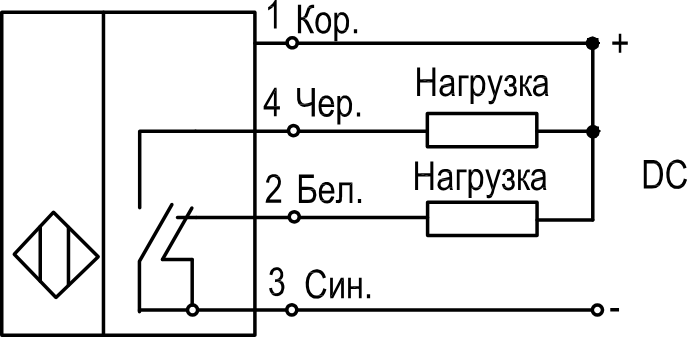

| Четырехпроводные, NPN, NO+NC (LA••-•.•N4.U1.K) |

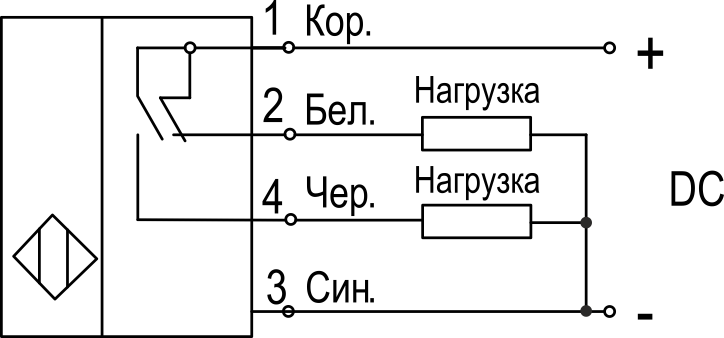

Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K) |
 |
 |

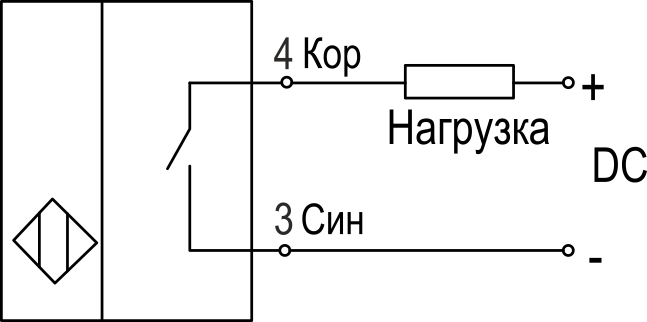

| Двухпроводные, NO (LA••-•.•D1.U4.K) |

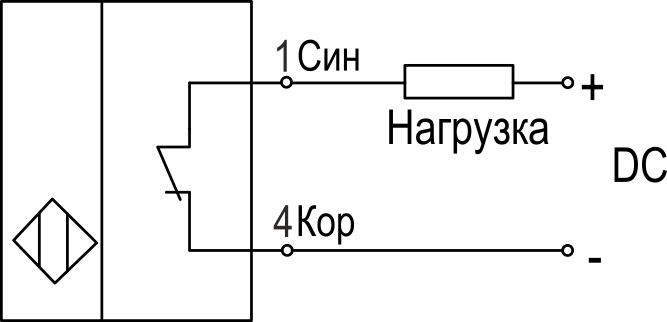

Двухпроводные, NC (LA••-•.•D2.U4.K) |
 |
 |
| Датчики переменного тока |

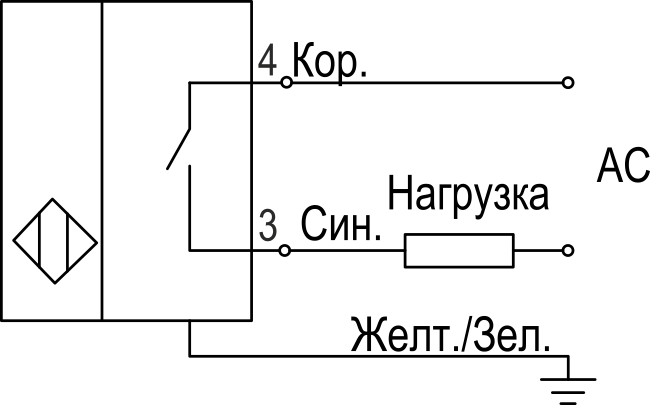

| Трехпроводные, NO (LA••-•.•A1.U7.K) |

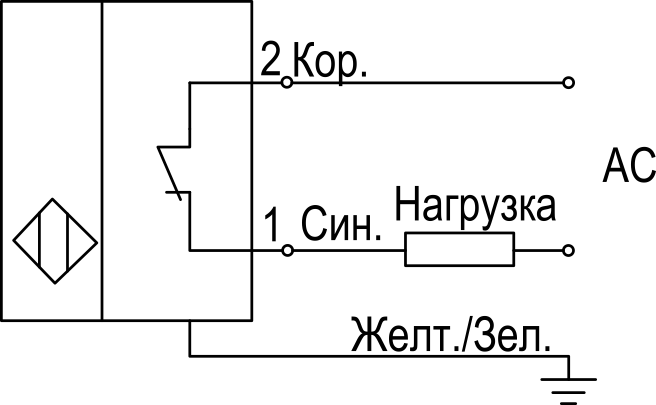

Трехпроводные, NC (LA••-•.•A2.U7.K) |
 |
 |
Дополнительные опции и принадлежности:
|

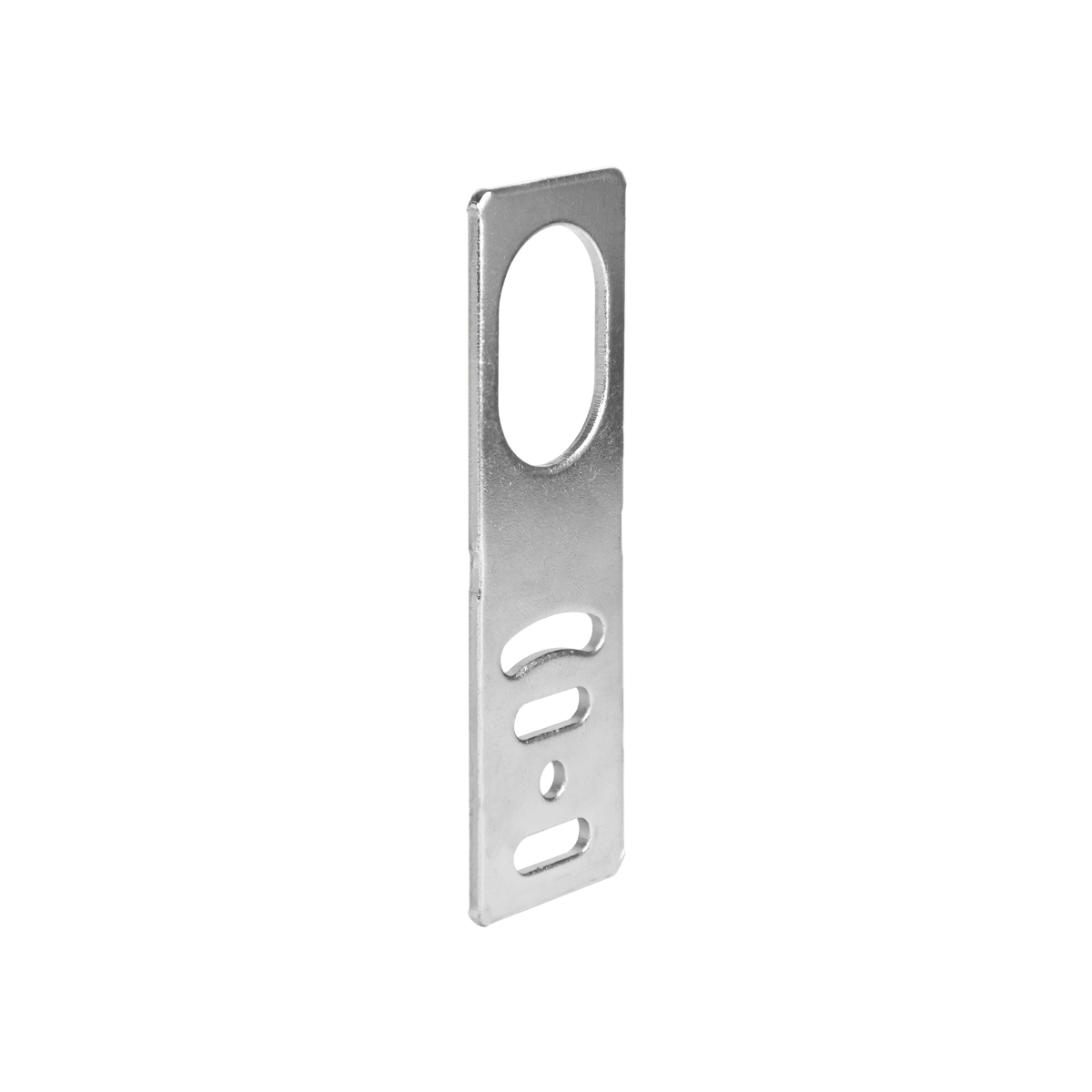

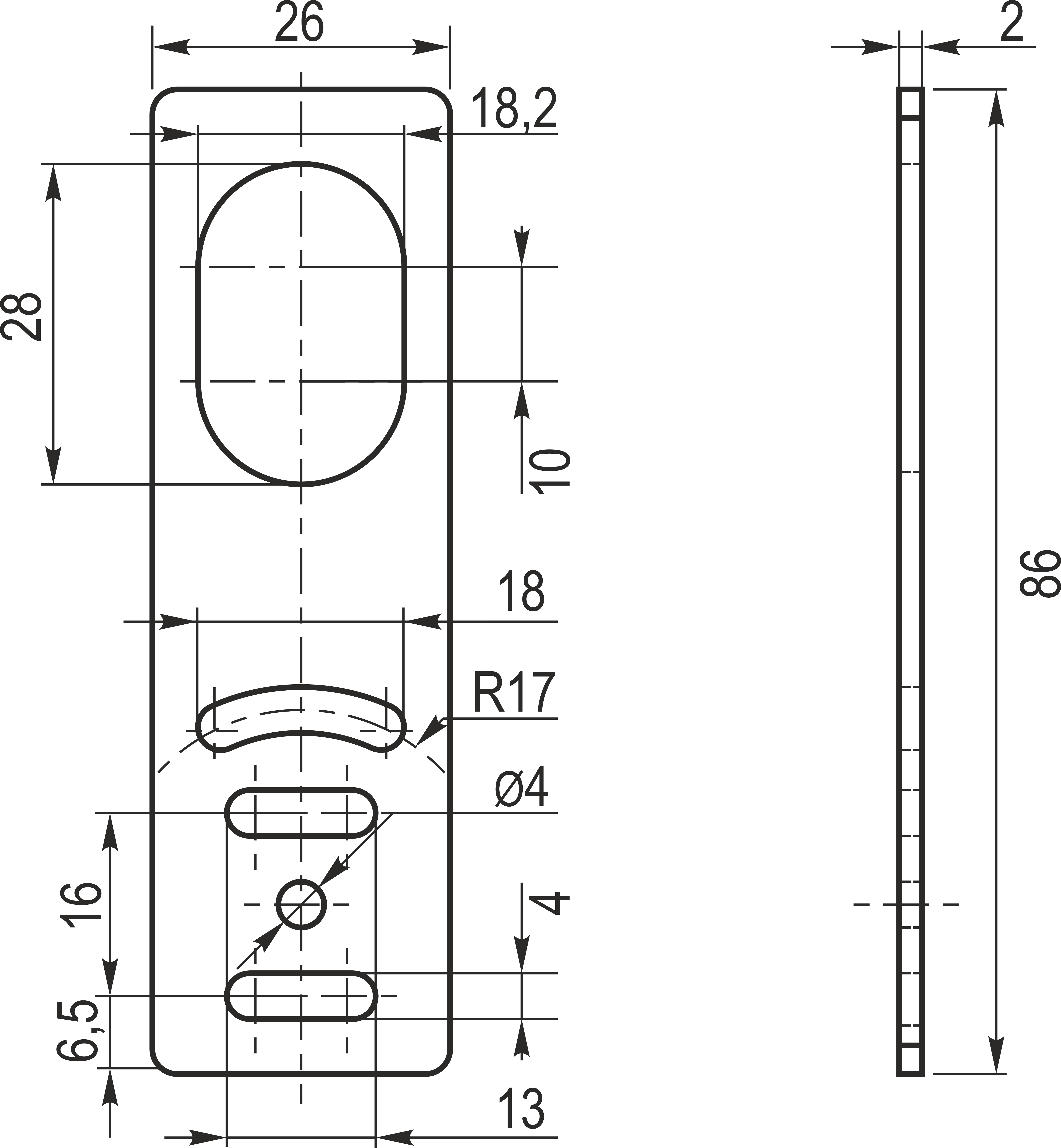

Кронштейн металлический оцинкованный
прямой BM18-IM
|

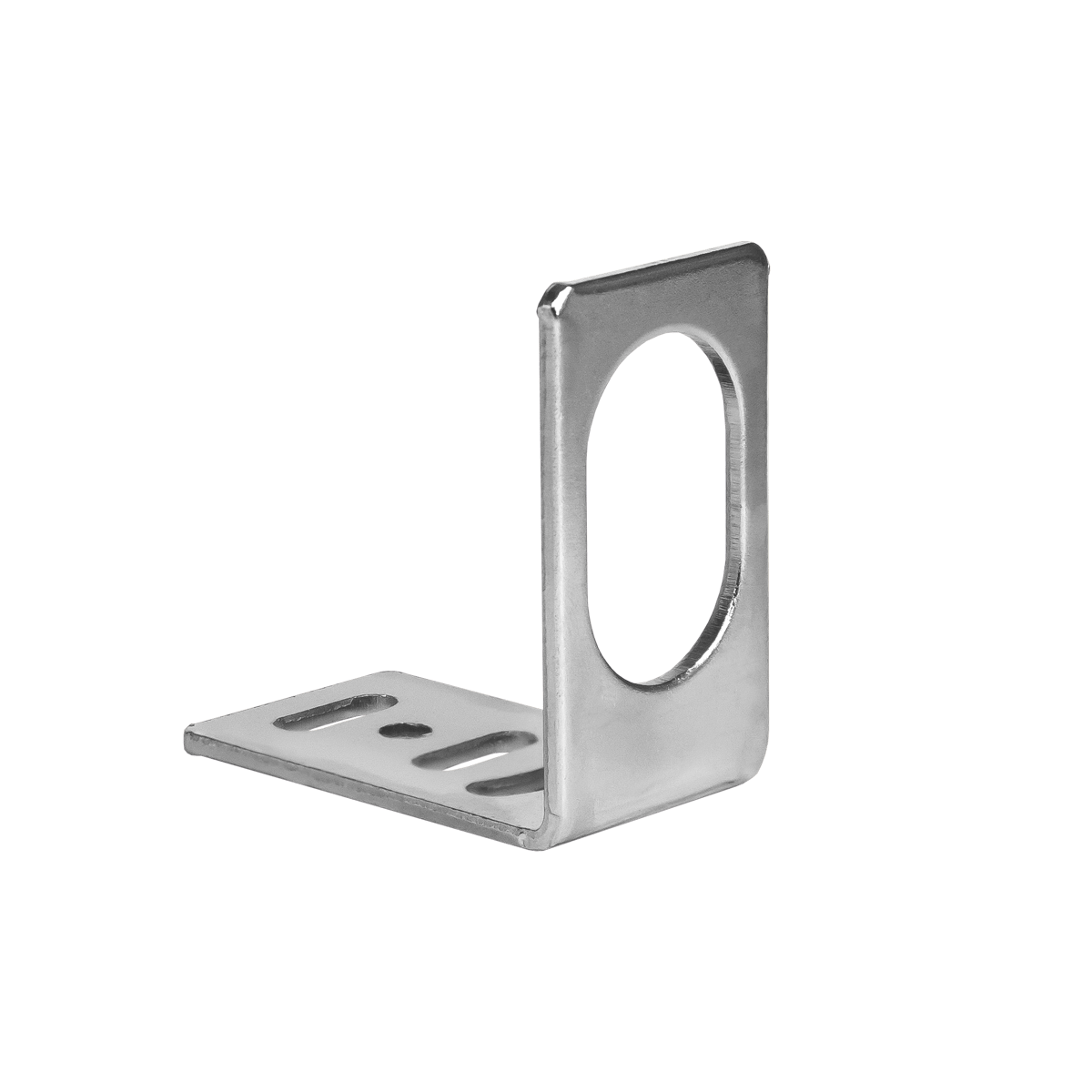

Кронштейн металлический оцинкованный
угловой BM18-LM
|
Для подключения датчиков используйте:

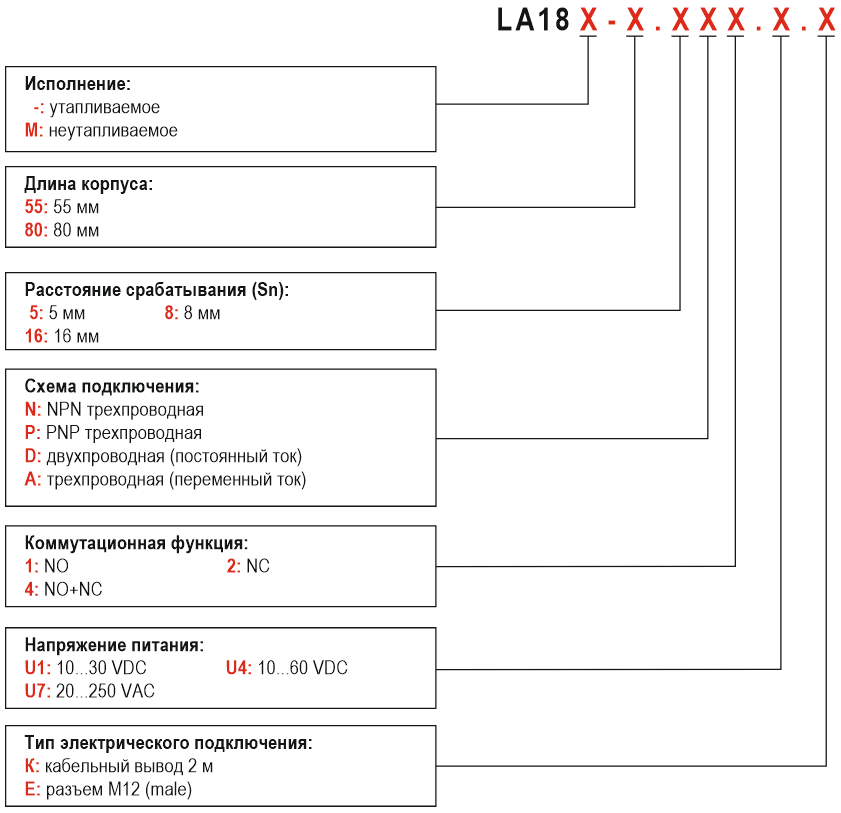

Структура условного обозначения при заказе
|
|
| |
Например: LA18-55.5N1.U1.K
|
| |
Вы заказали: Индуктивный датчик с диаметром корпуса 18 мм утапливаемого исполнения с номинальным расстоянием срабатывания 5 мм, схемой подключения — трехпроводной NPN, коммутационной функцией — NO, напряжением питания 10...30 VDC, кабельным выводом 2 м.
|
|
3D-модель в формате .stp
Скачать 3D-модель LA18M
