Оптические бесконтактные датчики KIPPRIBOR серии ОА18

Описание и назначение оптических датчиков KIPPRIBOR OA18:

Оптические датчики KIPPRIBOR ОА18 — оптоэлектронные устройства, состоящие из излучателя и приемника оптического сигнала, схемы питания, цепи обработки принятого сигнала и формирования выходного управляющего воздействия. Выполнены в цилиндрическом корпусе из никелированной латуни. Монтируются в отверстие диаметром 18 мм.

Предназначены для детектирования наличия объекта, определения размеров и положения объекта в пространстве, подсчета единиц изделий на производственных линиях.

Датчики находят применение в производстве, системах слежения и мониторинга, системах защиты.

Преимущества оптических датчиков KIPPRIBOR ОА18:

  • три типа датчиков в серии (диффузного, рефлекторного и барьерного типа) позволяют подобрать оптимальное решение для каждого случая применения;
  • широкий диапазон расстояний срабатывания;
  • дополнительные опции, предоставляющие возможность работы с блестящими объектами;
  • простой монтаж.






Оптические бесконтактные датчики (выключатели) KIPPRIBOR серии ОА18 в цилиндрическом корпусе

Технические характеристики

|

Модификации и опции

|

Схемы подключения

|

Габаритные размеры

|

Структура обозначения

Технические характеристики оптических датчиков ОА18:

Параметр Значение
Модификация ОА18-T ОА18-D ОА18-R
Тип датчика Барьерного типа Диффузного типа Рефлекторного типа
Диаметр датчика 18 мм
Расстояние срабатывания номинальное (Sn) 15 м 0,15 м; 0,5 м 1 м; 3 м
Гистерезис переключения ≤15% от Sr*
Точность повторения ±10% от Sn
Тип выхода NPN / PNP
Коммутационная функция NO+NC (переключающий контакт)
Напряжение питания 10…30 VDC
Максимальный ток нагрузки 200 мА
Падение напряжения ≤ 2,5 V
Потребляемый ток ≤ 30мА
Время отклика 1 мс
Источник излучения ИК диод (880нм) ИК диод (880 нм);
Красный диод (650 нм)**
Допустимое внешнее освещение ≤ 10000 люкс
Электрическая прочность изоляции 500 VDC в течение 1 мин
Степень защиты IP67
Защита от короткого замыкания Есть
Защита от обратной полярности Есть
Защита от перегрузки Есть
Индикация срабатывания Светодиодная
Регулировка чувствительности С помощью потенциометра
Электрическое подключение Кабельный вывод 2 м
Виброустойчивость 10…55 Гц с амплитудой 1 мм в каждой координате X, Y, Z
в течение 30 мин
Ударопрочность 30G 6 раз в координатах X, Y, Z
Температура окружающей среды -25…+55°С
Влажность окружающей среды 35…85%
Материал корпуса Латунь никелированная
Масса 120 г

* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром






Технические характеристики

|

Модификации и опции

|

Схемы подключения

|

Габаритные размеры

|

Структура обозначения

Модификации оптических датчиков ОА18:

Модификация Тип датчика Расстояние срабатывания Тип выхода Коммутационная функция
OA18-DI0015N4.U1.K Диффузный 0,15 м NPN NO+NC
OA18-DI0015P4.U1.K 0,15 м PNP
OA18-DI0050N4.U1.K 0,5 м NPN
OA18-DI0050P4.U1.K 0,5 м PNP
OA18-RR0100N4.U1.K.F Рефлекторный 1 м NPN
OA18-RR0100P4.U1.K.F 1 м PNP
OA18-RI0300N4.U1.K 3 м NPN
OA18-RI0300P4.U1.K 3 м PNP
OA18-TI1500N4.U1.K Барьерный 15 м NPN
OA18-TI1500P4.U1.K 15 м PNP

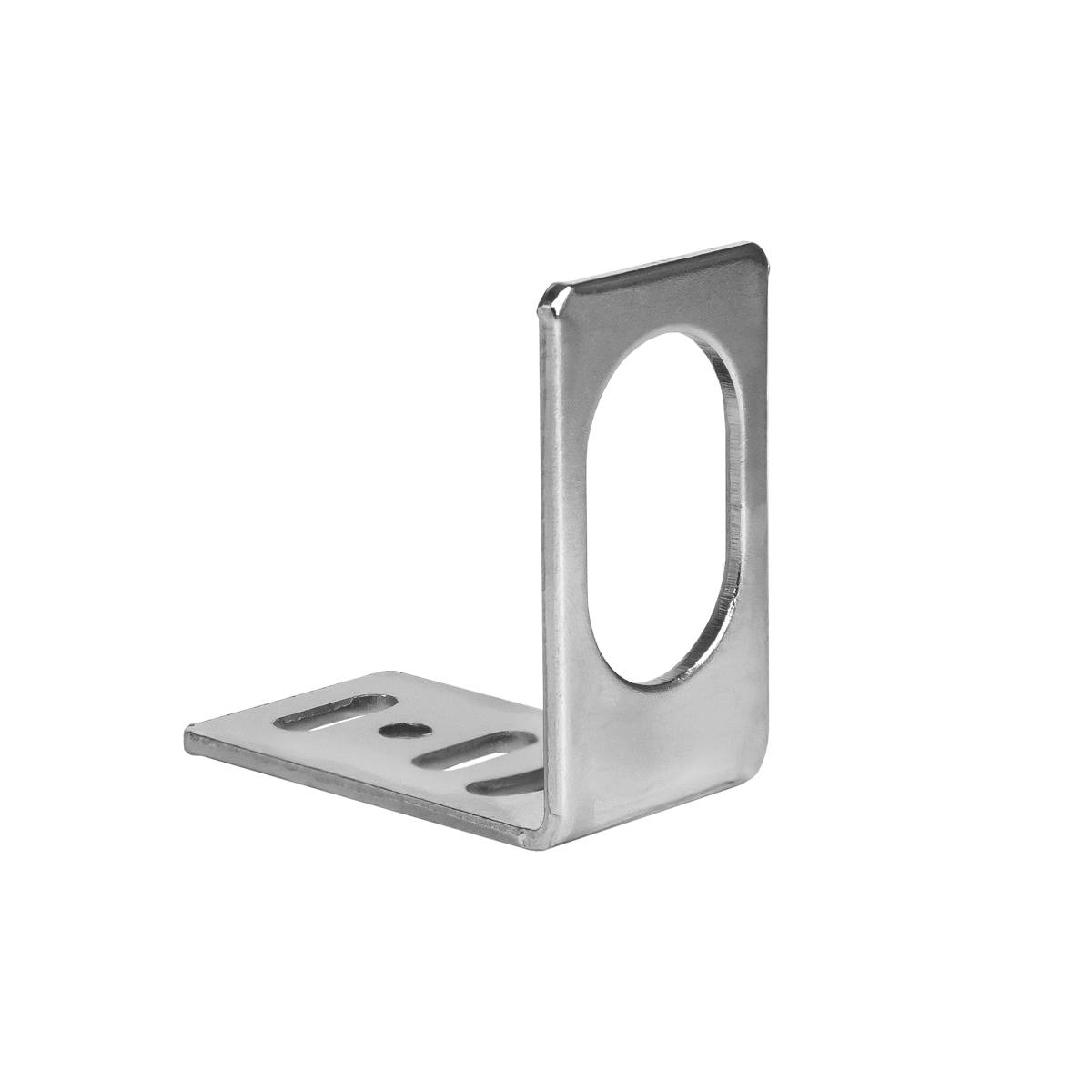

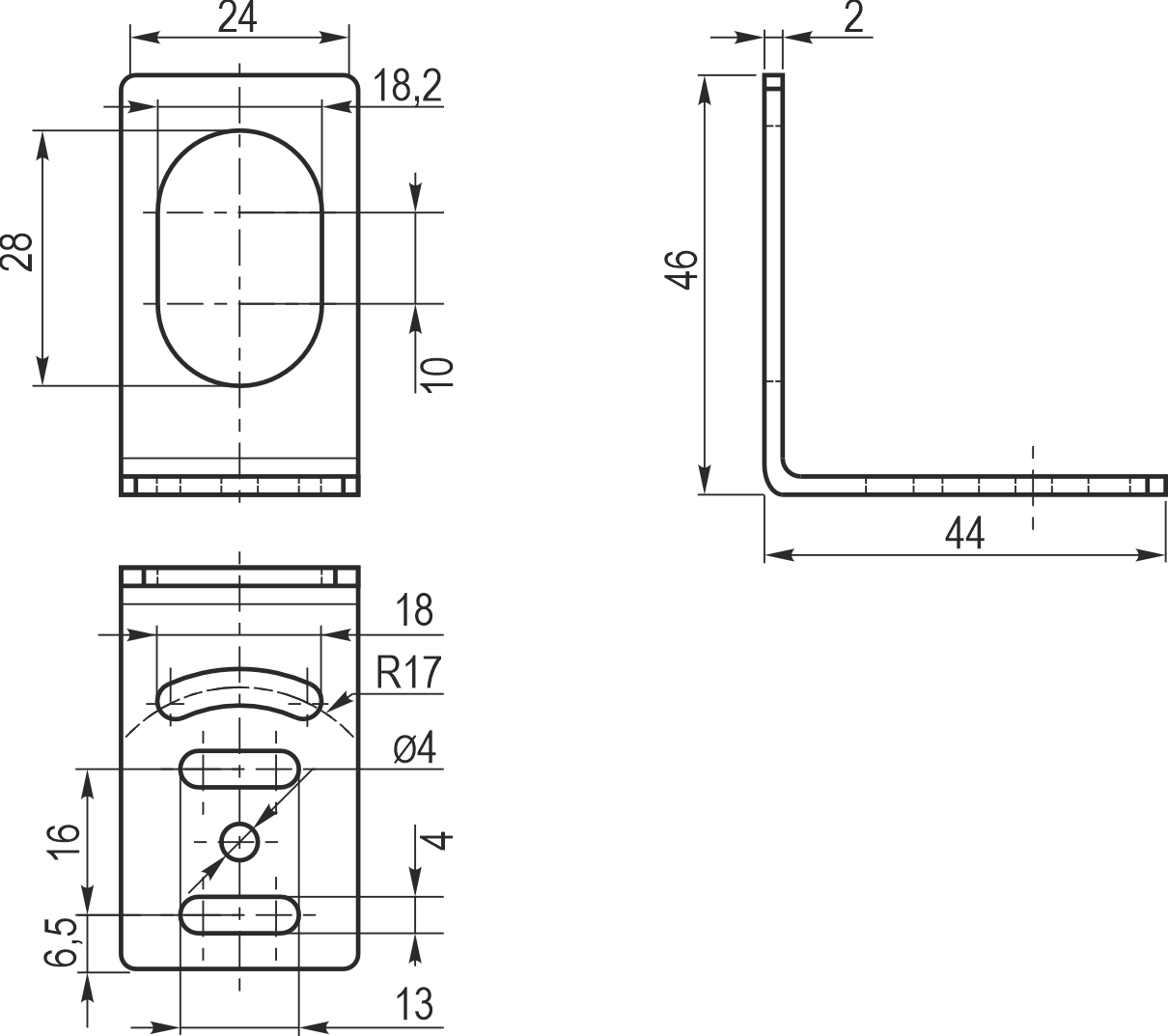

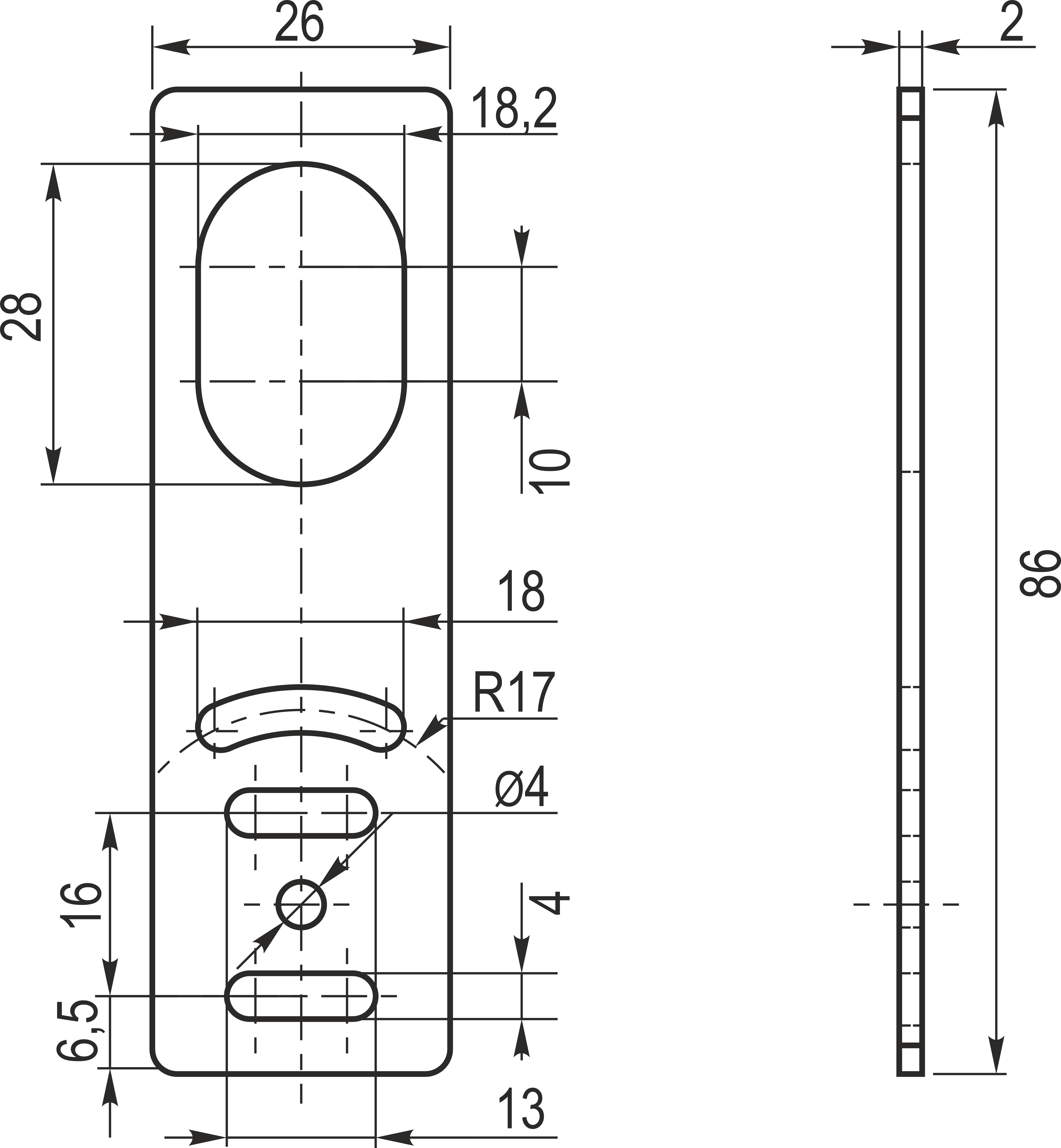

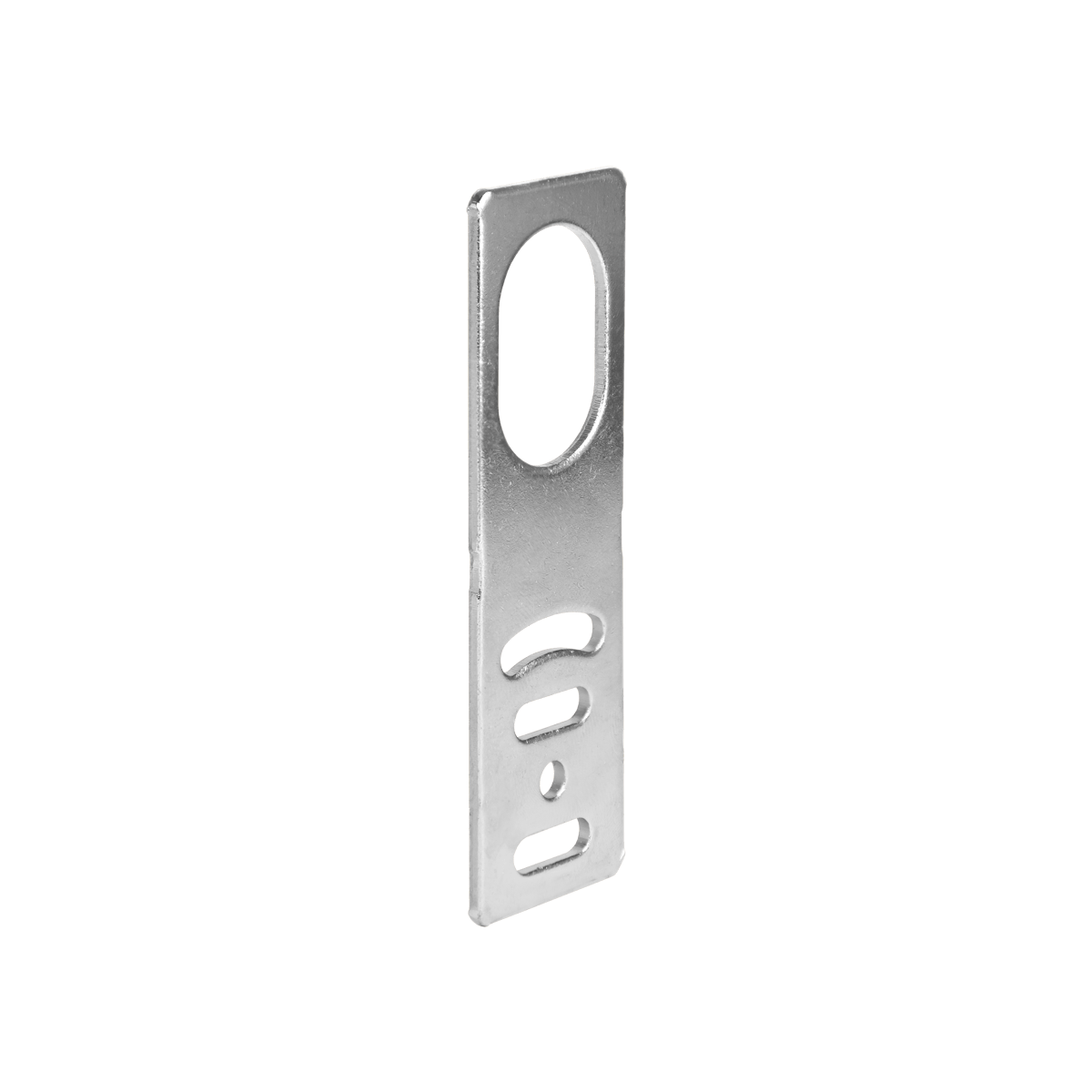

Дополнительные опции и принадлежности:

В качестве опционального исполнения поставляются датчики с индексом F, с интегрированным поляризационным фильтром. Такое исполнение позволяет объективно обрабатывать отраженный сигнал от предметов с высокой отражающей способностью.

Оптические датчики рефлекторного типа используются с отражателем OR51-S или OR83-R (не входит в комплект поставки).

OR51-S OR83-R

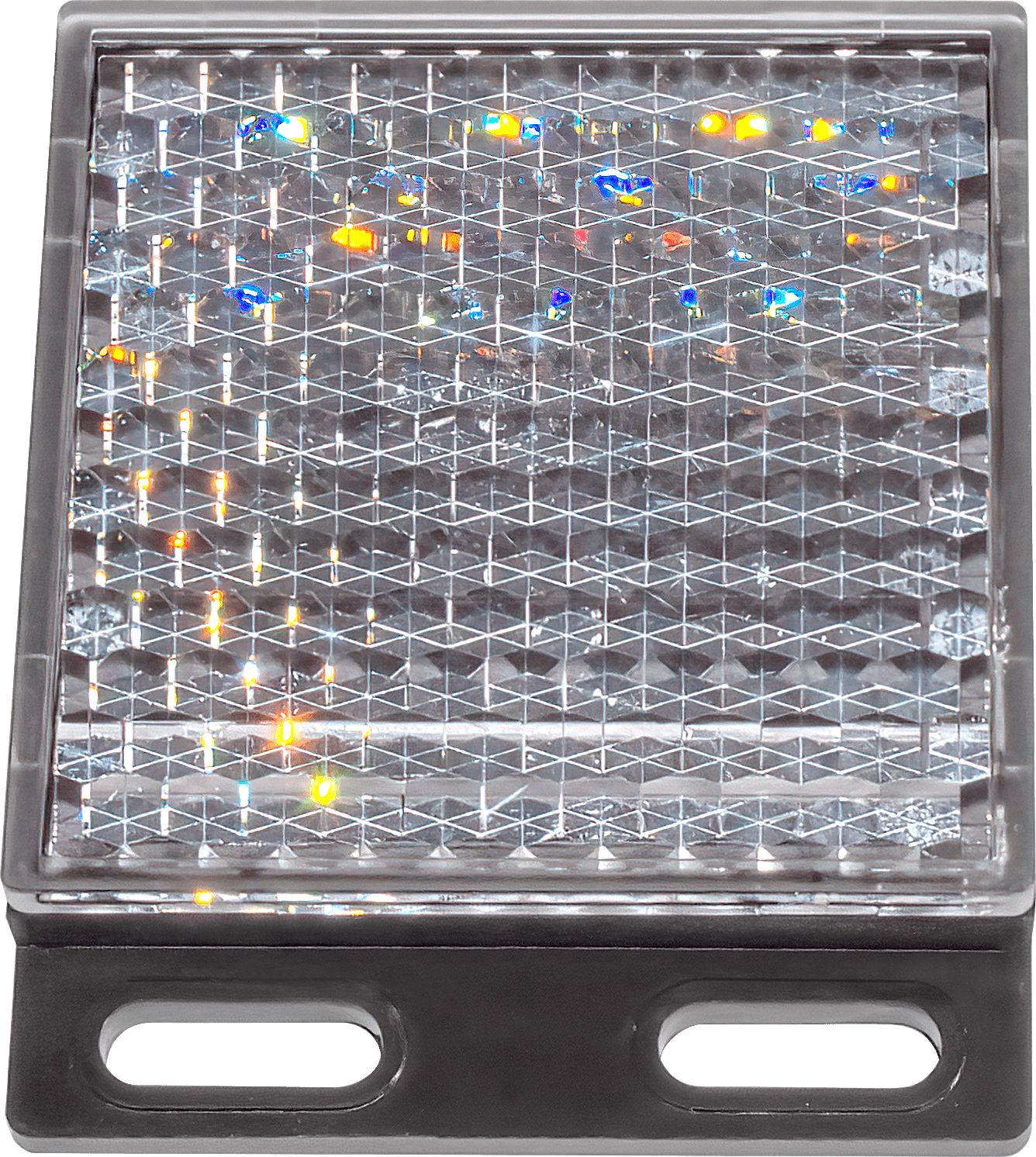

Рефлектор OR51-S

Особенности:

1. Компактные размеры. Отражатель удобно использовать при плотном размещении оборудования
2. Крепление с возможностью регулировки положения. Отражатель можно перемещать на крепеже на 10 мм

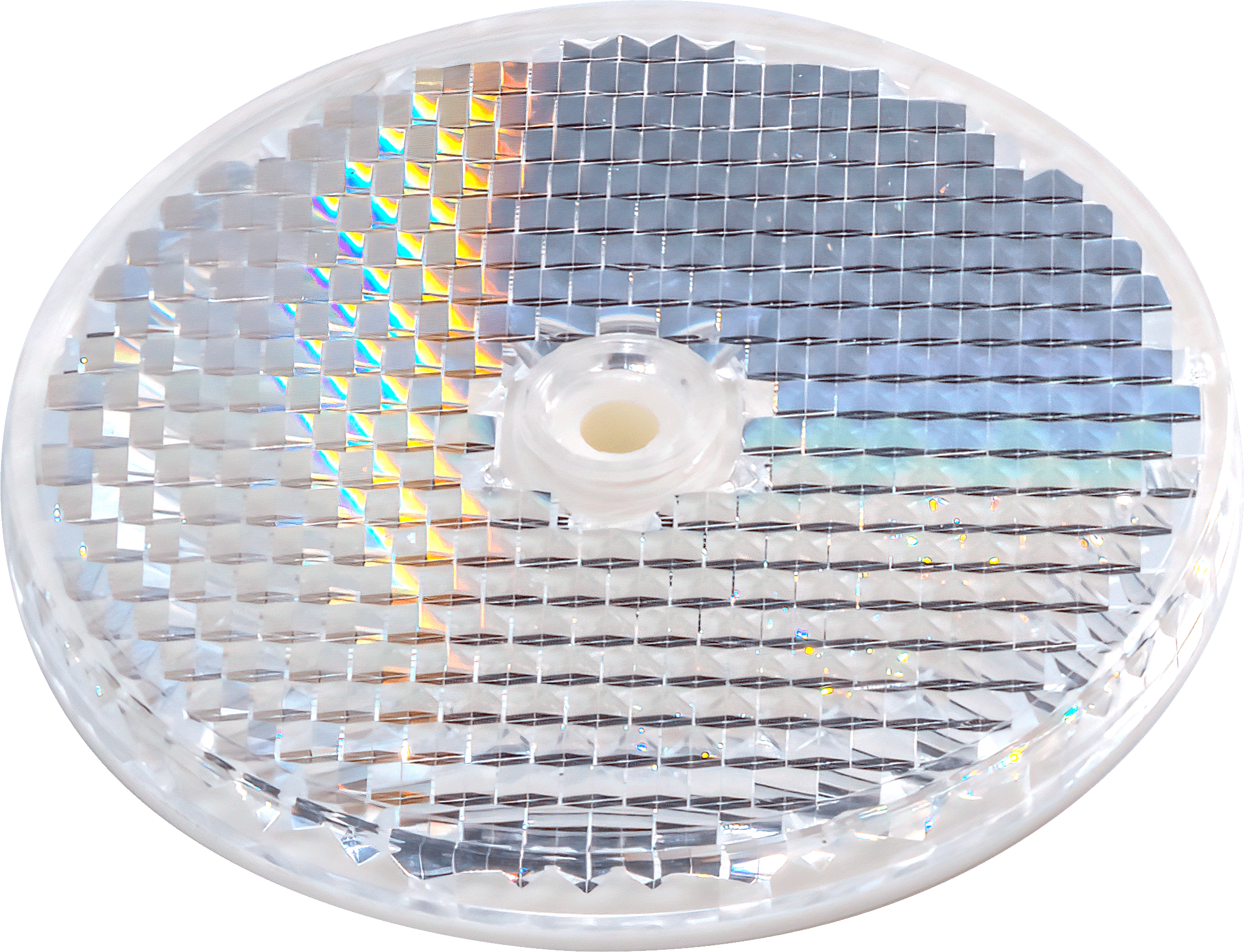

Особенности:

1. Крепление. Отверстие в центре отражателя позволяет точно закрепить отражатель на шпильку или болт.
2. Большая площадь отражающей поверхности. Проще настроить оптический датчик.




Технические характеристики

|

Модификации и опции

|

Схемы подключения

|

Габаритные размеры

|

Структура обозначения

Схемы подключения оптических датчиков ОА18:

NPN — типа
Схема подключения NPN - типа
PNP — типа
Схема подключения PNP - типа

Излучатель датчика модификации ОА18-TI
Излучатель датчика модификации ОА18-TI






Технические характеристики

|

Модификации и опции

|

Схемы подключения

|

Габаритные размеры

|

Структура обозначения

Габаритные размеры оптических датчиков ОА18:

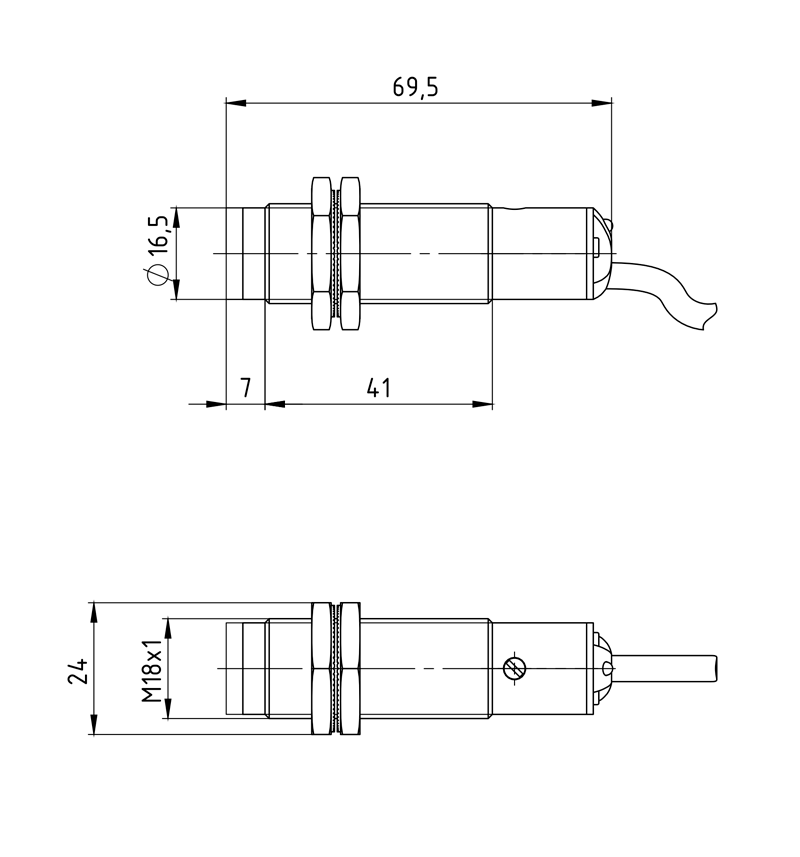

Датчики модификаций ОА18-DI, ОА18-RI, ОА18-TI
Датчики модификаций ОА18-DI, ОА18-RI, ОА18-TI

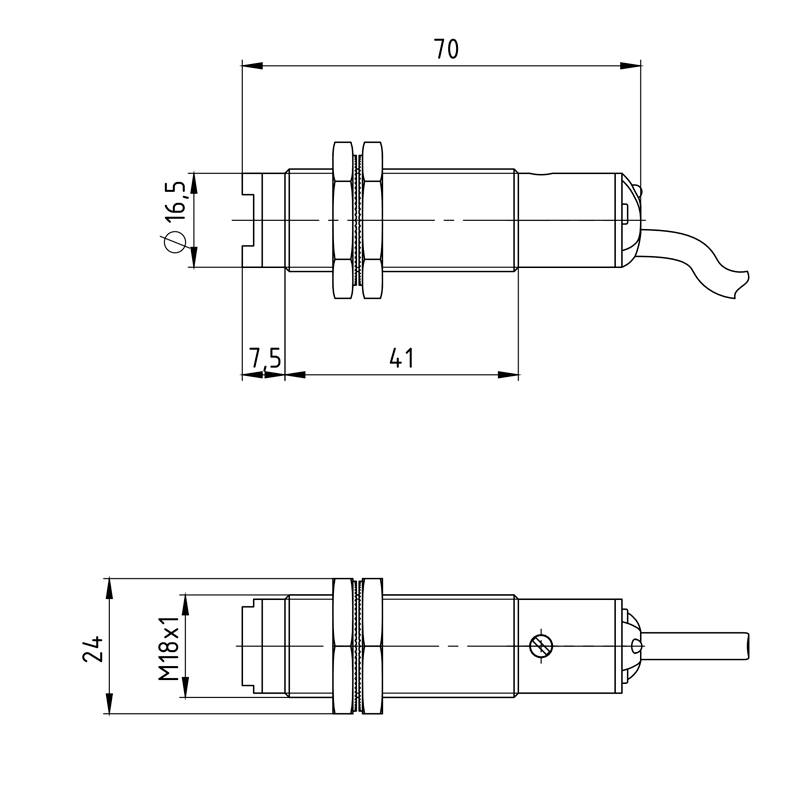

Датчики модификации ОА18-RR
Датчики модификации ОА18-RR

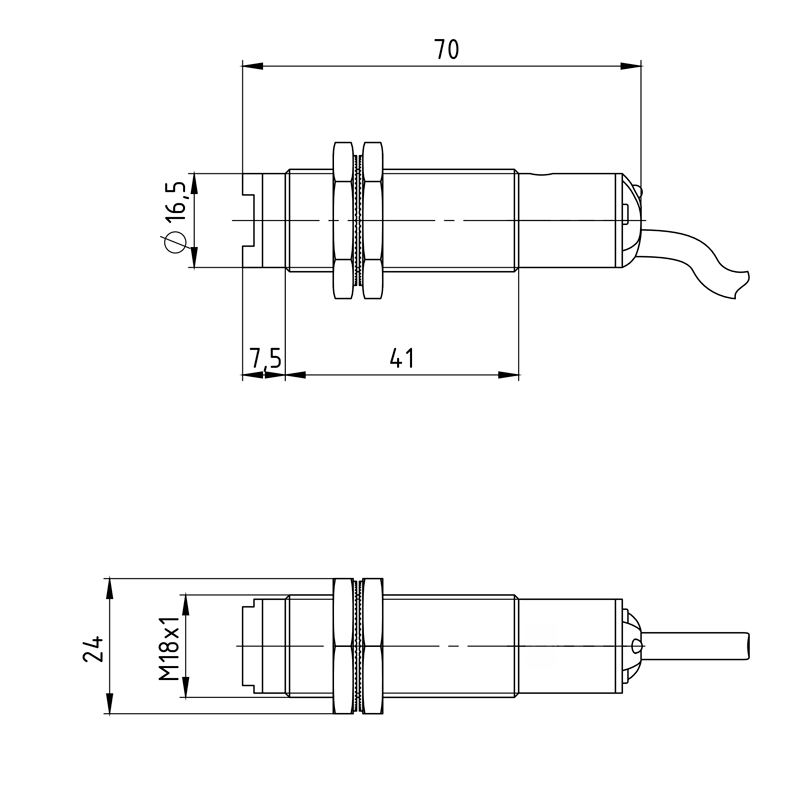

Излучатель модификации ОА18-TI
Излучатель модификации ОА18-TI
Рефлектор OR51-S
Рефлектор OR51-S

Рефлектор OR83-R






Технические характеристики

|

Модификации и опции

|

Схемы подключения

|

Габаритные размеры

|

Структура обозначения

Обозначение при заказе оптических датчиков KIPPRIBOR OA18:

Структура условного обозначения при заказе оптических датчиков KIPPRIBOR OA18

Пример обозначения при заказе:

OA18-RR0100N4.U1.K.F

Вы заказали:

ОА18 - Оптический датчик в металлическом цилиндрическом корпусе диаметром 18 мм
R - Рефлекторный тип датчика
R - Красный источник излучения
0100 - Номинальное расстояние срабатывания 1 м
N - NPN — тип выхода
4 - NO+NC контакт
U1 - Напряжение питания 10…30 VDC
K - Кабельный вывод 2 метра
F - С поляризационным фильтром
