Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
Коммуникационные возможности
| Интерфейс обмена |
Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования |
USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Протоколы обмена |
Modbus TCP (до 4-х одновременных соединений),MQTT (в разработке), SNMP (в разработке) |
Особенности
- Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
- Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-410)

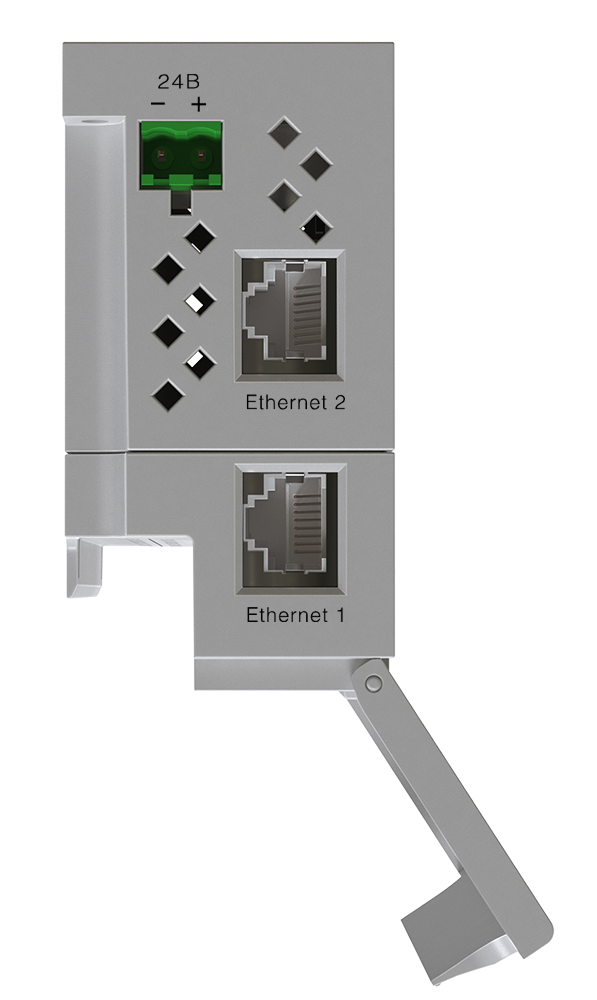

- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование

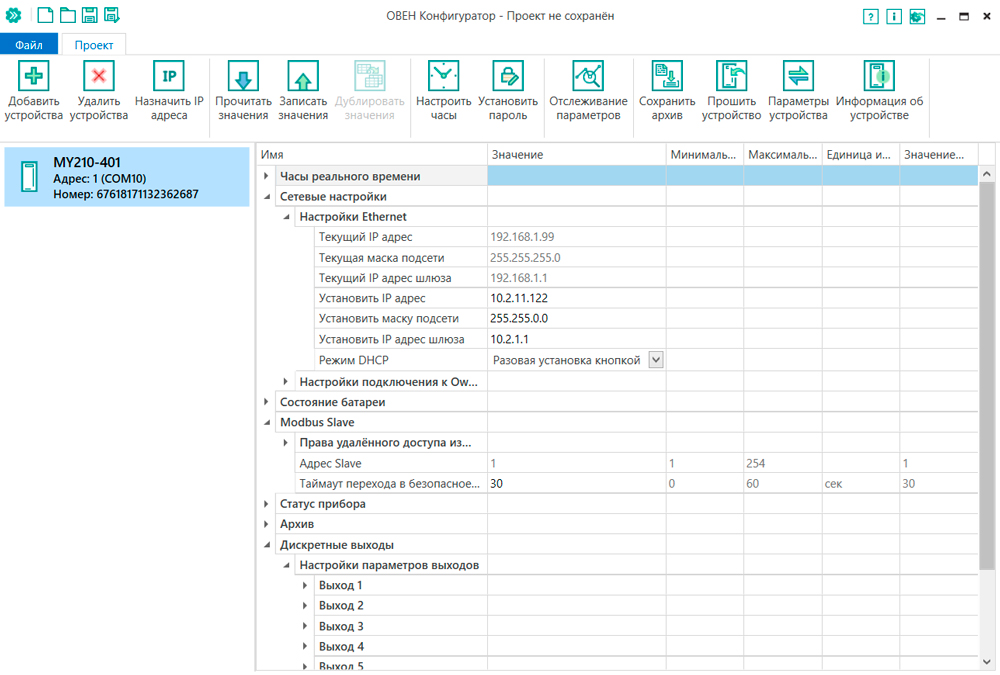

Конфигурирование модулей Мx210 осуществляется с помощью универсального конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

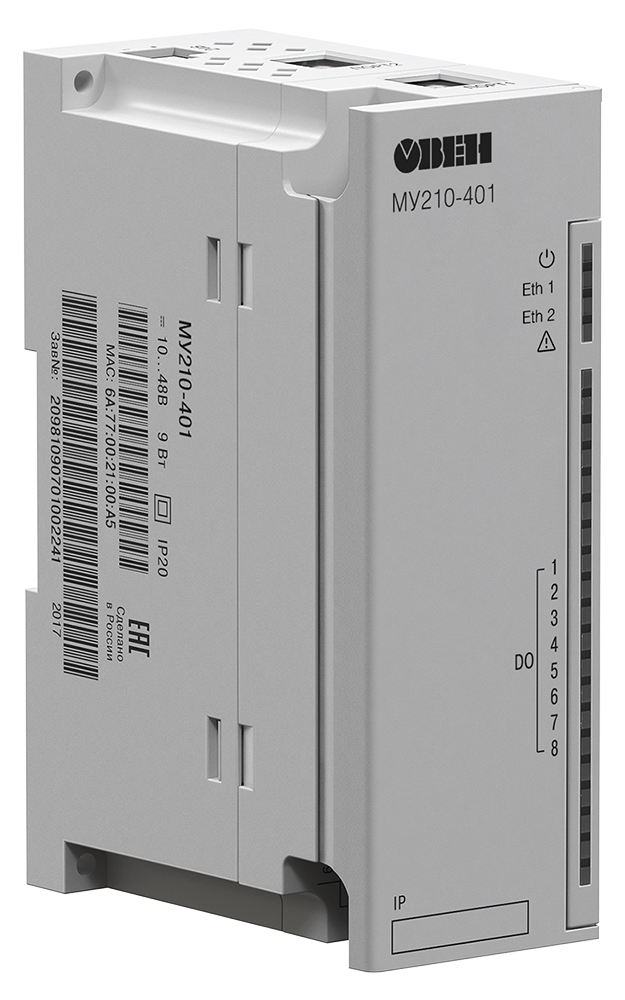

Технические характеристики модулей дискретного вывода ОВЕН МУ210
| Модификация |
МУ210-401 |

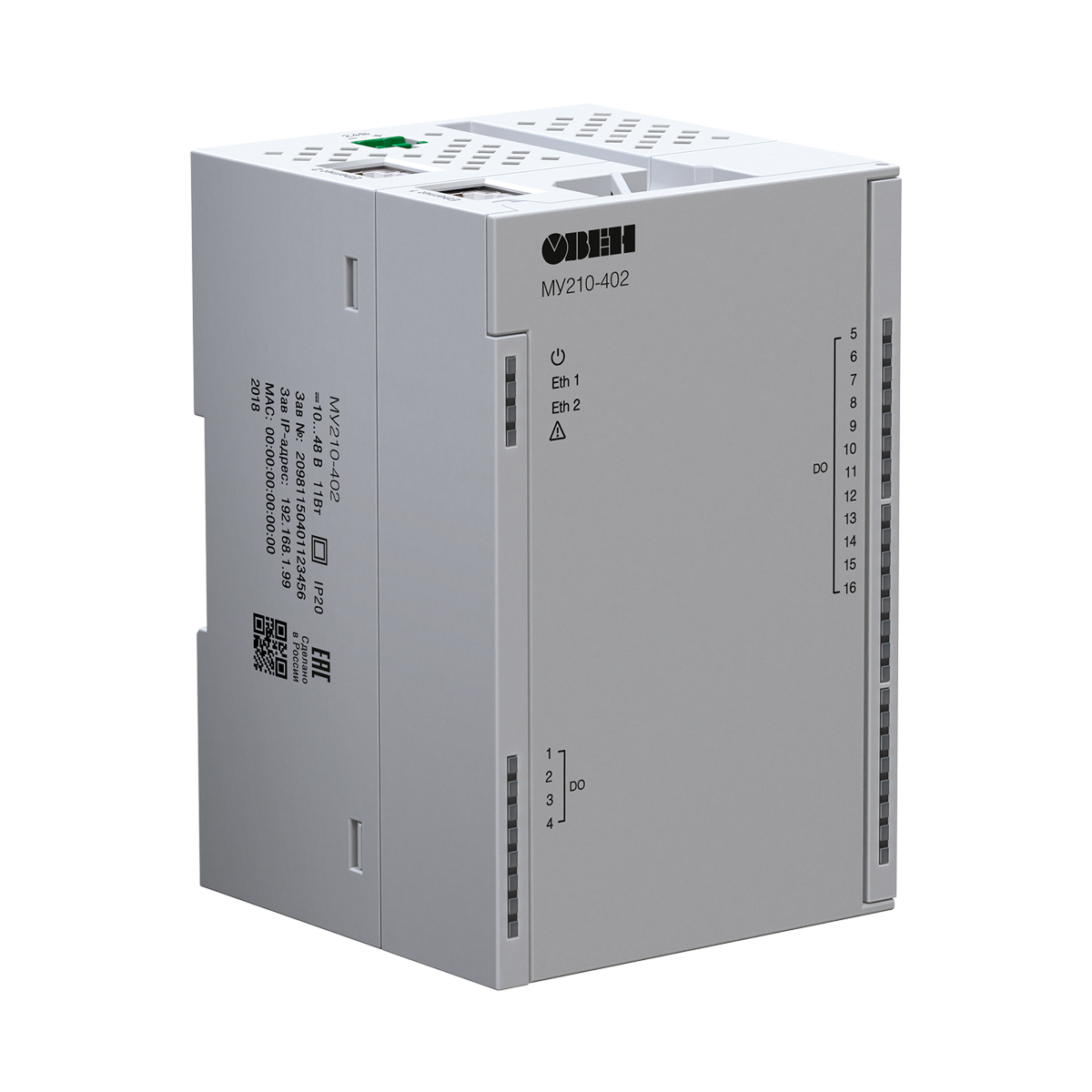

МУ210-402 |

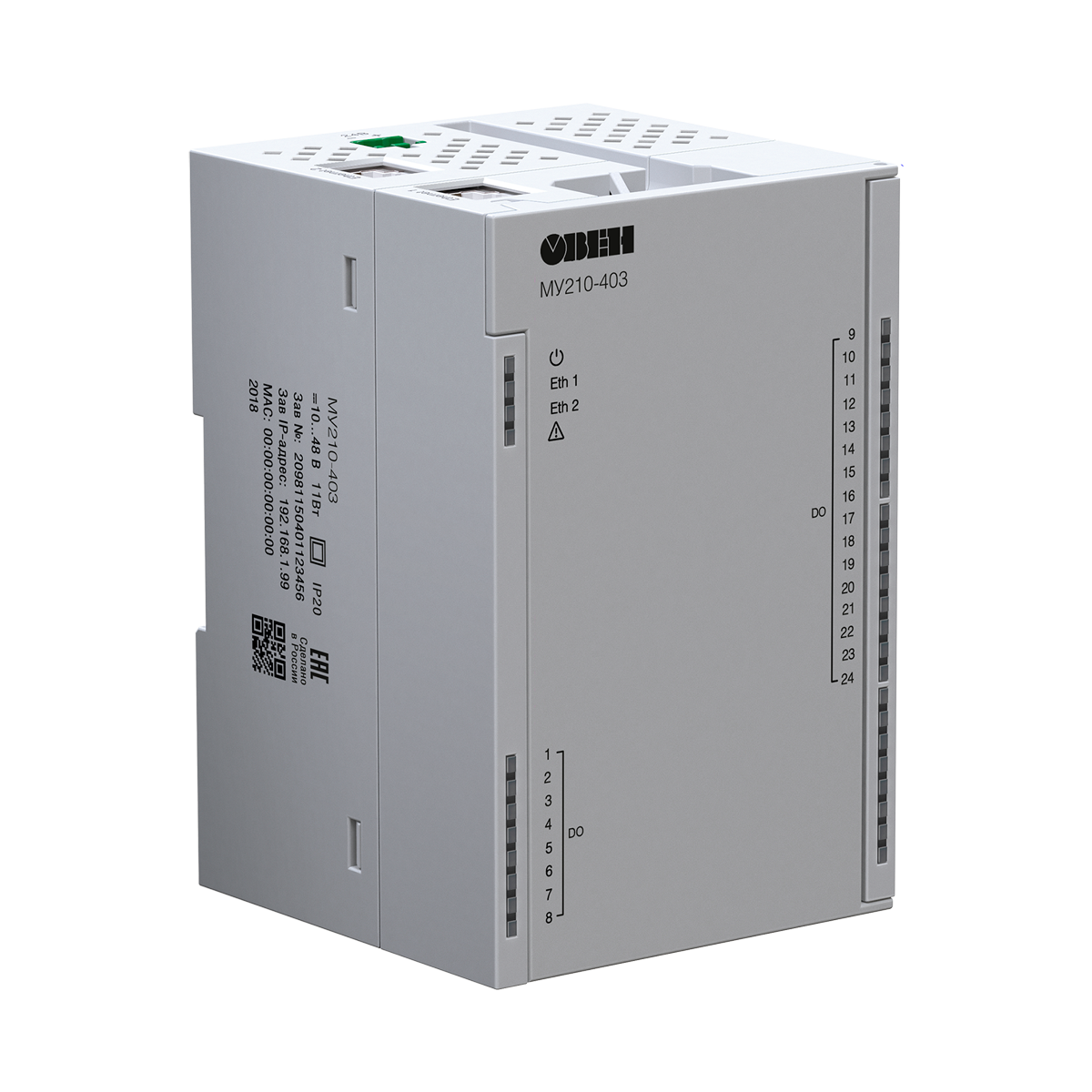

МУ210-403 |
МУ210-410 |

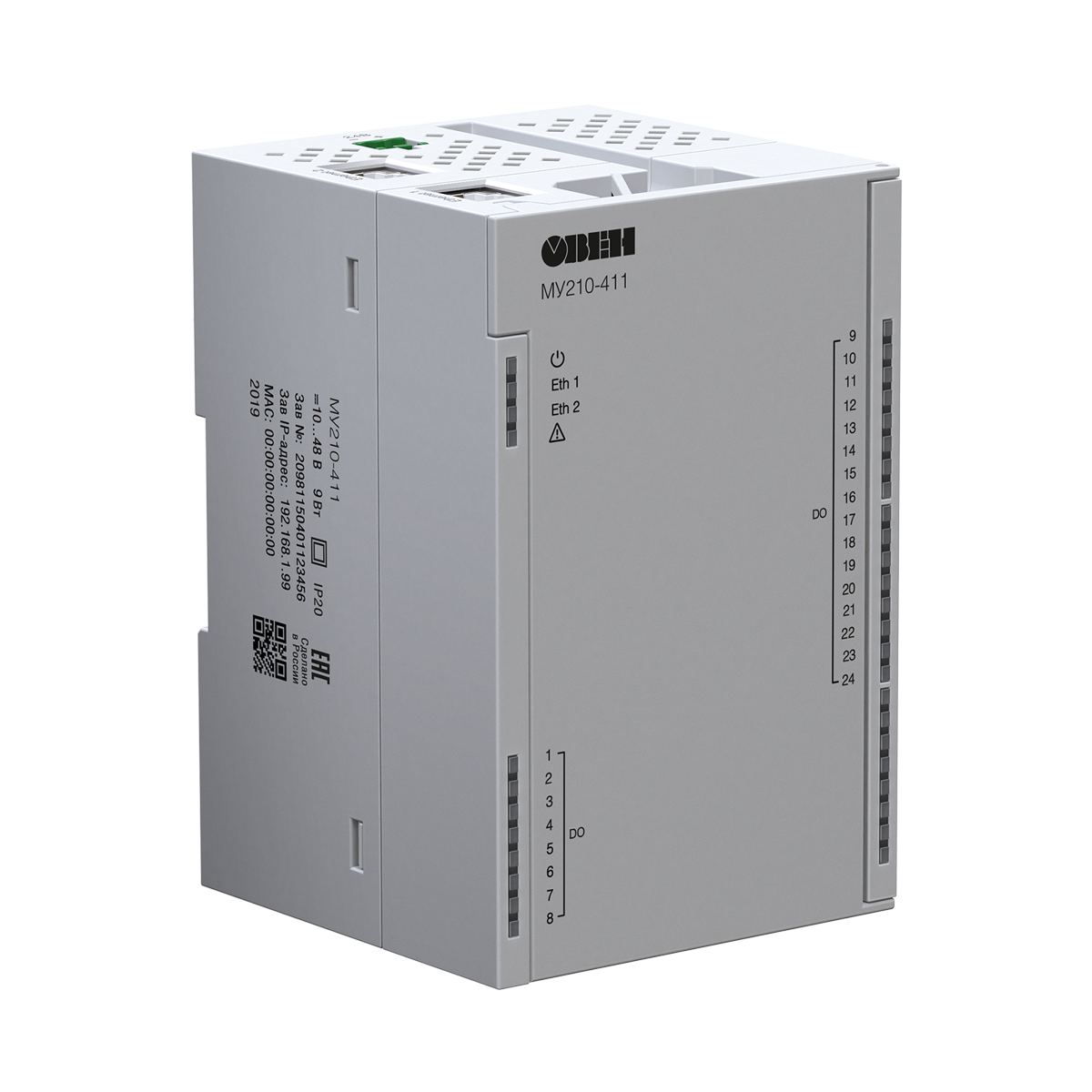

МУ210-411 |
| |
 |
 |
 |
 |
 |
| Выходы |
|
| Количество выходов |
8 DO |
16 DO |
24 DO |
16 DO |
24 DO |
| Тип выходов |
электромагнитное реле |
транзисторный ключ |
| Характеристики дискретных выходов (DO) |
| Гальваническая развязка выходов |
поканальная, кроме 1 и 2 DO |
поканальная |
попарная: DO1-DO2...DO7-DO8;
DO17-DO18...DO23-DO24
поканальная: DO9...DO16
|
- |
| Электрическая прочность |
1780 В |
- |
| Режим работы |
- переключение логического состояния
- генерация ШИМ сигнала
|
- переключение логического сигнала
- генерация низкочастотного ШИМ сигнала
- генерация высокочастотного ШИМ сигнала (только первые 8 выходов)
- генерация заданного количества импульсов (только первые 3 выхода)
|
| |
- |
верхний ключ |
верхний и нижний ключи |
| Максимальный ток коммутации |
5 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4) 3 А (при постоянном напряжении не более 30 В) |
0,8 А |
0,1 А |
| Максимальное напряжение питания выходов |
250 В переменного напряжения 30 В постоянного напряжения |
10…36 В |
| Время включения |
15 мс |
- |
| Время выключения |
15 мс |
- |
| Контроль обрыва нагрузки |
нет |
нет |
| Максимальная частота ШИМ |
1 Гц |
10000Гц |
60000 Гц |
| Минимальная длительность импульса ШИМ |
50 мс |
10 мкс |
1 мкс |
| Питание |
|
| Напряжение питания |
=10…48 (номинальное =24) В |
| Потребляемая мощность |
не более 6 Вт |
не более 9 Вт |
не более 5 Вт |
не более 9 Вт |
| Защита от переполюсовки |
есть |
| Тип питания часов реального времени |
батарея CR2032 |
| Конструктивное исполнение |
|
| Габаритные размеры |
(42×124×83) ±1 мм |
(82×124×83) ±0,5 мм |
(42×124×83) ±1 мм |
(82×124×83) ±0,5 мм |
| Степень защиты |
IP20 |
|
| Монтаж |
на DIN-рейку / на стену |
|
| Средний срок службы |
10 лет |
|
| Масса |
не более 0,4 кг |
не более 0,6 кг |
не более 0,4 кг |
не более 0,6 кг |
| Часы реального времени |
| Погрешность хода |
|
|
|
|
| -при температуре +25 °С |
не более 1 секунды в сутки |
| - при температура -40 °С |
не более 3 секунды в сутки |
| Тип питания |
батарея CR2032 |
| Время работы часов реального времени на одной батарее |
6 лет |
| Встроенная Flash-память (архив) |
| Максимальный размер файла архива |
2 кб |
| Максимальное количество файлов архива |
1000 |
| Минимальный период записи архива |
10 сек |
| Условия эксплуатации |
| Температура окружающего воздуха |
-40…+55 °С |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
от 10 до 95 % |
| Комплектность |
| Модуль |
1 шт. |
| Паспорт и гарантийный талон |
1 экз. |
| Краткое руководство по эксплуатации |
1 экз. |
| Диск с ПО |
1 шт. |
| Кабель патч-корд UTP 5e 150 мм |
1 шт. |
| Клемма питания 2EGTK-5-02P-14 |
1 шт. |
| Заглушка Ethernet |
1 шт. |
Схемы подключения
| МУ210-401 |
МУ210-402 |
МУ210-403 |
МУ210-410 |
МУ210-411 |

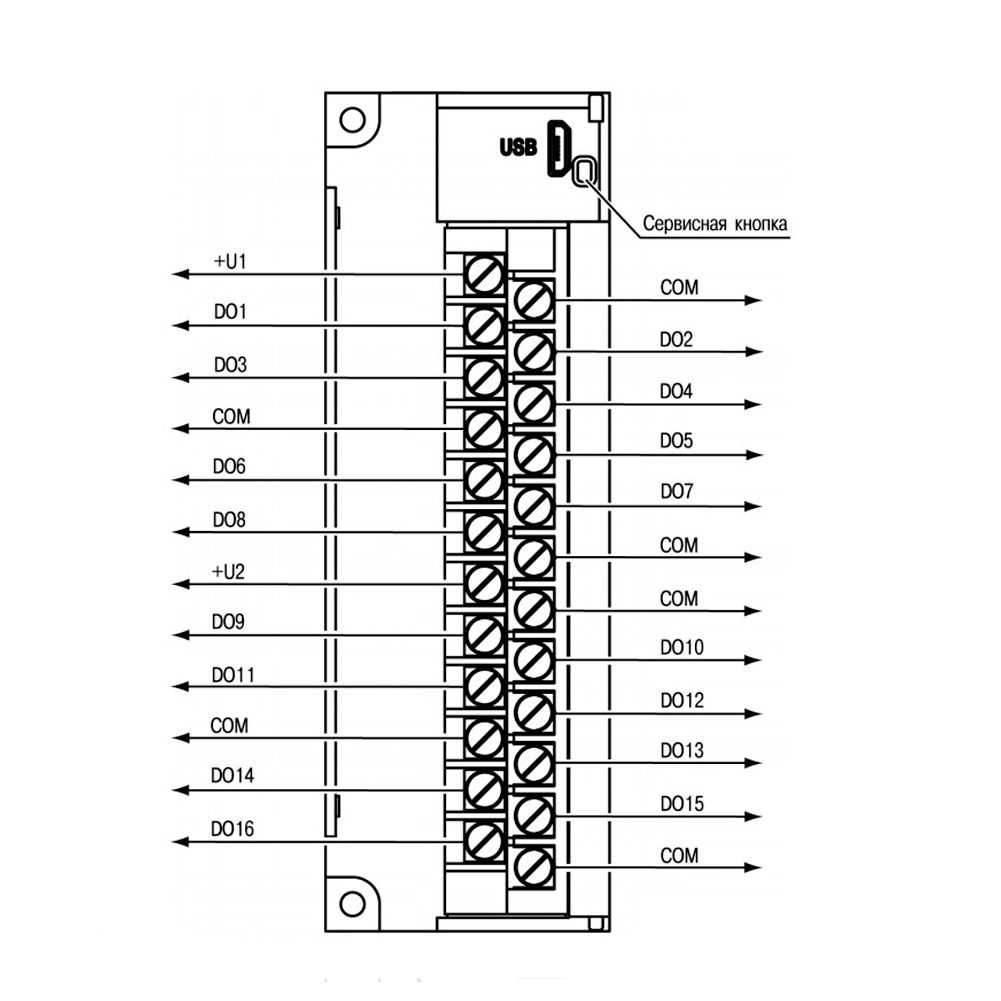

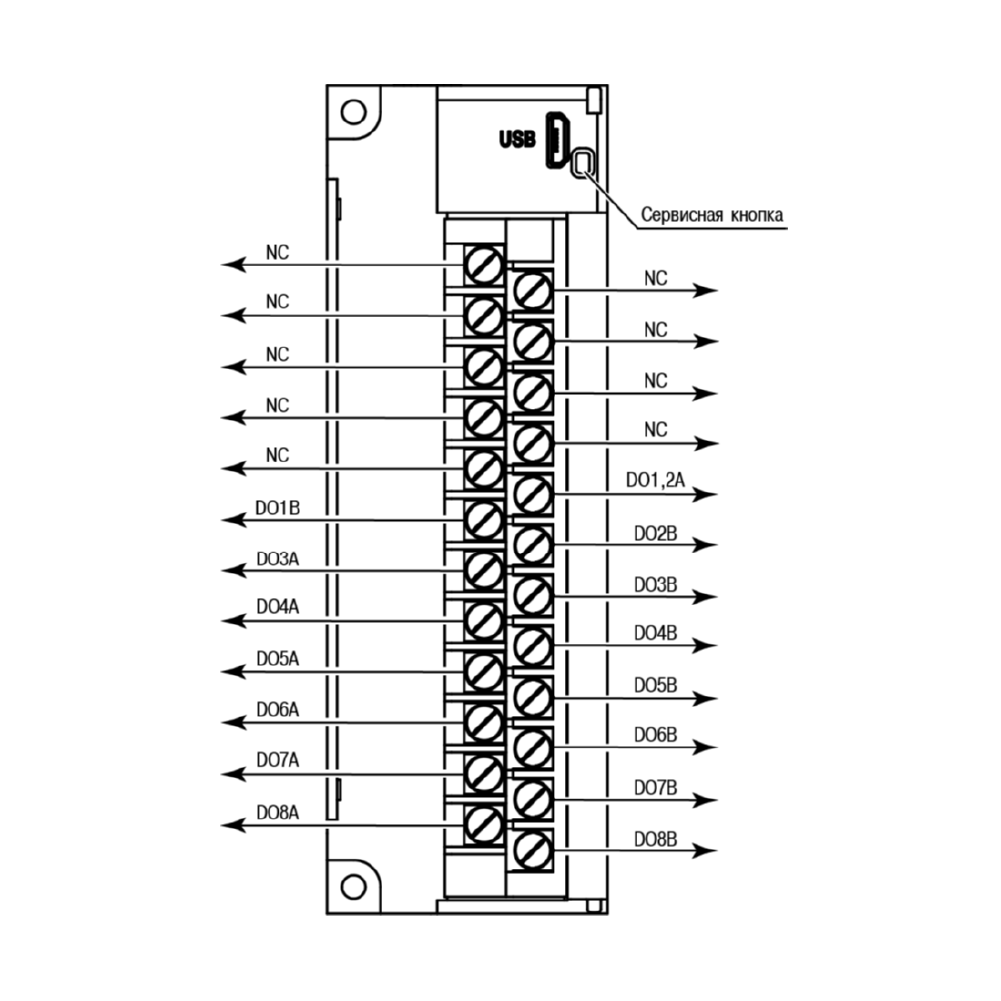

| Общий чертеж |
|
 |
 |
 |
 |
 |

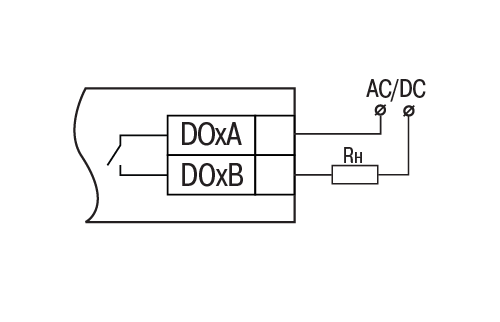

| Схема подключения внешних связей к дискретным выходам типа «реле» |
|
 |
|
- |
|
| - |
 |
 |
- |
|

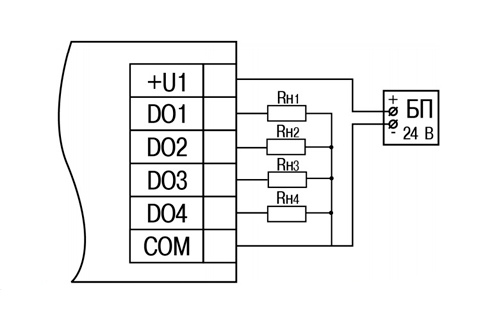

| Схема подключения внешних связей к дискретным выходам типа «транзисторный ключ» |
|
| - |
- |
- |
 |
