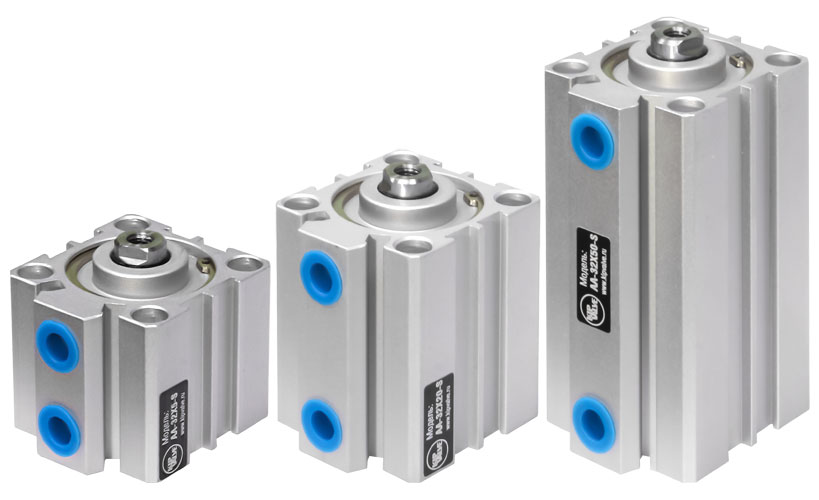

Наиболее массово компактные цилиндры KIPVALVE серии AA применяются в станках, использующихся в таких сферах деятельности, как производство пластиковых окон, упаковка и фасовка, производство мебели и многих других.

Основная масса таких станков, ввезенных в нашу страну из Азиатских стран (Китай, Тайвань) оснащены зачастую компактными цилиндрами двух производителей — это Airtac серии SDA (Тайвань) и SMC серии CDQ2B (Япония). Однако, большая доля приходится именно на цилиндры компании Airtac.

Компактные пневмоцилиндры KIPVALVE серии AA — это полные аналоги цилиндров Airtac серии SDA, то есть габаритные и установочные размеры, сечение профиля и резьбы у них идентичны. Также пневмоцилиндры KIPVALVE серии AA способны заменить собой цилиндры SMC серии CDQ2B, так как они схожи с ними по установочным размерам, однако, некоторые габаритные размеры и резьбы у них могут отличаться в большую или меньшую сторону в зависимости от габарита цилиндра (диаметра поршня).

В случае, когда на станке необходимо заменить пневмоцилиндр, отработавший свой ресурс, пневмоцилиндры KIPVALVE серии AA оказываются самым оптимальным решением, так как пневмоцилиндры Airtac напрямую в РФ не поставляются и купить их проблематично, а пневмоцилиндры SMC зачастую оказываются неоправданно дороги.

Технические характеристики пневмоцилиндров KIPVALVE серии AA

Параметр	Значения параметра
Диаметр поршня	16 мм	20 мм	25 мм	32 мм	40 мм
Пневматическое подключение	М5×0,8	М5×0,8	М5×0,8	G 1/8″	G 1/8″
Резьба штока (внутренняя)	М3×0,5	М5×0,8	М5×0,8	М6х1	М8×1,25
Рабочая среда	Фильтрованный сжатый воздух с маслом или без масла
Рабочее давление	1…9 бар.
Максимально допустимое давление	10,5 бар
Конструкция	Поршень, шток, профиль корпуса
Демпфирование	Без демпфирования
Тип цилиндра	Двустороннего действия
Работа цилиндра	Выдвижение давлением, втягивание давлением
Опрос положений	С помощью датчиков положения
Температура окружающей среды	0…70 °C

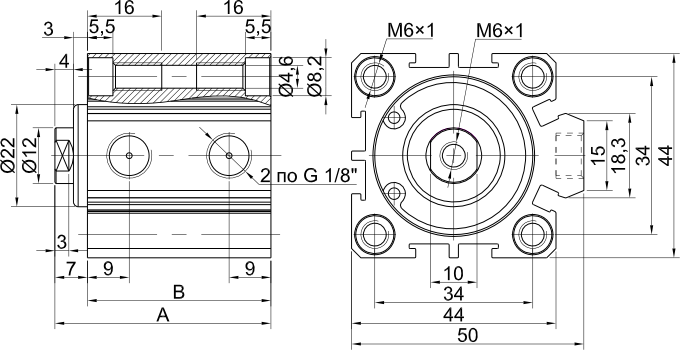

Габаритные размеры пневмоцилиндров серии AA

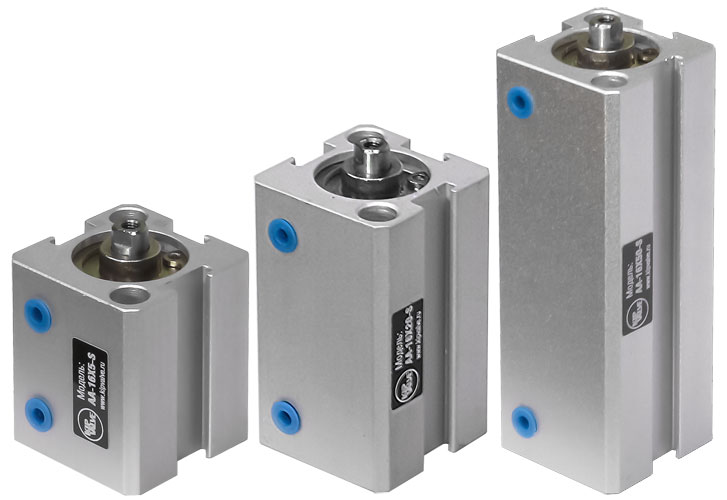

Диаметр поршня 16 мм

Наименование	Размер А, мм	Размер В, мм	Диаметр поршня, мм	Ход, мм
AA-16×5-S Маркировка по системе Airtac: SDA S-16×5-G	39	33,5	16	5
AA-16×10-S Маркировка по системе Airtac: SDA S-16×10-G	44	38,5	16	10
AA-16×15-S Маркировка по системе Airtac: SDA S-16×15-G	49	43,5	16	15
AA-16×20-S Маркировка по системе Airtac: SDA S-16×20-G	54	48,5	16	20
AA-16×25-S Маркировка по системе Airtac: SDA S-16×25-G	59	53,5	16	25
AA-16×40-S Маркировка по системе Airtac: SDA S-16×45-G	74	68,5	16	40
AA-16×50-S Маркировка по системе Airtac: SDA S-16×50-G	84	78,5	16	50

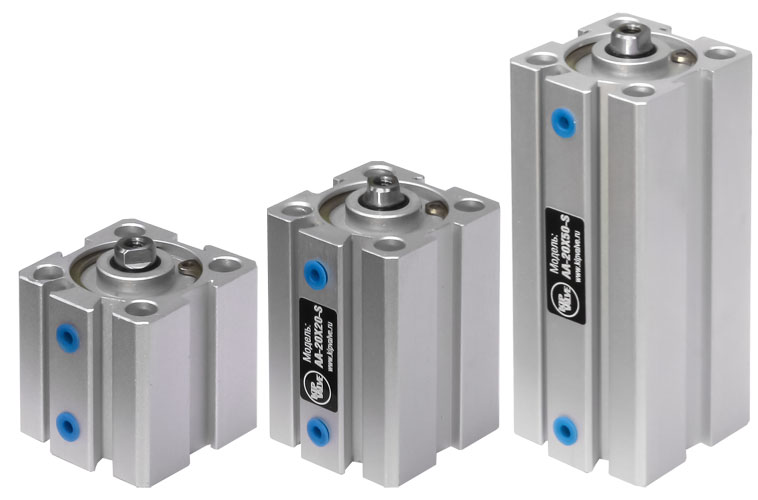

Диаметр поршня 20 мм

Наименование	Размер А, мм	Размер В, мм	Диаметр поршня, мм	Ход, мм
AA-20×5-S Маркировка по системе Airtac: SDA S-20×5-G	40	34,5	20	5
AA-20×10-S Маркировка по системе Airtac: SDA S-20×10-G	45	39,5	20	10
AA-20×15-S Маркировка по системе Airtac: SDA S-20×15-G	50	44,5	20	15
AA-20×20-S Маркировка по системе Airtac: SDA S-20×20-G	55	49,5	20	20
AA-20×25-S Маркировка по системе Airtac: SDA S-20×25-G	60	54,5	20	25
AA-20×40-S Маркировка по системе Airtac: SDA S-20×40-G	75	69,5	20	40
AA-20×50-S Маркировка по системе Airtac: SDA S-20×50-G	85	79,5	20	50

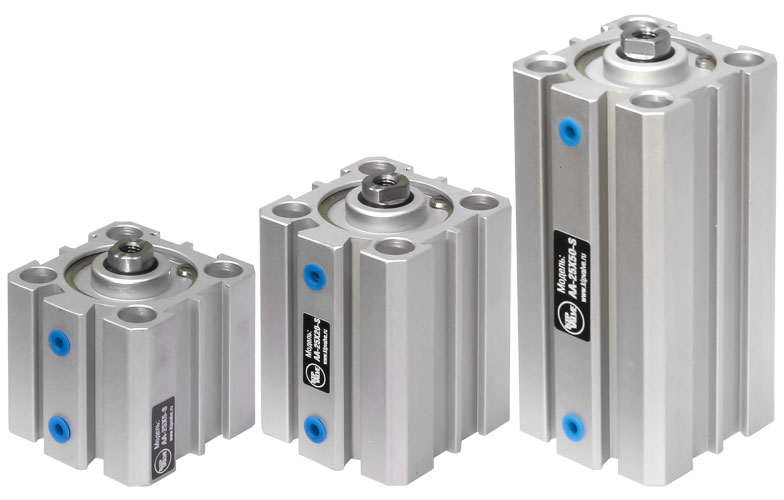

Диаметр поршня 25 мм

Наименование	Размер А, мм	Размер В, мм	Диаметр поршня, мм	Ход, мм
AA-25×5-S Маркировка по системе Airtac: SDA S-25×5-G	42	36,5	25	5
AA-25×10-S Маркировка по системе Airtac: SDA S-25×10-G	47	41,5	25	10
AA-25×15-S Маркировка по системе Airtac: SDA S-25×15-G	52	46,5	25	15
AA-25×20-S Маркировка по системе Airtac: SDA S-25×20-G	57	51,5	25	20
AA-25×25-S Маркировка по системе Airtac: SDA S-25×25-G	62	56,5	25	25
AA-25×40-S Маркировка по системе Airtac: SDA S-25×40-G	77	71,5	25	40
AA-25×50-S Маркировка по системе Airtac: SDA S-25×50-G	87	81,5	25	50

Диаметр поршня 32 мм

Наименование	Размер А, мм	Размер В, мм	Диаметр поршня, мм	Ход, мм
AA-32×5-S Маркировка по системе Airtac: SDA S-32×5-G	46,5	39,5	32	5
AA-32×10-S Маркировка по системе Airtac: SDA S-32×10-G	51,5	44,5	32	10
AA-32×15-S Маркировка по системе Airtac: SDA S-32×15-G	56,5	49,5	32	15
AA-32×20-S Маркировка по системе Airtac: SDA S-32×20-G	61,5	54,5	32	20
AA-32×25-S Маркировка по системе Airtac: SDA S-32×25-G	66,5	59,5	32	25
AA-32×40-S Маркировка по системе Airtac: SDA S-32×40-G	81,5	74,5	32	40
AA-32×50-S Маркировка по системе Airtac: SDA S-32×50-G	91,5	84,5	32	50

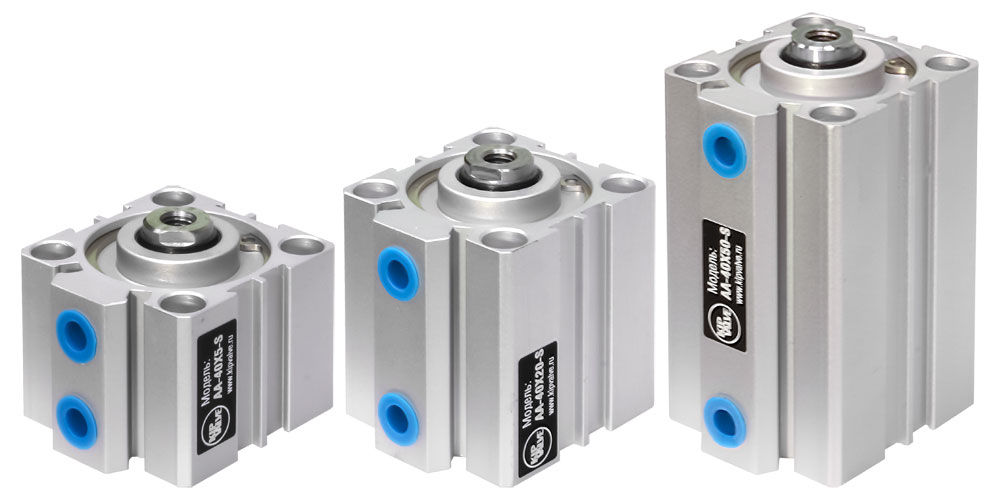

Диаметр поршня 40 мм

Наименование	Размер А, мм	Размер В, мм	Диаметр поршня, мм	Ход, мм
AA-40×5-S Маркировка по системе Airtac: SDA S-40×5-G	48	41	40	5
AA-40×10-S Маркировка по системе Airtac: SDA S-40×10-G	53	46	40	10
AA-40×15-S Маркировка по системе Airtac: SDA S-40×15-G	58	51	40	15
AA-40×20-S Маркировка по системе Airtac: SDA S-40×20-G	63	56	40	20
AA-40×25-S Маркировка по системе Airtac: SDA S-40×25-G	68	61	40	25
AA-40×40-S Маркировка по системе Airtac: SDA S-40×40-G	83	76	40	40
AA-40×50-S Маркировка по системе Airtac: SDA S-40×50-G	93	86	40	50

^ Наверх ^

Компактные цилиндры KIPVALVE серии AA

Распродажа складских остатков. полный аналог серии АА - серия KVDA

Технические характеристики пневмоцилиндров KIPVALVE серии AA

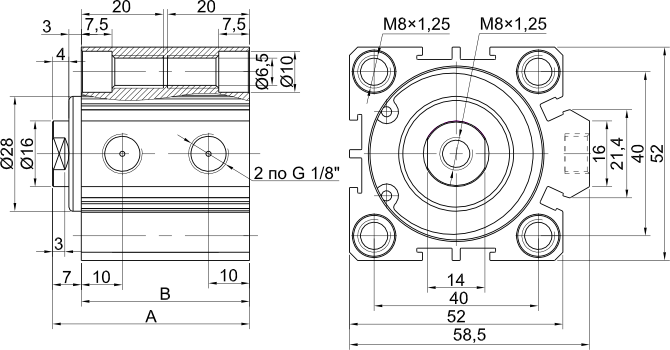

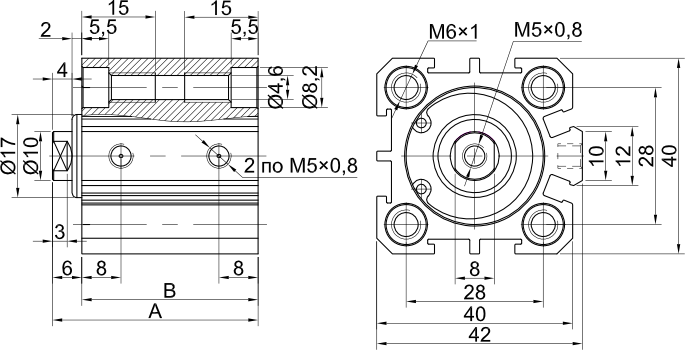

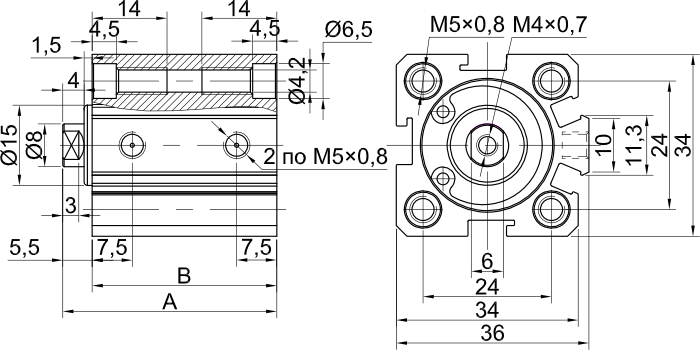

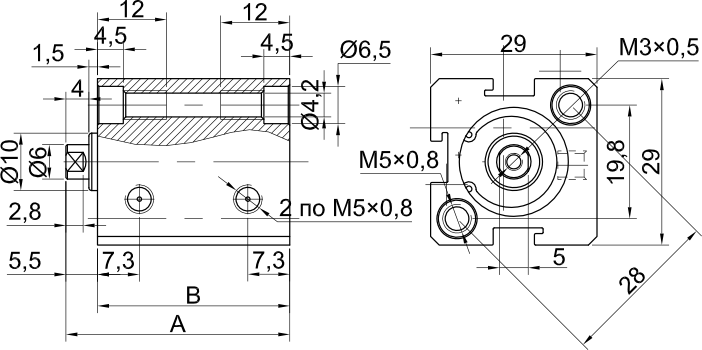

Габаритные размеры пневмоцилиндров серии AA
