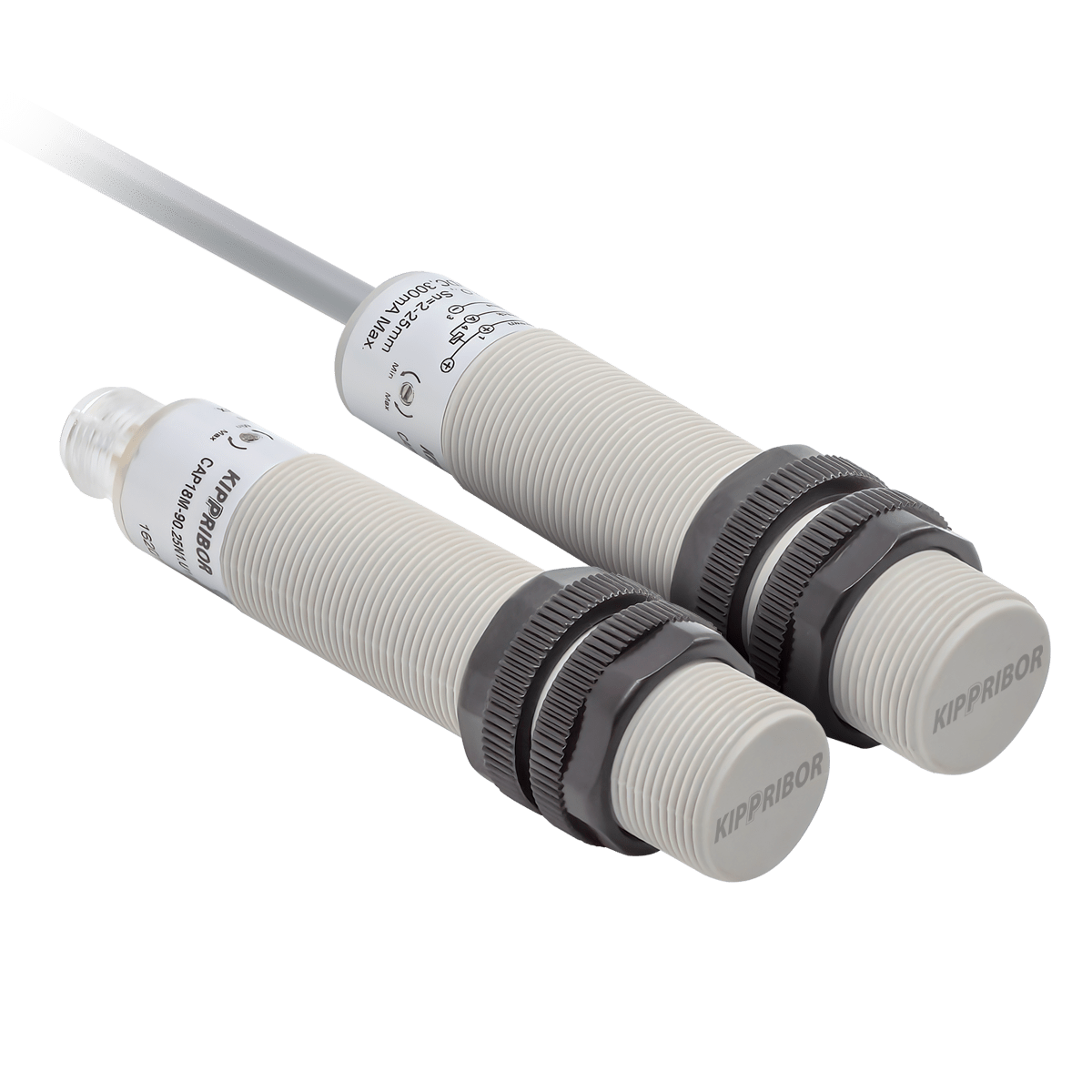

Емкостные бесконтактные датчики KIPPRIBOR серии CAP18 в пластиковом цилиндрическом корпусе диаметром 18 мм - электронные устройства, которые реагируют на возникновение объекта в зоне действия чувствительного элемента и выдают управляющее воздействие на выходной элемент датчика, изменяя его состояние.
Емкостные датчики CAP18 способны бесконтактно обнаруживать объекты практически из любого материала (металлы, пластики и прочие диэлектрические материалы, органика, жидкости); не имеют значения структура объекта (твердая/жидкая однородная масса, гранулы, порошкообразное вещество); могут «видеть сквозь стену».
Корпус датчиков KIPPRIBOR CAP изготовлен из PBT-пластика с такими характеристиками как: высокая прочность, низкий коэффициент температурного расширения, стойкость к органическим растворителям, слабым кислотам и щелочам.
Таким образом, емкостные датчики KIPPRIBOR могут эксплуатироваться в сложных условиях, обладают повышенной стойкостью к механическим нагрузкам, воздействию высоких температур и агрессивных сред.
Применяются в оборудовании пищевого, химического, полиграфического производства, фасовочных линиях, аппаратах дозирования и контроля.
Технические характеристики емкостных датчиков KIPPRIBOR серии CAP18:
| Параметр |
Значение |
| Напряжение питания |
10…30 VDC |
20…250 VAC/VDC |
| Диаметр корпуса |
18 мм |
| Исполнение |
Утапливаемое / неутапливаемое |
| Расстояние дальности действия (Sn) |
16 мм, 25 мм |
8 мм, 15 мм |
| Гистерезис |
15% от Sr* |
| Регулировка чувствительности |
с помощью потенциометра |
| Точность повторения |
≤5% от Sr |
≤1% от Sr |
| Тип выхода |
NPN / PNP |
Двухпроводный |
| Коммутационная функция |
NO, NC, NO+NC |
NO, NC |
| Максимальный ток нагрузки |
300 мА |
200 мА |
| Ток утечки |
≤0,01 мА |
≤2,5 мА |
| Падение напряжения |
≤ 2 V |
≤ 10 VAC / ≤ 8 VDC |
| Максимальная частота срабатывания |
100 Гц |
25 Гц (с питанием 20…250VAC);
40 Гц (с питанием 20…250VDC) |
| Время отклика |
1,5 мс |
10 мс |
| Степень защиты |
IP67 |
| Защита от короткого замыкания |
Есть |
| Защита от обратной полярности |
Есть |
| Индикация срабатывания |
Желтый светодиод |
| Температура окружающей среды |
-25…+70°С |
| Материал корпуса |
PBT - пластик |
| Тип электрического подключения |
Кабельный вывод 2 м / разъем М12 |
* -расстояние дальности действия конкретного датчика, измеренное при номинальной температуре, номинальном напряжении питания и определенных условиях монтажа.
Таблица выбора бесконтактных емкостных датчиков серии CAP18:
Модификации бесконтактных емкостных датчиков CAP18 с кабельным выводом

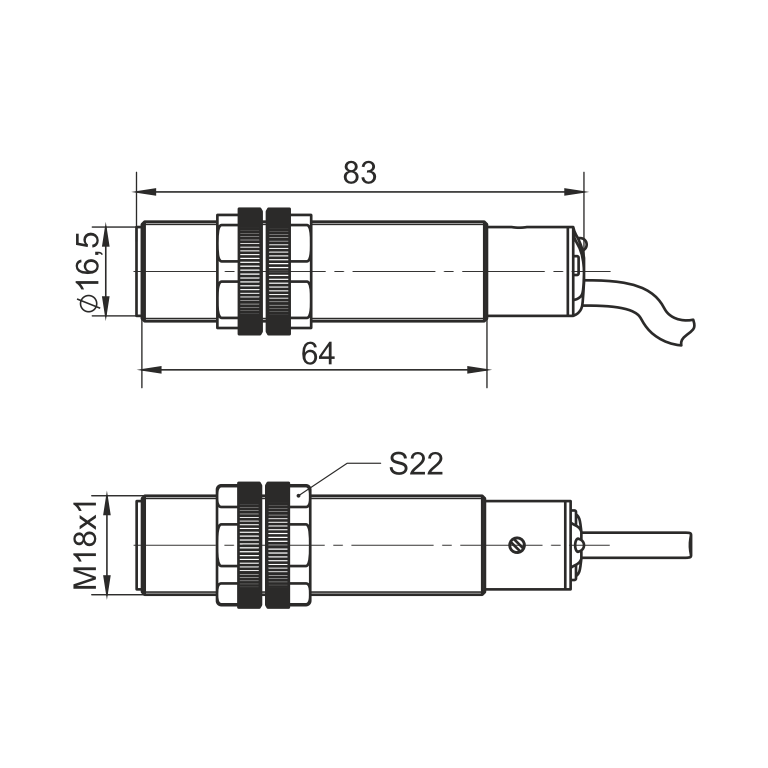

| Габаритный чертеж |
Расстояние срабатывания |
Напряжение питания |
Схема подключения |
Коммутационная функция |
Модификация |
| Утапливаемое исполнение |
 |
16 мм |
10…30 VDC |
NPN |
NO |
CAP18-80.16N1.U1.K |
| NC |
CAP18-80.16N2.U1.K |
| NO+NC |
CAP18-80.16PN4.U1.K |
| PNP |
NO |
CAP18-80.16P1.U1.K |
| NC |
CAP18-80.16P2.U1.K |
| NO+NC |
CAP18-80.16P4.U1.K |
| 8 мм |
20…250 VAC/VDC |
Двухпроводная |
NO |
CAP18-80.8C1.U9.K |
| NC |
CAP18-80.8C2.U9.K |
| Неутапливаемое исполнение |
| |
25 мм |
10…30 VDC |
NPN |
NO |
CAP18M-80.25N1.U1.K |
| NC |
CAP18M-80.25N2.U1.K |
| NO+NC |
CAP18M-80.25N4.U1.K |
| PNP |
NO |
CAP18M-80.25P1.U1.K |
| NC |
CAP18M-80.25P2.U1.K |
| NO+NC |
CAP18M-80.25P4.U1.K |
| 15 мм |
20…250 VAC/VDC |
Двухпроводная |
NO |
CAP18M-80.15C1.U9.K |
| NC |
CAP18M-80.15C2.U9.K |
Модификации бесконтактных емкостных датчиков CAP18 c разъемом М12

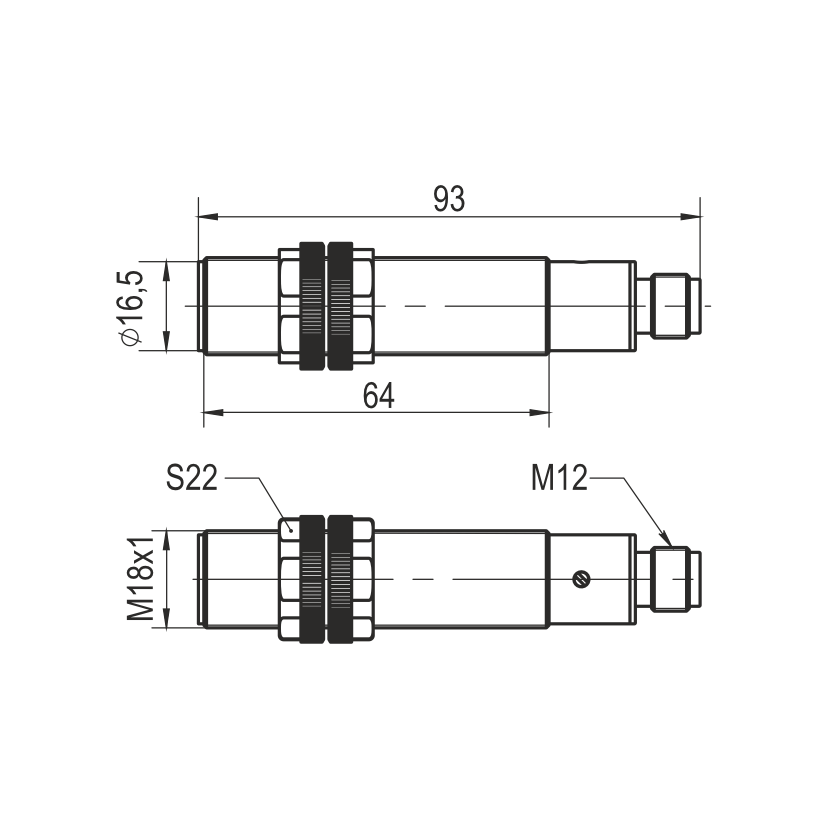

| Габаритный чертеж |
Расстояние срабатывания |
Схема подключения |
Напряжение питания |
Коммутационная функция |
Модификация |
| Утапливаемое исполнение |
 |
16 мм |
10…30 VDC |
NPN |
NO |
CAP18-90.16N1.U1.E |
| NC |
CAP18-90.16N2.U1.E |
| NO+NC |
CAP18-90.16N4.U1.E |
| PNP |
NO |
CAP18-90.16P1.U1.E |
| NC |
CAP18-90.16P2.U1.E |
| NO+NC |
CAP18-90.16P4.U1.E |
| 8 мм |
20…250 VAC/VDC |
Двухпроводная |
NO |
CAP18-90.8C1.U9.E |
| NC |
CAP18-90.8C2.U9.E |
| Неутапливаемое исполнение |
| |
25 мм |
10…30 VDC |
NPN |
NO |
CAP18M-90.25N1.U1.E |
| NC |
CAP18M-90.25N2.U1.E |
| NO+NC |
CAP18M-90.25N4.U1.E |
| PNP |
NO |
CAP18M-90.25P1.U1.E |
| NC |
CAP18M-90.25P2.U1.E |
| NO+NC |
CAP18M-90.25P4.U1.E |
| 15 мм |
20…250 VAC/VDC |
Двухпроводная |
NO |
CAP18M-90.15C1.U9.E |
| NC |
CAP18M-90.15C2.U9.E |
ОБРАТИТЕ ВНИМАНИЕ!
Емкостные датчики KIPPRIBOR в утапливаемом и неутапливаемом исполнении не имеют визуальных различий. Их возможно отличить только по маркировке, указанной в информационной табличке. Поэтому внимательно изучите структуру обозначения датчиков и ознакомьтесь с особенностями монтажа

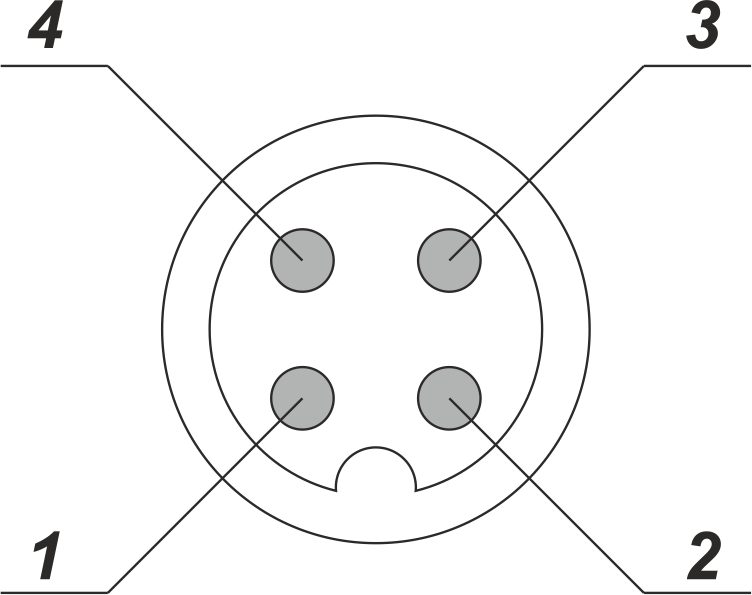

Схемы подключения емкостных датчиков серии CAP18:
 |
 |

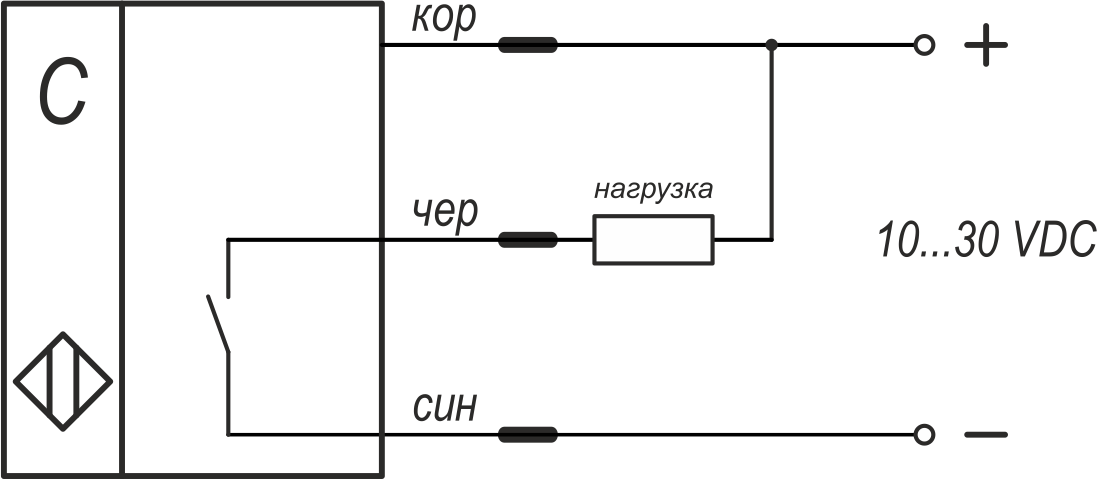

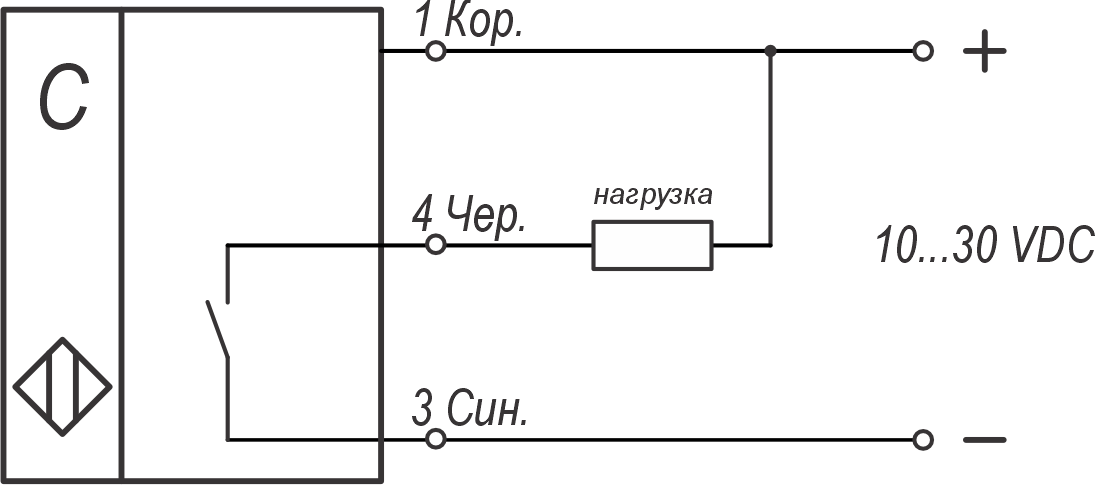

| Датчик с выходом NPN-типа, NO |

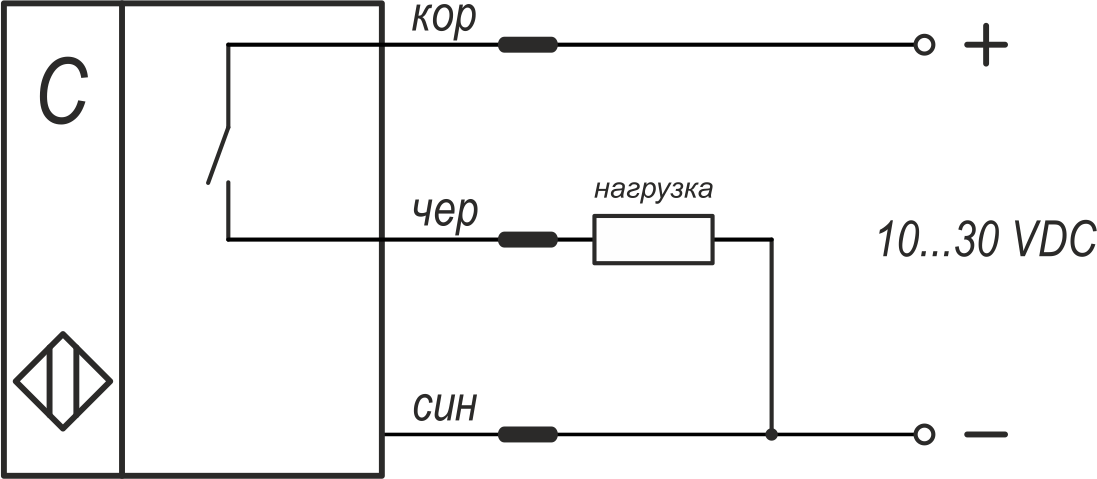

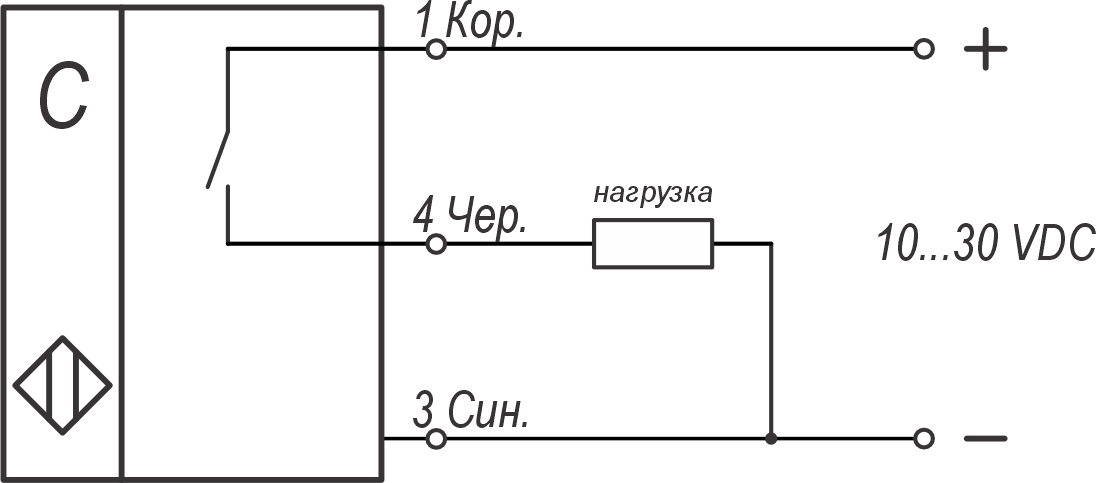

Датчик с выходом PNP-типа, NO |
 |
 |

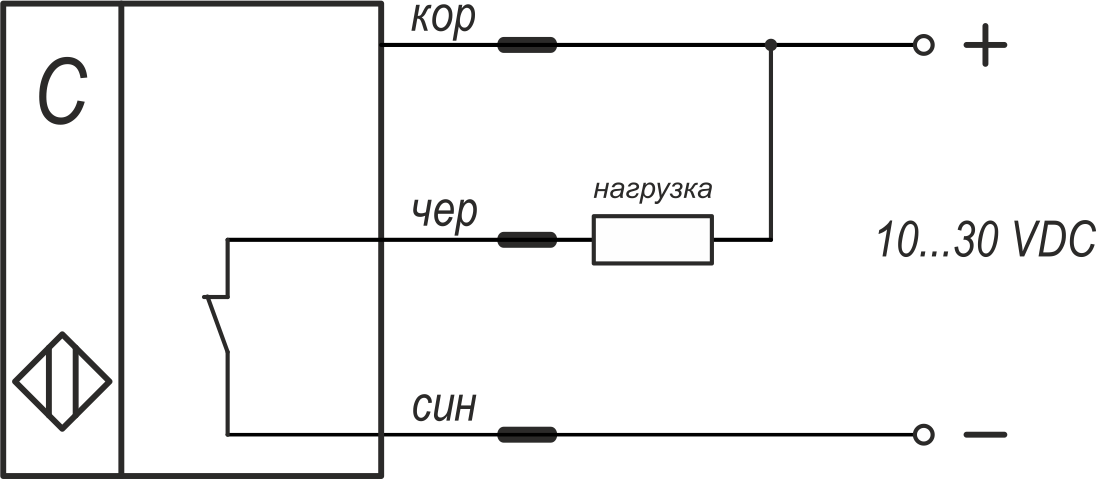

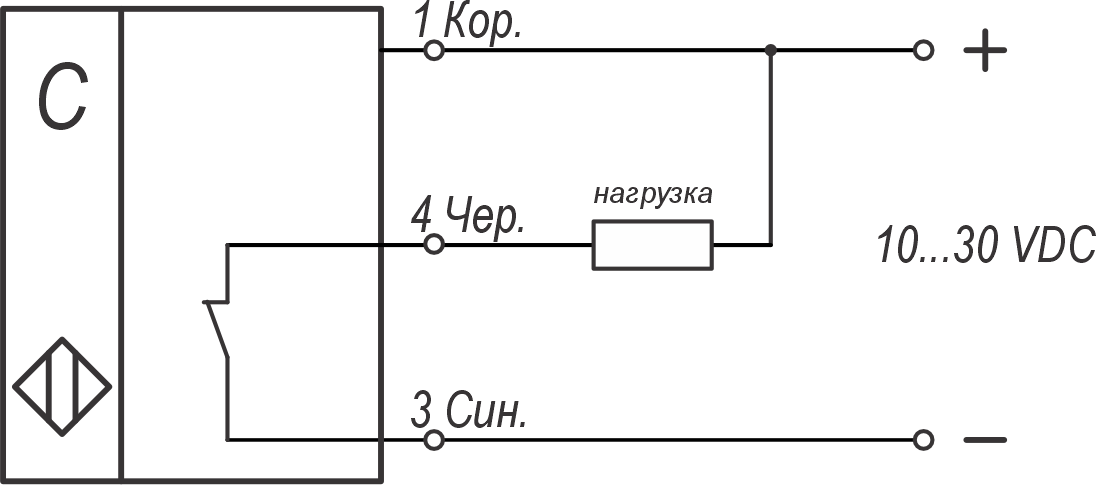

| Датчик с выходом NPN-типа, NC |

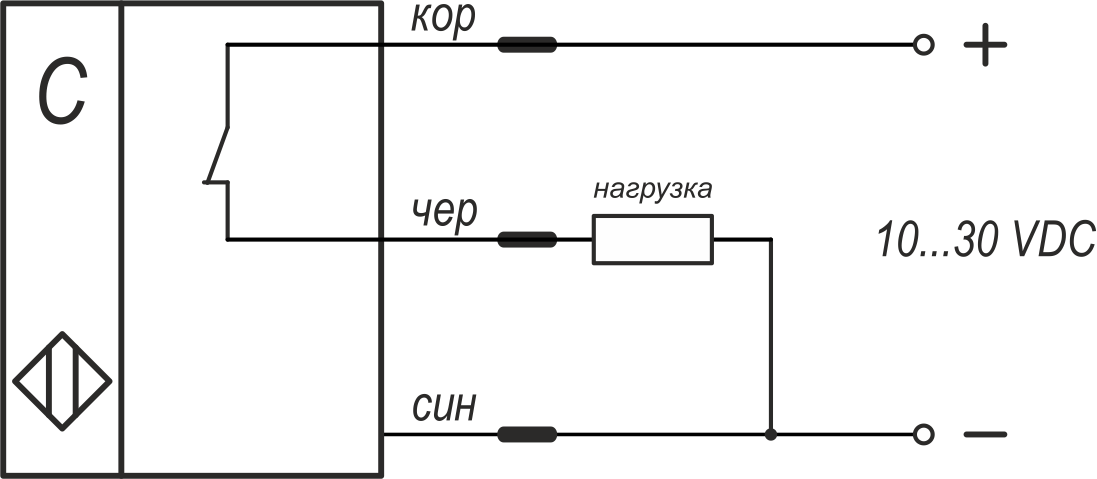

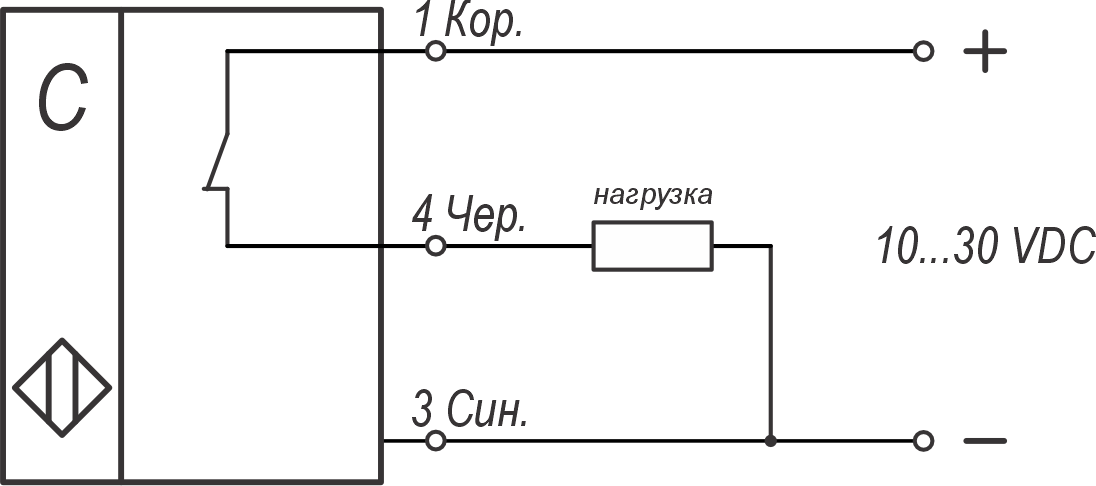

Датчик с выходом PNP-типа, NC |
 |
 |

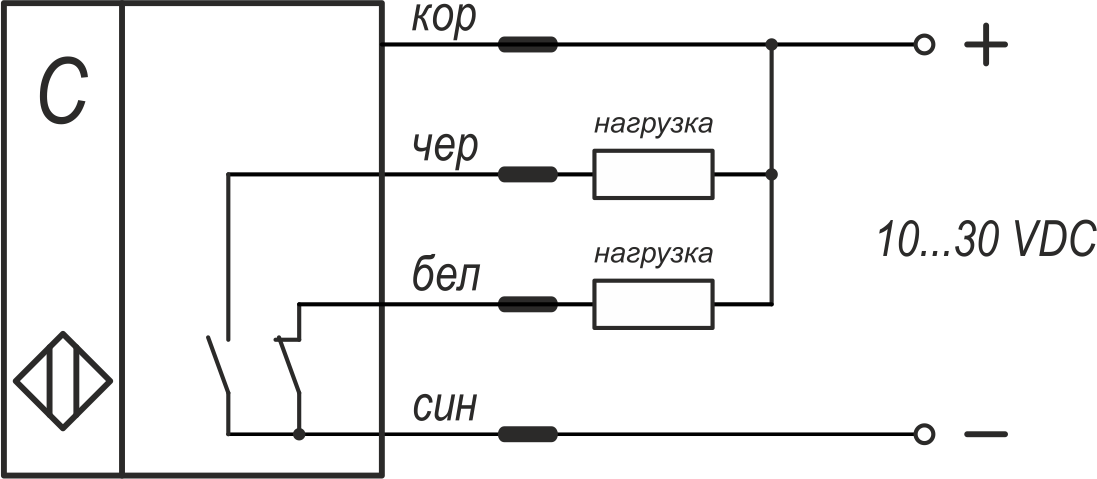

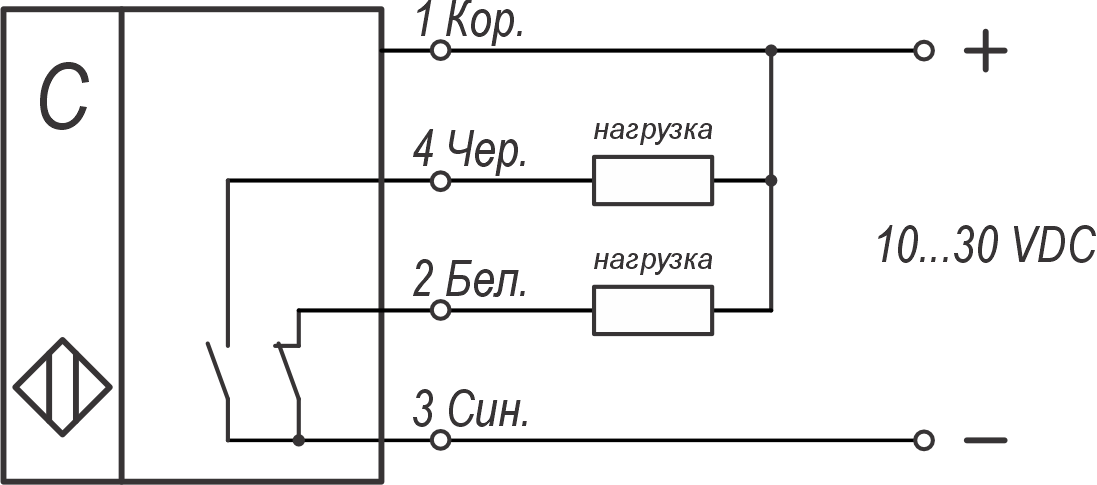

| Датчик с выходом NPN-типа, NO+NC |

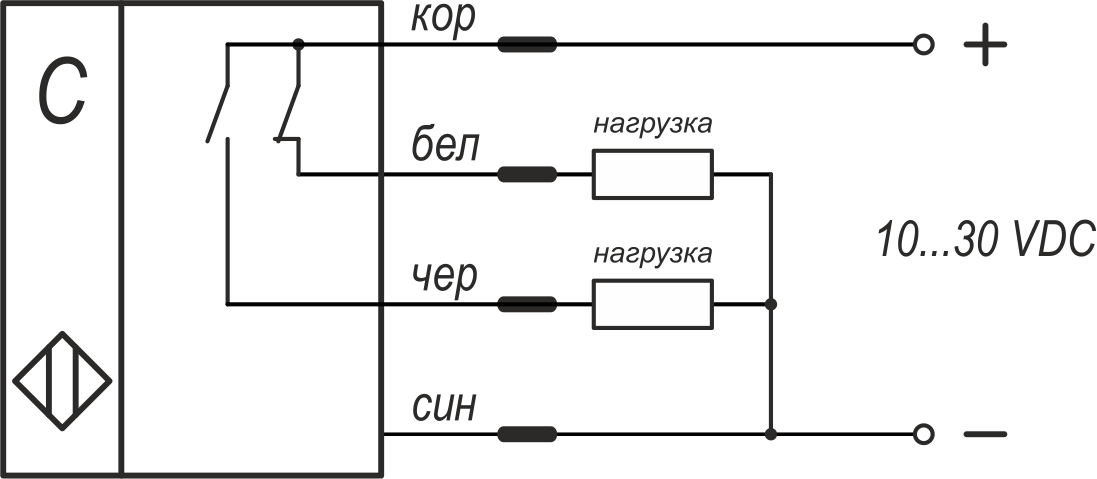

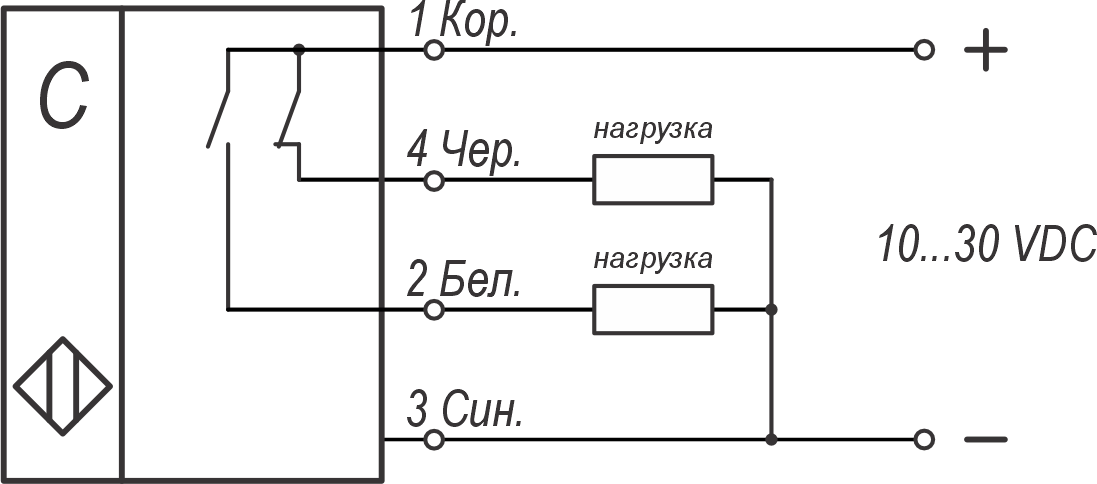

Датчик с выходом PNP-типа, NO+NC |
 |
 |

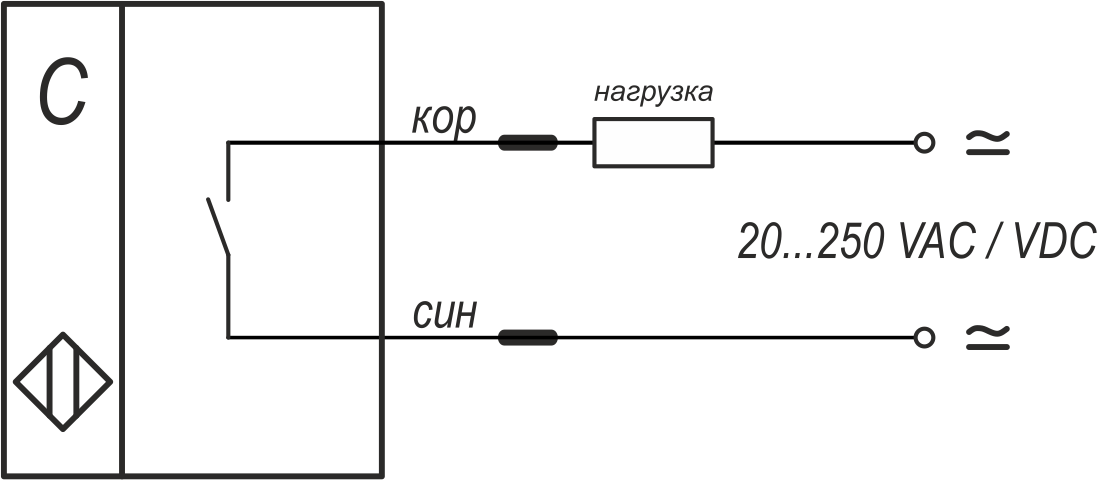

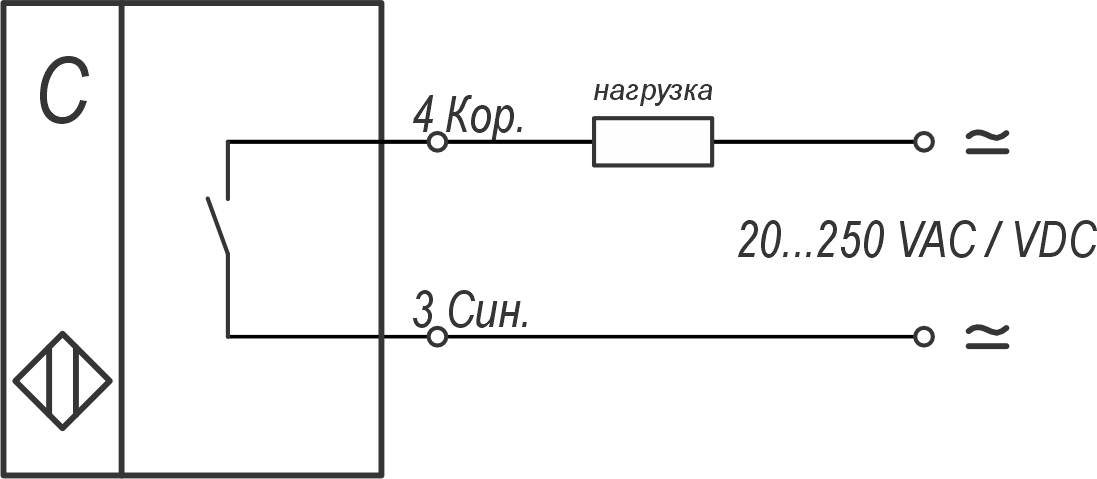

| Двухпроводный, NO |

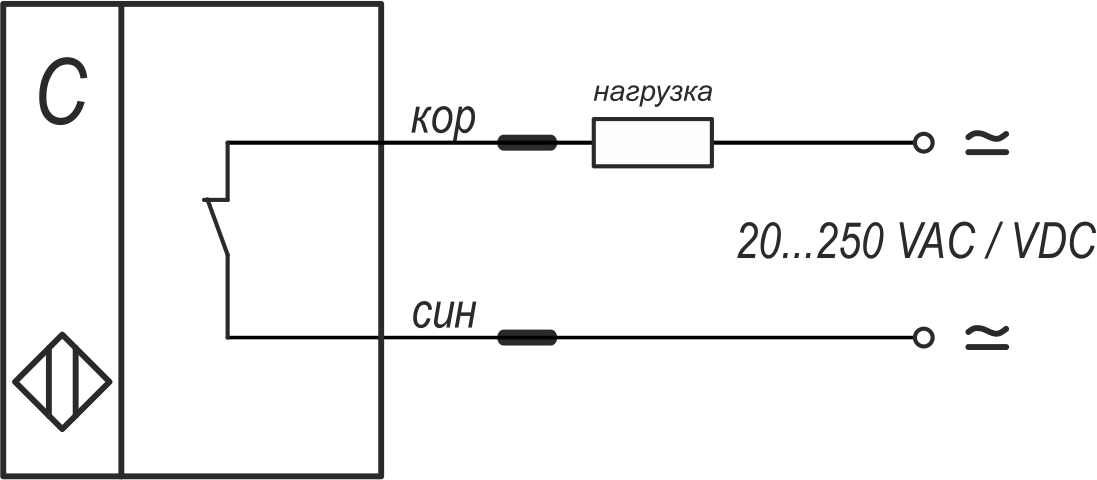

Двухпроводный, NC |
Дополнительные опции и принадлежности:
|

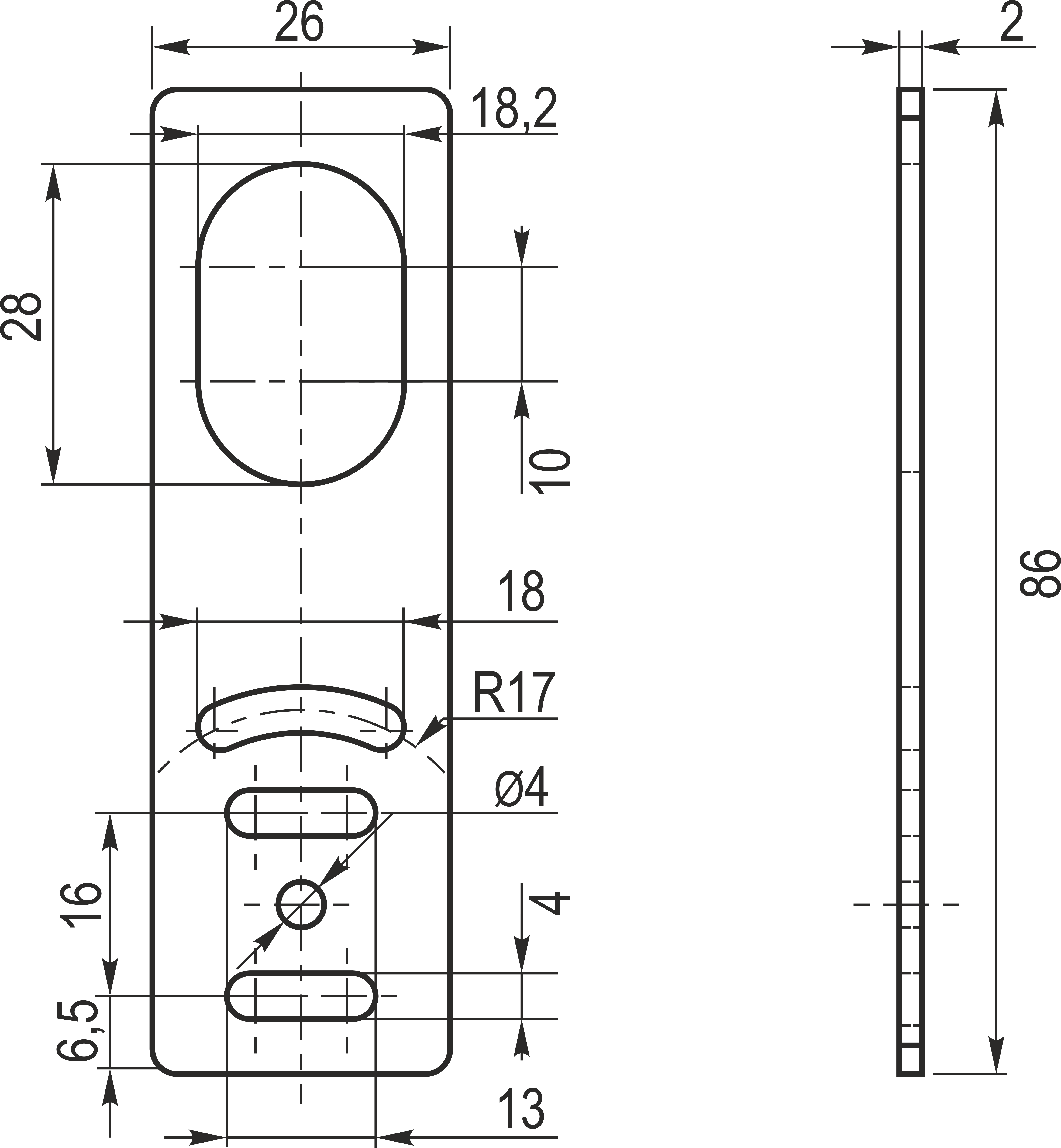

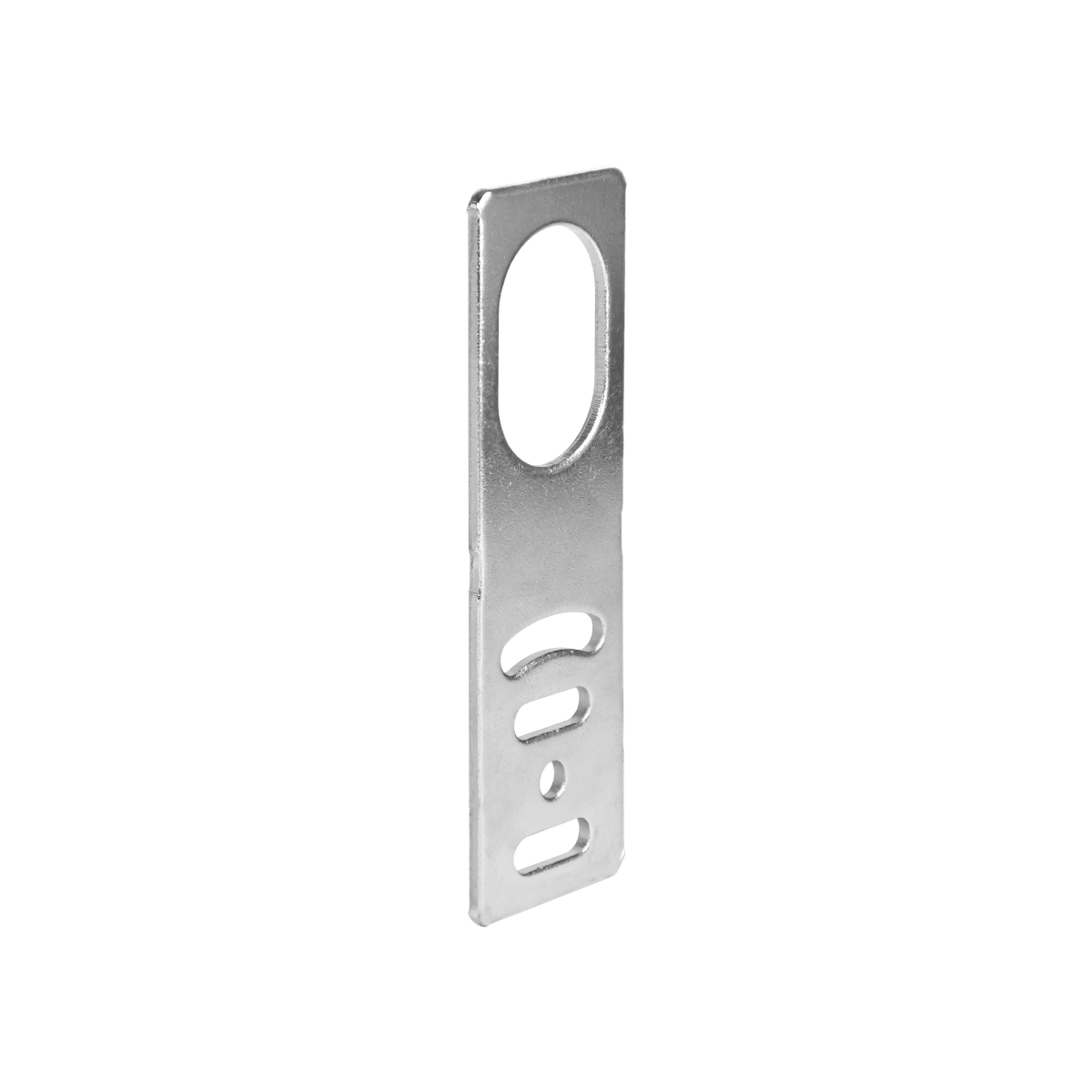

Кронштейн металлический оцинкованный прямой BM18-IM
|

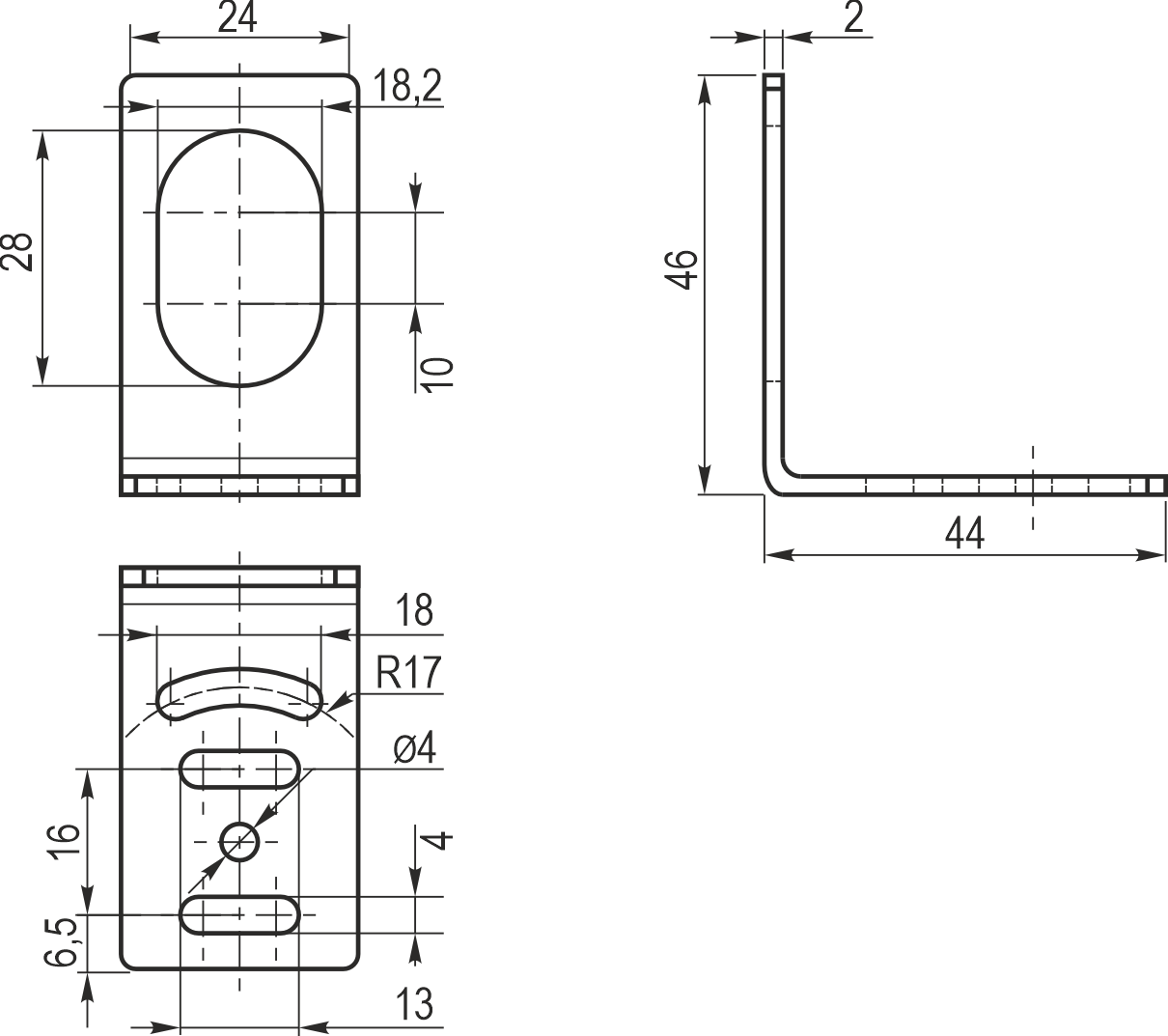

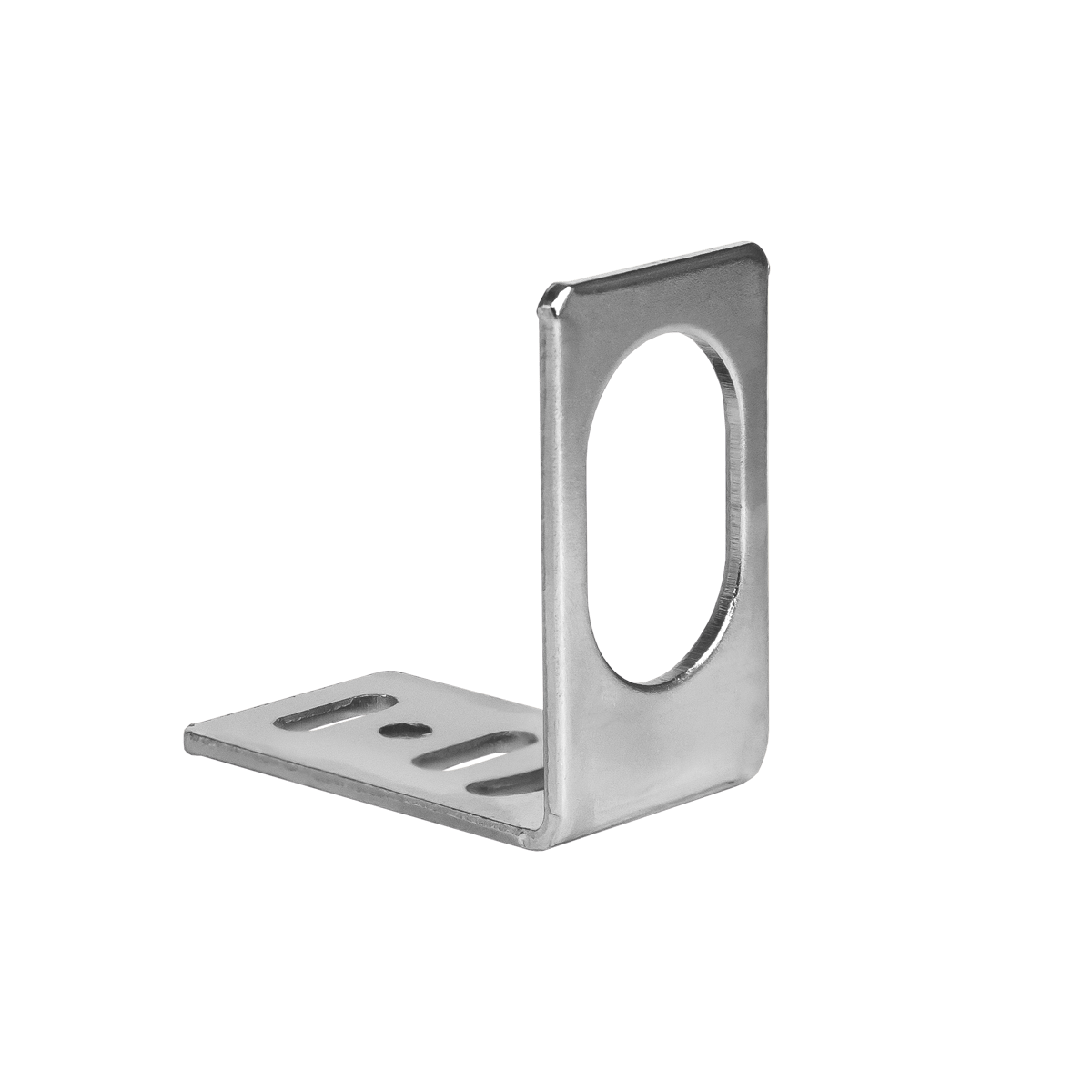

Кронштейн металлический оцинкованный угловой BM18-LM
|
Для подключения датчиков используйте:

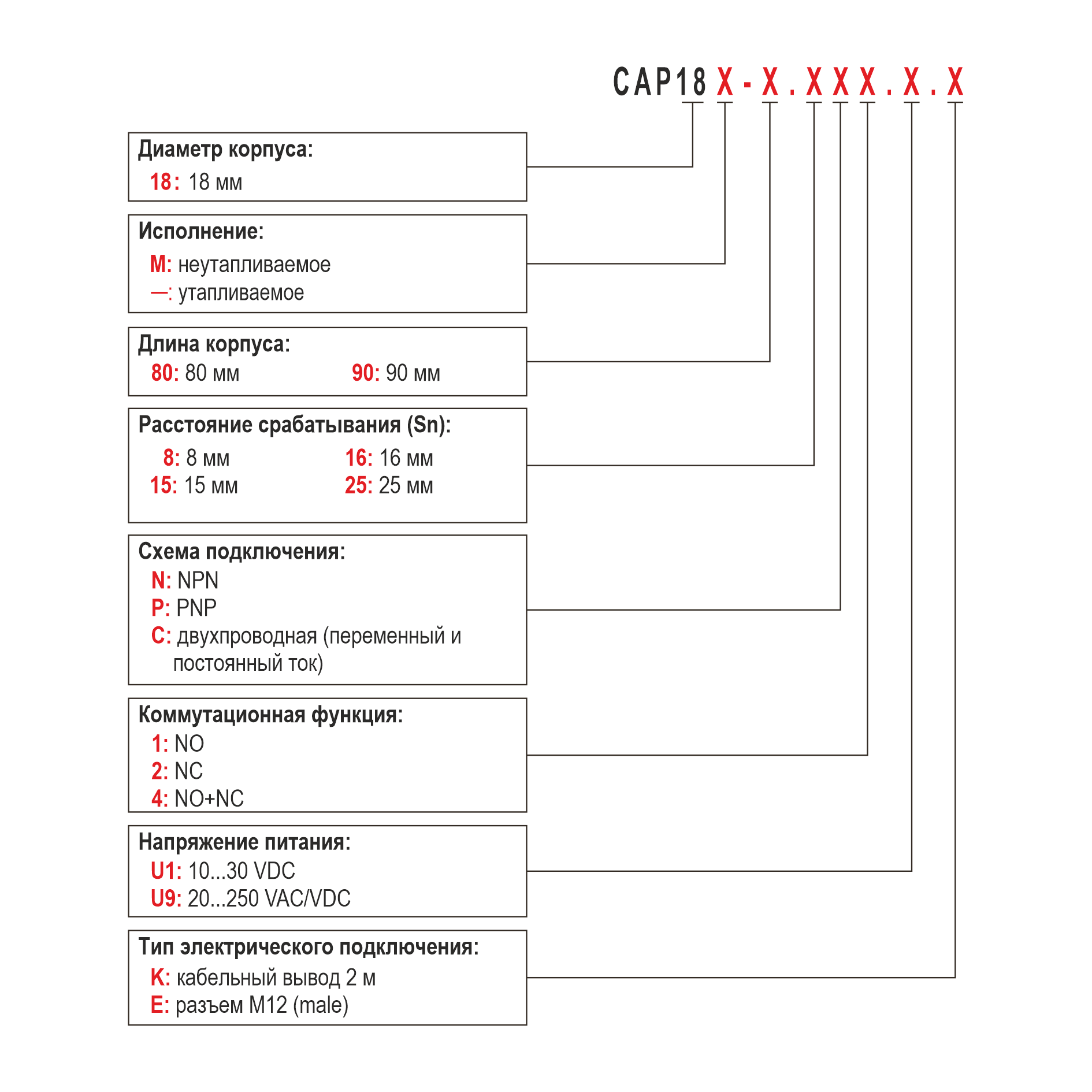

Обозначение при заказе емкостных датчиков KIPPRIBOR серии CAP18:
|
|
Например: CAP18M-90.25P1.U1.Е
|
|
Вы заказали: Емкостный датчик в пластиковом корпусе диаметром 18 мм и неутапливаемым исполнением. Длина корпуса 90 мм. Расстояние срабатывания 25 мм. Тип выхода – PNP, коммутационная функция - NO. Напряжение питания 10…30 В. Тип подключения – разъем М12 (male).
|
|
Особенности монтажа бесконтактных емкостных датчиков KIPPRIBOR серии CAP:

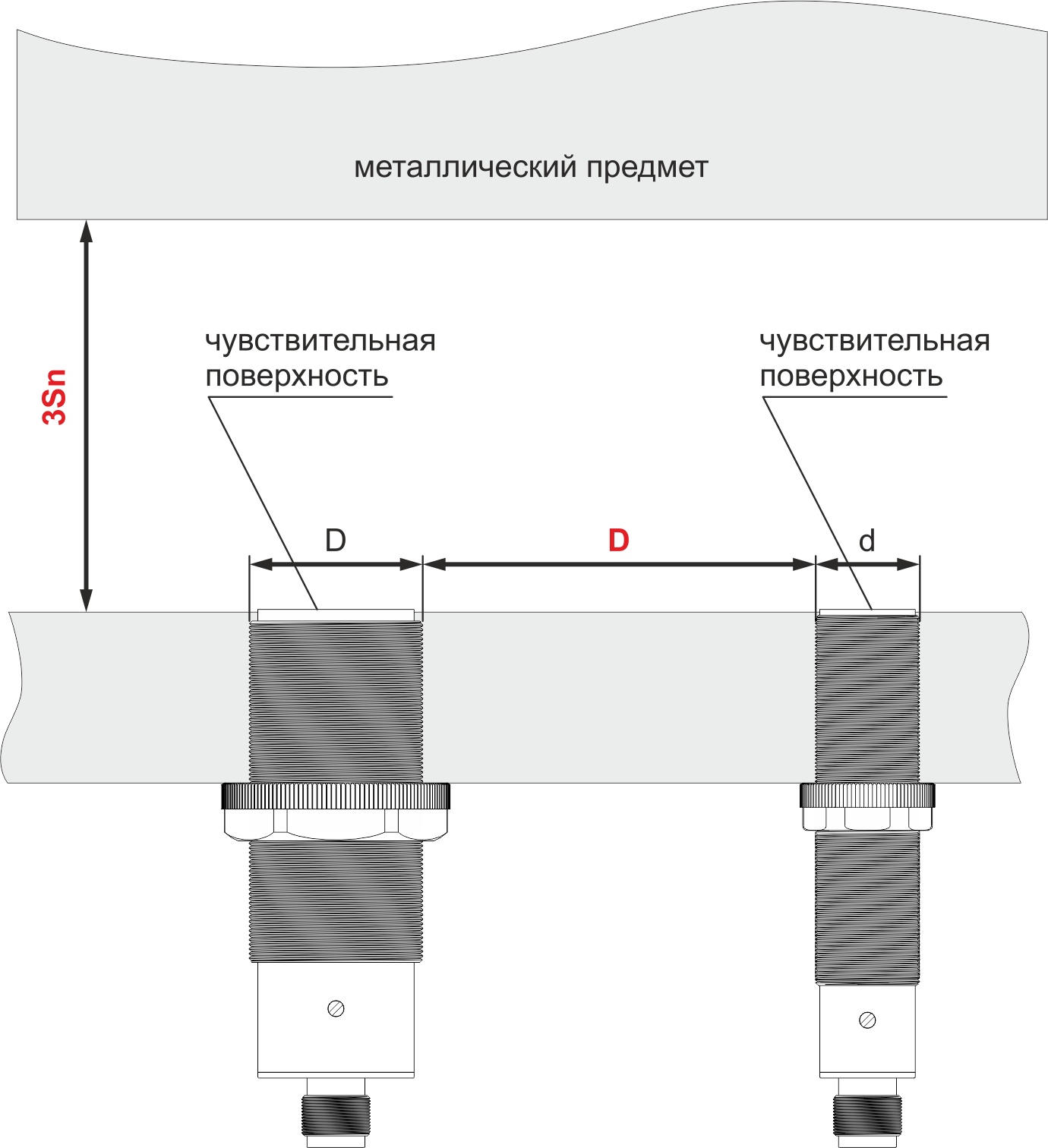

Монтаж датчиков утапливаемого исполнения подразумевает возможность их установки вровень с монтажной поверхностью. Материал монтажной поверхности может быть любым. При этом для уверенной работы датчика следует выполнить условия:
- расстояние от чувствительной поверхности датчика до металлических частей оборудования, расположенных напротив чувствительной поверхности должно быть не менее трех расстояний дальности действия (≥3Sn);
- расстояние между двумя рядом смонтированными датчиками должно быть не меньше диаметра большего из них (≥D).
|
 |

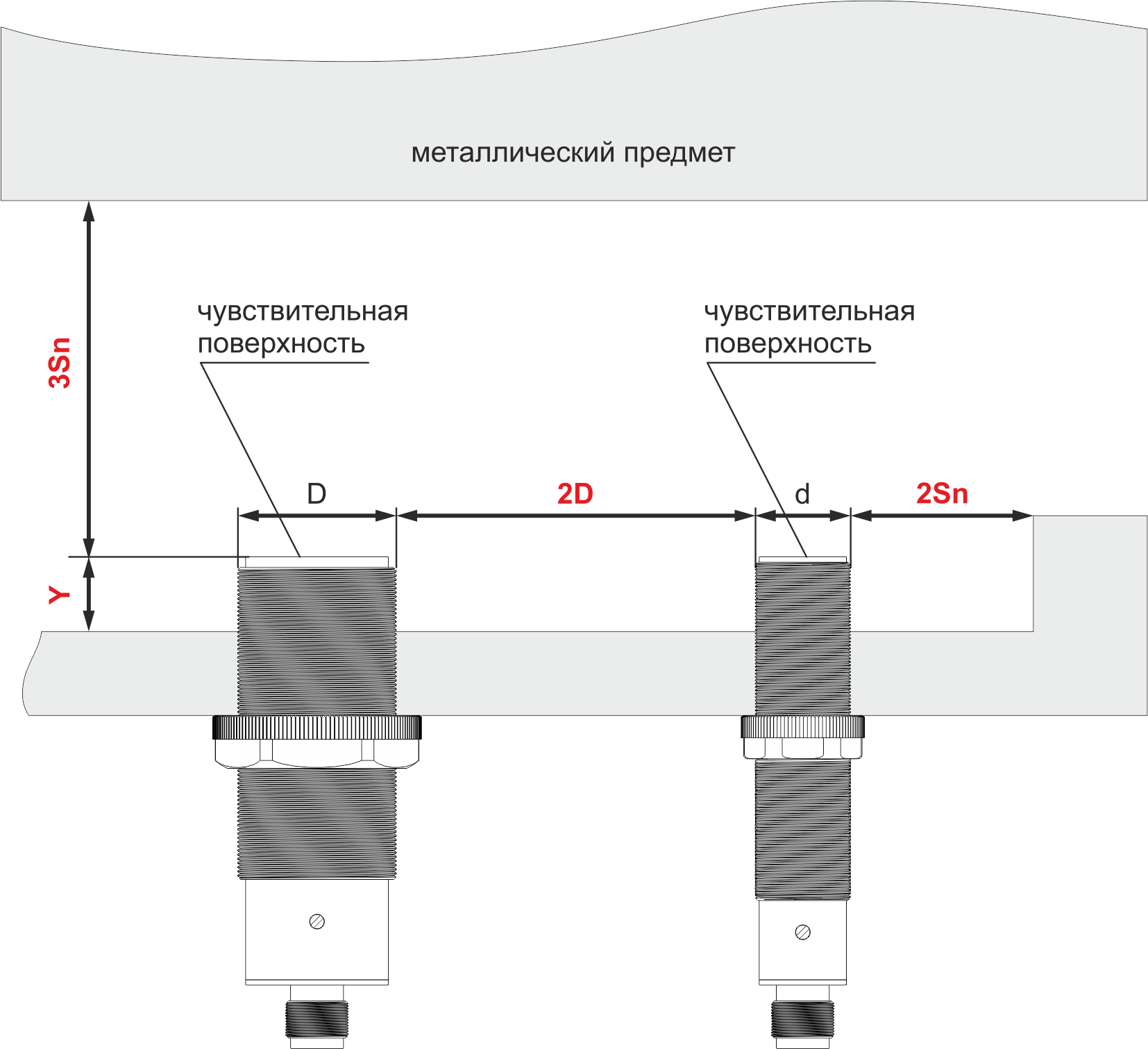

Монтаж датчиков неутапливаемого исполнения выполняется с превышением чувствительной поверхности над уровнем монтажной. Требуется выдерживание минимальных расстояний от окружающих объектов:
- превышение чувствительной поверхности над уровнем монтажной должно быть: не менее, чем значение Y, которое составляет: для CAP18 не менее 16 мм, для CAP30 не менее 22 мм.
- расстояние от чувствительной поверхности датчика до металлических частей оборудования, расположенных напротив чувствительной поверхности должно быть не менее трех расстояний дальности действия (≥3Sn);
- расстояние между двумя рядом смонтированными датчиками должно быть не меньше удвоенного диаметра большего из них (≥2D);
- расстояние от выступающей над монтажной поверхностью части датчика до расположенных сбоку от нее металлических предметов должно быть не менее двух расстояний дальности действия (≥2Sn).
|
 |
