Описание и назначение емкостных датчиков KIPPRIBOR серии CAP c разъемом М12:

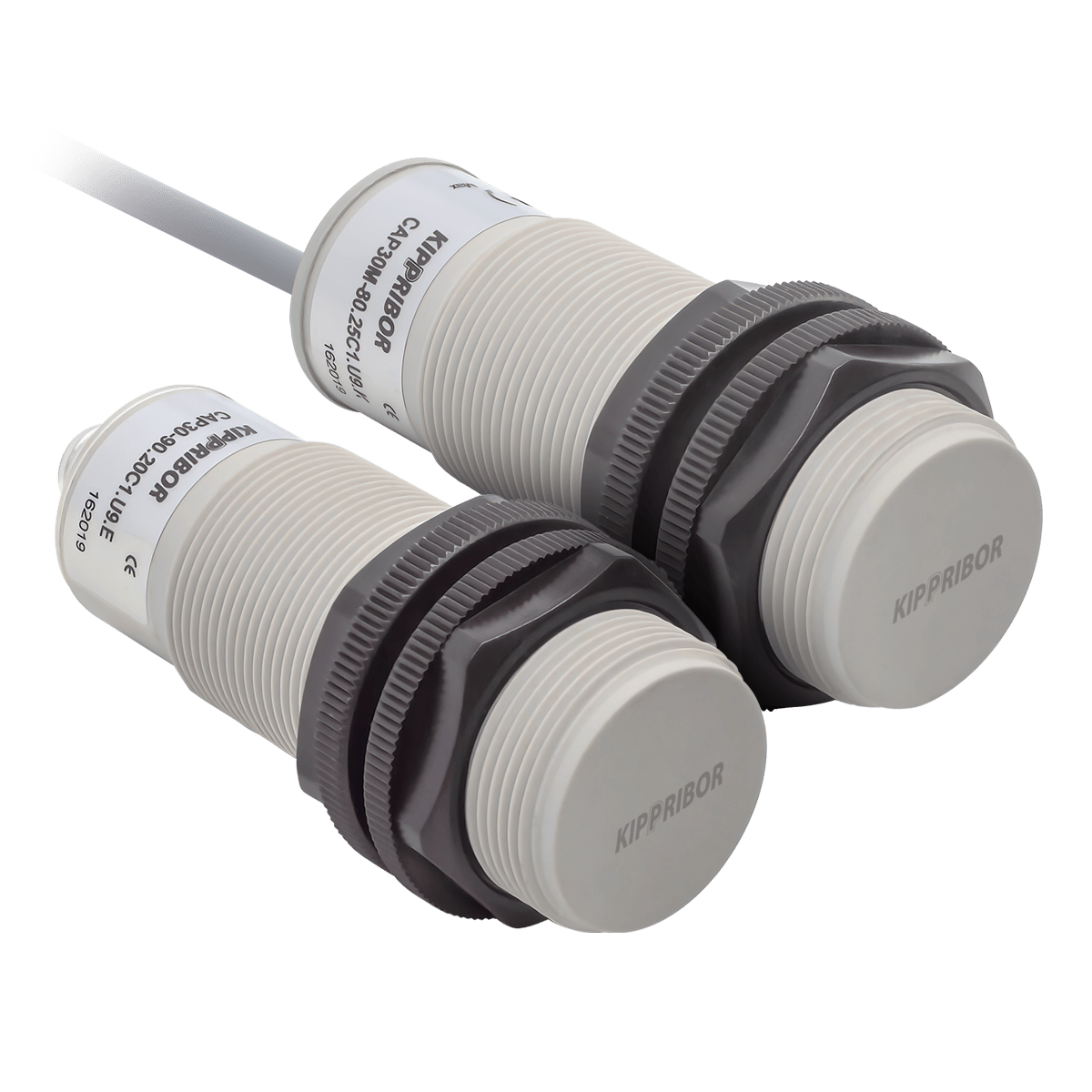

Бесконтактные емкостные датчики KIPPRIBOR серии CAP c разъемом М12 – электронные устройства, изготовленные в удобном для монтажа цилиндрическом корпусе из пластика. Позволяют определить наличие объекта в зоне действия чувствительной поверхности, расположенной с торца корпуса. При попадании объекта в зону действия чувствительного элемента датчика, электронная схема меняет состояние выходного коммутационного элемента.
Преимущества датчиков KIPPRIBOR серии CAP c разъемом М12:
- корпус датчиков изготовлен из PBT-пластика, относящегося к группе реактопластичных полимеров. Применение PBT-пластика наделяет корпус такими характеристиками, как: высокая прочность, низкий коэффициент температурного расширения, стойкость к органическим растворителям, слабым кислотам и щелочам. В процессе изготовления изделий из реактопласта происходит скрепление молекулярной структуры материала, что и обеспечивает высокие прочностные характеристики и термостойкость. Таким образом, емкостные датчики KIPPRIBOR могут эксплуатироваться в сложных условиях, обладают повышенной стойкостью к механическим нагрузкам, воздействию высоких температур и агрессивных сред.
- беспрецедентно высокое значение расстояний дальности действия (до 30 мм) – следующий фактор, определяющий конкурентное преимущество датчиков KIPPRIBOR серии CAP над предложениями конкурентов, чьи датчики, как правило, имеют расстояние дальности действия до 25 мм.
- для датчиков безразлично из какого материала состоит объект слежения;
- чувствительность датчика к конкретному материалу зависит от диэлектрической проницаемости этого материала;
- физический принцип работы емкостного датчика позволяет, например, осуществлять контроль уровня продукта в непрозрачных пакетах, контроль обрыва провода при намотке.
Датчики KIPPRIBOR серии CAP применяются в оборудовании химических и пищевых производств, на линиях упаковки и фасовки, автоматах дозирования и розлива.
Технические характеристики емкостных датчиков KIPPRIBOR серии CAP c разъемом М12:
| Параметр |
Значение |
| Датчики с питанием 10…30 VDC |
Датчики с питанием 20…250 VAC/VDC |
| Серия |
CAP18 |
CAP30 |
CAP18 |
CAP30 |
| Диаметр датчика |
18 мм |
30 мм |
18 мм |
30 мм |
| Расстояние дальности действия (Sn) |
16 мм, 25 мм |
20 мм, 30 мм |
8 мм, 15 мм |
20 мм, 25 мм |
| Гистерезис |
15% от Sr* |
15% от Sr* |
| Точность повторения |
≤5% от Sr |
≤1% от Sr |
| Максимальный ток нагрузки |
300 мА |
200 мА |
| Ток утечки |
≤0,01 мА |
≤2,5 мА |
| Падение напряжения |
≤ 2 V |
≤ 10 VAC / ≤ 8 VDC |
| Максимальная частота срабатывания |
100 Гц |
25 Гц (с питанием 20…250 VAC);
40 Гц (с питанием 20…250 VDC) |
| Время отклика |
1,5 мс |
10 мс |
| Регулировка чувствительности |
Есть (потенциометром на корпусе) |
| Степень защиты |
IP67 |
| Защита от короткого замыкания |
Есть |
| Защита от обратной полярности |
Есть |
Нет |
| Индикация срабатывания |
Желтый светодиод |
| Температура окружающей среды |
-25…+70°С |
| Материал корпуса |
PBT - пластик |
* - эффективное расстояние дальности действия – значение расстояния дальности действия конкретного датчика, измеренное при номинальной температуре, номинальном напряжения питания и определенных условиях монтажа
Модификации емкостных датчиков KIPPRIBOR серии CAP c разъемом М12:
| Модификация |
Расстояние срабатывания |
Напряжение питания |
Тип выхода |
Коммутационная функция |
| Диаметр корпуса 18 мм, утапливаемое исполнение |
| CAP18-90.16N1.U1.E |
16 мм |
10...30 VDC |
NPN |
NO |
| CAP18-90.16N2.U1.E |
NC |
| CAP18-90.16N4.U1.E |
NO+NC |
| CAP18-90.16P1.U1.E |
PNP |
NO |
| CAP18-90.16P2.U1.E |
NC |
| CAP18-90.16P4.U1.E |
NO+NC |
| CAP18-90.8C1.U9.E |
8 мм |
20…250 VAC/VDC |
2-проводный |
NO |
| CAP18-90.8C2.U9.E |
NC |
| Диаметр корпуса 18 мм, неутапливаемое исполнение |
| CAP18M-90.25N1.U1.E |
25 мм |
10...30 VDC |
NPN |
NO |
| CAP18M-90.25N2.U1.E |
NC |
| CAP18M-90.25N4.U1.E |
NO+NC |
| CAP18M-90.25P1.U1.E |
PNP |
NO |
| CAP18M-90.25P2.U1.E |
NC |
| CAP18M-90.25P4.U1.E |
NO+NC |
| CAP18M-90.15C1.U9.E |
15 мм |
20…250 VAC/VDC |
2-проводный |
NO |
| CAP18M-90.15C2.U9.E |
NC |
| Диаметр корпуса 30 мм, утапливаемое исполнение |
| CAP30-90.20N1.U1.E |
20 мм |
10…30 VDC |
NPN |
NO |
| CAP30-90.20N2.U1.E |
NC |
| CAP30-90.20N4.U1.E |
NO+NC |
| CAP30-90.20P1.U1.E |
PNP |
NO |
| CAP30-90.20P2.U1.E |
NC |
| CAP30-90.20P4.U1.E |
NO+NC |
| CAP30-90.20C1.U9.E |
20 мм |
20…250 VAC/VDC |
2-проводный |
NO |
| CAP30-90.20C2.U9.E |
NC |
| Диаметр корпуса 30 мм, неутапливаемое исполнение |
| CAP30M-90.30N1.U1.E |
30 мм |
10…30 VDC |
NPN |
NO |
| CAP30M-90.30N2.U1.E |
NC |
| CAP30M-90.30N4.U1.E |
NO+NC |
| CAP30M-90.30P1.U1.E |
PNP |
NO |
| CAP30M-90.30P2.U1.E |
NC |
| CAP30M-90.30P4.U1.E |
NO+NC |
| CAP30M-90.25C1.U9.E |
20 мм |
20...250VAC/VDC |
2-проводный |
NO |
| CAP30M-90.25C2.U9.E |
NC |
ВНИМАНИЕ! Емкостные датчики серии САР утапливаемого и неутапливаемого исполнения внешне не отличаются и могут быть идентифицированы только по маркировке на этикетке (символ «М» в обозначении). Во избежание неправильной установки датчика обратите внимание на принципиальные различия монтажа датчиков различного исполнения.
Схемы подключения емкостных датчиков KIPPRIBOR серии CAP c разъемом М12:
 |
 |

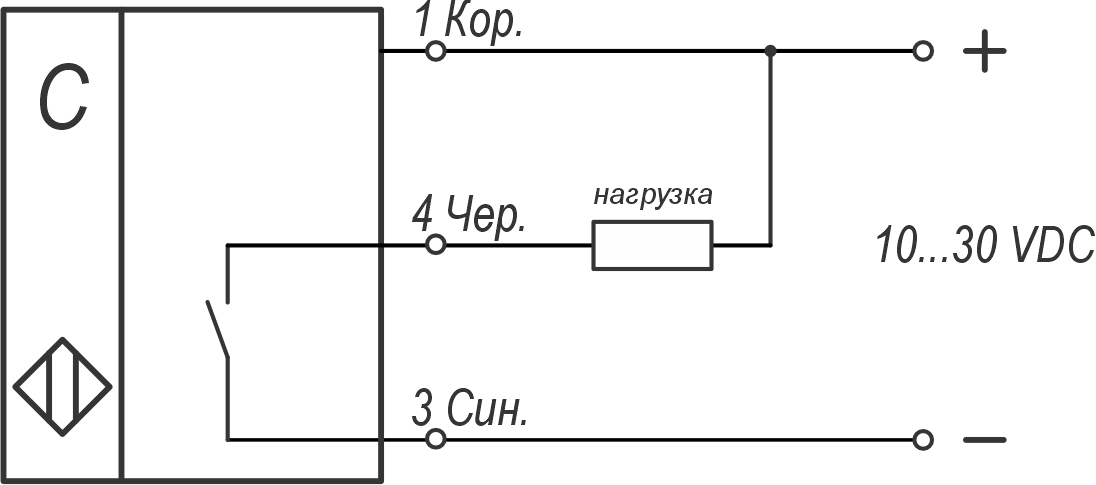

| Датчик с выходом NPN-типа, NO |

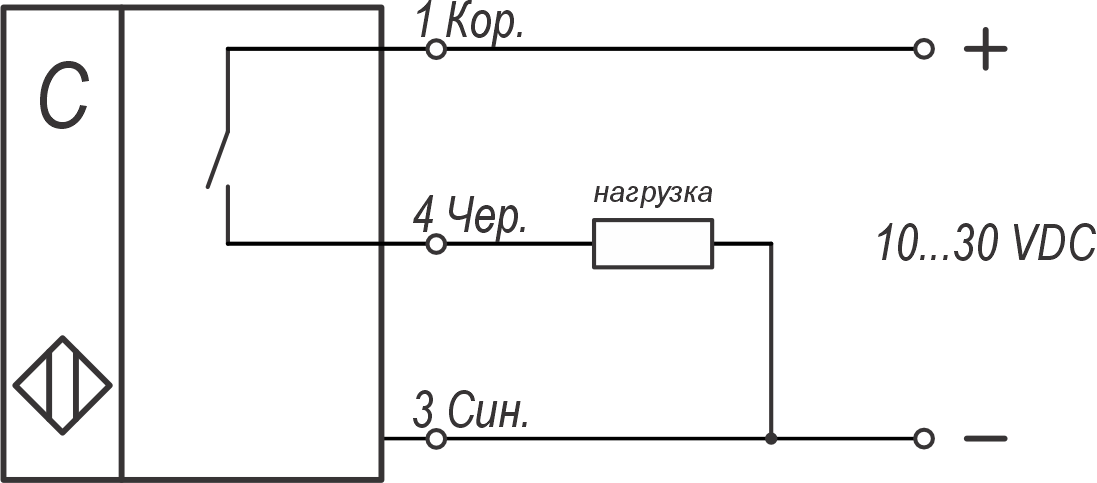

Датчик с выходом PNP-типа, NO |
 |
 |

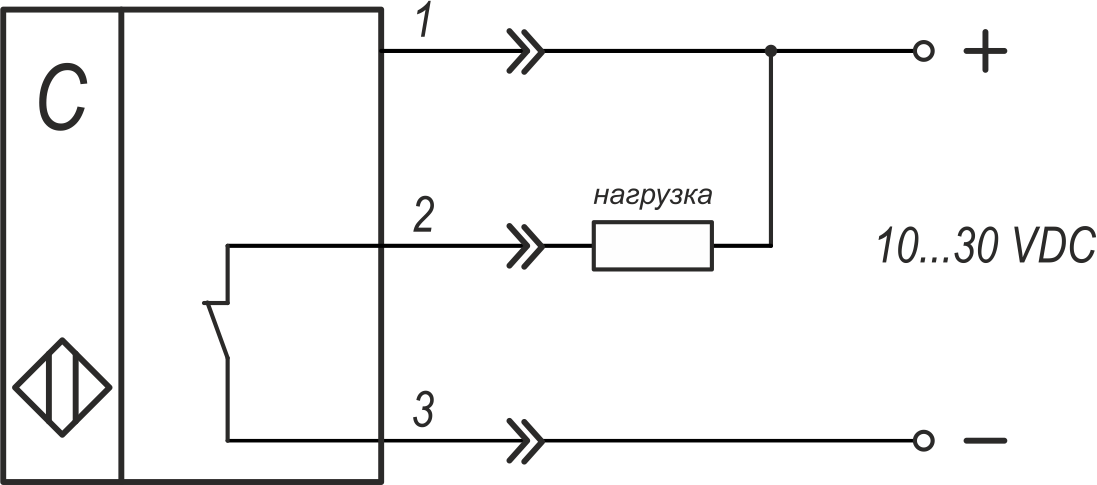

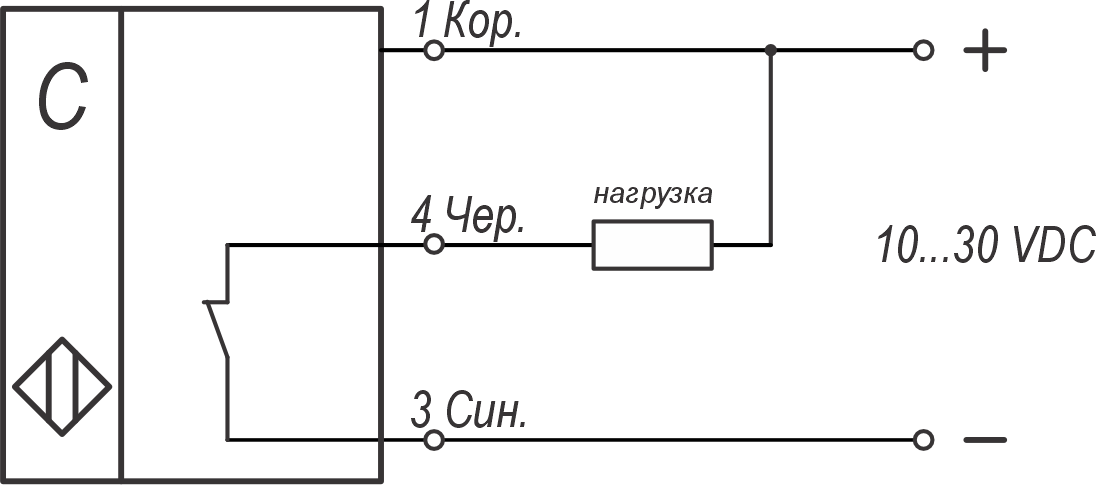

| Датчик с выходом NPN-типа, NC |

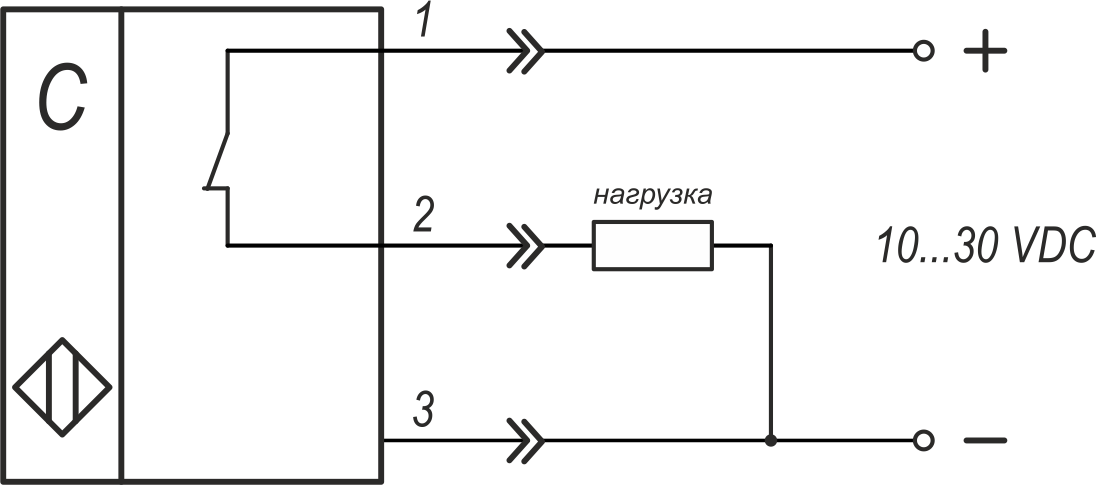

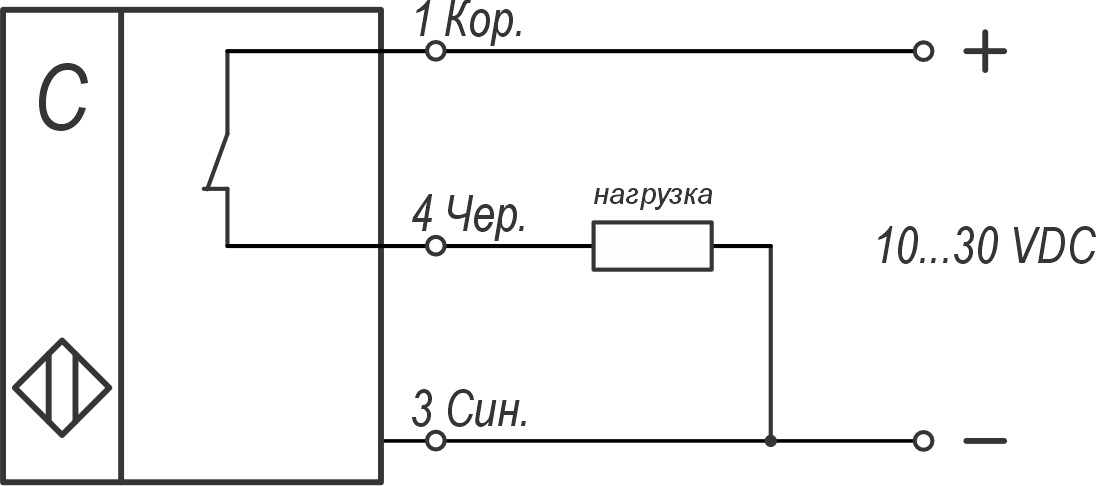

Датчик с выходом PNP-типа, NC |
 |
 |

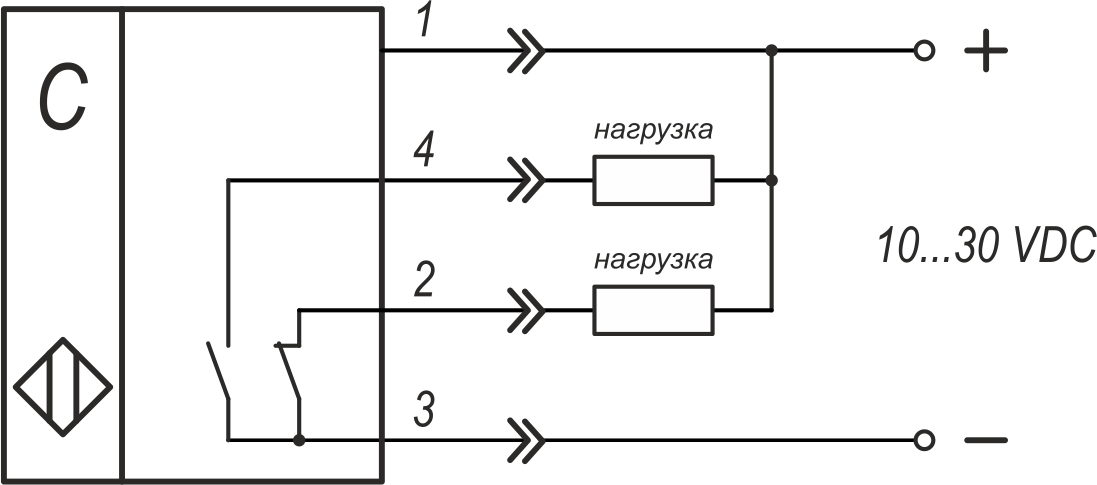

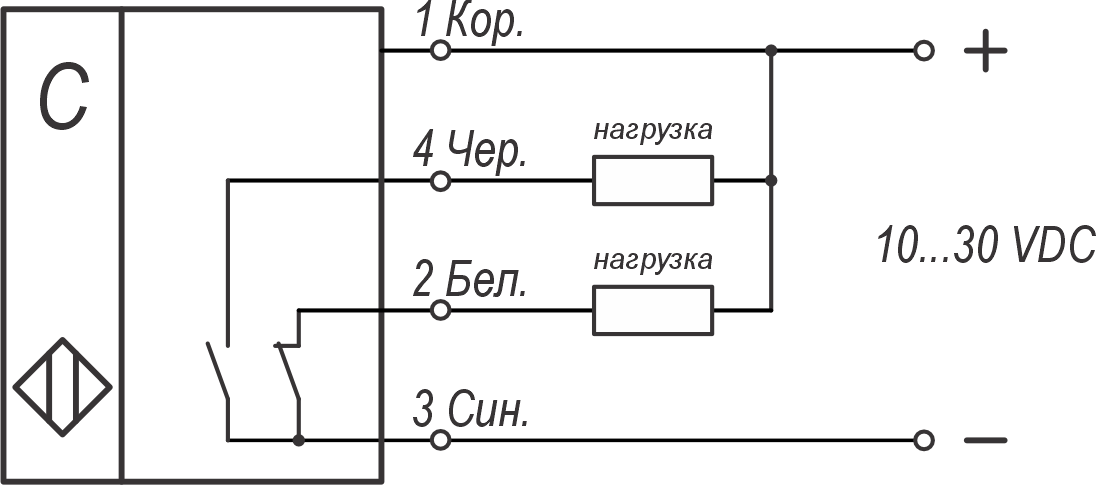

| Датчик с выходом NPN-типа, NO+NC |

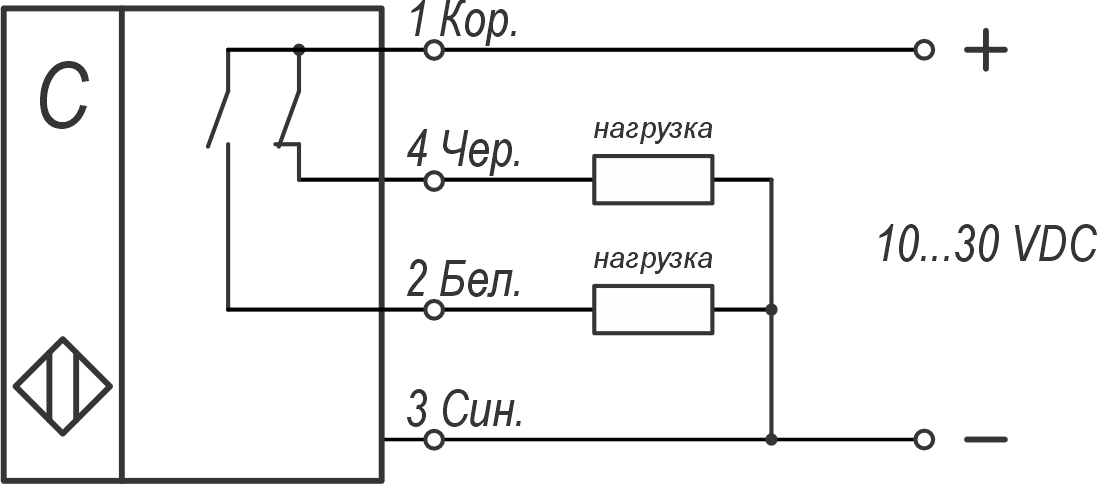

Датчик с выходом PNP-типа, NO+NC |
 |
 |

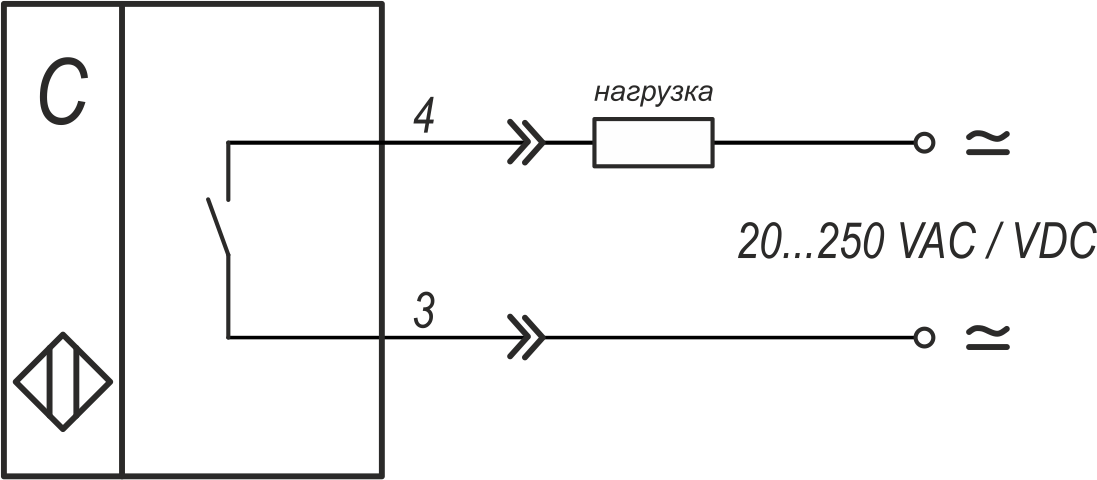

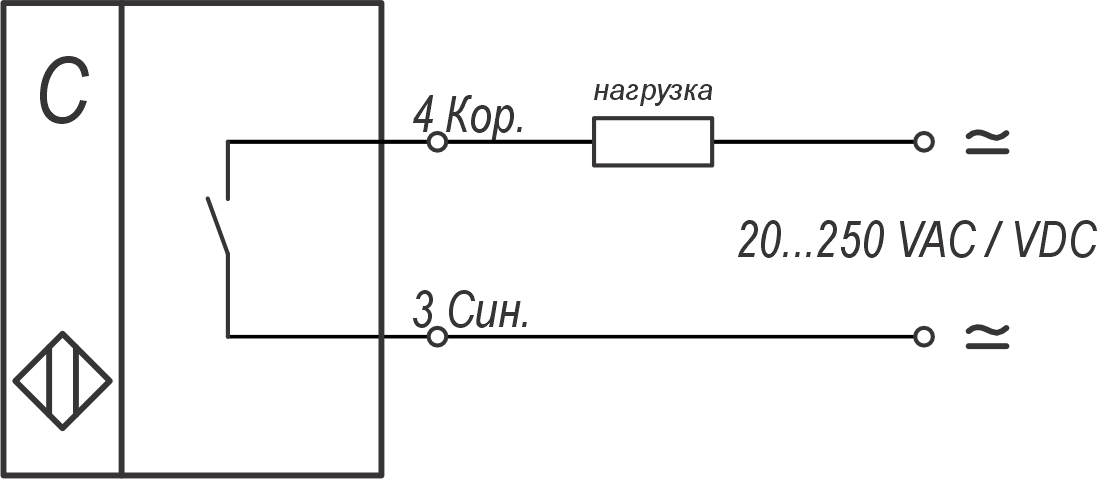

| Двухпроводный датчик, NO |
Двухпроводный датчик, NC |

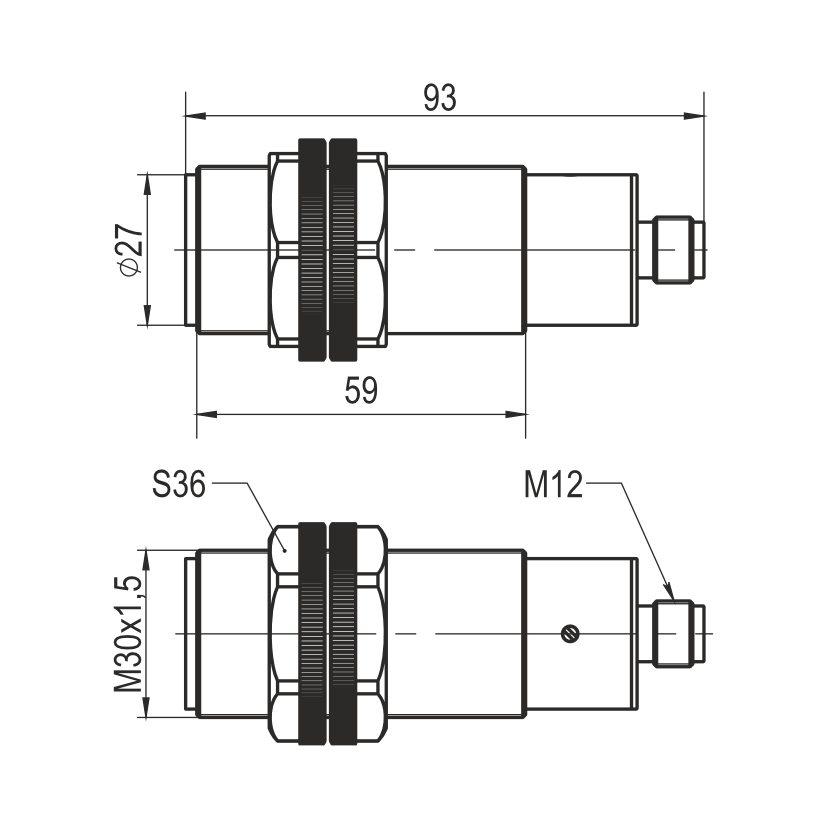

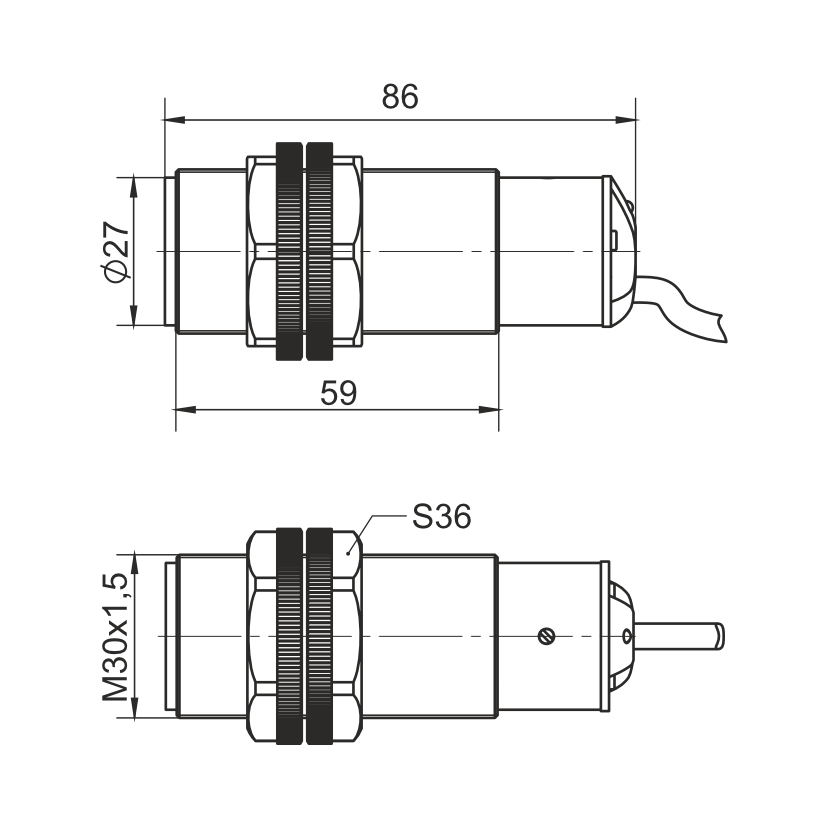

Габаритные размеры бесконтактных емкостных датчиков KIPPRIBOR серии CAP c разъемом М12:
 |
 |
| Датчики серии CAP18 |
Датчики серии CAP30 |

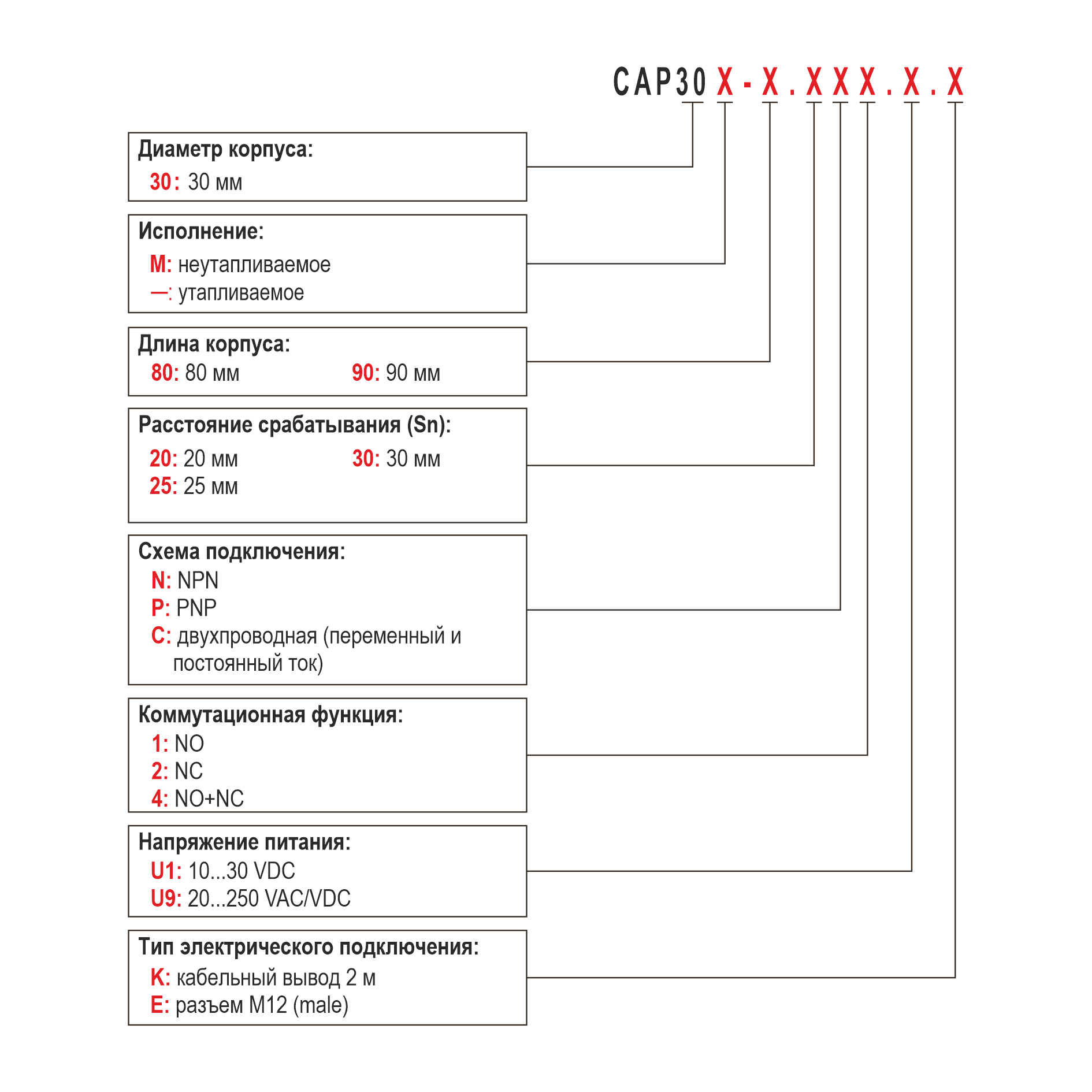

Обозначение при заказе емкостных датчиков KIPPRIBOR серии CAP c разъемом М12:
|
|
Например: CAP30M-90.30N2.U1.Е
|
|
Вы заказали: Емкостный датчик в пластиковом корпусе диаметром 30 мм и неутапливаемым исполнением. Длина корпуса 90 мм. Расстояние дальности действия 30 мм. Тип выхода - NPN. Коммутационная функция- NC. Напряжение питания 10…30 В. Тип подключения – разъем М12.
|
|

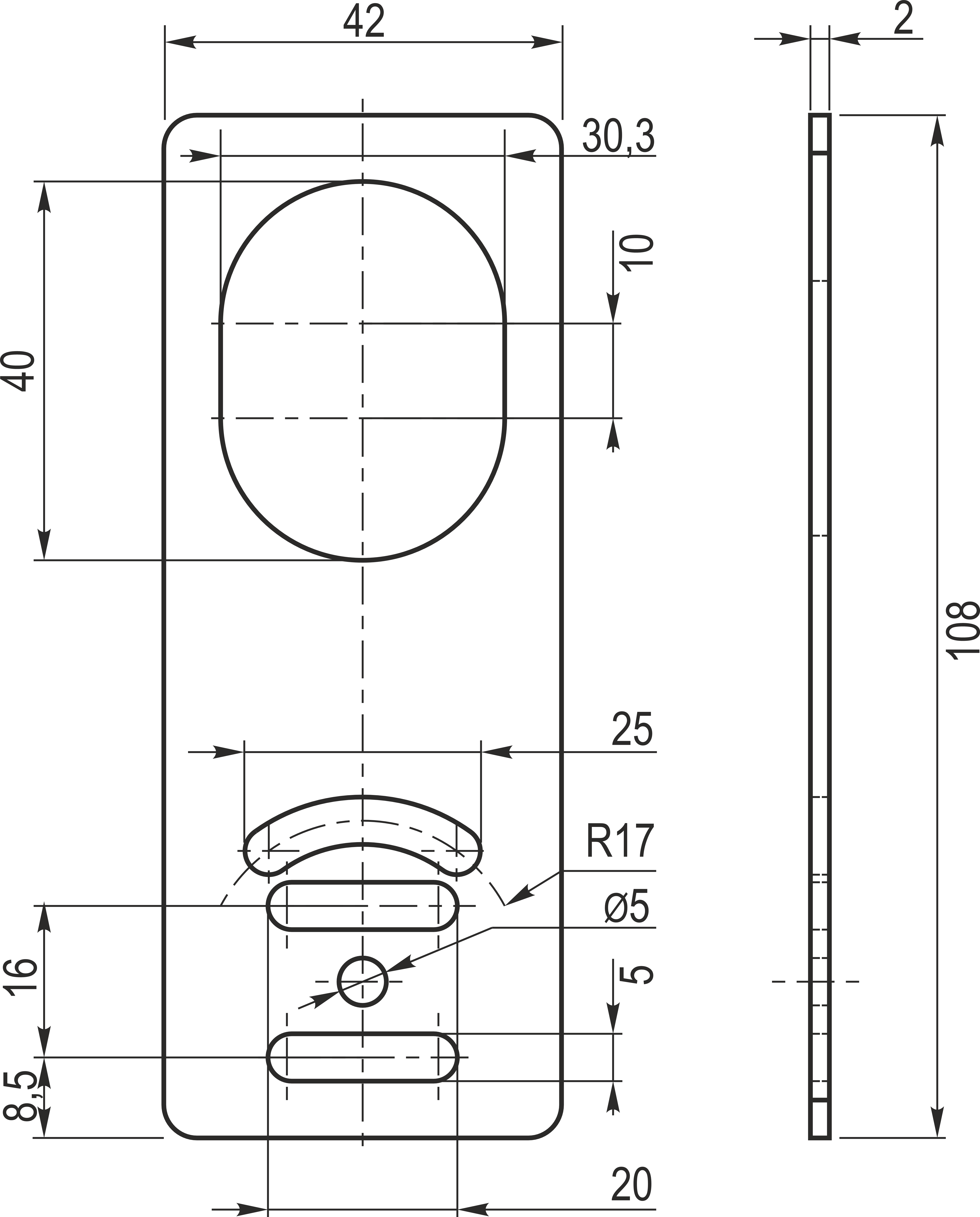

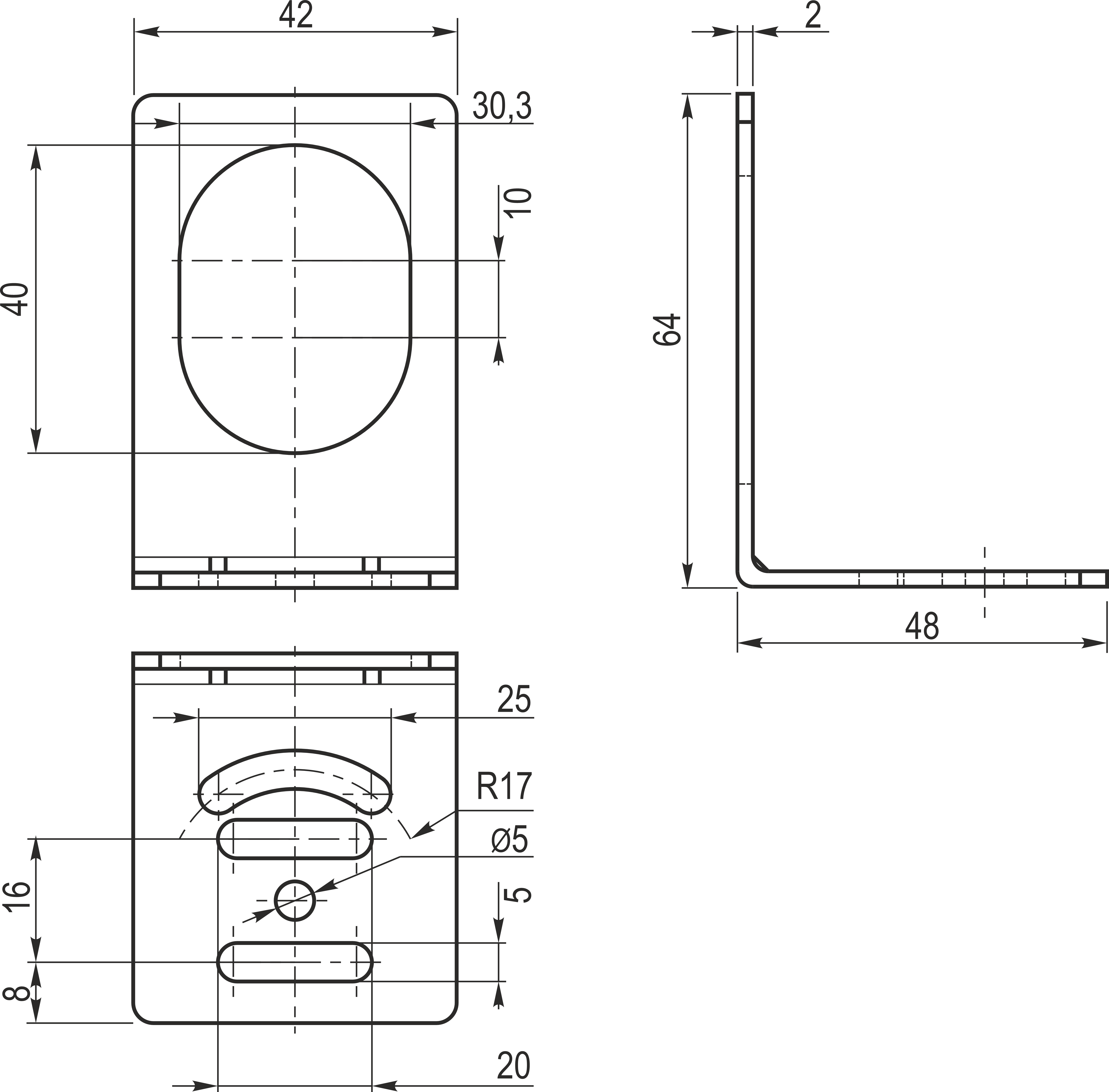

Особенности монтажа бесконтактных емкостных датчиков KIPPRIBOR серии CAP c разъемом М12:

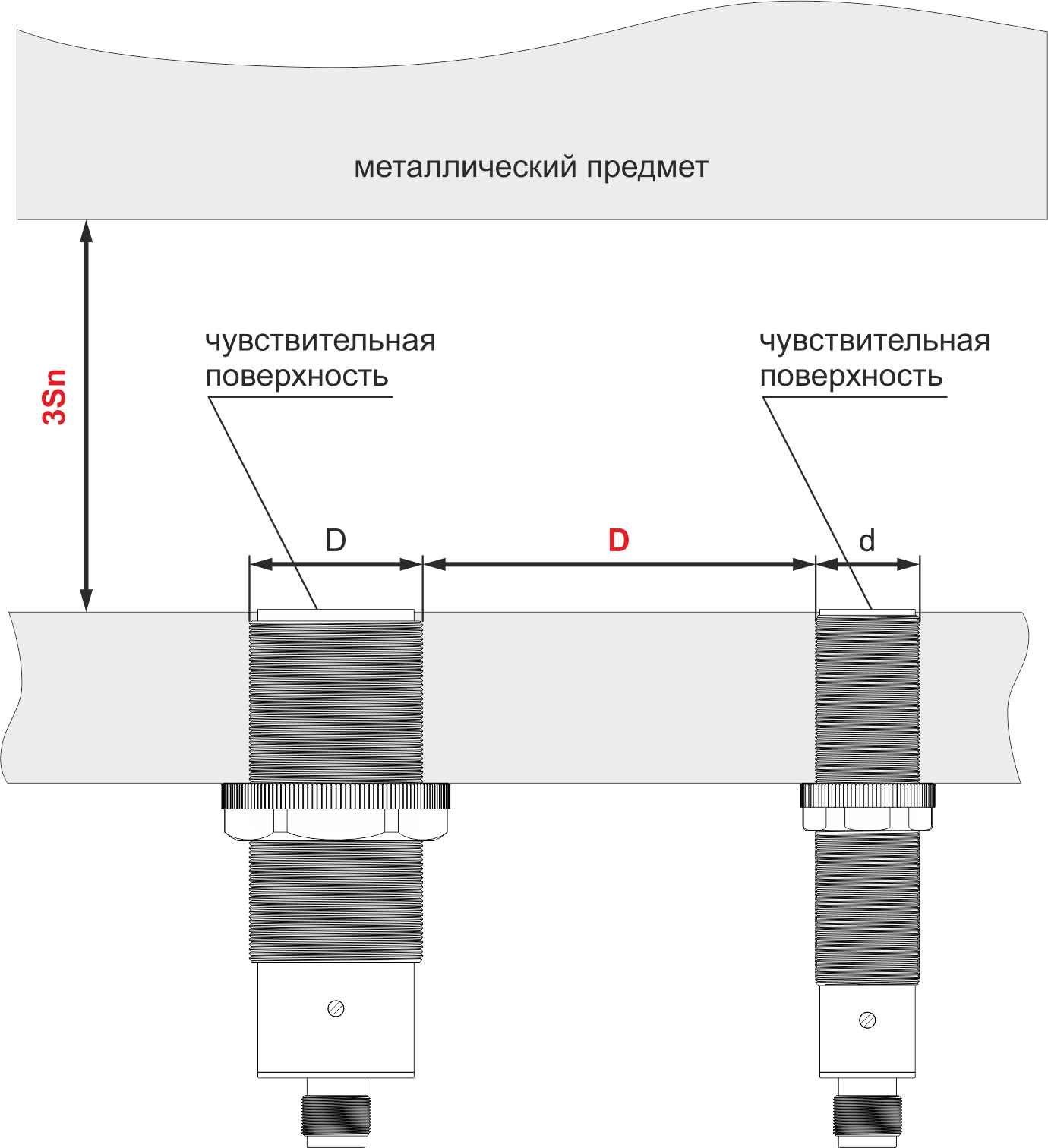

Монтаж датчиков утапливаемого исполнения подразумевает возможность их установки заподлицо с монтажной поверхностью. Материал монтажной поверхности может быть любым. При этом для уверенной работы датчика следует выполнить условия:
- расстояние от чувствительной поверхности датчика до металлических частей оборудования, расположенных напротив чувствительной поверхности должно быть не менее трех расстояний дальности действия (≥3Sn);
- расстояние между двумя рядом смонтированными датчиками должно быть не меньше диаметра большего из них (≥D).
|
 |

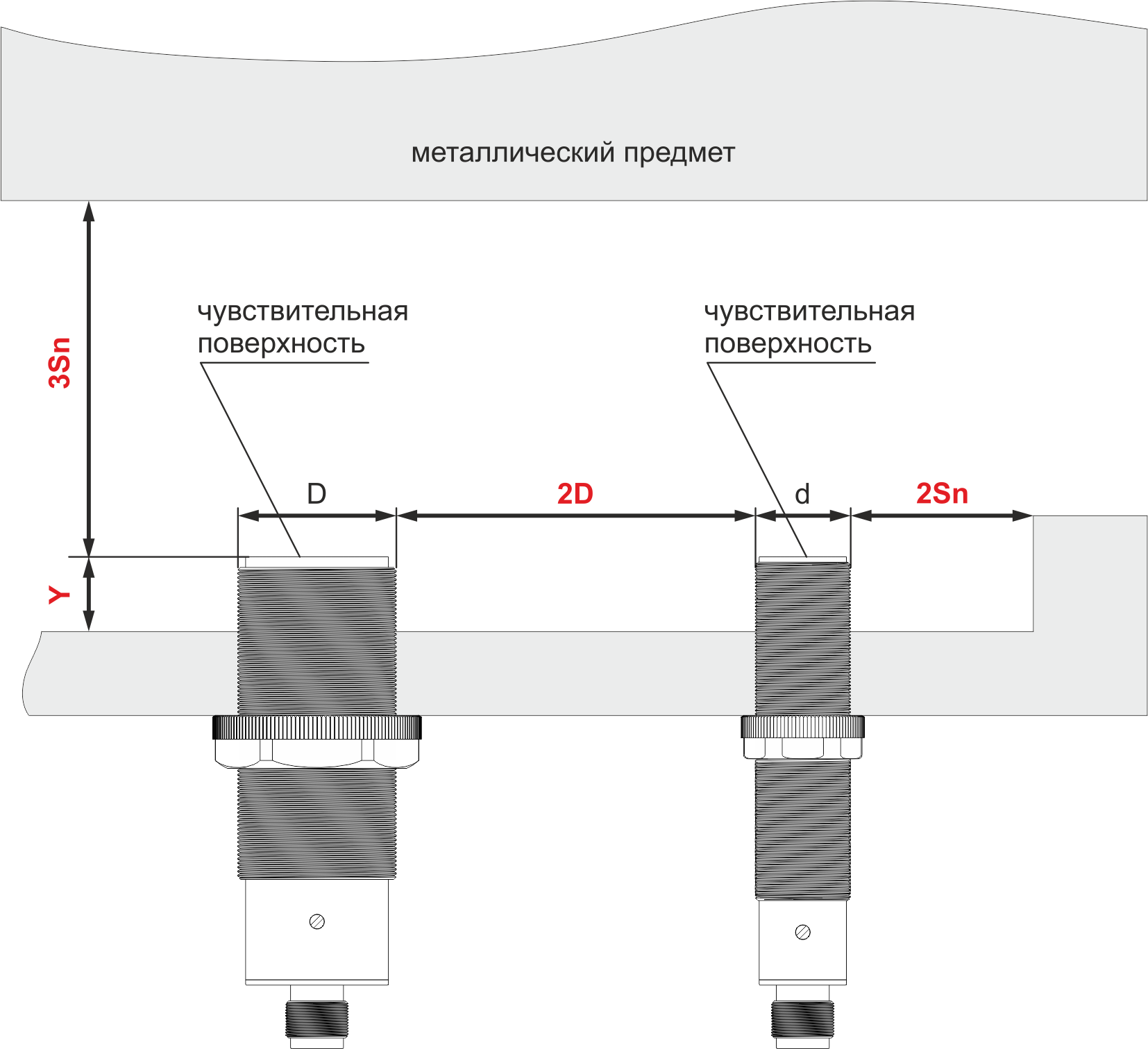

Монтаж датчиков неутапливаемого исполнения выполняется с превышением чувствительной поверхности над уровнем монтажной. Требуется выдерживание минимальных расстояний от окружающих объектов:
- превышение чувствительной поверхности над уровнем монтажной должно быть: не менее, чем значение Y, которое составляет: для CAP18 не менее 16 мм, для CAP30 не менее 22 мм.
- расстояние от чувствительной поверхности датчика до металлических частей оборудования, расположенных напротив чувствительной поверхности должно быть не менее трех расстояний дальности действия (≥3Sn);
- расстояние между двумя рядом смонтированными датчиками должно быть не меньше удвоенного диаметра большего из них (≥2D);
- расстояние от выступающей над монтажной поверхностью части датчика до расположенных сбоку от нее металлических предметов должно быть не менее двух расстояний дальности действия (≥2Sn).
|
 |
