 Индуктивный бесконтактный выключатель серии
LA - это датчик, имеющий корпус цилиндрической формы и реагирующий на появление
металлического предмета в зоне его действия. Для датчиков серии LA зона действия (рабочая область)
располагается со стороны торцевой части корпуса и в зависимости от модификации датчика составляет 1
или 2 мм. При этом, для срабатывания датчика, непосредственного контакта с контролируемым предметом
не требуется.

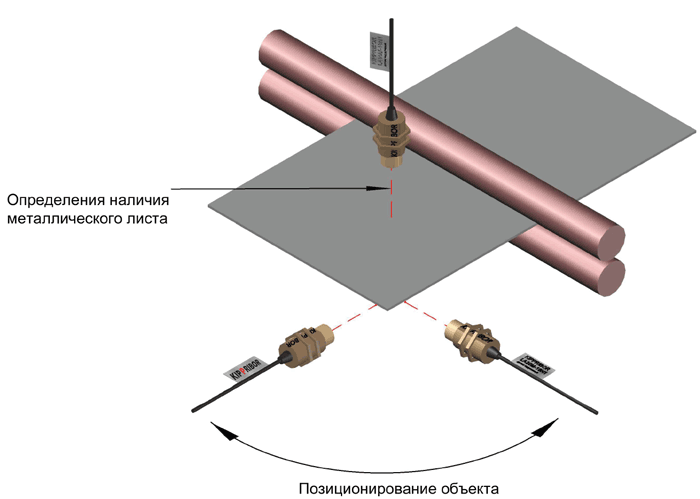

Особенность индуктивных бесконтактных выключателей серии LA реагировать только на металлические
предметы позволяет применять их для контроля конечных и промежуточных положений различных
металлических частей механизмов. А высокие значения рабочей частоты переключения датчиков, позволяют
успешно использовать их в качестве первичных датчиков скорости совместно с тахометрами и счетчиками
импульсов.
|
Наиболее целесообразно индуктивные выключатели серии LA применять взамен механических конечных выключателей,
поскольку отсутствие подвижных частей в выключателях серии LA и их возможность реагировать на расстоянии позволяет
значительно повысить ресурс работы механизмов и надежность оборудования в целом.
Общие технические характеристики цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA
| Параметр |
Значение параметра |
| Напряжение питания |
10…30 VDC |
| Номинальный ток нагрузки |
≤ 200 мА |
| Минимальный ток нагрузки |
- |
| Ток утечки |
≤ 0,01 мА |
| Падение напряжения |
≤ 2 В |
| Защита от перегрузки |
да |
| Точка срабатывания защиты |
220 мА |
| Защита от переполюсовки |
да |
| Защита от короткого замыкания |
нет |
| Гистерезис переключения |
≤ 15 % Sr(1) |
| Точность повторения |
≤ 1 % Sr(1) |
| Индикация срабатывания |
Светодиод |
| Материал корпуса |
Никелированная латунь |
| Материал активной части |
Ударопрочный конструкционный пластик |
| Температура эксплуатации |
-25…+70 °C |
| Температурная погрешность |
≤ 10 % Sr(1) |
| Степень защиты |
IP 67 |
| Электрическое подключение |
Кабельный вывод, длина 2 м |
(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном
напряжении питания, определенных температуре и условиях монтажа.
Таблица выбора цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA
Диаметр корпуса 8 мм

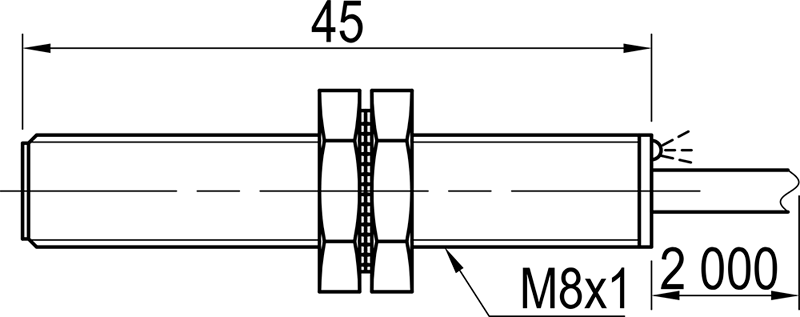

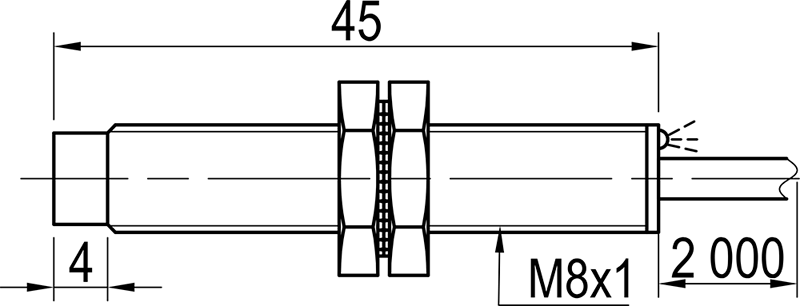

| Габаритный чертеж |
Напряжение питания |
Схема подключения |
Коммута-
ционная функция |
Номин. расс-ние сраб-ния |
Макс. частота сраб-ния |
Модификация |
Утапливаемое исполнение
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
1 мм |
500 Гц |
LA08-45.1N1.U1.K |
| NC |
LA08-45.1N2.U1.K |
| NPN четырехпроводная |
NO+NC |
LA08-45.1N4.U1.K |
| PNP трехпроводная |
NO |
LA08-45.1P1.U1.K |
| NC |
LA08-45.1P2.U1.K |
| PNP четырехпроводная |
NO+NC |
LA08-45.1P4.U1.K |
|
NPN трехпроводная
|
NO |
4 мм |
LA08-
45.4N1.U1.K
|
| NC |
LA08-
45.4N2.U1.K
|
| NPN четырехпроводная |
NO+NC |
LA08-
45.4N4.U1.K |
|
PNP трехпроводная
|
NO
|
LA08-
45.4P1.U1.K
|
| NC |
LA08-
45.4P2.U1.K
|
| PNP
четырехпроводная |
NO+NC
|
LA08-
45.4P4.U1.K |
Неутапливаемое исполнение
|
 |
10…30 VDC |
NPN трехпроводная |
NO |
2 мм |
300 Гц |
LA08M-45.2N1.U1.K |
| NC |
LA08M-45.2N2.U1.K |
| NPN четырехпроводная |
NO+NC |
LA08M-45.2N4.U1.K |
| PNP трехпроводная |
NO |
LA08M-45.2P1.U1.K |
| NC |
LA08M-45.2P2.U1.K |
| PNP четырехпроводная |
NO+NC |
LA08M-45.2P4.U1.K |
|
NPN трехпроводная
|
NO
|
8 мм |
LA08M45.8N1.U1.K
|
| NC |
LA08M45.8N2.U1.K |
|
PNP трехпроводная
|
NO
|
LA08M45.8P1.U1.K
|
| NC |
LA08M45.8P2.U1.K |
Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA
| Датчики постоянного тока |
| Трехпроводные, NPN, NO (LA••-•.•N1.U1.K) |

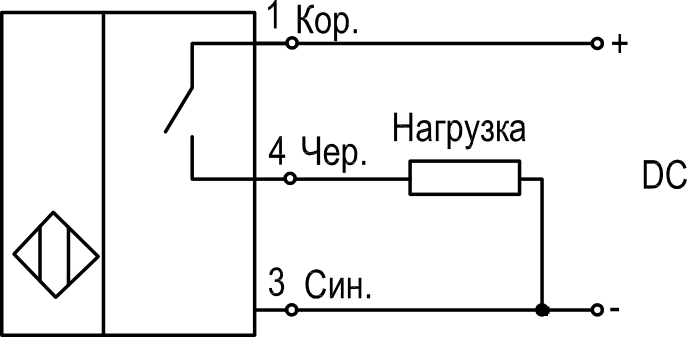

Трехпроводные, PNP, NO (LA••-•.•P1.U1.K) |
 |
 |

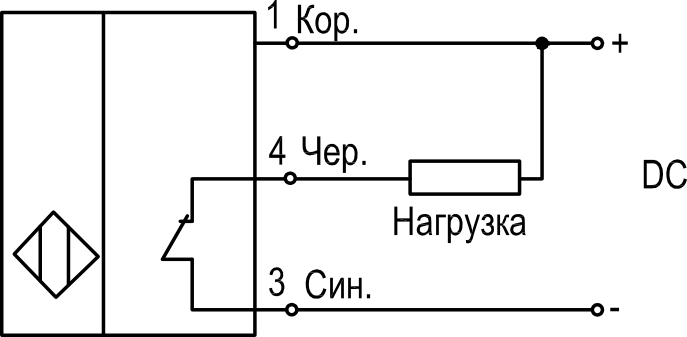

| Трехпроводные, NPN, NC (LA••-•.•N2.U1.K) |

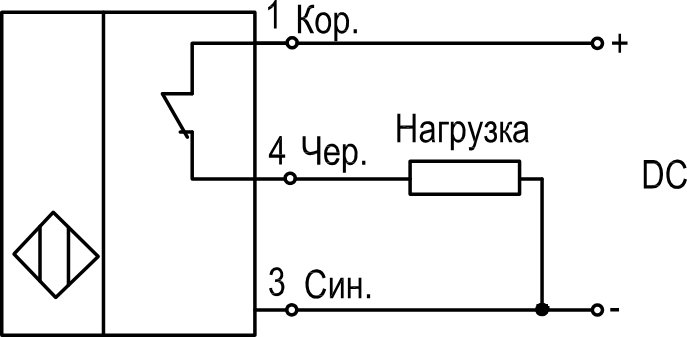

Трехпроводные, PNP, NC (LA••-•.•P2.U1.K) |
 |
 |

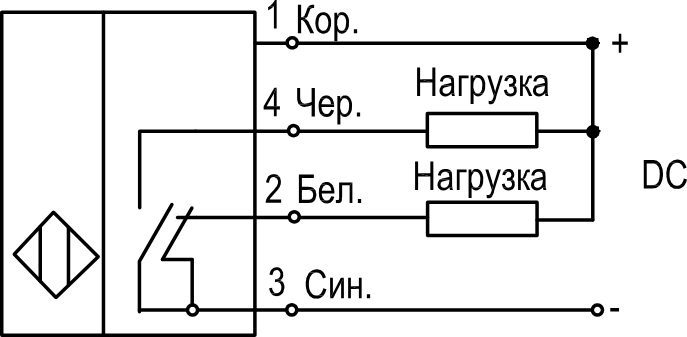

| Четырехпроводные, NPN, NO+NC (LA••-•.•N4.U1.K) |

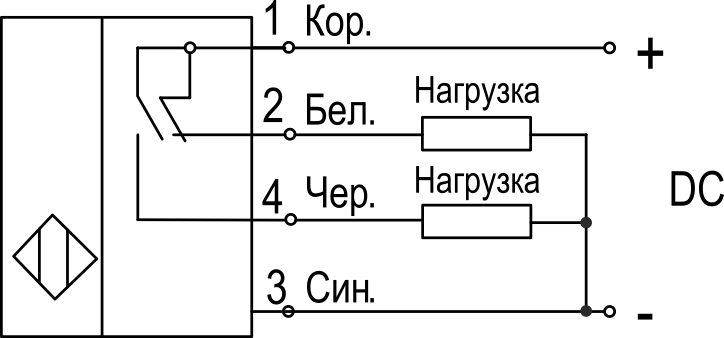

Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K) |
 |
 |

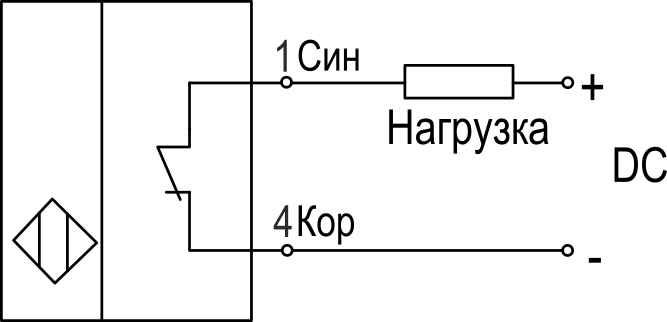

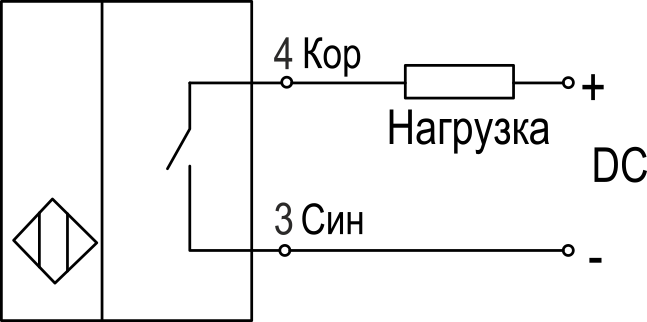

| Двухпроводные, NO (LA••-•.•D1.U4.K) |
Двухпроводные, NC (LA••-•.•D2.U4.K) |
 |
 |
| Датчики переменного тока |

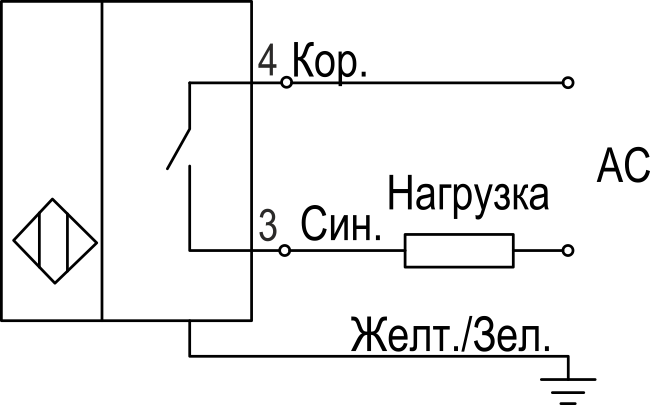

| Трехпроводные, NO (LA••-•.•A1.U7.K) |

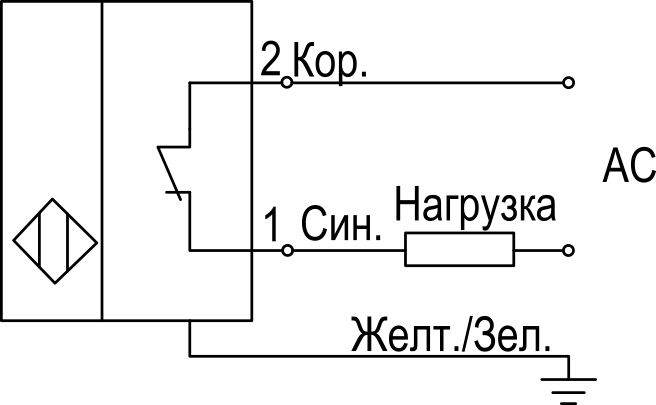

Трехпроводные, NC (LA••-•.•A2.U7.K) |
 |
 |
Дополнительные опции и принадлежности:
|

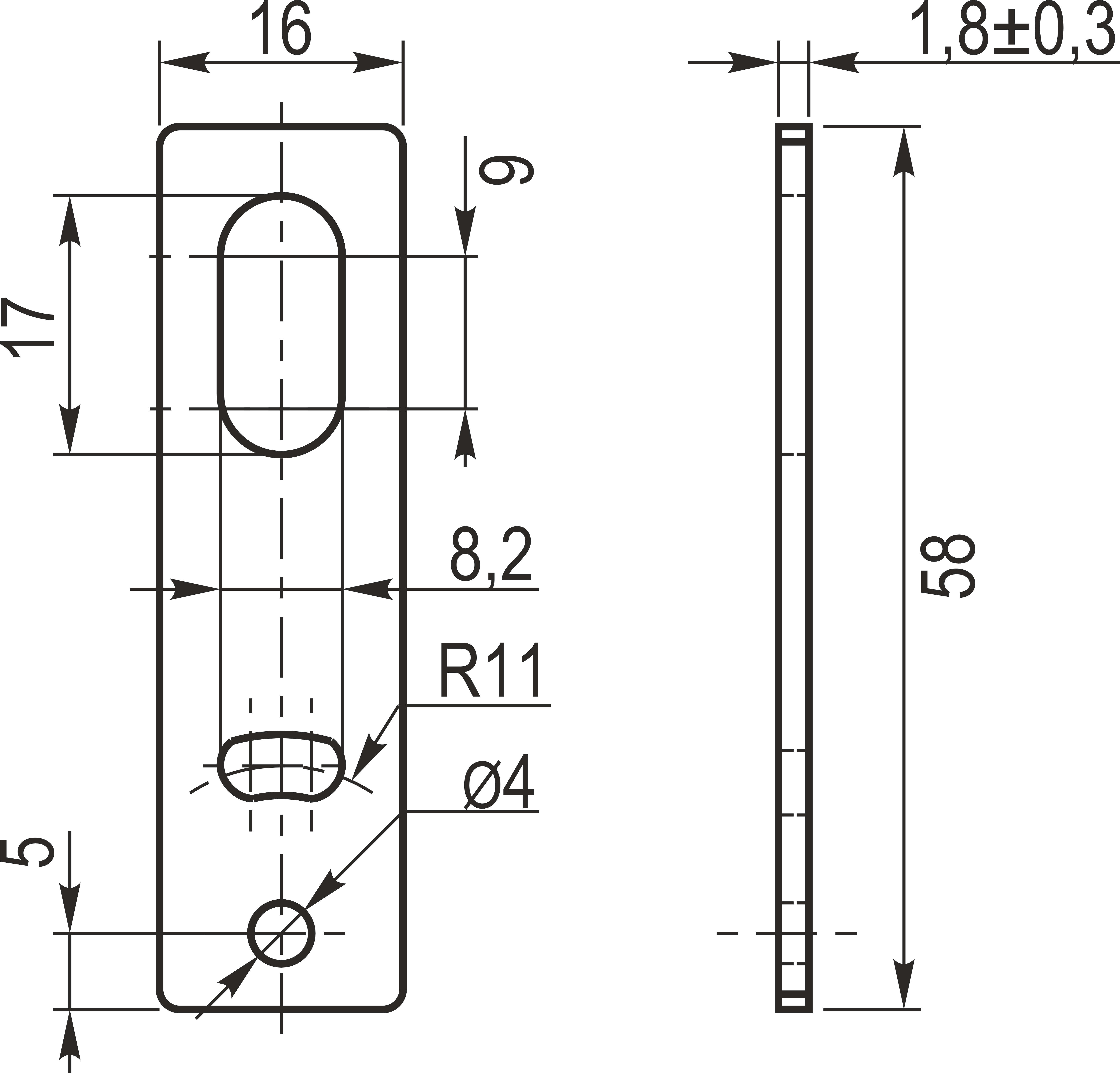

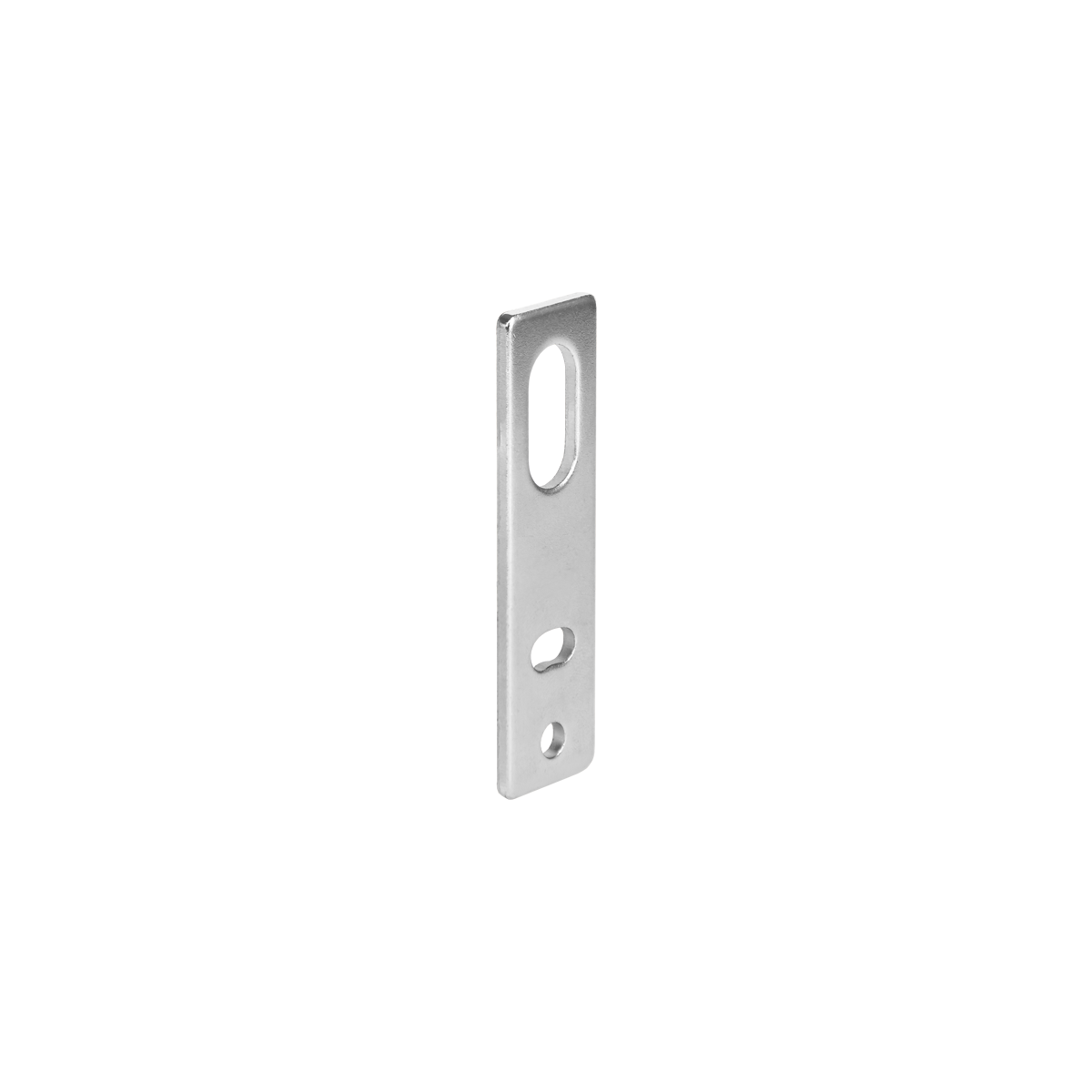

Кронштейн металлический оцинкованный прямой BM08-IM
|

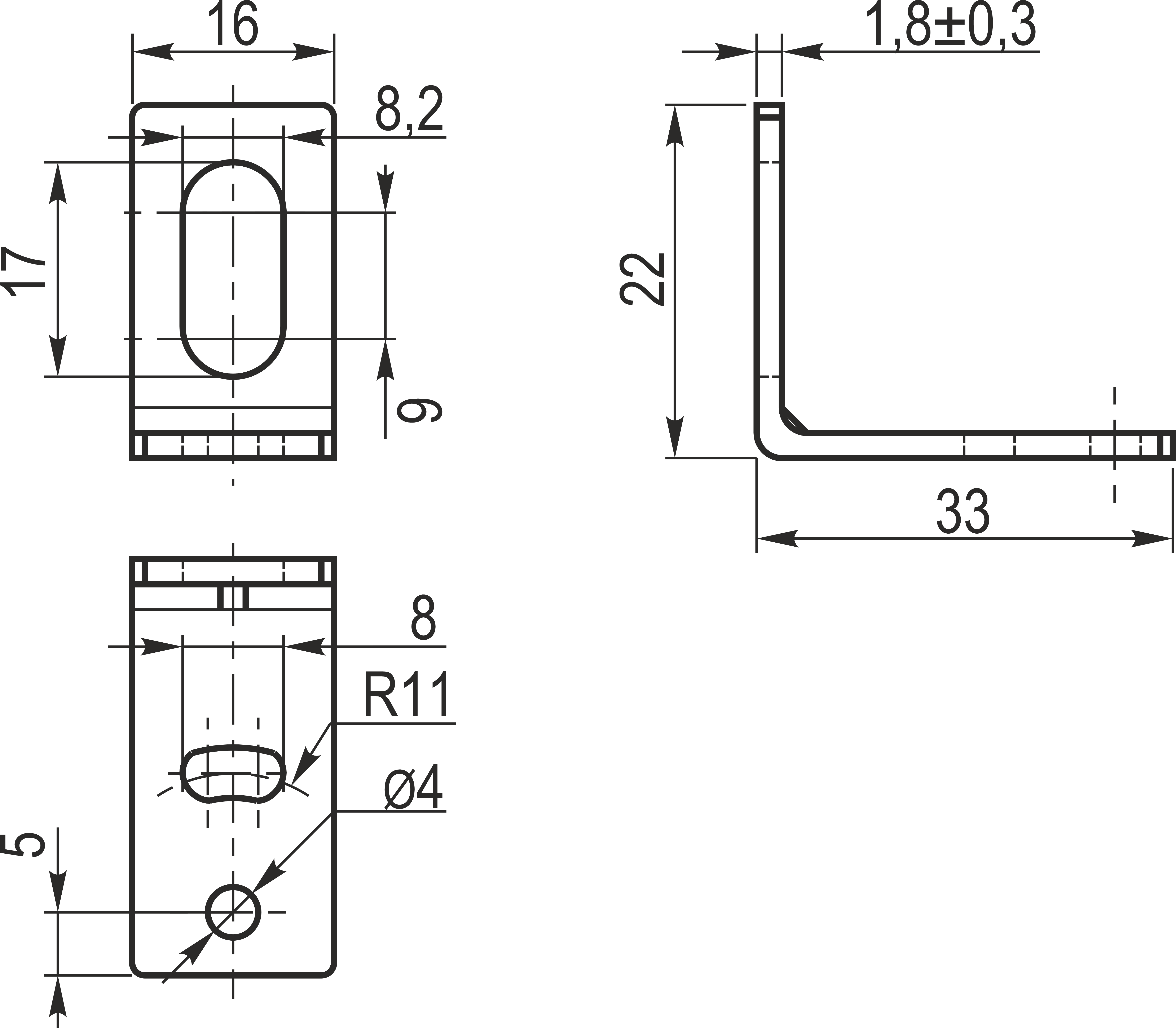

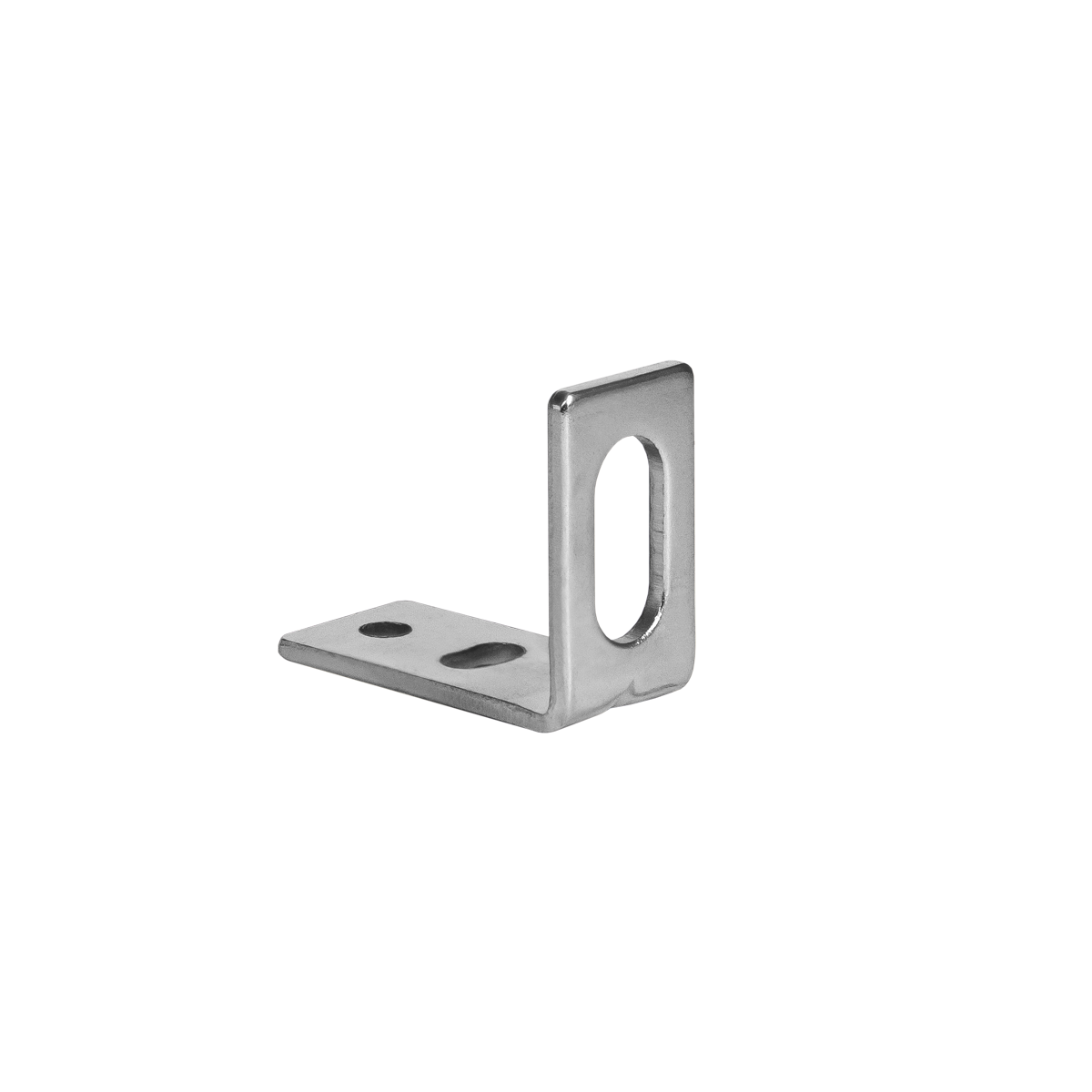

Кронштейн металлический оцинкованный
угловой BM08-LM
|
Для подключения датчиков используйте:

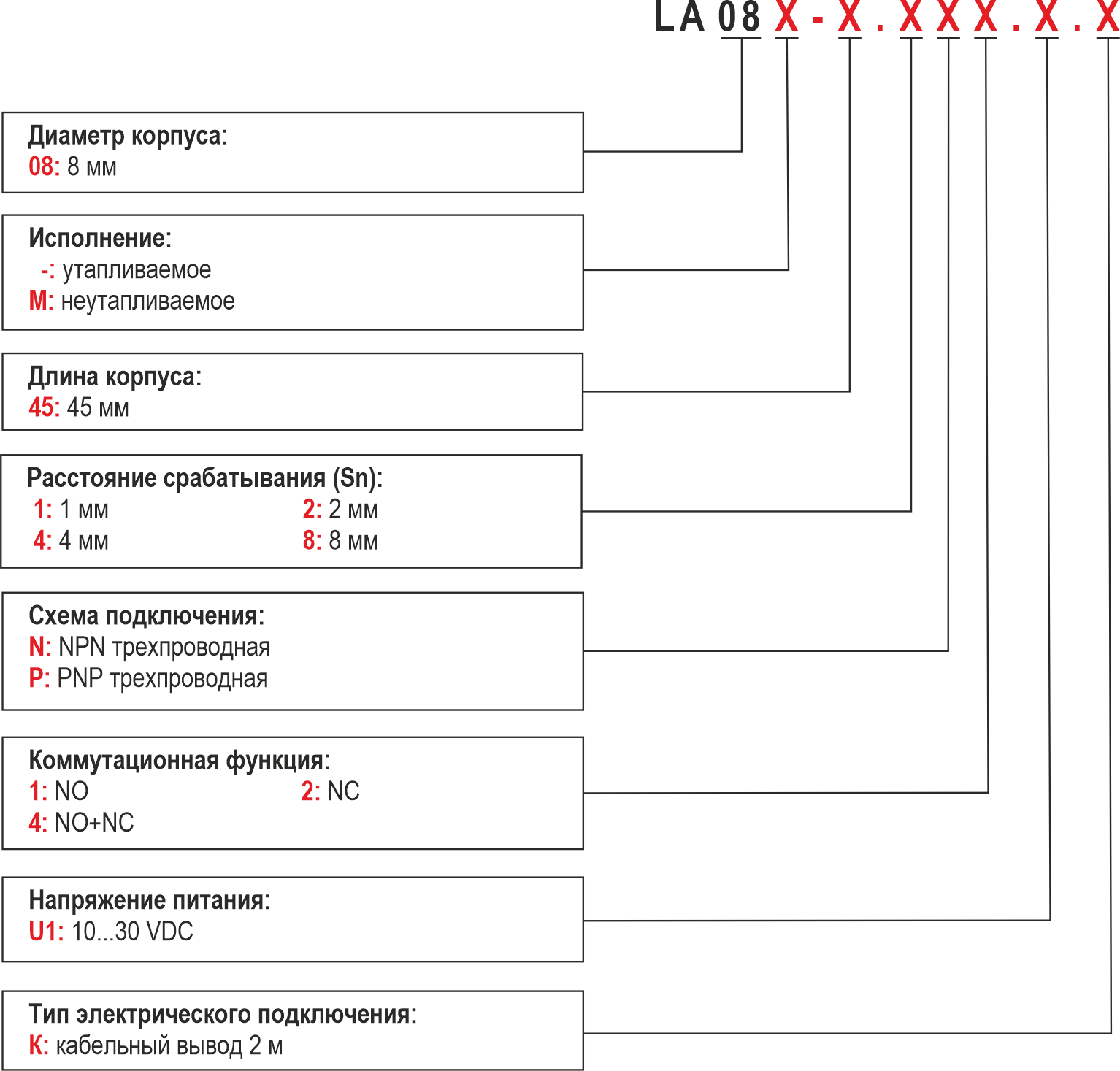

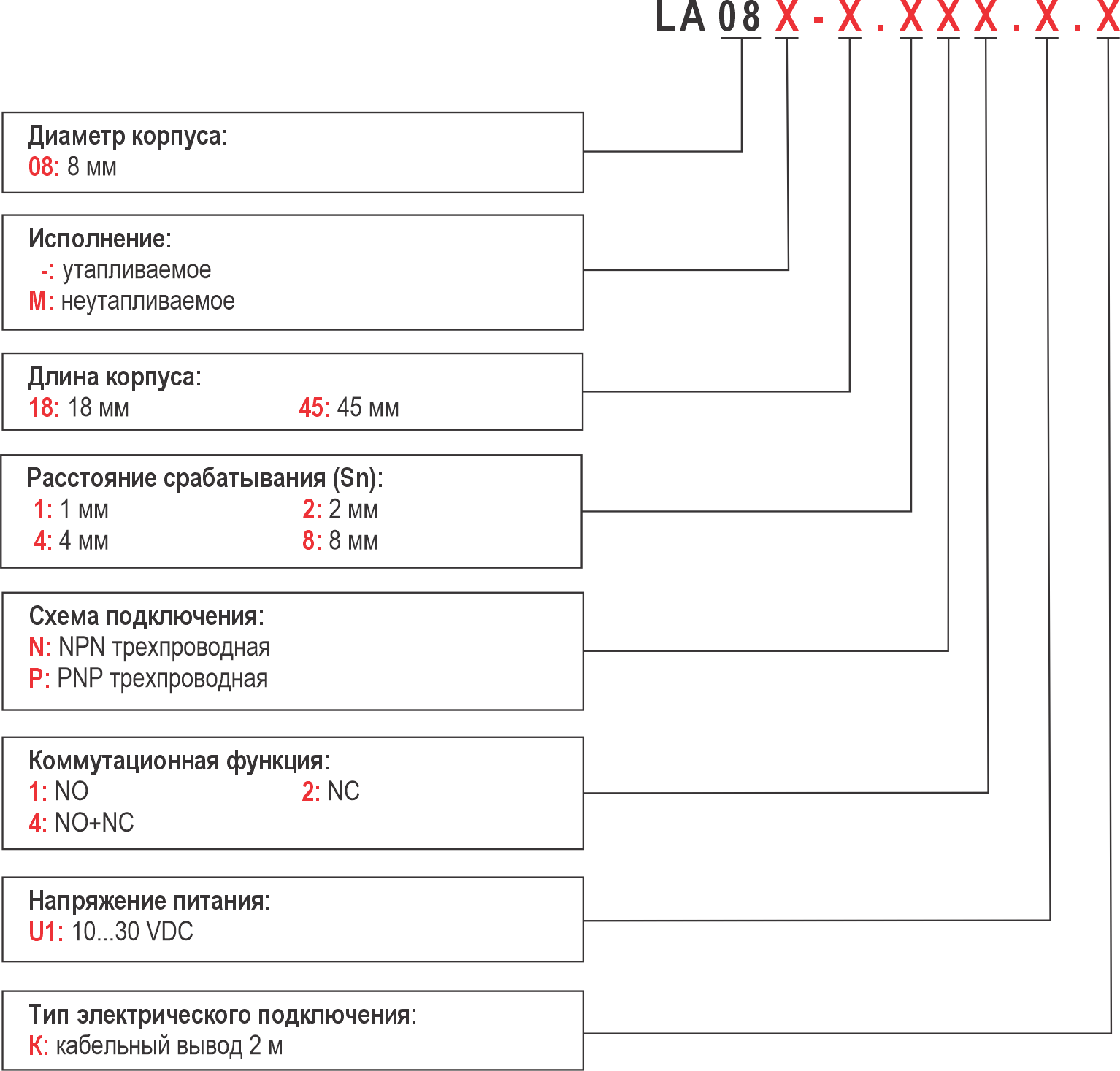

Структура условного обозначения при заказе
|
|
| |
Например: LA08-45.1N1.U1.K
|
| |
Вы заказали: Индуктивный датчик с диаметром корпуса 8мм
утапливаемого исполнения с номинальным расстоянием срабатывания 1 мм, схемой
подключения – трехпроводной NPN, коммутационной функцией – NO, напряжением питания
10...30 VDC, кабельным выводом 2 м.
|
|
Комплектность поставки
|
| В комплект входит датчик с кабелем присоединения (длина 2 м) |
Упаковка
|
|
| Варианты упаковки |
пакет (1 шт.)
|
| Масса одного датчика |
LA08 (с диаметром корпуса 8 мм) – не более 40 г |
