Трехвентильные блоки KIPVALVE MV

Картинка 2
Картинка1

Блоки вентильные KIPVALVE MV предназначены для подключения датчиков избыточного, вакуумметрического, абсолютного и дифференцированного давления к технологическим линиям. Поставляются готовыми к использованию и позволяют отключать измерительное оборудование от технологической линии для целей замены, проверки или ремонта без остановки производственного процесса.

Особенности вентильных блоков (БКН) KIPVALVE:

  • Прочный корпус. Вентильные блоки изготавливаются из заготовок полученных методом горячей ковки (поковки).
  • Удобство эксплуатации. Наличие на вентилях цветовой маркировки в виде колпачков позволяет без труда определить назначение: синий - изолирующий (запорный); красный - дренажный (сброс); зеленый - уравнительный.
  • Безопасность эксплуатации. Каждый вентильный блок проходит цикл гидравлических испытаний. Вентили имеют фиксатор предотвращения от раскручивания. Конструкция вентиля надёжно защищает от выбивания давлением среды.

Технические характеристики трехвентильных блоков KIPVALVE

Технические характеристики вентильных блоков KIPVALVE:

  • Допускаемое давление рабочей среды не более 40 МПа.
  • Диапазон температур рабочей среды от минус 60° до плюс 200°С.
  • Температура окружающей среды от минус 40° до плюс 70°С.

Материалы деталей вентильных блоков KIPVALVE, контактирующих с рабочей средой:

  • Корпус вентильного блока:  Сталь 08Х18Н10Т ГОСТ 5632.
  • Корпус вентиля:  Сталь 08Х18Н10 ГОСТ 5632.
  • Кольцо сальниковое:  PTFE.
  • Шпиндель:  Сталь 08Х18Н10 ГОСТ 5632.
  • Игольчатый затвор: AISI420F с термообработкой

Стандартный ассортимент клапанных манифольдов KIPVALVE

Стандартный ассортимент клапанных манифольдов KIPVALVE

Все позиции поставляются готовыми к установке. MV300А, MV302, MV302А комплектуются винтами, ниппельным соединением с накидной гайкой, штуцером, комплектом присоединительных шайб из фторопласта, комплектом медных шайб для ниппельного соединения и комплектом медных шайб для штуцера.

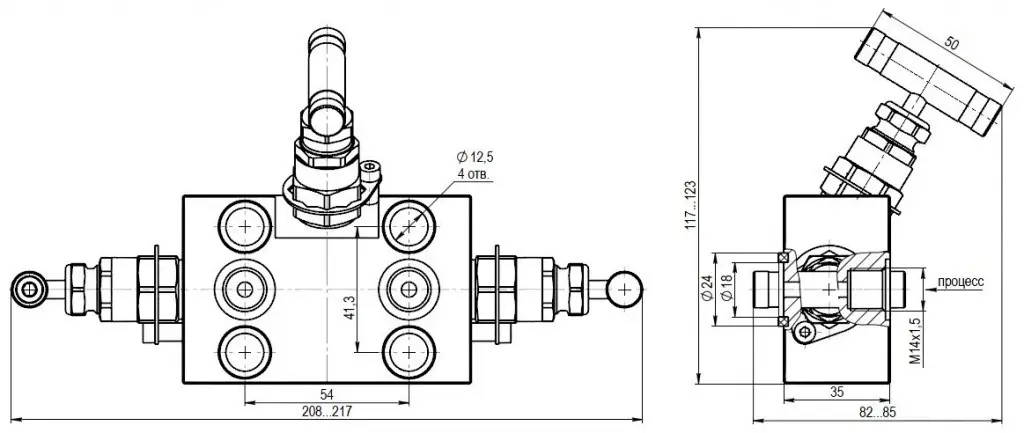

Изображение Габаритные размеры Принципиальная гидравлическая схема

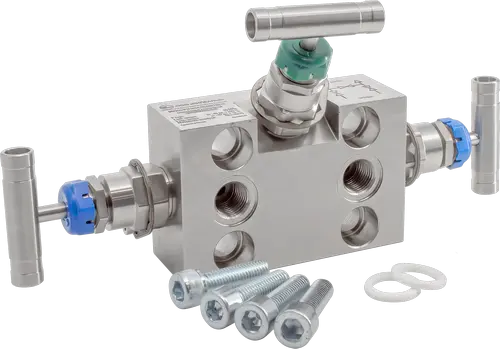

Трехвентильный клапанный блок KIPVALVE MV300A

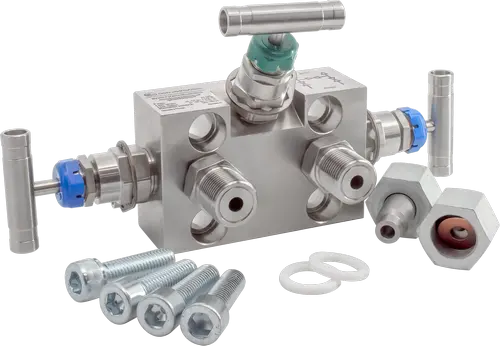

Трехвентильный клапанный блок c дренажом KIPVALVE MV302

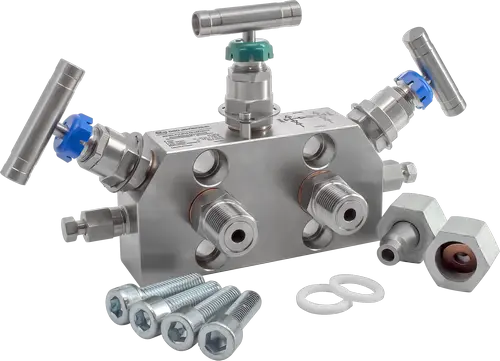

Трехвентильный клапанный блок c дренажом KIPVALVE MV302A

Для заказа вентильных блоков с иными типами присоединительных штуцеров выбирайте вентильные блоки без присоединительных аксессуаров в комплекте. Монтажные аксессуары (болты и фторопластовые кольца) всегда в комплекте.



Изображение Габаритные размеры Принципиальная гидравлическая схема

Трехвентильный клапанный блок KIPVALVE MV300-P1F.M14.TV.08Х18Н10
Трехвентильный клапанный блок c дренажом KIPVALVE MV302-P1F.M14.TV.08Х18Н10

Запасные части и аксессуары для вентильных блоков KIPVALVE MV

Изображение Описание Габаритные размеры
KIPVALVE НС-14-М20х1.5-СТ20
Ниппельное соединение 14 мм с накидной гайкой М20х1.5
KIPVALVE НСВ-М14хМ20.AISI304
Штуцер соединительный из нержавеющей стали
KIPVALVE ШМО-14х20х1,5
Комплект медных шайб для монтажа трехвентильного блока к датчику
KIPVALVE ШМО-16х20х1,5мм
Комплект медных шайб к ниппельному соединению
KIPVALVE ШФ-18х24х3,2
Комплект присоединительных шайб из фторопласта
KIPVALVE GL 40.ТВ.08Х
Запорный вентиль



Структура условного обозначения

Структура условного обозначения для ЗАКАЗНЫХ позиций вентильных блоков серии MV (Manifold Valve – клапанный блок):

Под заказ возможно изготовление вентильных блоков:

  • с нестандартными присоединительными портами,
  • по вашим чертежам и образцам.
