Трехвентильные блоки KIPVALVE BX

Вентильные блоки KIPVALVE серии BX предназначены для подключения метрологического оборудования в составе узлов учета газа (для периодического контроля установки выходного сигнала, соответствующего нулевому значению измеряемого перепада давления) с возможностью сброса давления и подключения к нему поверочного, калибровочного оборудования.

Преимущества вентильных блоков серии BX:

• Удобство подключения: блок имеет удобное расположение резьбовых портов. Для подвода среды от счетчика газа к вентильному блоку – снизу, для отвода среды от вентильного блока к датчику перепада давления – сверху. Монтаж проводится с использованием типовых компрессионных фитингов и импульсных металлических трубок малого диаметра, преимущественно медных;

• Простота использования: понятная и нестираемая маркировка, удобное расположение изолирующих и уравнительного вентиля позволяет эксплуатирующему персоналу исключить ошибки при монтаже и с легкостью контролировать нулевое значение перепада давления в процессе эксплуатации;

• Простая метрология: наличие выворачиваемых дренажных портов с возможностью сброса давления и подключения к нему поверочного, калибровочного оборудования позволяет проводить метрологический контроль без отключения импульсных линий.

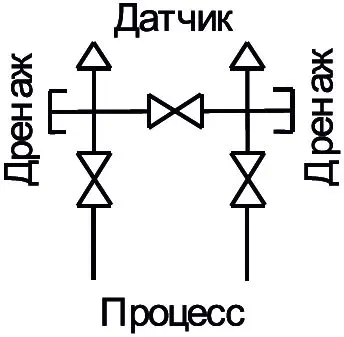

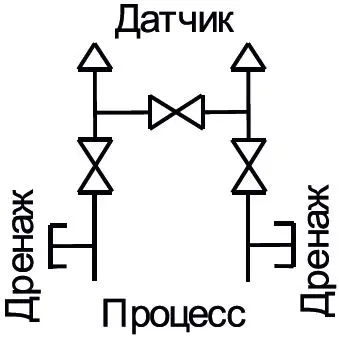

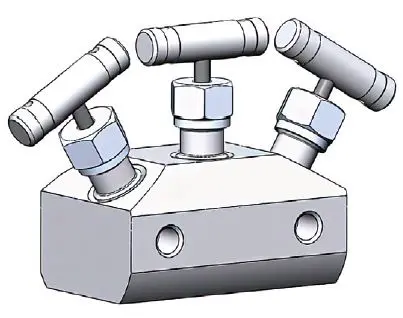

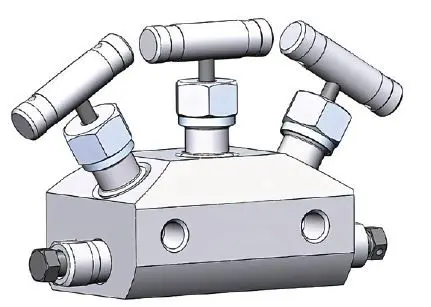

Трехвентильные блоки KIPVALVE серии BX состоят из двух отсечных и одного компенсационного клапана (вентиля) с игольчатыми затворами. Отсечные клапаны отделяют технологический процесс от приборов измерения перепада давления. Компенсационный клапан позволяет выровнять перепад между сторонами высокого и низкого давлений, действующих на прибор. Блок оснащен двумя дренажными клапанами, по одному клапану с каждой стороны. Они позволяют оператору осуществить целенаправленный сброс давления с одной или обеих сторон измерительной сборки. Сброс через дренажные клапана предусмотрен до отсечных вентилей или после в зависимости от исполнения вентильного блока. В ассортименте присутствует и вентильный блок без дренажных клапанов. Конструкция блока предусматривает также подключение к дренажной линии поверочного или калибровочного оборудования. Для вентильных блоков KIPVALVE серии ВX применяется штуцерно-резьбовой монтаж к измерительному прибору через импульсные линии или напрямую. Монтаж к процессу (обычно это корпус газового счетчика или отводы от участков трубы) осуществляется аналогично - штуцерами с переходом на металлическую, как правило, медную трубку.
