Вентильные блоки

Одно- и двухвентильные блоки KIPVALVE BX

Картинка 2
Картинка1

Вентильные блоки KIPVALVE экономичной серии BX предназначены для подключения манометров и датчиков давления к импульсным линиям.

В зависимости от модификации выполняют функции дренажа импульсной линии, сброса давления перед демонтажем приборов и подключения контрольно-метрологического оборудования без отключения манометра или датчика от рабочей среды:

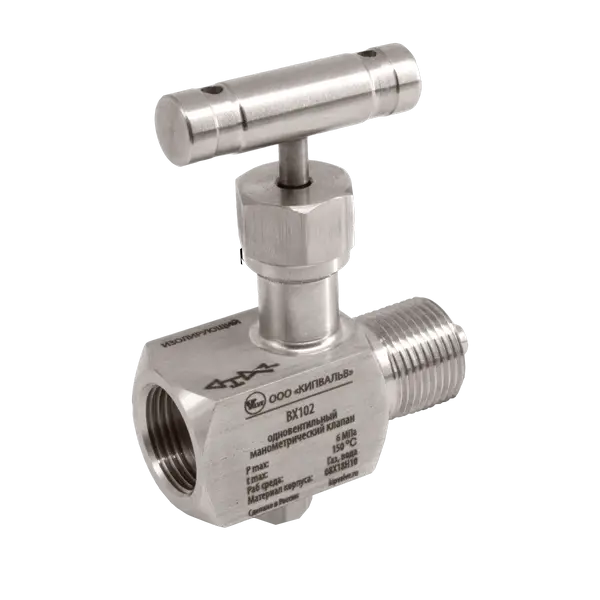

  • BX102 – одновентильный блок с дренажным болтом и запорным вентилем.

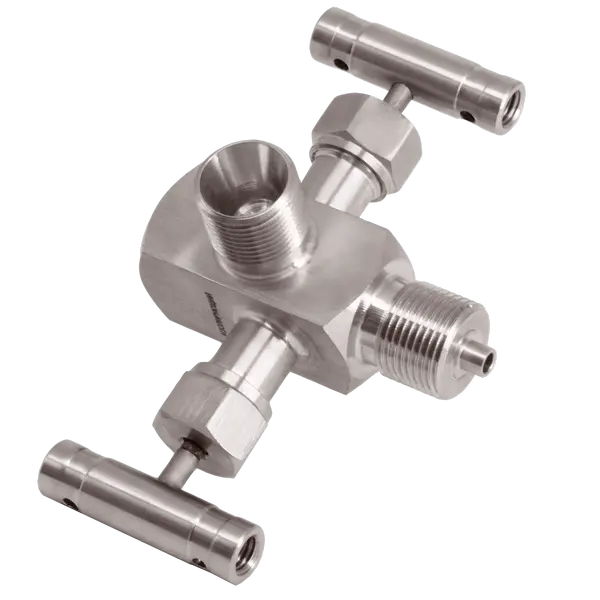

  • BX202– двухвентильный блок с дренажным и запорным вентилем, штуцером для подключения метрологического оборудования.

Компактный размер, меньшая металлоемкость и упрощенный типа затвора с игольчатым золотником обеспечивают экономичное решение для применений в сфере ЖКХ.

Преимущества вентильных блоков KIPVALVE экономичной серии BX:

  • Прочный корпус. Вентильный блок изготавливается из нержавеющей стали.
  • Удобство эксплуатации. Вентильные блоки имеют маркировку назначения вентилей.
  •  Безопасность эксплуатации. Каждый вентильный блок проходит цикл гидравлических испытаний.

Технические характеристики вентильных блоков KIPVALVE серии BX

Технические характеристики вентильных блоков серии BX:

  • Допускаемое давление рабочей среды 6,3 МПа.
  • Диапазон температур рабочей среды от минус 60° до плюс 150°С.
  •  Температура окружающей среды от минус 40° до плюс 70°С.

Материалы деталей, контактирующих с рабочей средой:

  •  Корпус вентильного блока: сталь 08Х18Н10 ГОСТ 5632.
  •  Шток: сталь 40х13 ГОСТ
  •  Кольцо сальниковое: фторопласт Ф-4Д, ГОСТ 14906.

Габаритные размеры и гидравлическая схемы одно- и двухвентильных блоков KIPVALVE экономичной серии BX

Габаритные размеры и гидравлическая схемы одно- и двухвентильных блоков KIPVALVE экономичной серии BX

Изображение Габаритные размеры Принципиальная гидравлическая схема
Одновентильный блок  BX102

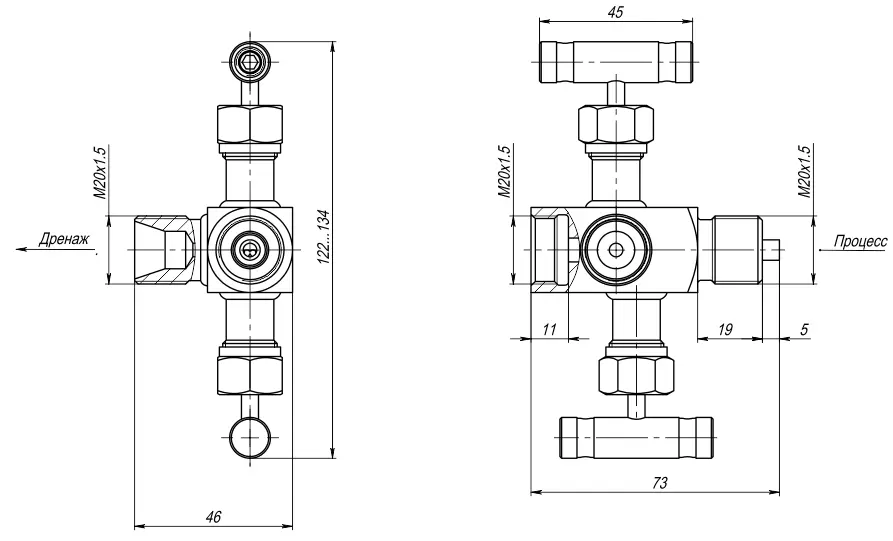

Двухвентильный блок BX202

Структура условного обозначения

Структура условного обозначения для ЗАКАЗНЫХ позиций одно- и двухвентильных блоков серии BX (эконом)

Под заказ возможно изготовление вентильных блоков:

  • с нестандартными присоединительными портами;
  • по вашим чертежам и образцам.

* Например, может быть изготовлена дюймовая цилиндрическая резьба стандартных размерностей (пример: G1/2).
