Манжета поршня из нитрильного каучука (NBR) серии K59

Уплотнения поршня из нитрильного каучука (NBR) серии K59

Уплотнительный элемент одностороннего действия, подходящий для использования в поршнях со специальной внешней уплотнительной кромкой.

Технические характеристики:

  • Материал: NBR
  • Максимальное рабочее давление: 12 бар
  • Диапазон рабочих температур: -30°C +105°C
  • Рабочая среда: очищенный, сухой и обезжиренный сжатый воздух.

Преимущества:

  • Очень хорошее статическое и динамическое уплотнение
  • Простота установки
  • Может использоваться в корпусах небольших размеров
  • Долгий срок службы

Схема размещения уплотнений

Изображение цилиндра

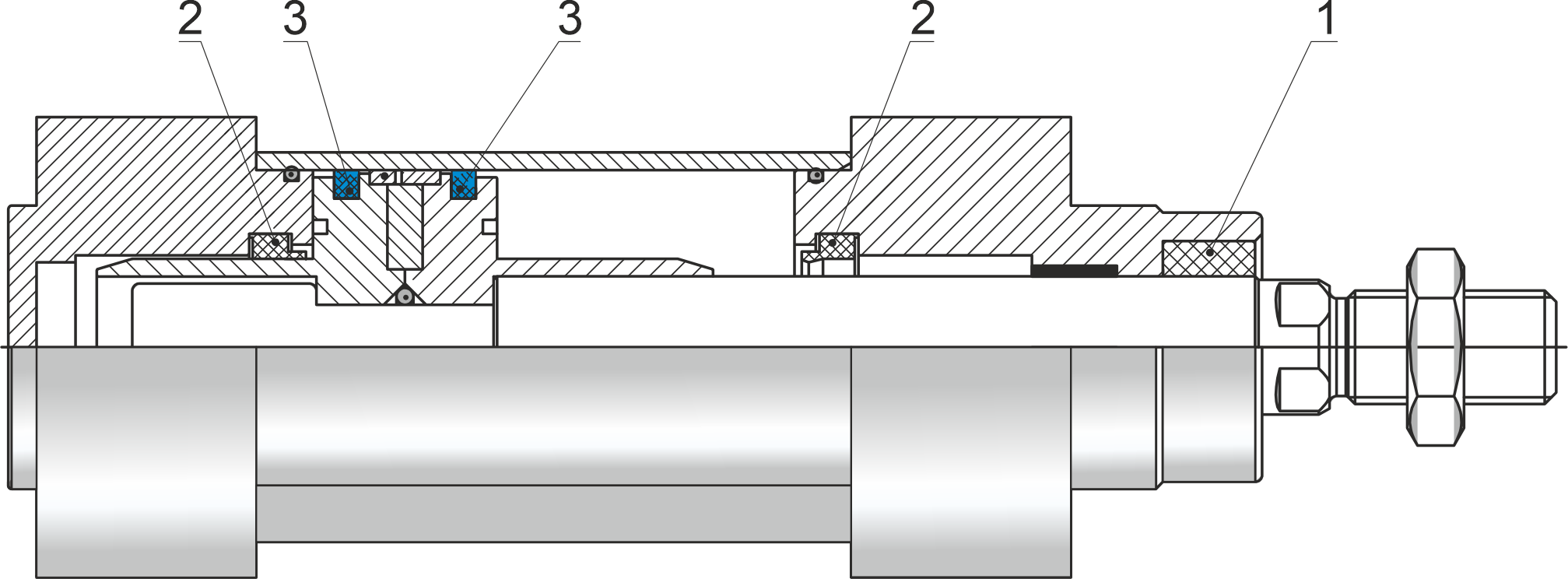

Стандартный цилиндр

Изображение цилиндра

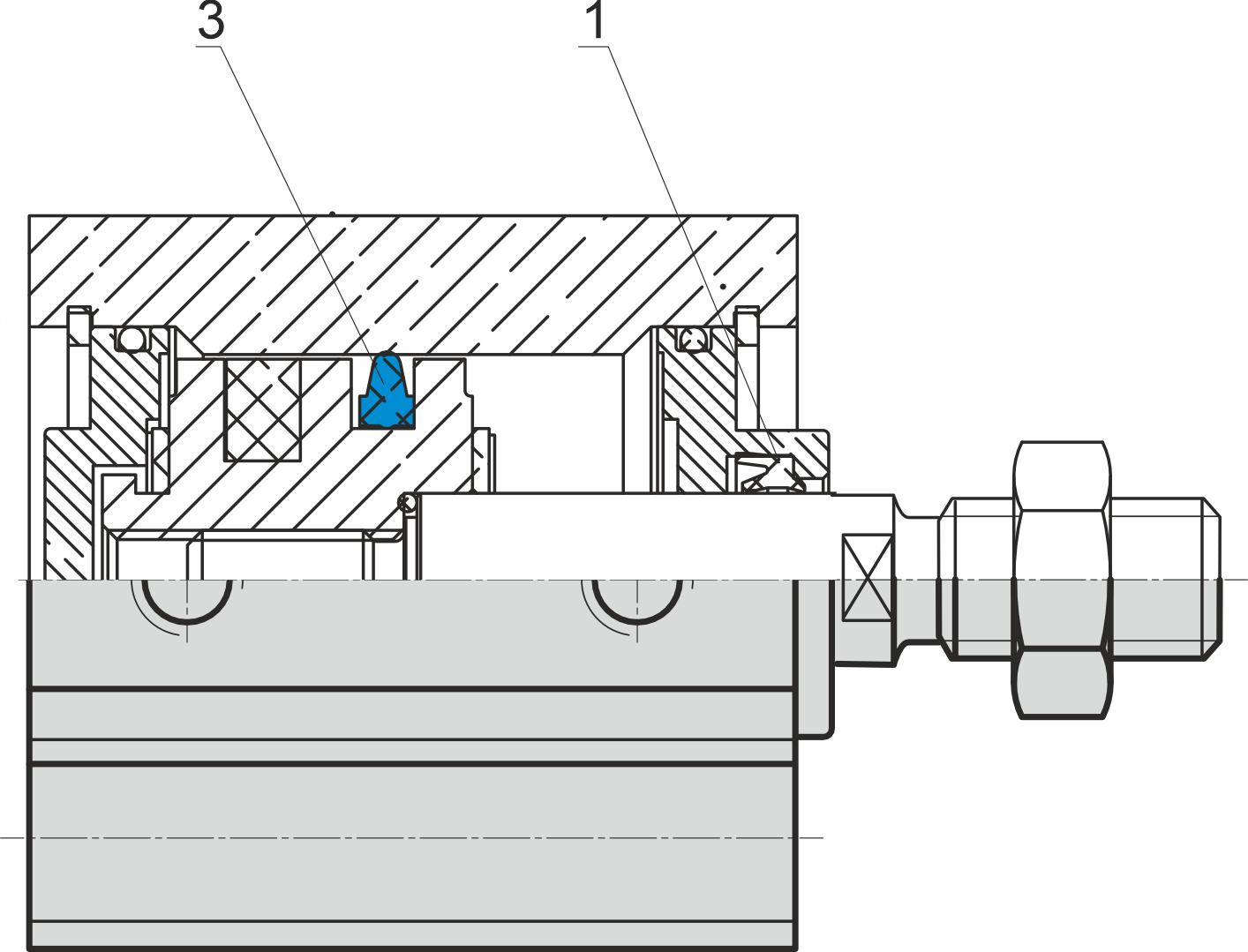

Компактный цилиндр

1 - уплотнение штока

2 - амортизирующее уплотнение штока

3 - уплотнение поршня

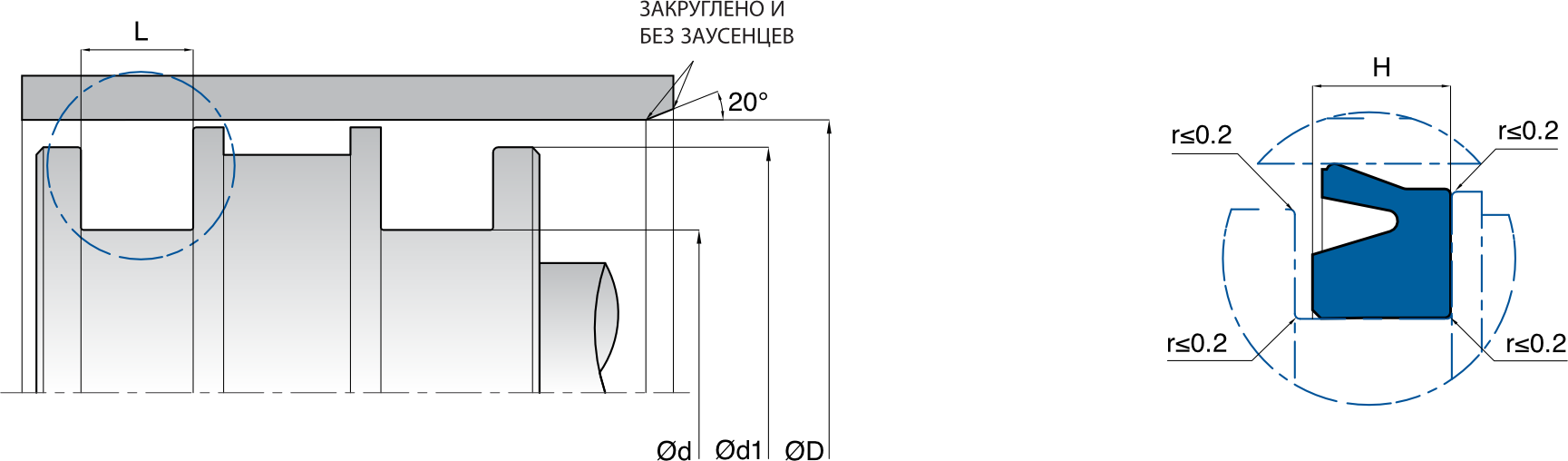

Схема
Артикул Изображение D манжеты внешний d штока L (+0.2/-0) d1(±0.2/-0) H
K59-008

8X4,80X2,3

8 4.8 2.7 7.6 2.3
K59-010

10X6X2,55

10 6 3 9.6 2.55
K59-012

12X7X2,55

12 7 3 11.6 2.55
K59-016

16X10X2,55

16 10 3 15.6 2.55

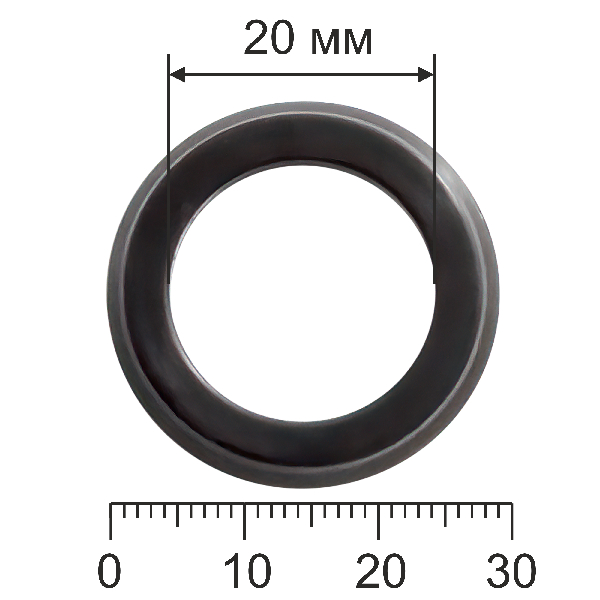

K59-020 Изображение штока

20X14X2,55

20 14 3 19.6 2.55

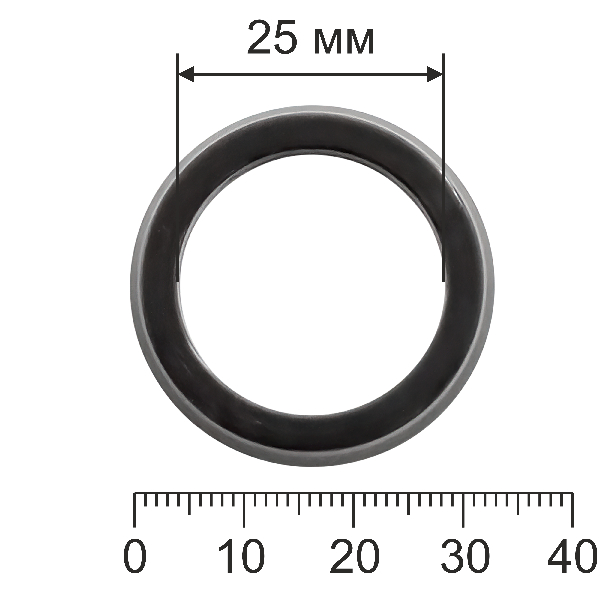

K59-025 Изображение штока

25X19X3,25

25 19 3.5 24.4 3.25

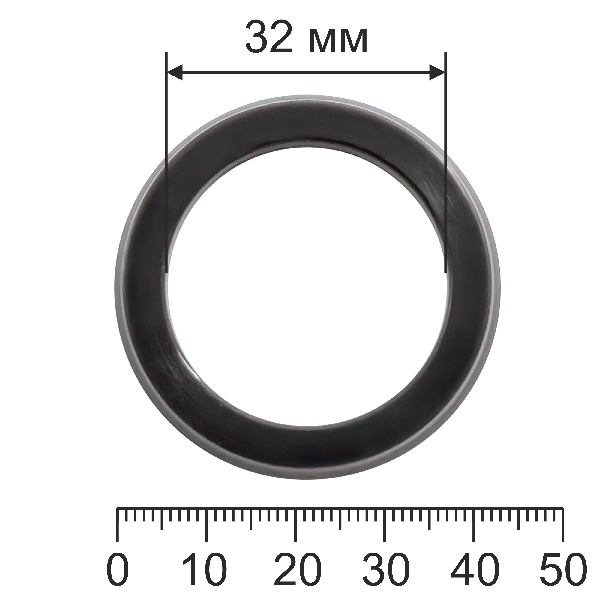

K59-032 Изображение штока

32X24X3,25

32 24 3.5 31.4 3.25

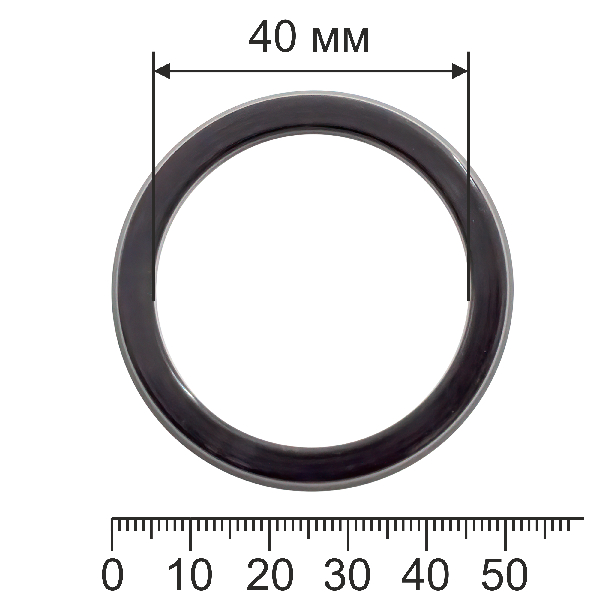

K59-040 Изображение штока

40X32X3,25

40 32 3.5 39.4 3.25

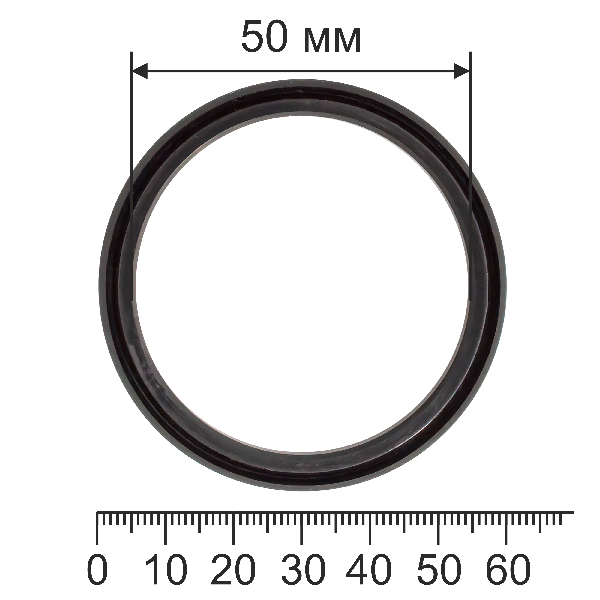

K59-050 Изображение штока

50X42X3,25

50 42 3.5 49.4 3.25

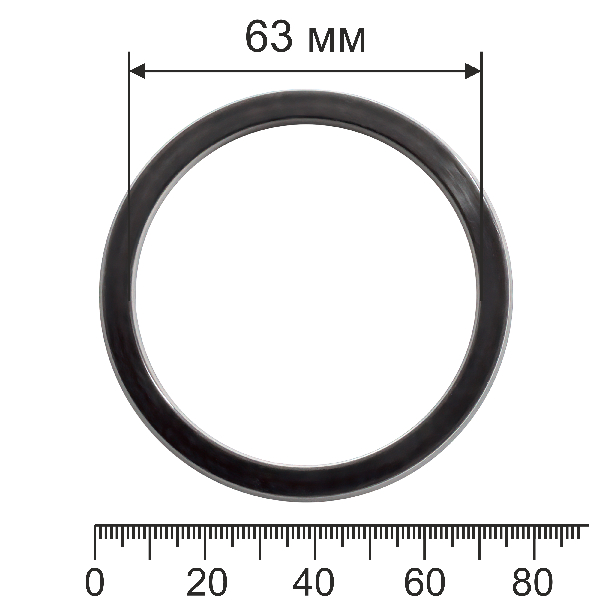

K59-063 Изображение штока

63X53X4,25

63 53 4.5 62.4 4.25

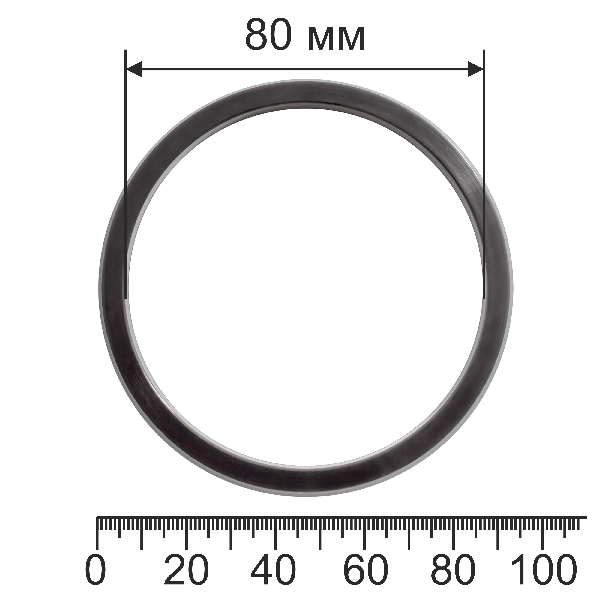

K59-080 Изображение штока

80X70X4,25

80 70 4.5 79.4 4.25
K59-100 Изображение штока

100X90X4,25

100 90 4.5 99.4 4.25

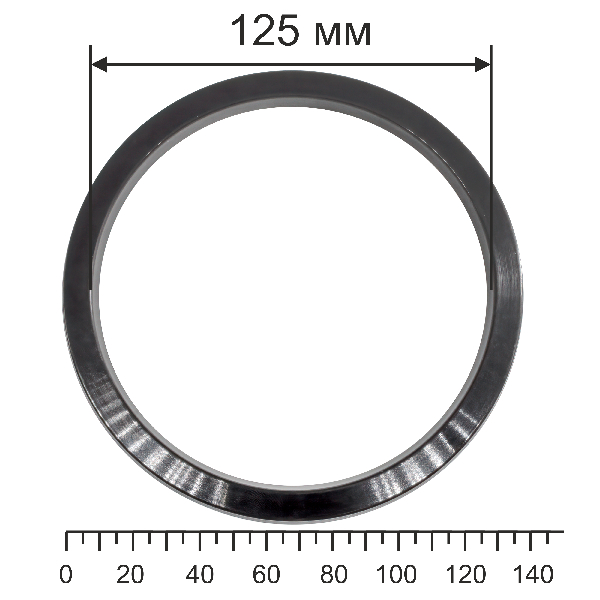

K59-125/1 Изображение штока

125X107,5X7,25

125 107.5 7.5 123.8 7.25
