Спиральная полиуретановая пневмотрубка серии UL

Спиральная пневмотрубка из полиуретана UL

Назначение спиральной полиуретановой пневмотрубки серии UL:

Спиральная полиуретановая пневмотрубка  серии UL - применяется в различных пневматических системах, в основном для подключения ручного пневмоинструмента, такого как гайковерты, продувочные пистолеты и т.д., также в производственном оборудовании, связанном с перемещением рабочих узлов относительно пневмоподвода.



Преимущества:

  • Высокая эластичность, гладкая поверхность.
  • Сохраняет гибкость трубки даже при низких температурах эксплуатации.
  • Отличная устойчивость к механическим нагрузкам.
  • Обладает стойкостью к щелочам, маслам, топливу и озону.
  • Рабочее давление: до 10…25 бар.
  • Диапазон рабочих температур: -15…+60 °C. (без замораживания)
  • Наружный диаметр (мм): от 4,6,8,10,12,14,16.
  • Большая цветовая гамма.

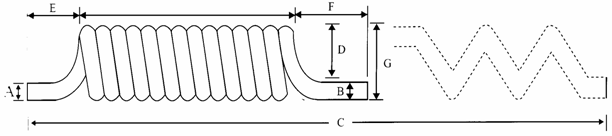

Характеристики спиральной полиуретановой пневмотрубки серии UL:

А - наружный диаметр трубки;

В - внутренний диаметр трубки;

С - длина трубки;

D - внутренний диаметр спирали;

E, F - длины нескрученных хвостовиков для присоединения.

Обозначение при заказе
Наружный диаметр, мм
±0,2
Внутренний диаметр, мм
±0,2
Общая длина (С), м
Цветовая гамма
Давление разрыва при 20С, bar
Максимальное рабочее давление при 20С, bar
UL-08050
8
5
1-20 м




25
10
UL-10065
10
6,5
3-20 м


25
10
UL-08055
8
5,5
3-15 м



25
10

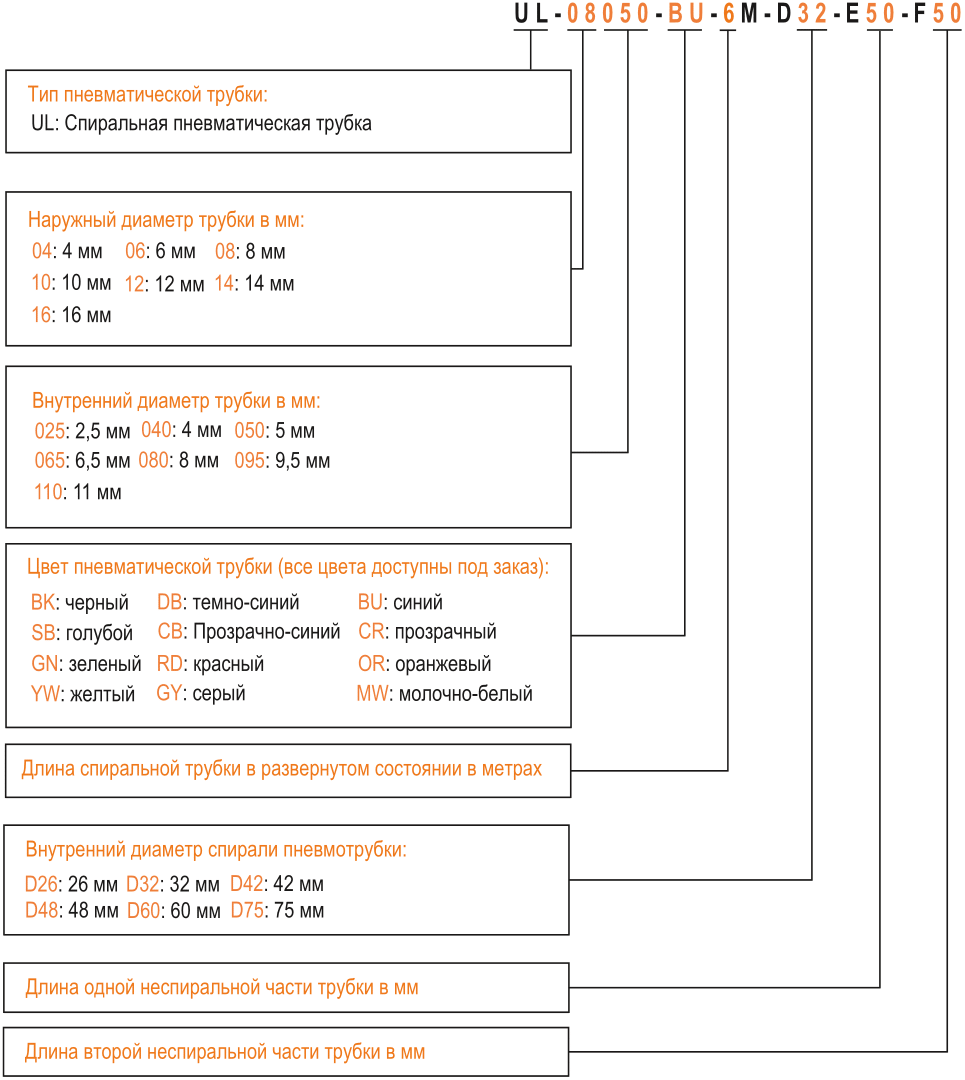

Структура условного обозначения:

Расшифровка кода продукта (номенклатура изделия):

Пример №1: UL-08050-BU-6M-D32-E50-F50

UL – код модели;

08050 – диаметр пневмотрубки (наружный диаметр/внутренний диаметр);

BU – цвет;

6M – длина трубки;

D32 – внутренний диаметр спирали;

E50 – длина одной неспиральной части трубки;

F50 – длина второй неспиральной части трубки.



Пример 2: UL-08050-OR-6M-D32-E100-F500

UL – код модели;

08050 – диаметр пневмотрубки (наружный диаметр/внутренний диаметр);

OR – цвет;

6M – длина трубки;

D32 – внутренний диаметр спирали;

E100 – длина одной неспиральной части трубки;

F500– длина второй неспиральной части трубки.
