Регуляторы напряжения трехфазные серии RPS33, RPS34

Регуляторы напряжения KIPPRIBOR серии RPS33, RPS34 предназначены для бесступенчатого регулирования напряжения трехфазной нагрузки резистивного типа в цепях переменного тока.   Используются для управления мощностью нагрузки резистивного типа: нагревательных элементов, ламп накаливания.

---

• Линейная выходная характеристика.
• Управляющий сигнал: универсальный (ток/напряжение/сопротивление).
• Тип нагрузки: резистивная.
• Род тока питающей сети: переменный.
• Номинальный ток регуляторов в серии: до 110 А.
• Номинальное напряжение питания нагрузки: 220/380 VAC.
• Схема подключения нагрузки: трехпроводная для RPS33, четырехпроводная для RPS34.
• Диапазон регулирования напряжения нагрузки: от 10 В до напряжения питающей сети.

---

Конструктивные особенности трехфазных регуляторов серии RPS33, RPS34

• Cимисторный выходной силовой элемент — регуляторы с максимальным током до 40 А, тиристорный – регуляторы с максимальным током 75 и более ампер.
• Встроенная шунтирующая выход RC-цепочка защищает регулятор от импульсных помех, возникающих в сети.
• Клеммник с винтовыми зажимами для подключения дополнительного питания и управляющих сигналов.
• Изготовлены в стандартном корпусе нового образца, для монтажа на радиаторы охлаждения >>>

ВНИМАНИЕ! В связи с наличием внутренней RC-цепи в силовой цепи регулятора даже при минимальном управляющем сигнале либо его отсутствии присутствует ток утечки, который зависит от параметров нагрузки.
При снижении управляющего сигнала до минимума, обрыве или отсутствии управляющего сигнала на выходе ТТР на нагрузке может присутствовать напряжение до 10 VAC.

---

Технические характеристики регуляторов KIPPRIBOR серий RPS33, RPS34

Технические характеристики входных цепей

Параметр	Значение
Тип управляющего сигнала	- Ток: 4…20 мА (входное сопротивление ≤250 Ом)
	- Напряжение: 0…5 В (входное сопротивление ≥10 кОм)
	- Напряжение: 0…10 В (входное сопротивление ≥10 кОм)
	- Сопротивление: потенциометр 10 кОм / 1 Вт
Дополнительное питание	Требуется питание от внешнего источника 220 В / 0,01 А переменного тока

Технические характеристики выходных цепей

Параметр	Значение
Модификация	RPS33-2544.VAR RPS34-2524.VAR	RPS33-4044.VAR RPS34-2540.VAR	RPS33-7544.VAR RPS34-7524.VAR	RPS33-10044.VAR RPS34-10024.VAR	RPS33-12544.VAR RPS34-12524.VAR	RPS33-15044.VAR RPS34-15024.VAR	RPS33-18044.VAR RPS34-18024.VAR
Номинальный ток регулятора, А	15	24	45	60	75	90	110
Тип выходных силовых элементов	Симистор		Тиристор
Тип питающей сети	Трехфазная
Род тока питающей сети	Переменный
Номинальная частота питающей сети, Гц	50
Метод регулирования	Фазовое управление симистором/тиристором
Минимальный коммутируемый ток, А	0,1
Диапазон регулирования напряжения	От 10 до напряжения питающей сети
Максимальное напряжение питающей сети, VAC	440
Номинальное напряжение питания нагрузки, VAC	220/380
Допустимое отклонение выходного напряжения, VAC	± 5
Максимальный импульс тока во включенном состоянии (≤ 10мс), А	200	320	600	800	1000	1200	1440
Максимальное пиковое напряжение, VAC	800		1600
Ток утечки в закрытом состоянии, мА	≤ 10
Падение напряжения в коммутируемой цепи во включенном состоянии, VAC	≤ 3
Скорость нарастания тока (di/dt), А/мкс	50		120
Скорость нарастания напряжения в закрытом состоянии (dV/dt), В/мкс	500								1000
I2t (<10 мс), А2с\	280	1180	6170	8230	10285	14880	17860
Тепловое сопротивление переход – основание (Rthjc), °С/ Вт	1,27	1,15	0,67	0,41	0,32	0,27	0,2
Максимальная температура p-n перехода (Tjmax), °С	125
Мощность рассеивания (Dissipation), Вт/А	3*1,15	3*1,13	3*1,04	3*0,98	3*0,93	3*0,88
Электрическая прочность изоляции, VAC	2000
Сопротивление изоляции, МОм (500 VDC)	100

Общие технические характеристики

Степень защиты	IP20
Температура окружающей среды (эксплуатация), °С	-20…+50
Температура окружающей среды (хранение) , °С	-25…+85
Относительная влажность окружающей среды (эксплуатация, хранение), %	20…90
Органы индикации	LED-индикаторы «Вкл.», «Выход», «Авария»
Встроенные защиты	- RC-цепь защиты силового ключа - Защита от перегрева (температура срабатывания встроенного датчика 90°С)
Охлаждение	Воздушное
Материал основания	Алюминиевый сплав (модификации 25…40 А) Медный сплав (модификации 75…180 А)
Тип монтажа	Крепление винтами на плоскость
Масса, г	≤ 440 (модификации 25 …40 А) ≤ 580 (модификации 75…180 А)

---

Модификации и номинальные токи повышающих регуляторов серий RPS33, RPS34

Модификация регулятора	Модификация радиатора KIPPRIBOR серии PTP	Номинальный ток регулятора, А	Максимальная мощность нагрузки, кВт
RPS34-2524.VAR, RPS33-2544.VAR	PTP034	15	9,8
RPS34-4024.VAR, RPS33-4044.VAR	PTP036	24	16
RPS34-7524.VAR, RPS33-7544.VAR	PTP037	45	29
RPS34-10024.VAR, RPS33-10044.VAR	PTP038	60	38
RPS34-12524.VAR, RPS33-12544.VAR	PTP039	75	48
RPS34-15024.VAR, RPS33-15044.VAR	PTP038 с вентилятором KIPPRIBOR VENT-12038.220VAC.5MSHB	90	58
RPS34-18024.VAR, RPS33-18044.VAR	PTP038 с вентилятором KIPPRIBOR VENT-12038.220VAC.5MSHB	110	72

Зная мощность нагрузки, выберите ближайшую большую по мощности модификацию регулятора и указанный для этой модификации радиатор.

Внимание!

Рекомендации по величине номинальных токов актуальны только при нормальных условиях эксплуатации:

• температура окружающего воздуха 23...25°C;
• номинальное напряжение питания нагрузки;
• регулятор установлен на рекомендуемой модели радиатора;
• радиатор оснащен рекомендуемой моделью вентилятора.

---

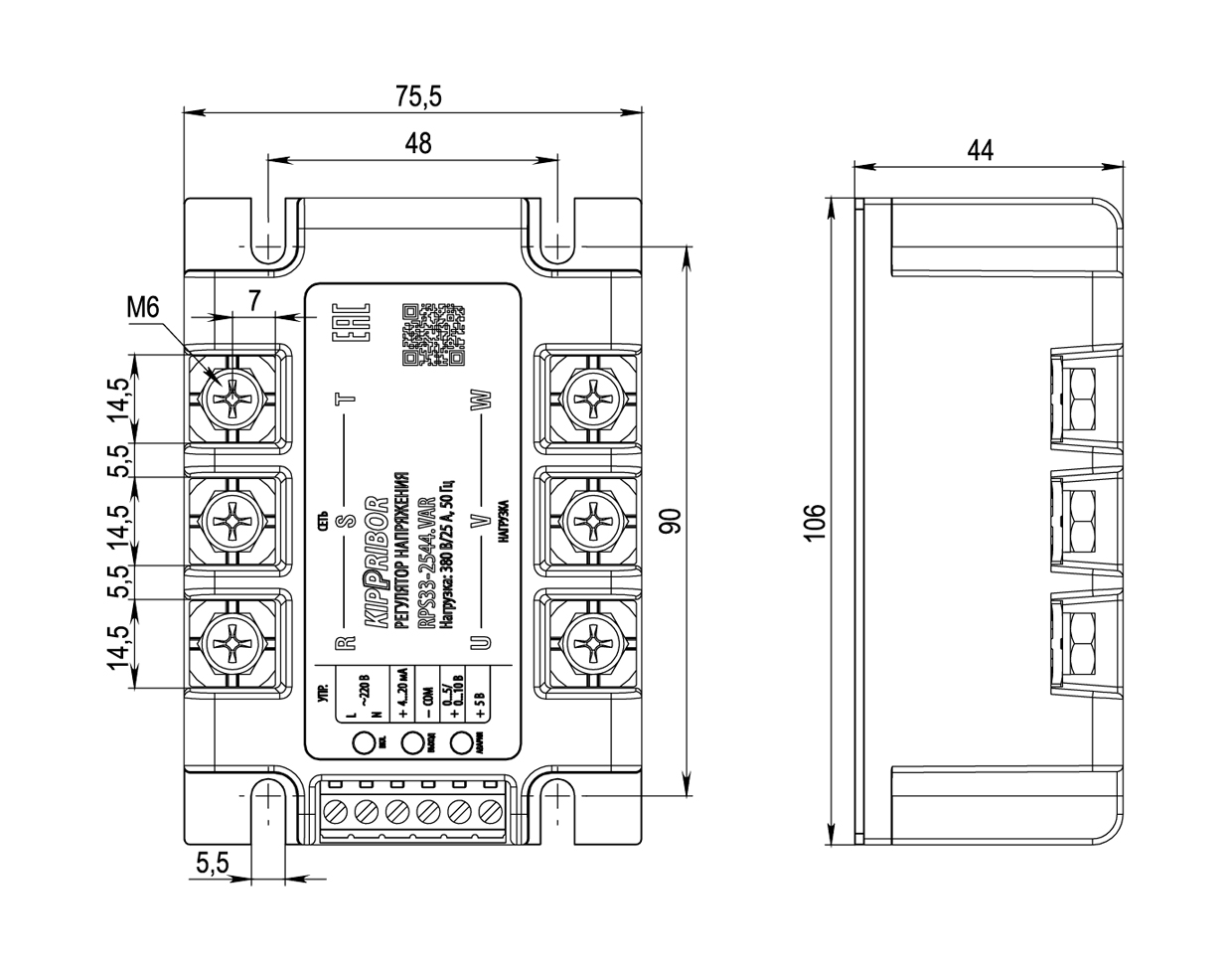

Габаритные и установочные размеры регуляторов KIPPRIBOR серии RPS33, RPS34

Размер резьбы	Момент затяжки, Н*м
M3	0.4
M6	2.5

---

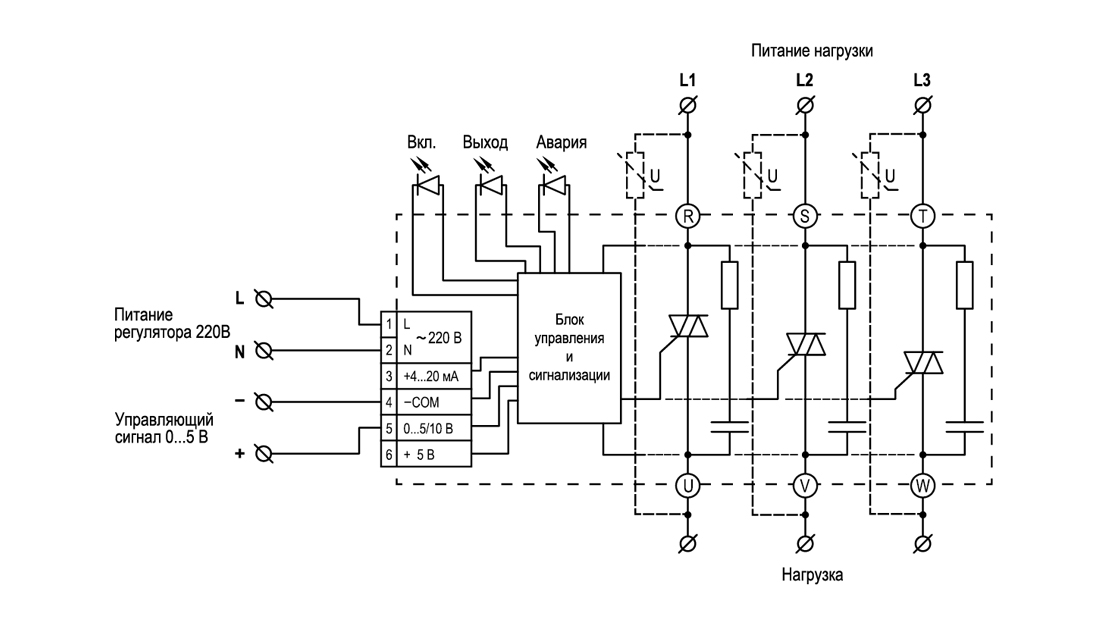

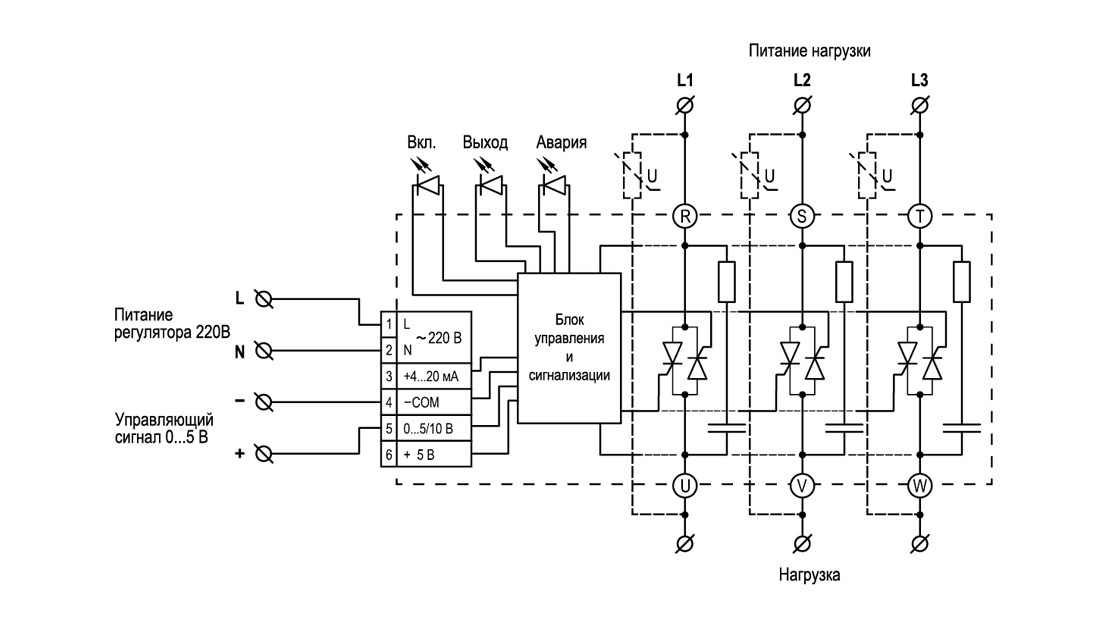

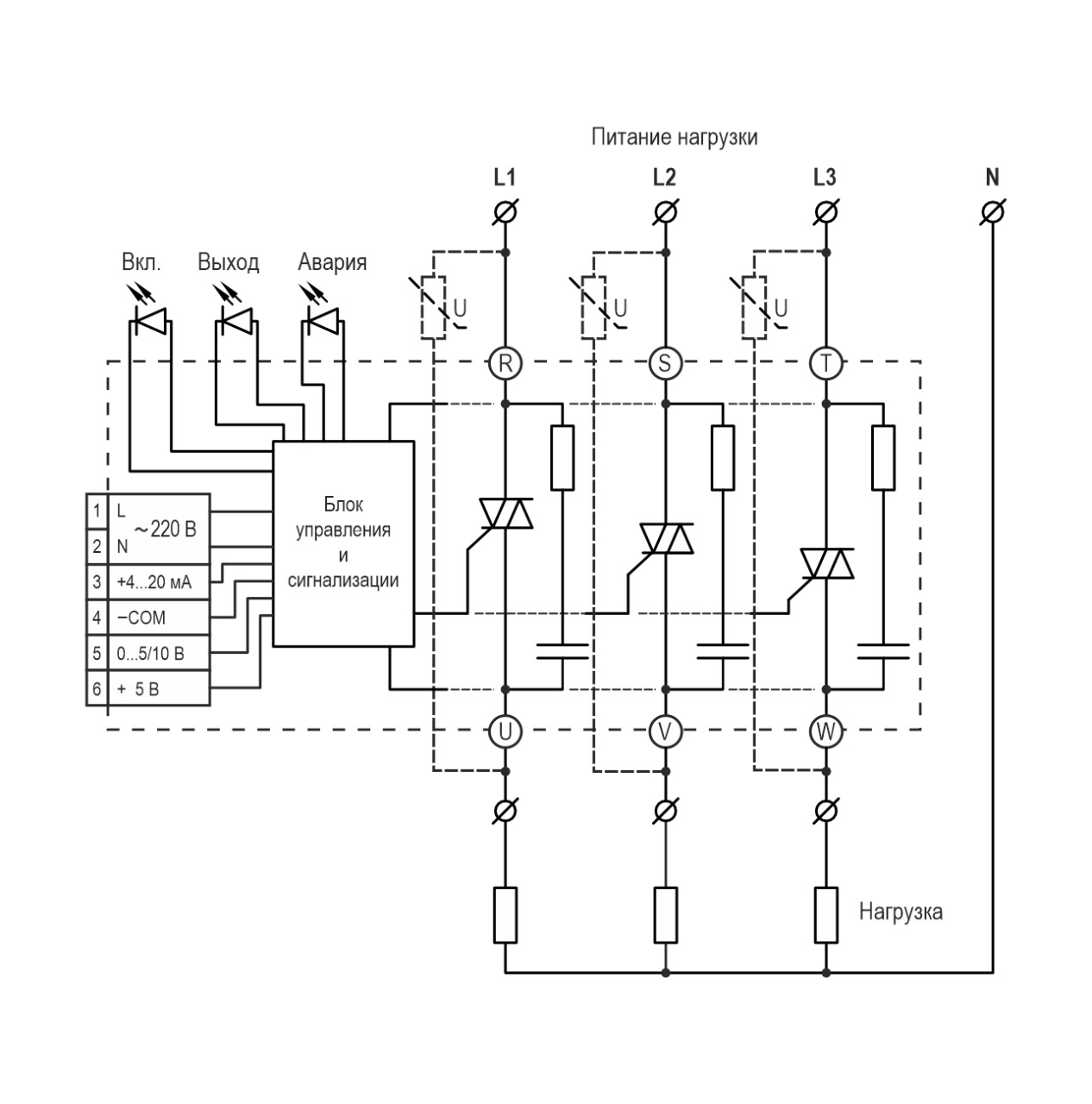

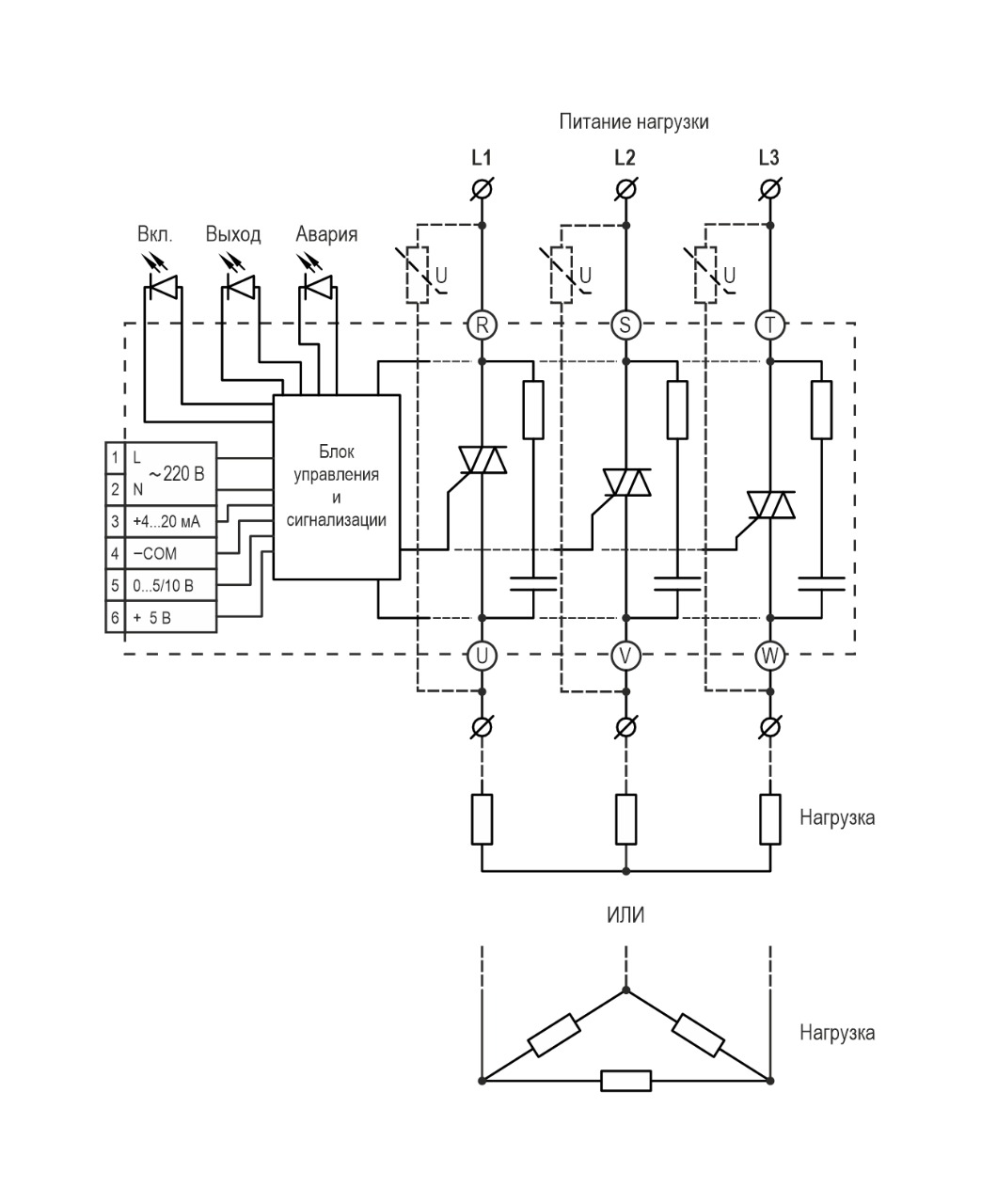

Схемы подключения силовых цепей регуляторов RPS33, RPS34

регуляторы серии RPS33	регуляторы серии RPS34

Внимание!

Для регуляторов серии RPS33 не допускается подключение нейтрали к нагрузке при соединении по схеме звезда.

*Схемы подключения приведены на примере модификаций с силовым ключом на базе симистора.

---

Схемы подключения цепей управления и внешнего источника питания регуляторов серий RPS33, RPS34

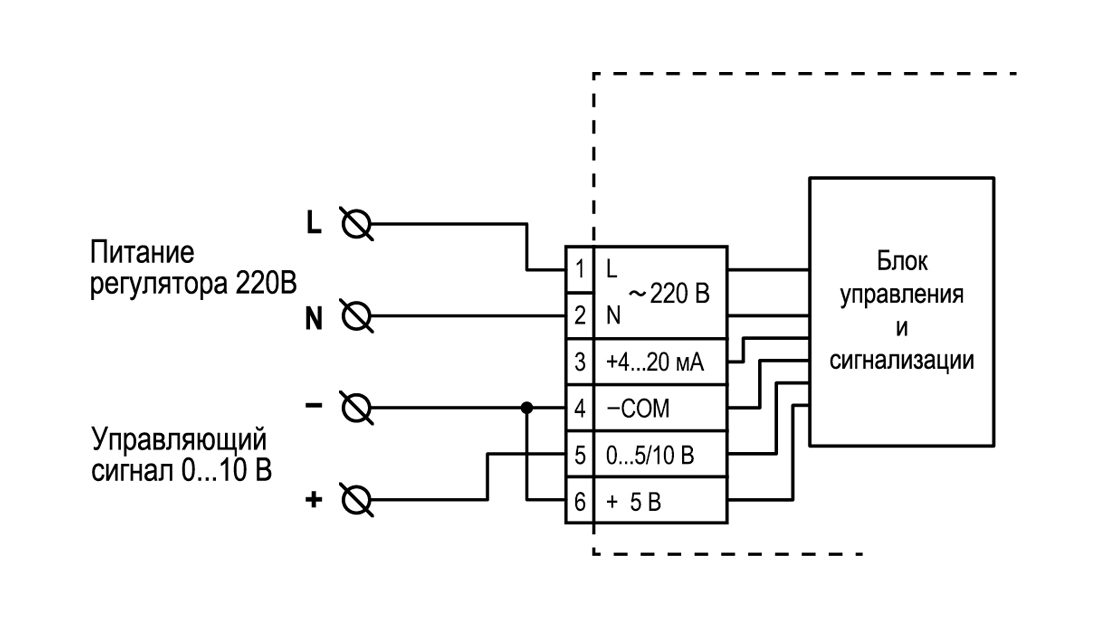

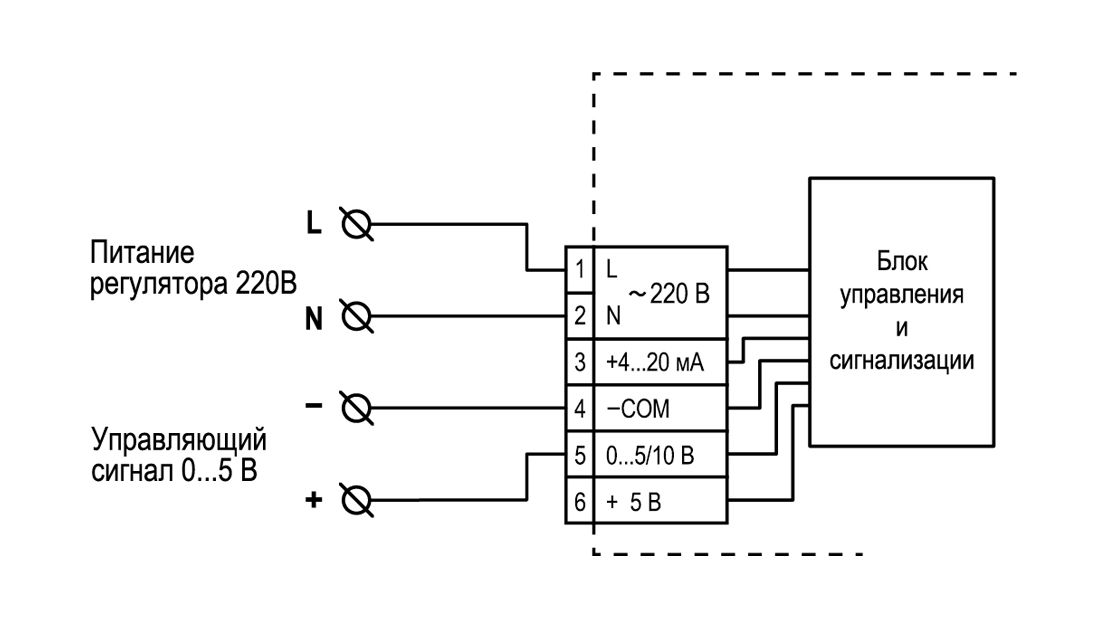

Управляющий сигнал – напряжение 0…5 В	Управляющий сигнал – напряжение 0…10 В

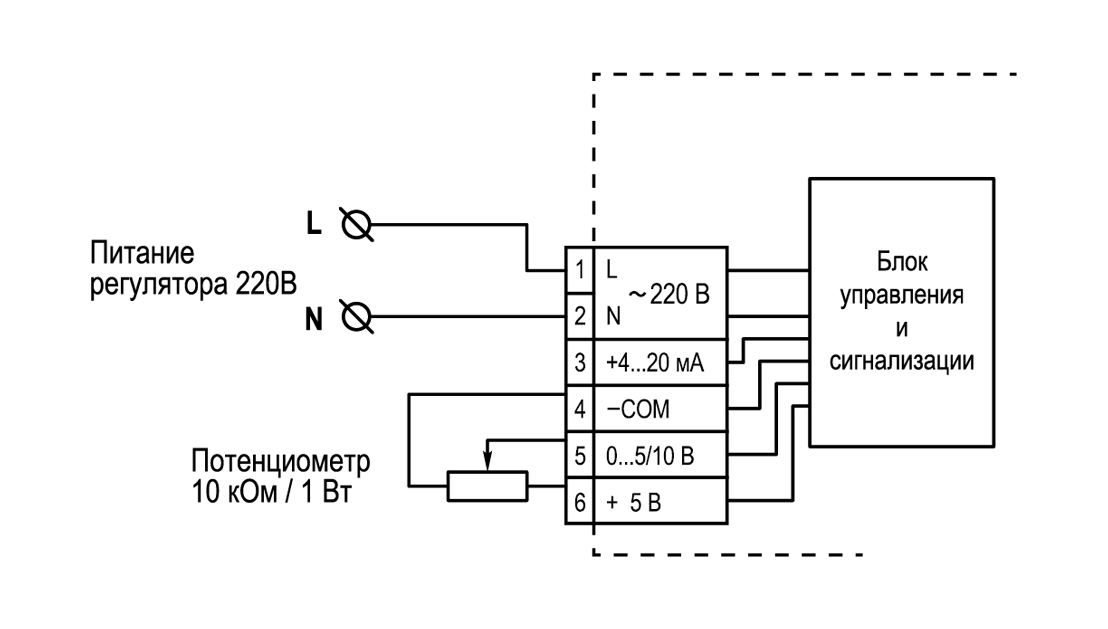

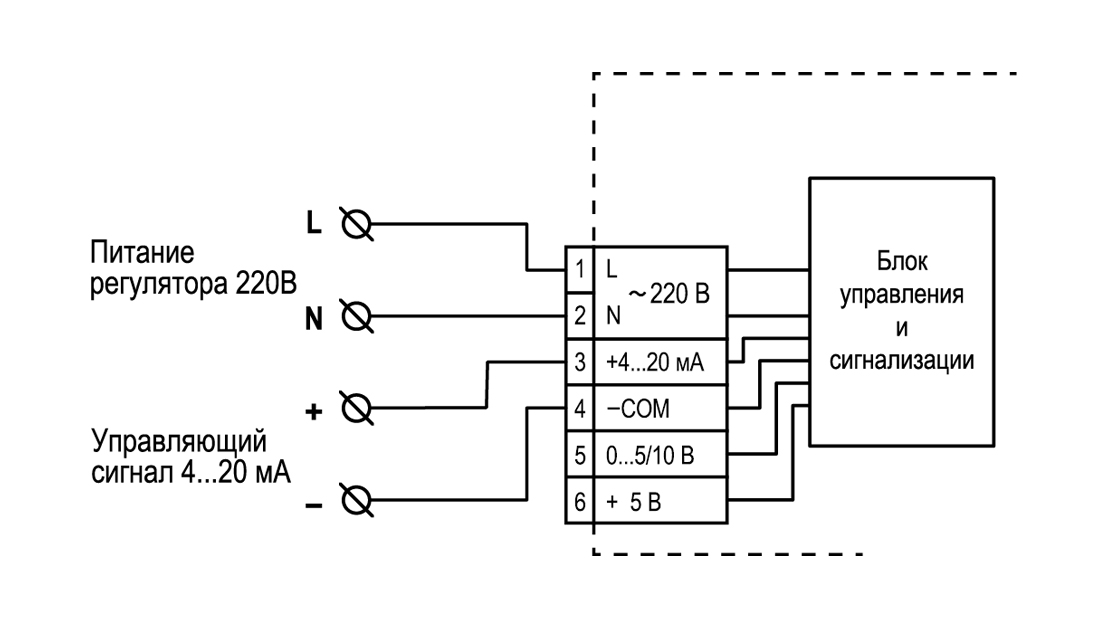

Управляющий сигнал – ток 4…20 мА	Управляющий сигнал – сопротивление (потенциометр 10 кОм/1 Вт)

Внимание!

При подключении внешнего дополнительного питания к регуляторам RPS33-xx24.VAR следует соблюдать фазировку. При неправильной фазировке питания регулятор находится в состоянии аварии.

---

Общие рекомендации

• — Для эффективного охлаждения регулятора следует использовать радиатор.
• — При установке на радиатор использовать термопасту.

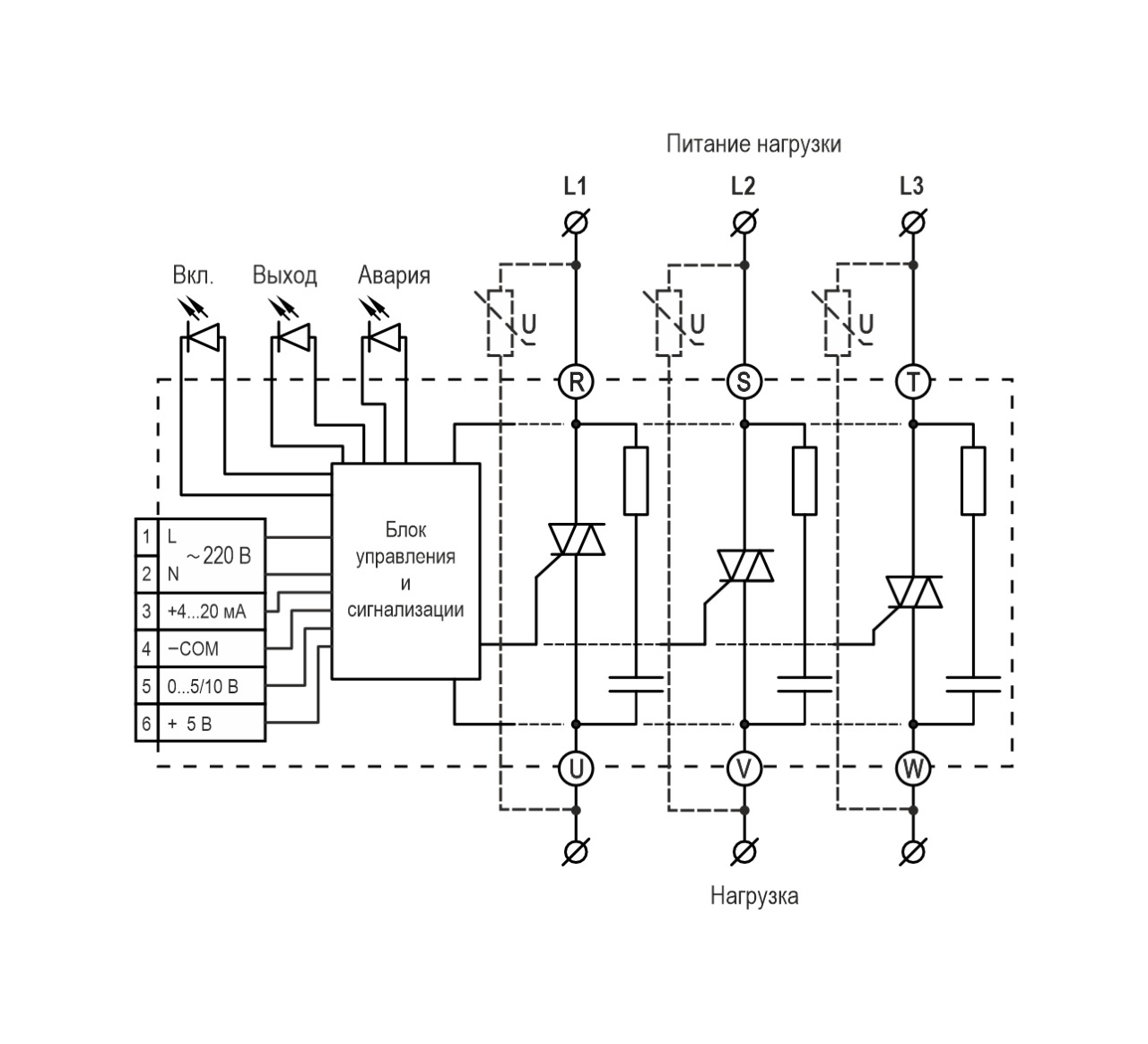

• — Для защиты от высоковольтных импульсных помех рекомендуется подключение варисторов в каждой фазе регулятора.

---

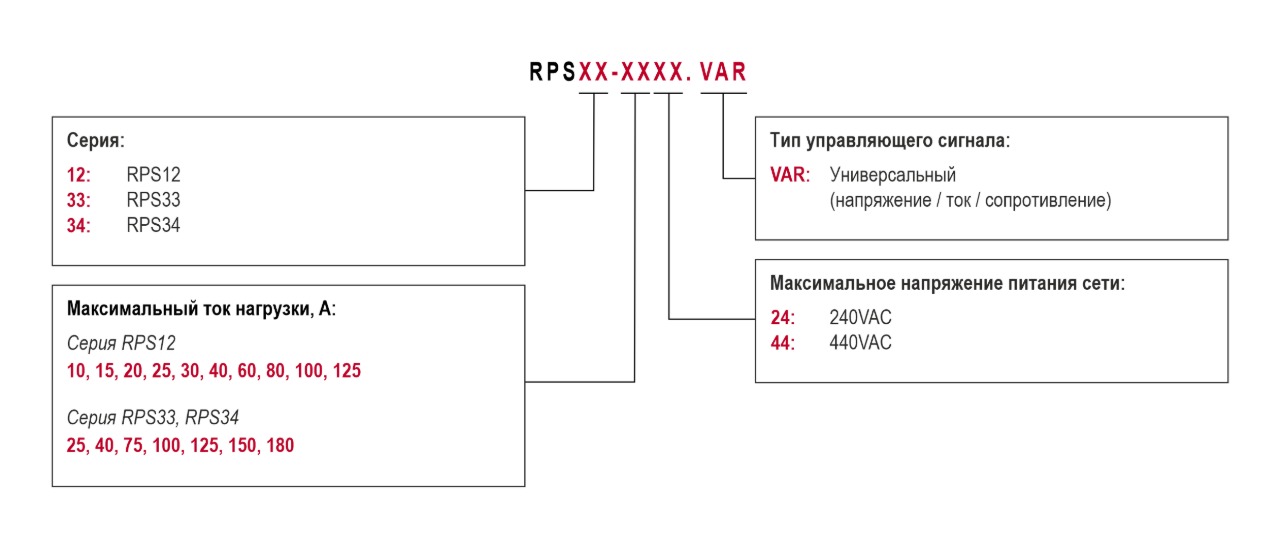

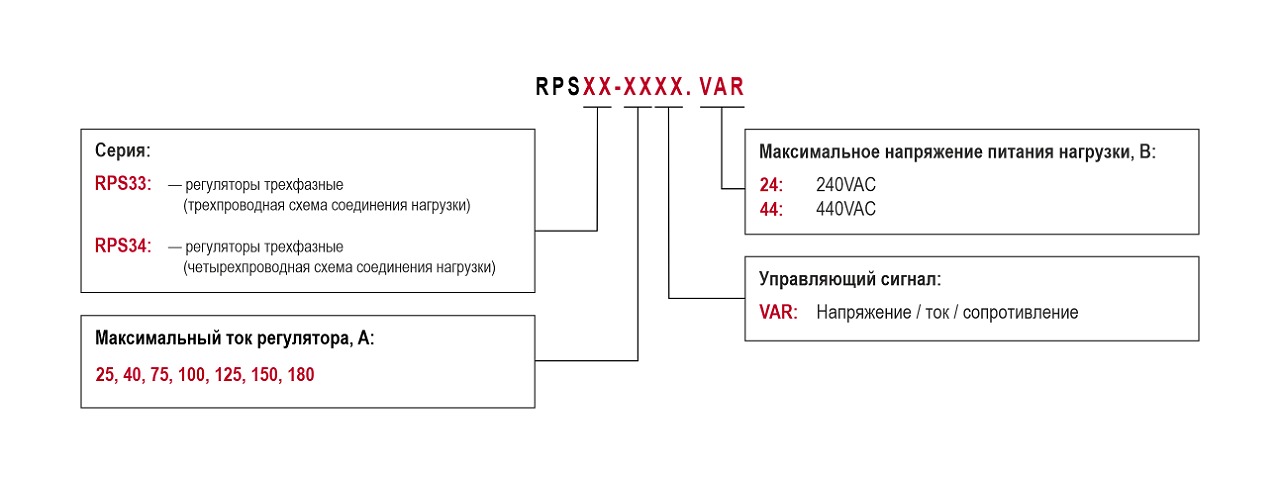

Обозначение при заказе регуляторов серии RPS33, RPS34

Например: RPS33-2544.VAR
