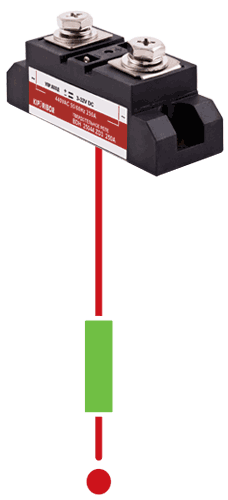

Однофазные твердотельные реле KIPPRIBOR этих серий предназначены для коммутации цепей питания мощных нагрузок резистивного и индуктивного типа в однофазной или трехфазной сети.
Перекрывают самый большой на сегодняшний день в России диапазон токов нагрузки. В однофазной или трехфазной сети с любой схемой включения.

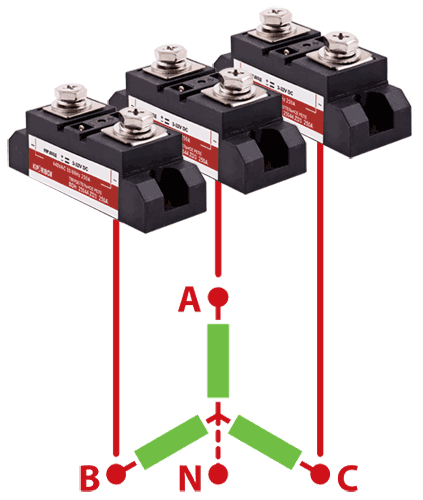

Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а следовательно, и всей системы управления в целом.

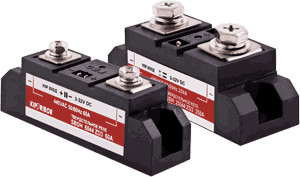

Технические характеристики ТТР KIPPRIBOR серии SBDH-xx44.ZD3 (малогабаритные) и BDH-xx44.ZD3:
Характеристики входной цепи ТТР KIPPRIBOR серий SBDH / BDH-хх44.ZD3
| Параметр |
Значение |
| Модель ТТР |
BDH-хх44.ZD3 |
SBDH-хх44.ZD3 |
| Тип управляющего сигнала |
Дискретный сигнал напряжения |
| Диапазон напряжения управляющего сигнала |
3…32 VDC |
| Напряжение гарантированного включения |
≥ 3 VDC |
| Напряжение гарантированного выключения |
≤ 1 VDC |
| Ток потребления цепи управления |
≤ 15 мА (±0,5 мА) |
≤ 16 мА (±0,5 мА) |
| Время включения |
≤ 10 мс при f=50 Гц |
| Время выключения |
≤ 10 мс при f=50 Гц |
| Максимальная частота переключения |
≤ 50 Гц при f=50 Гц |
| Тип клемм цепи управления |
Разъем Faston серии 0,110" |
Характеристики выходной цепи ТТР KIPPRIBOR серии SBDH-хх44.ZD3 (≤ 100 А)
| Параметр |
Значение |
| Номинальный ток ТТР |
60 А |
80 А |
100 А |
| Тип выходных силовых элементов |
SCR - тиристор |
| Тип коммутируемой сети |
• Однофазная;
• Трехфазная1 |
| Вид коммутируемого тока |
Переменный |
| Вид коммутации: |
С контролем перехода через «0» |
| Минимальный коммутируемый ток |
0,1 А |
| Максимальный коммутируемый ток |
60 А |
80 А |
100 А |
| Ток утечки в закрытом состоянии |
≤ 10 мА |
| Скорость нарастания тока (di/dt) |
100 А/мкс |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) |
960 А |
1350 А |
1800 А |
| Диапазон напряжения питания нагрузки |
40...440 VAC |
| Частота источника питания нагрузки |
50 Гц |
| Максимальное пиковое напряжение |
1200 VAC (12 класс) |
| Тепловое сопротивление переход – основание (Rthjc) |
0,65 °С/Вт |
0,49 °С/Вт |
0,39 °С/Вт |
| Максимальная температура p-n перехода (Tjmax) |
125°С |
| Мощность рассеивания (Dissipation) |
1,15 Вт/А |
1,13 Вт/А |
1,11 Вт/А |
| Падение напряжения в коммутируемой цепи во включенном состоянии |
≤ 1,6 V |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
500 В/мкс |
| I2t (< 10 мс) |
2400 А2с |
4050 А2с |
6000 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник» Характеристики выходной цепи ТТР KIPPRIBOR серии SBDH-хх44.ZD3 (≥ 120 А)
Характеристики выходной цепи ТТР KIPPRIBOR серии SBDH-хх44.ZD3 (≥ 120 А)
| Параметр |
Значение |
| Номинальный ток ТТР |
120 А |
150 А |
| Тип выходных силовых элементов |
SCR - тиристор |
| Тип коммутируемой сети |
• Однофазная;
• Трехфазная2 |
| Вид коммутируемого тока |
Переменный |
| Вид коммутации: |
С контролем перехода через «0» |
| Минимальный коммутируемый ток |
0,1 А |
| Максимальный коммутируемый ток |
120 А |
150 А |
| Ток утечки в закрытом состоянии |
≤ 10 мА |
| Скорость нарастания тока (di/dt) |
100 А/мкс |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) |
2000 А |
2600 А |
| Диапазон напряжения питания нагрузки |
40...440 VAC |
| Частота источника питания нагрузки |
50 Гц |
| Максимальное пиковое напряжение |
1200 VAC (12 класс) |
| Тепловое сопротивление переход – основание (Rthjc) |
0,34 °С/Вт |
0,27 °С/Вт |
| Максимальная температура p-n перехода (Tjmax) |
125°С |
| Мощность рассеивания (Dissipation) |
1,09 Вт/А |
1,08 Вт/А |
| Падение напряжения в коммутируемой цепи во включенном состоянии |
≤ 1,6 V |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
500 В/мкс |
| I2t (< 10 мс) |
8700 А2с |
13600 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
2 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»
Характеристики выходной цепи ТТР KIPPRIBOR серии BDH-хх44.ZD3(≤ 150 А)
| Параметр |
Значение |
| Номинальный ток ТТР |
100 А |
120 А |
150 А |
| Тип выходных силовых элементов |
SCR - тиристор |
| Тип коммутируемой сети |
• Однофазная;
• Трехфазная3 |
| Вид коммутируемого тока |
Переменный |
| Вид коммутации: |
С контролем перехода через «0» |
| Минимальный коммутируемый ток |
0,1 А |
| Максимальный коммутируемый ток |
100 А |
120 А |
150 А |
| Ток утечки в закрытом состоянии |
≤ 10 мА |
| Скорость нарастания тока (di/dt) |
100 А/мкс |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) |
1800 А |
2000 А |
2600 А |
| Диапазон напряжения питания нагрузки |
40...440 VAC |
| Частота источника питания нагрузки |
50 Гц |
| Максимальное пиковое напряжение |
1100 VAC (11 класс) |
| Тепловое сопротивление переход – основание (Rthjc) |
0,39 °С/Вт |
0,34 °С/Вт |
0,27 °С/Вт |
| Максимальная температура p-n перехода (Tjmax) |
125°С |
| Мощность рассеивания (Dissipation) |
1,11 Вт/А |
1,09 Вт/А |
1,08 Вт/А |
| Падение напряжения в коммутируемой цепи во включенном состоянии |
≤ 1,6 V |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
500 В/мкс |
| I2t (< 10 мс) |
7200 А2с |
9800 А2с |
12800 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
3 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»
Характеристики выходной цепи ТТР KIPPRIBOR серии BDH-хх44.ZD3(≤ 200 А)
| Параметр |
Значение |
| Номинальный ток ТТР |
200 А |
250 А |
| Тип выходных силовых элементов |
SCR - тиристор |
| Тип коммутируемой сети |
• Однофазная;
• Трехфазная4 |
| Вид коммутируемого тока |
Переменный |
| Вид коммутации: |
С контролем перехода через «0» |
| Минимальный коммутируемый ток |
0,1 А |
| Максимальный коммутируемый ток |
200 А |
250 А |
| Ток утечки в закрытом состоянии |
≤ 10 мА |
| Скорость нарастания тока (di/dt) |
100 А/мкс |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) |
3000 А |
3500 А |
| Диапазон напряжения питания нагрузки |
40...440 VAC |
| Частота источника питания нагрузки |
50 Гц |
| Максимальное пиковое напряжение |
1100 VAC (11 класс) |
| Тепловое сопротивление переход – основание (Rthjc) |
0,21 °С/Вт |
0,16 °С/Вт |
| Максимальная температура p-n перехода (Tjmax) |
125°С |
| Мощность рассеивания (Dissipation) |
1,05 Вт/А |
1,02 Вт/А |
| Падение напряжения в коммутируемой цепи во включенном состоянии |
≤ 1,6 V |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
500 В/мкс |
| I2t (< 10 мс) |
26500 А2с |
45000 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
4 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»
Общие технические характеристики ТТР KIPPRIBOR серий SBDH / BDH-хх44.ZD3
| Параметр |
Значение |
| Температура окружающей среды |
-30…+70 °С |
| Охлаждение |
Воздушное |
| Материал основания |
Медь никелированная |
| Индикация наличия управляющего сигнала |
Светодиодная |
| Тип монтажа |
Крепление винтами на плоскость на радиатор с вентилятором |
| Масса |
≤ 180 г для серии SBDH-хх44.ZD3 |
≤ 235 г для серии BDH-хх44.ZD3 |
Модификации ТТР серий SBDH-xx44.ZD3 (малогабаритные) и BDH-xx44.ZD3:
| Модификация ТТР |
Номинальный ток реле |
| SBDH-хх44.ZD3 |
— |
| SBDH-6044.ZD3 |
60 A |
| SBDH-8044.ZD3 |
80 A |
| SBDH-10044.ZD3 |
100 A |
| SBDH-12044.ZD3 |
120 A |
| SBDH-15044.ZD3 |
150 A |
| BDH-хх44.ZD3 |
— |
| BDH-10044.ZD3 |
100 A |
| BDH-12044.ZD3 |
120 A |
| BDH-15044.ZD3 |
150 A |
| BDH-20044.ZD3 |
200 A |
| BDH-25044.ZD3 |
250 A |
Особенности коммутации нагрузки ТТР серии SBDH-xx44.ZD3 и BDH-xx44.ZD3:
ТТР серии SBDH-xx44.ZD3
|
ТТР серии BDH-xx44.ZD3
|
|
|
|
|
Диапазон управляющего сигнала 3…32 VDC
|
|
Переключение в «нуле» минимизирует коммутационные помехи
|
|
|
|
Обеспечивают надежную коммутацию для самого большого из представленных сегодня на российском рынке диапазона токов нагрузки
|
|
Широкий диапазон коммутируемого напряжения
|
|
Высокое максимальное пиковое напряжение
|

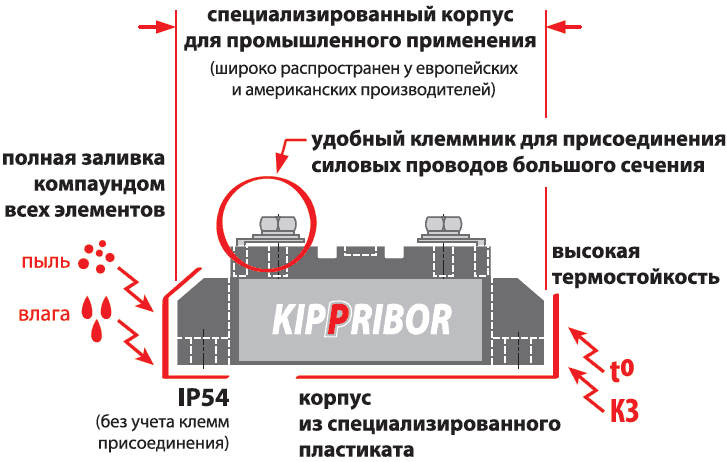

Конструктивные особенности ТТР серии SBDH-xx44.ZD3 (малогабаритные) и BDH-xx44.ZD3:
Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для ихнадежной и стабильной работы требуются особые конструктивные решения,усиливающие эффективность теплоотвода.
|
Наиболее современным решением сегодня является применение особых выходных элементов: тиристоров SCR-типа –полупроводниковых элементов, которые наносятся напылением на керамическую подложку, надежно связаннуюс медным основанием ТТР. Сочетание тиристора SCR-типа, медного основания, обладающего высокой теплопроводностью, и рекомендованной модели радиатора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.
|
|
Встроенная шунтирующая выход RC-цепочка повышает надежность работы ТТР прикоммутации нагрузки индуктивного типа.
|
Габаритные и установочные размеры твердотельных реле KIPPRIBOR серии BDH и SBDH
 |
 |
| Серия BDH-xx44.ZD3 |
Серия SBDH-xx44.ZD3 |
| Размер резьбы |
Момент затяжки, Н*м |
| M5 |
2 |
| M8 |
6 |

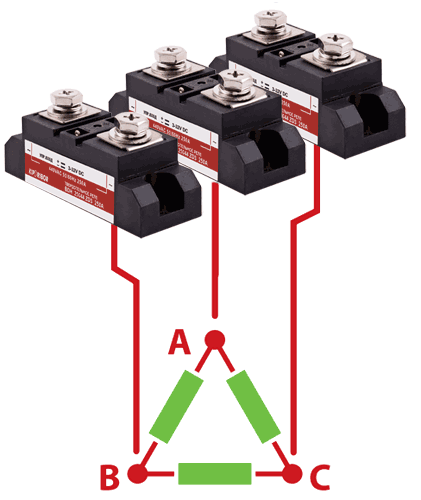

Схемы включения в цепь коммутации твердотельных реле KIPPRIBOR серии BDH и SBDH

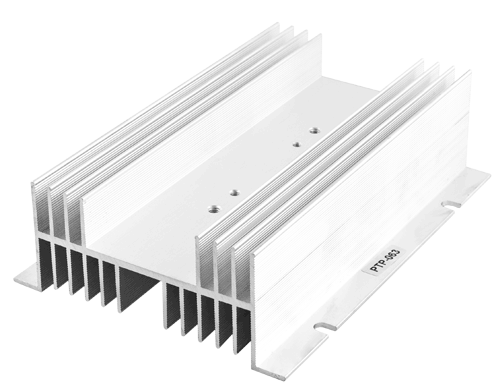

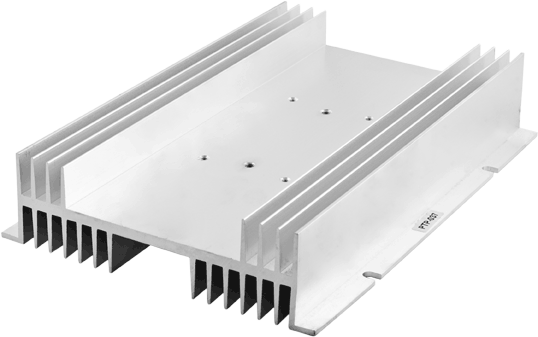

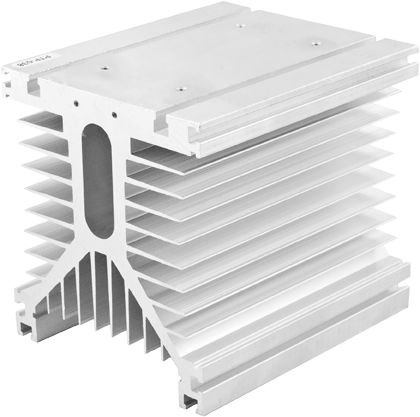

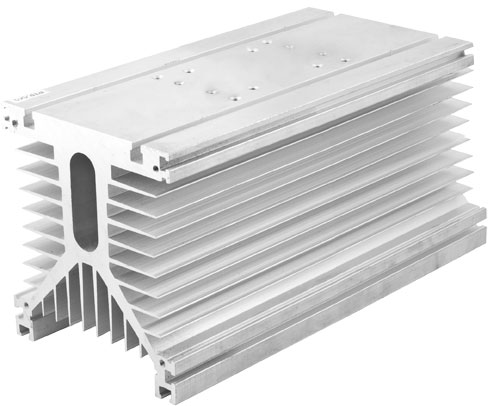

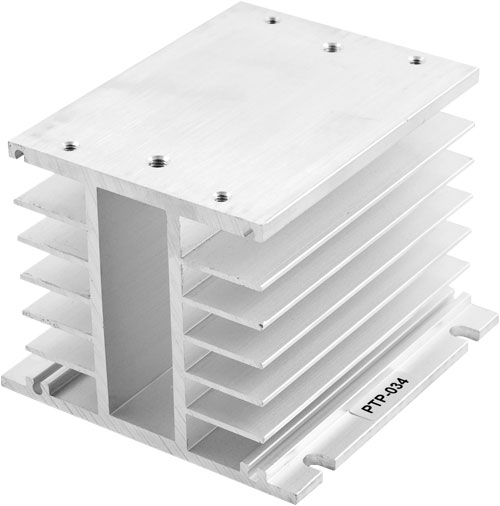

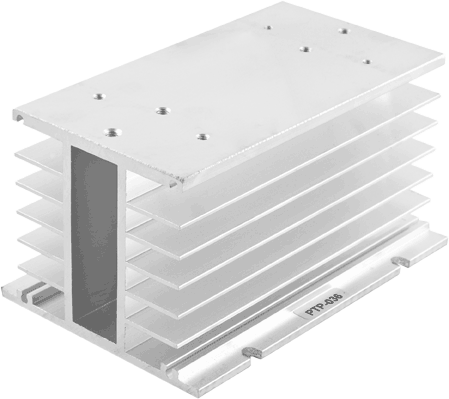

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения...>>
Обозначение при заказе твердотельных реле KIPPRIBOR серии BDH и SBDH
