Серия KIPPRIBOR MD-xx44.ZD3 - это самый бюджетный на рынке твердотельных реле (ТТР) вариант для коммутации маломощной резистивной и слабоиндуктивной нагрузки в однофазной или трехфазной сети с любой схемой включения. Применение отдельного ТТР для каждой из3-х фаз повышает надежность коммутации, а следовательно, и всей системы управления в целом.
Рекомендуемые области применения ТТР серии MD-xx44.ZD3:
Коммутация цепей управления:
- маломощными нагревательными элементами в системах ON / OFF или ПИД-регулирования на базе приборов типа ТРМ201, 101, 210 и пр.;
- управление трехходовыми клапанами и задвижками совместно с приборами типа ТРМ12, 212, 148 и т.п. Широко используется в системах котельной автоматики для управления исполнительными механизмами типа МЭО, KIPVALVE DCL -05… DCL -20 и т.п.
Особенности коммутации нагрузки для ТТР KIPPRIBOR серии MD-xx44.ZD3
Высокое максимальное пиковое напряжение 900 VAC (9 класс).
Конструктивные особенности твердотельных реле KIPPRIBOR MD-xx44.ZD3
Низкие токи коммутации серии MD-xx44.ZD3 вызывают сравнительно малый нагрев самого ТТР и позволяют применить максимально бюджетные конструктивные решения:
- алюминиевое основание - более бюджетный вариант по сравнению с медным, но достаточно для теплоотвода при малых токах коммутации;
- симисторный выходной силовой элемент - наиболее бюджетный для ТТР обеспечивающий надежную коммутацию малых токов;
- встроенная шунтирующая выход RS - цепочка.
Технические характеристики ТТР серии MD-xx44.ZD3:
| Характеристика |
Значение |
| Вид коммутируемого тока |
переменный ток |
| Тип коммутируемой сети |

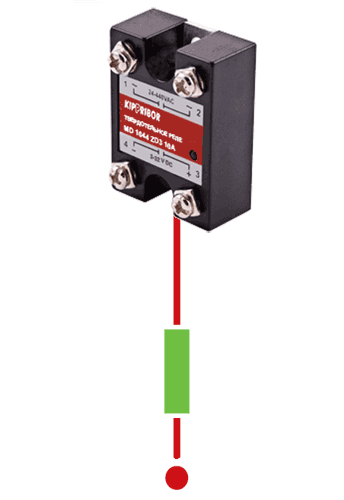

• однофазная

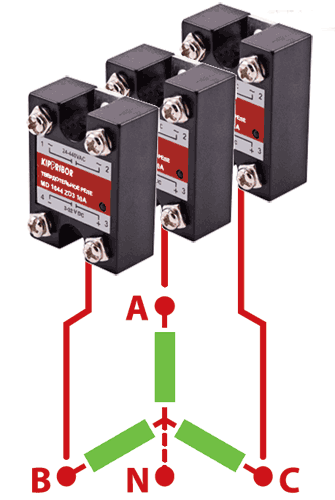

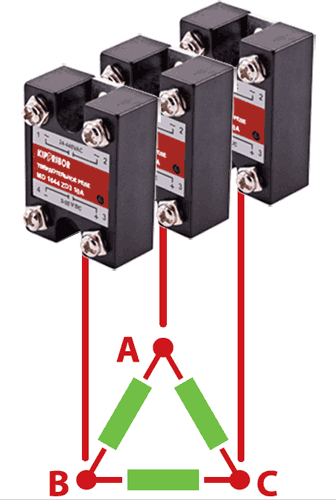

• трехфазная (устанавливается одно ТТР на каждую фазу) по схеме «звезда», «звезда с нейтралью», «треугольник» |
| Тип коммутируемой нагрузки |
• резистивная (до 12 А)
• индуктивная (до 1,5 А) |
| Коммутируемое напряжение |
24...440 VAC / 50 Гц |
| Управляющий сигнал |
напряжение 3...32 VDC |
| Входное сопротивление |
600 Ом |
| Порог включения управляющего сигнала |
3 VDC |
| Порог отключения управляющего сигнала |
1 VDC |
| Тип выходных силовых элементов |
симисторы (TRIAC) |
| Вид коммутации |
коммутация при переходе через 0 |
| Максимальная частота коммутации |
50 Гц |
| Максимальное пиковое напряжение |
9 класс (900 VAC) |
| Потребляемый ток в цепи управления |
≤9 мА |
| Падение напряжения на реле в коммутируемой цепи |
≤1,6 VAC |
| Ток утечки в коммутируемой цепи |
≤10 мА |
| Время переключения реле |
≤10 мс (при частоте 50 Гц) |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
| Электрическая прочность изоляции |
Соответствует стандартам UL1577
(2500 V в течение одной минуты) |
Общие характеристики и рекомендации
| Характеристика |
Значение |
| Габаритные размеры и масса |
39,5 × 29,5 × 16,5 мм; ≤30 г |
| Материал основания |
алюминий |
| Индикация |
светодиод для контроля наличия
входного сигнала |
| Тип монтажа |
крепление винтами на плоскость |
| Рекомендации по схеме включения |
при управлении индуктивной нагрузкой
необходимо установить варистор
параллельно цепи нагрузки
(см. схему включения) |
Модификации и рекомендуемые токи ТТР KIPPRIBOR серии MD-xx44.ZD3:
| Модификация ТТР |
Рекомендуемый ток нагрузки |
Максимально допустимый ток нагрузки |
I²t |
| резистивная нагрузка |
индуктивная нагрузка |
| MD-0544.ZD3 |
4 A |
0,5 A |
5 A |
21 А²с |
| MD-1044.ZD3 |
8 A |
1 A |
10 A |
72 А²с |
| MD-1544.ZD3 |
12 A |
1,5 A |
15 A |
128 А²с |
Особенности коммутации нагрузки для ТТР серии MD-xx44.ZD3:
|
|
Диапазон управляющего сигнала 3…32 VDC
|
|
Переключение в «нуле» минимизирует коммутационные помехи
|
|
|
Коммутация маломощной резистивной или слабоиндуктивной нагрузки
|
|
Широкий диапазон коммутируемого напряжения
|
|
Высокое максимальное пиковое напряжение
|
|
Конструктивные особенности ТТР серии MD-xx44.ZD3:
Низкие токи коммутации серии MD-xx44.ZD3 вызывают сравнительно малый нагрев самого ТТР и позволяют применить максимально бюджетные конструктивные решения:
|
|
алюминиевое основание — более бюджетный вариант по сравнению с медным, но достаточный для тепло отвода при малых токах коммутации
|
|
|
симисторный выходной силовой элемент — наиболее бюджетный для ТТР и обеспечивающий надежную коммутацию малых токов
|
|
Встроенная шунтирующая выход RC-цепочка
|
|
|
повышает надежность работы ТТР при коммутации нагрузки индуктивного типа
|
|

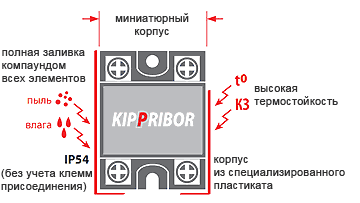

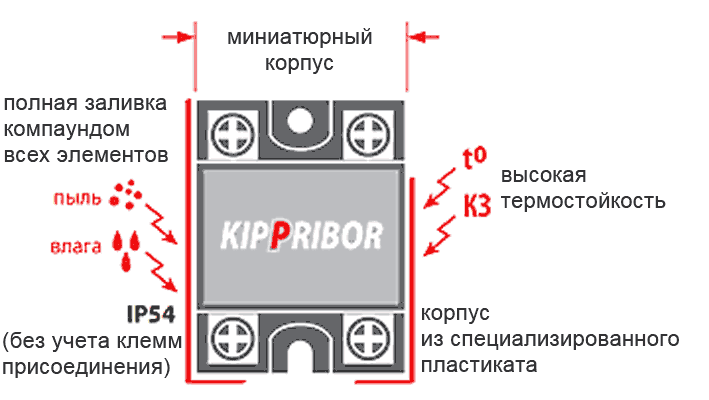

Корпусные особенности и рекомендации по монтажу ТТР серии MD-xx44.ZD3:
|
|
|
Габаритные размеры и масса
|
38,5 × 28,7 × 18 мм; ≤ 30 г
|
|
Материал основания
|
Алюминий
|
|
Индикация
|
Светодиод для контроля наличия входного сигнала
|
|
Тип монтажа
|
Крепление винтами на плотность
|
|
Рекомендации по схеме включения
|
При управлении индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (см. схему включения)
|
|

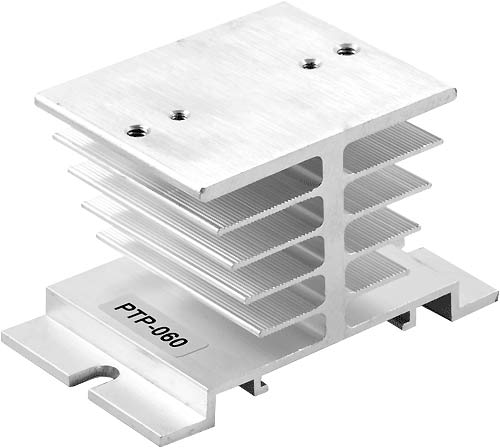

Рекомендуемые радиаторы охлаждения ТТР серии MD-xx44.ZD3:
|
Модификация ТТР
|
Максимально допустимый ток нагрузки на каждое ТТР по каждой фазе
|
Количество ТТР, монтируемых на радиатор
|
Рекомендуемая модель радиатора
|
|
MD-0544.ZD3
MD-1044.ZD3
MD-1544.ZD3
|
20 A
|
1
|
РТР060
|
|
При коммутации свыше 5 А необходимо применение радиаторов охлаждения.
Правила выбора и характеристики радиаторов здесь.

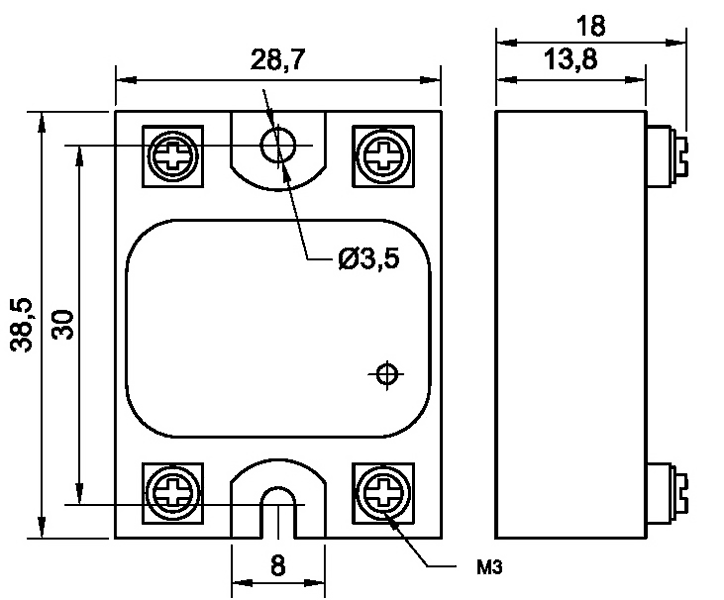

Габаритные и установочные размеры твердотельных реле KIPPRIBOR серии MD
| Размер резьбы |
Момент затяжки, Н*м |
| M3 |
0.4 |

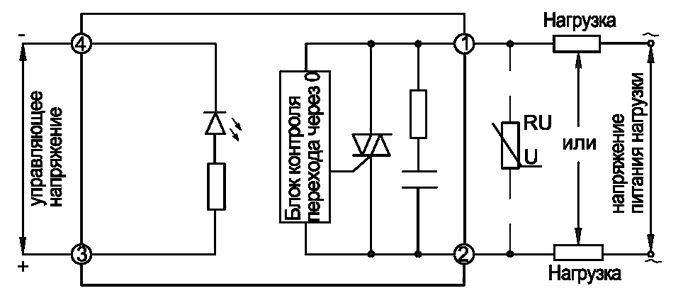

Схема включения в цепь коммутации твердотельных реле KIPPRIBOR серии MD
Обозначение при заказе твердотельных реле KIPPRIBOR серии MD
