Серии KIPPRIBOR HD-xx44.LA [M02], HD-xx44.VA [M02], HD-xx22.10U [M02] ТТР (регуляторы напряжения) в стандартном корпусе для непрерывного регулирования напряжения питания нагрузки

Серии KIPPRIBOR HD-xx44.LA [M02], HD-xx44.VA [M02], HD-xx22.10U [M02] ТТР (регуляторы напряжения) в стандартном корпусе для непрерывного регулирования напряжения питания нагрузки

ТТР (регуляторы напряжения питания нагрузки) в стандартном корпусе нового образца для непрерывного регулирования напряжения нагрузки в цепях переменного тока до 80 А. Применяются для простого регулирования напряжения нагрузки резистивного типа в диапазоне от 10 В до номинального напряжения питания. Напряжение на выходе регулятора зависит от величины управляющего сигнала. Примеры применения регуляторов: регулирование мощности ТЭН-ов, изменение уровня освещенности с помощью изменения напряжения питания ламп накаливания.

Особенности коммутации нагрузки для твердотельных реле серии HD-xx44.LA [M02], HD-xx44.VA [M02], HD-xx22.10U [M02]

  • Максимальный коммутируемый ток:
    • Серии HD-xx44.VA [M02], HD-xx22.10U [M02] до 40 А.
    • Серия HD-xx44.LA [M02] до 80 А.
  • Управляющий сигнал:
    • Серия HD-xx44.VA [M02] - потенциометр 470/560 кОм при Uном 220 VAC/380 VAC.
    • Серия HD-xx22.10U [M02] - унифицированный сигнал напряжения 0…10 В.
    • Серия HD-xx44.LA [M02] - унифицированный токовый сигнал 4…20 мА.
  • Диапазон регулирования напряжения питания нагрузки:
    • Серия HD-xx44.VA [M02] – 10…440 VAC.
    • Серия HD-xx22.10U [M02] - 10…220 VAC.
    • Серия HD-xx44.LA [M02] - 10…440 VAC.

ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения...>>

Конструктивные особенности твердотельных реле серий HD-xx44.LA [M02], HD-xx44.VA [M02], HD-xx22.10U [M02]

  • Обновленный дизайн корпуса ТТР с устойчивой к истиранию маркировкой.
  • Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.
  • Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
  • Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью ТТР (кроме ТТР HD-xx44.VA [M02]).
  • Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
  • Реле и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций.

ВНИМАНИЕ! Серия ТТР HD-xx44.VA [M02] не имеет гальванической развязки между управляющей и выходной цепями.


Технические характеристики

Характеристики входных цепей ТТР серий HD-xx44.LA [M02], HD-xx44.VA [M02], HD-xx22.10U [M02]

Параметр Значение
Модель ТТР HD-хх44.VA [M02] HD-хх22.10U [M02] HD-хх44.LA [M02]
Тип управляющего сигнала Переменный резистор1: 470 кОм при номинальном Uпит=220 В, 560 кОм при номинальном Uпит=380 В Унифицированный сигнал напряжения 0…10 В2 Унифицированный сигнал тока 4…20 мА
Входное сопротивление ≥ 4 кОм ≤ 0,4 кОм
Гальваническая развязка с выходной цепью Нет Есть

1-рекомендуемая марка резистора СП4-2Ма (мощность не менее 0,5 Вт). 2- рабочий диапазон управляющего сигнала составляет 2...10 В. При отсутствии / обрыве управляющего сигнала или при его значении ≤ 2 VDC в цепи нагрузки будет присутствовать минимальный уровень напряжения ≤ 10 VAC.

Характеристики выходной цепи ТТР серии HD-xx44.VA [M02]

Параметр Значение
Номинальный ток ТТР 10 A 25 A 40 A
Тип выходных силовых элементов TRIAC
Тип коммутируемой сети Однофазная
Вид коммутируемого тока Переменный
Вид коммутации: Фазовое управление симистором
Минимальный коммутируемый ток 0,1 А
Максимальный коммутируемый ток 10 A 25 A 40 A
Ток утечки в закрытом состоянии ≤ 7 мА
Скорость нарастания тока (di/dt) 50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 120 А 300 А 410 А
Диапазон регулирования напряжения 10... 440 VAC
Номинальное напряжение питания нагрузки 220/380 VAC
Допустимое отклонение выходного напряжения ±5 VAC
Падение напряжения на силовых клеммах реле ≤3 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc) 2,21 °С/ Вт 1,25 °С/ Вт 1,13 °С/ Вт
Максимальная температура p-n перехода (Tjmax) 125°С
Мощность рассеивания (Dissipation) 1,18 Вт*А 1,15 Вт*А 1,13 Вт*А
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 128 А2с 450 А2с 840 А2с
Состояние реле при обрыве либо отсутствии входного сигнала Включено с минимальным выходным напряжением
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)

Характеристики выходной цепи ТТР серии HD-xx22.10U [M02]

Параметр Значение
Номинальный ток ТТР 10 A 25 A 40 A
Тип выходных силовых элементов TRIAC
Тип коммутируемой сети Однофазная
Вид коммутируемого тока Переменный
Вид коммутации: Фазовое управление симистором
Минимальный коммутируемый ток 0,1 А
Максимальный коммутируемый ток 10 A 25 A 40 A
Ток утечки в закрытом состоянии ≤ 100 мА
Скорость нарастания тока (di/dt) 50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 120 А 300 А 410 А
Диапазон регулирования напряжения 10...220 VAC
Номинальное напряжение питания нагрузки 220VAC
Допустимое отклонение выходного напряжения ±15 VAC
Падение напряжения на силовых клеммах реле ≤3 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 600 VAC (6 класс)
Тепловое сопротивление переход – основание (Rthjc) 2,21 °С/ Вт 1,25 °С/ Вт 1,13 °С/ Вт
Максимальная температура p-n перехода (Tjmax) 125°С
Мощность рассеивания (Dissipation) 1,17 Вт*А 1,15 Вт*А 1,12 Вт*А
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 128 А2с 450 А2с 840 А2с
Состояние реле при обрыве либо отсутствии входного сигнала При включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)

Характеристики выходной цепи ТТР серии HD-xx44.LA [M02]

Параметр Значение
Номинальный ток ТТР 10 A 25 A 40 A 60 A 80 A
Тип выходных силовых элементов TRIAC
Тип коммутируемой сети Однофазная
Вид коммутируемого тока Переменный
Вид коммутации: Фазовое управление симистором
Минимальный коммутируемый ток 0,1 А
Максимальный коммутируемый ток 10 A 25 A 40 A 60 A 80 A
Ток утечки в закрытом состоянии ≤ 100 мА
Скорость нарастания тока (di/dt) 50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 120 А 300 А 410 А 780 А 1000 А
Диапазон регулирования напряжения 10...250 VAC
Номинальное напряжение питания нагрузки 220VAC
Допустимое отклонение выходного напряжения ±10 VAC
Падение напряжения на силовых клеммах реле ≤3 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc) 2,21 °С/ Вт 1,25 °С/ Вт 1,13 °С/ Вт 0,67 °С/ Вт 0,52 °С/ Вт
Максимальная температура p-n перехода (Tjmax) 125°С
Мощность рассеивания (Dissipation) 1,18 Вт*А 1,14 Вт*А 1,12 Вт*А 1,06 Вт*А 1,02 Вт*А
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 128 А2с 450 А2с 840 А2с 1800 А2с 3200 А2с
Состояние реле при обрыве либо отсутствии входного сигнала При включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)

Общие технические характеристики ТТР серий HD-xx44.LA [M02], HD-xx44.VA [M02], HD-xx22.10U [M02]

Параметр Значение
Температура окружающей среды -30…+70 °С
Охлаждение Воздушное
Материал основания Медь никелированная Алюминий (для серии HD-хх22.10U [M02])
Индикация наличия управляющего сигнала Светодиодная
Тип монтажа Крепление винтами на поверхность
Масса ≤ 150 г ≤ 135 г (для серии HD-хх22.10U [M02])

Модификации

Модификация ТТР Номинальный ток нагрузки
HD-хх44.VA [M02]
HD-1044.VA [M02] 10 A
HD-2544.VA [M02] 25 A
HD-4044.VA [M02] 40 A
HD-хх22.10U [M02]
HD-1022.10U [M02] 10 A
HD-2522.10U [M02] 25 A
HD-4022.10U [M02] 40 A
HD-хх44.LA [M02]
HD-1025.LA [M02] 10 A
HD-2525.LA [M02] 25 A
HD-4025.LA [M02] 40 A
HD-6025.LA [M02] 60 A
HD-8025.LA [M02] 80 A

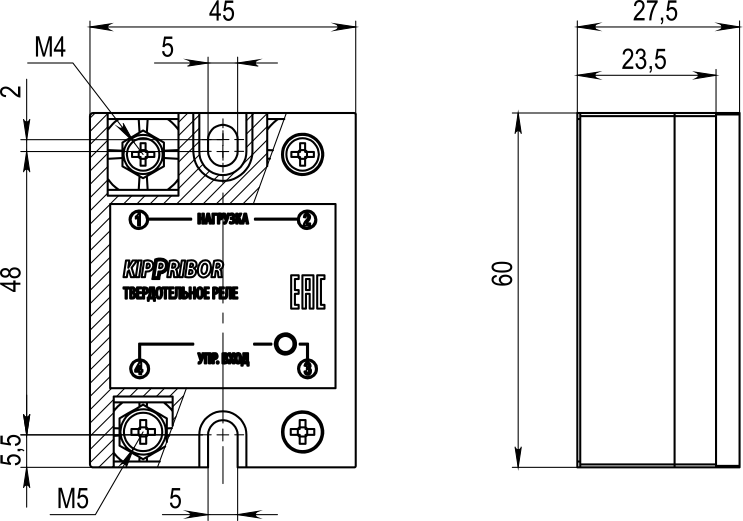

Габаритные размеры

Реле серии HD-xx44.LA [M02], HD-xx44.VA [M02], HD-xx22.10U [M02]

Схемы подключения

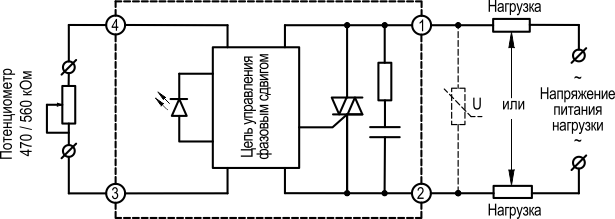

Реле серии HD-xx44.VA [M02]

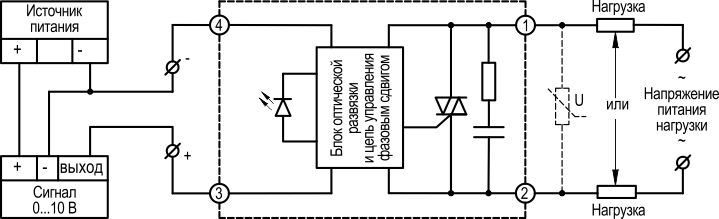

Реле серии HD-xx22.10U [M02]

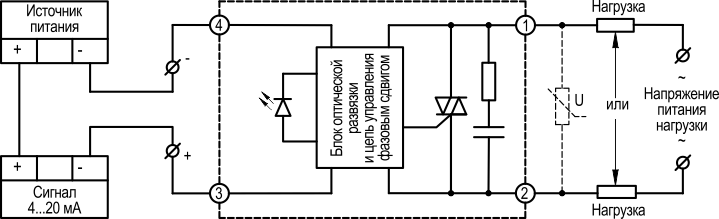

Реле серии HD-xx44.LA [M02]

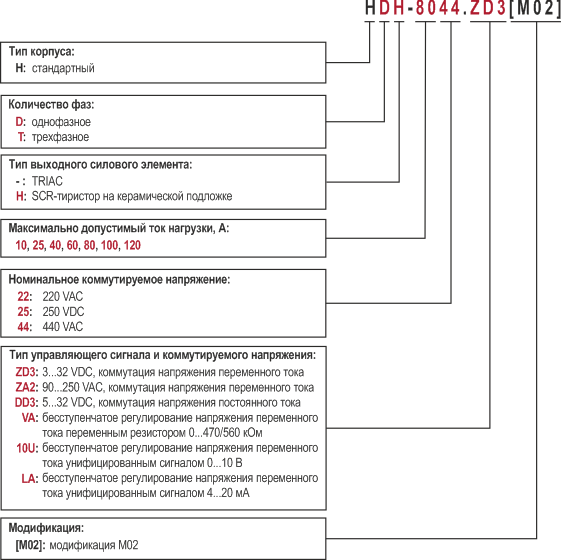

Структура условного обозначения

Например: HD-4022.10U [M02]

Вы заказали: твердотельное реле (регулятор напряжения) в стандартном корпусе, однофазное, тип выходного ключа – TRIAC, максимальный ток нагрузки 40 А, диапазон регулирования напряжения 10…220 VAC, управляющий сигнал – унифицированный сигнал напряжения 0…10 В, модификация [M02].



Перейти в раздел "Справочная информация для выбора твердотельного реле " Подробнее...>>
