В состав термопреобразователей ОВЕН ДТПХхх5М.И входят:
- первичный преобразователь (термозонд) – преобразователь термоэлектрический (ДТП);
- измерительный преобразователь ОВЕН НПТ-3, установленный в головку датчика.
Использование в составе изделия микропроцессорного высокоточного нормирующего преобразователя ОВЕН НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.
Применение термопар с унифицированным токовым выходом 4…20 мА позволяет сделать линию связи более надежной, так как электромагнитные помехи не оказывают серьезного влияния на токовые сигналы в отличие от милливольтовых сигналов от термопар. Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.
Технические характеристики термопар ОВЕН ДТПХхх5М.И:
| Наименование |
Значение |
| Номинальное значение напряжения питания (постоянного тока) |
24 В |
| Диапазон допустимых напряжений питания (постоянного тока) |
12...36 В |
| Максимальная мощность, потребляемая преобразователем |
0,8 Вт |
| Диапазон выходного тока преобразователя |
4...20 мА |
| Вид зависимости «ток от температуры» |
линейная |
| Нелинейность преобразования, не хуже |
±0,2 % |
| Разрядность цифро-аналогового преобразователя, не менее |
12 бит |
| Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более |
30 |
| Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более |
100 |
Номинальное значение сопротивления нагрузки
(при напряжении питания 24 В) |
500 Ом ±5 % |
Максимальное допустимое сопротивление нагрузки
(при напряжении питания 36 В) |
1250 Ом |
| Пульсации выходного сигнала |
0,6 % |
| Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более |
30 мин |
| Показатель тепловой инерции, не более |
20...40 с |

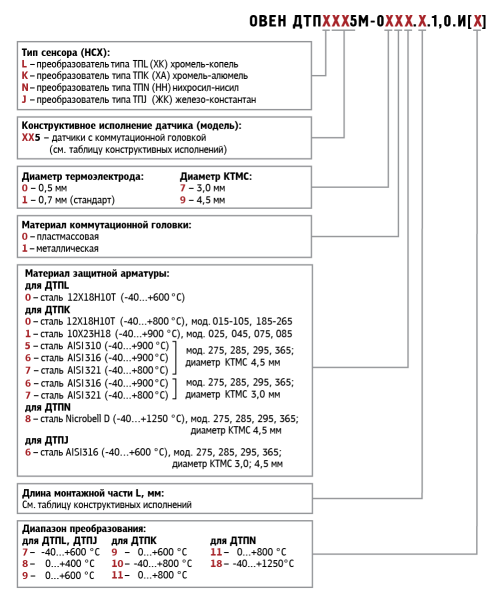

Обозначение при заказе терпомар ОВЕН ДТПХхх5М.И:
|
|
Например: ОВЕН ДТПК045М-0110.120.И[10]
|
|
Вы заказали: Термопару «хромель-алюмель», материал защитной арматуры – сталь 12Х18Н10Т с диапазоном измерения температуры: -40…+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045, со встроенным нормирующим преобразователем НПТ-3, диапазон преобразования температур: -40…+800 °С.
|
|
