Интерфейсные промежуточные реле в миниатюрном корпусе. Серия SR (1- контактные)

Интерфейсные промежуточные реле в миниатюрном корпусе. Серия SR (1- контактные)
Описание | Технические характеристики | Модификации | Монтаж | Обозначение при заказе



Рекомендуются к использованию в качестве развязывающего (согласующего) элемента между управляющим устройством (выходом терморегулятора, контроллера, датчика и пр.) и нагрузкой, а также для создания логических релейных схем.

Промежуточные реле KIPPRIBOR серии SR имеют миниатюрный корпус шириной 5 мм и достаточно мощные для своих габаритов контакты (6 А). Это позволяет использовать их вместо подавляющего большинства компактных общепромышленных промежуточных реле, выигрывая свободное пространство для монтажа в условиях его ограниченности в шкафу управления.

Монтаж промежуточных реле KIPPRIBOR серии SR может производится на DIN-рейку высотой 35 мм, при помощи монтажных колодок или методом пайки непосредственно на печатную плату

управление постоянного и переменного тока

Промежуточные реле KIPPRIBOR серии SR позволяют коммутировать и переключать электрические цепи управления постоянного и переменного тока.




Преимущества интерфейсных промежуточных реле KIPPRIBOR серии SR:

Общепромышленные промежуточные реле. Серия SR

Значительно меньшие габариты

Значительно меньшие габариты (28х5 мм) при сопоставимых токах;

Совместимость

Полная совместимость с реле данного типа других производителей;

Монтаж на DIN-рейку или печатную плату

Монтаж на DIN-рейку или печатную плату;

Ширина монтажной колодки всего 6,3 мм;

Ширина монтажной колодки всего 6,3 мм;

Встроенный модуль защиты

Встроенный модуль защиты и индикации в колодки PYF011BE для реле SR.



Степень защиты промежуточных реле KIPPRIBOR серии SR:

Степень защиты промежуточных реле серии SR



Описание | Технические характеристики | Модификации | Монтаж | Обозначение при заказе



Технические характеристики интерфейсных промежуточных реле KIPPRIBOR серии SR:

Характеристика Значение
Время включения (при Uном.) не более 8 мс
Время выключения (при Uном.) не более 4 мс
Диапазон рабочих температур –40...+85 °С
Относительная влажность 5%...88% RH
Атмосферное давление 86...106 кПа
Ударопрочность 5g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость 10...55 Гц (удвоенная амплитуда)
Масса приблизительно 5 г



Электрические характеристики КОНТКТОВ Значение
Номинальные ток и напряжение 6 А при 250 VAC / 30 VDC
Минимальная коммутируемая нагрузка 1000 мВт (10 В/10 мА)
Начальное сопротивление не более 100 МОм
Материал серебряный сплав (AgSnO2)
Электрический ресурс не менее 105
Механический ресурс (при 300 вкл./мин) не менее 107
Сопротивление пробоя между группами контактов не менее 1000 В ~ в течение 1 минуты



Электротехнические характеристики КАТУШКИ Постоянный ток (DC) Переменный ток (AC)
Номинальное напряжение питания Uном. 24 VDC 60 VDC
Напряжение включения (при 23 °С) не менее 0,75 Uном. не менее 0,8 Uном.
Напряжение выключения (при 23 °С) не более 0,05 Uном. не более 0,05 Uном.
Мощность 0,17 Вт 0,21 Вт
Сопротивление пробоя между катушкой и контактами не менее 4000 В ~ в течение 1 мин.



Описание | Технические характеристики | Модификации | Монтаж | Обозначение при заказе



Модификации интерфейсных промежуточных реле KIPPRIBOR серии SR:

Модификация реле Характеристики
SR-203.D 24 VDC, 6 А при 250 VAC / 30 VDC
SR-204.D 60 VDC, 6 А при 250 VAC / 30 VDC



Описание | Технические характеристики | Модификации | Монтаж | Обозначение при заказе



Колодки для монтажа на DIN-рейку:

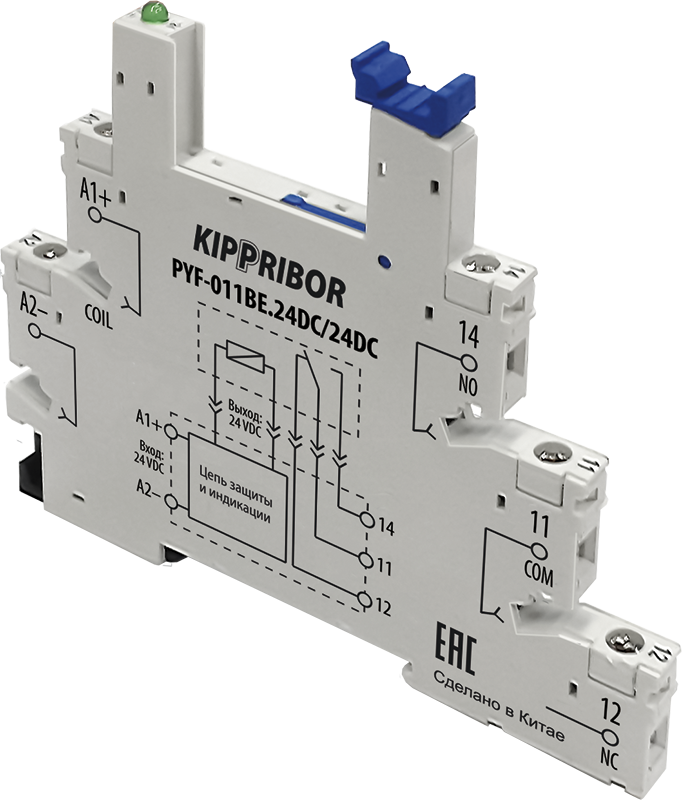

3-ярусная колодка с винтовыми клеммами
KIPPRIBOR PYF-011BE.24DC/24DC

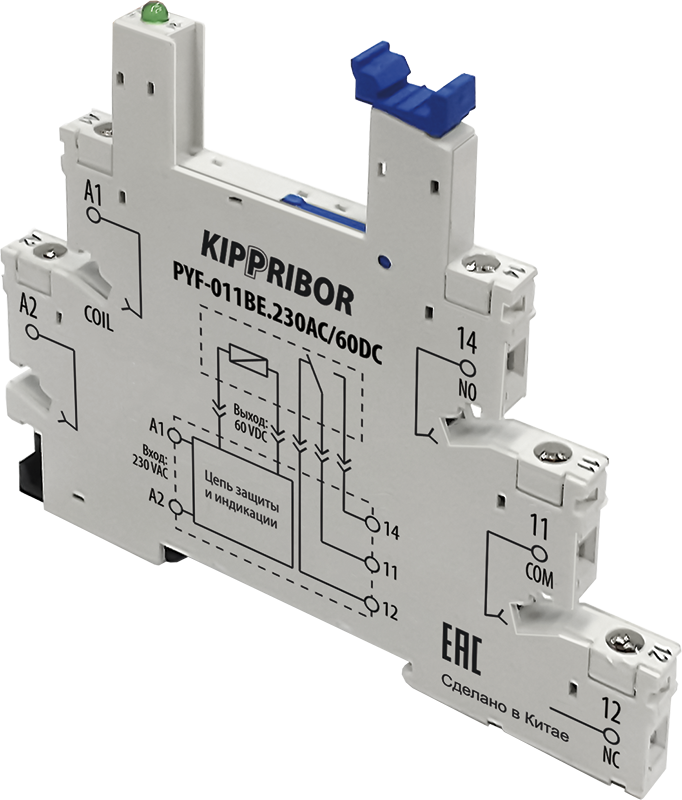

3-ярусная колодка с винтовыми клеммами
KIPPRIBOR PYF-011BE.230AC/60DC
KIPPRIBOR PYF-011BE.24DC/24DC KIPPRIBOR PYF-011BE.230AC/24DC

Монтаж на печатную плату:

Непосредственная установка методом пайки.



Описание | Технические характеристики | Модификации | Монтаж | Обозначение при заказе



Обозначение при заказе:

бозначение при заказе

Например: SR-203.D

Вы заказали: промежуточное реле KIPPRIBOR, серии SR, с одним перекидным контактом, напряжением питания 24 VDC.

Комплект поставки и упаковка:

Возможные варианты упаковки Картонная коробка Транспортная коробка
Количество реле в упаковке 200 шт. 2000 шт.
Масса брутто не более 1,1 кг. не более 11,2 кг

Габаритные размеры и схемы подключения промежуточных реле KIPPRIBOR серии SR:

Схема подключения интрефейсных промежуточных реле KIPPRIBOR серии SR Габаритные размеры ультратонких промежуточных реле KIPPRIBOR серии SR
Схема подключения интрефейсных промежуточных реле KIPPRIBOR серии SR Габаритные размер ультратонких промежуточных реле KIPPRIBOR серии SR

Колодки монтажные для 1-контактных промежуточных реле серии SR
