Подключение к входу коммутационных устройств
|
![Подключение к входу коммутационных устройств](/_data/objects/0000/8717/image001.jpg)
|
![Подключение к входу коммутационных устройств](/_data/objects/0000/8717/image002.jpg)
|
при работе с p-n-p датчиками
|
при работе с n-p-n датчиками
|
Подключение датчиков, имеющих на выходе транзистор n-p-n
типа с открытым коллекторным входом
|
![Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом](/_data/objects/0000/8717/image003.jpg)
|
![Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом](/_data/objects/0000/8717/image004.jpg)
|
пассивный
датчик
|
при работе с n-p-n датчиками
|
Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа
|
![Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа](/_data/objects/0000/8717/image005.jpg)
|
![Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа](/_data/objects/0000/8717/image006.jpg)
|
пассивный
датчик
|
|
Схема подключения нагрузки к ВУ
типа Р
|
Схема подключения нагрузки к ВУ
типа К
|
![Схема подключения нагрузки к ВУ типа Р](/_data/objects/0000/8717/image007.jpg)
|
![Схема подключения нагрузки к ВУ типа К](/_data/objects/0000/8717/image008.jpg)
|
Схема подключения силового симистора к ВУ типа С
|
Схема подключения к ВУ типа С двух
тиристоров, подключенных встречно-параллельно
|
![Схема подключения силового симистора к ВУ типа С](/_data/objects/0000/8717/image009.jpg)
|
![Схема подключения к ВУ типа С двух тиристоров, подключенных встречно-параллельно](/_data/objects/0000/8717/image010.jpg)
|
Схема подключения прибора
СИ20-У.Х.Р от сети переменного тока
|
Схема подключения прибора
СИ20-У.Х.С от сети постоянного напряжения
|
![Схема подключения прибора СИ20-У.Х.Р от сети переменного тока](/_data/objects/0000/8717/image011.jpg)
|
![Схема подключения прибора СИ20-У.Х.С от сети постоянного напряжения](/_data/objects/0000/8717/image012.jpg)
|

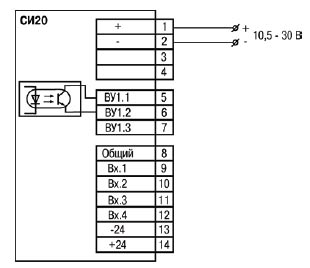

Схема подключения прибора СИ20-24.Х.К
|
![Схема подключения прибора СИ20-24.Х.К](/_data/objects/0000/8717/image013.jpg)
|
