Реле KIPPRIBOR серии REP - универсальная серия для коммутации силовых цепей и цепей управления, представленная 2- и 4- контактными модификациями. Монтируются на плоскость или стандартную DIN-рейку с помощью 2- ярусных колодок PYF-025 / 045.
Перекидные контакты рассчитаны на ток нагрузки до 10А (по AC-1). Реле KIPRIBOR серии REP благодаря своей нагрузочной способности позволяют без применения контакторов коммутировать такие нагрузки, как вентиляторы, циркуляционные насосы, катушки клапанов, нагреватели.
|
|
Силовые промежуточные реле KIPPRIBOR серии REP позволяют коммутировать и переключать электрические цепи постоянного и переменного тока.
|
Преимущества силовых реле серии RS:
|
 |
|
|
Прозрачный корпус, позволяющий чётко видеть состояние контактов реле
|
|
|
|
Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82)
|
|
|
|
|
Мощные силовые контакты
|
|
|
|
Яркий цветной светодиодный (LED) индикатор работы
|
|
Технические характеристики:
| Электрические характеристики КОНТАКТОВ |
Значение |
| Номинальные ток инапряжение коммутации |
10 A при 250 В (AC) / 28 В (DC) |
| Начальное сопротивление |
не более 100 мОм |
| Материал |
серебряный сплав (AgNi) |
| Электрический ресурс |
не менее 105 |
| Механический ресурс (при 300 вкл. / мин) |
не менее 107 |
| Сопротивление пробоя между группами |
не менее 1000 В ~ при токе утечки 1 мАв течение 1 минуты |
| Электрические характеристики обмотки КАТУШКИ |
| Номинальное напряжение питания катушки UN |
постоянный ток |
24 В |
| переменный ток |
220 В |
| Напряжение включения(при 25 °С), не менее |
постоянный ток |
0,80UN |
| переменный ток |
0,80UN |
| Напряжение выключения(при 25 °С), не более |
постоянный ток |
0,10UN |
| переменный ток |
0,30UN |
| Предельное напряжение питания катушки (при 25 °С) |
1,10UN |
| Мощность катушки |
постоянный ток |
2,4 Вт |
| переменный ток |
1,5 ВА |
| Сопротивление пробоя |
не менее 1000 В ~ при токе утечки 1 мАв течение 1 минуты |
| Общие характеристики |
Значение |
| Время включения (при Uном) |
не более 20 мс |
| Время выключения (при Uном) |
не более 20 мс |
| Диапазон рабочих температур |
–55...+70 °С |
| Относительная влажность |
35%...80% RH |
| Атмосферное давление |
86...106 кПа |
| Ударопрочность |
10g (длительность полуволны синусоиды ударного импульса 11 мс) |
| Виброустойчивость |
10...55 Гц (удвоенная амплитуда 1,0 мм) |
| Масса |
не более 17 г |
Модификации:
|
Модификация реле
|
Характеристики
|
| REP-203DL |
24 VDC, 10 А при 250V, 2 перекидных контакта, LED - индикатор |
| REP-207AL |
220 VAC, 10 А при 250V, 2 перекидных контакта, LED – индикатор |
| REP-403DL |
24 VDC, 10 А при 250V, 4 перекидных контакта, LED - индикатор |
| REP-407AL |
220 VAC, 10 А при 250V, 4 перекидных контакта, LED - индикатор |

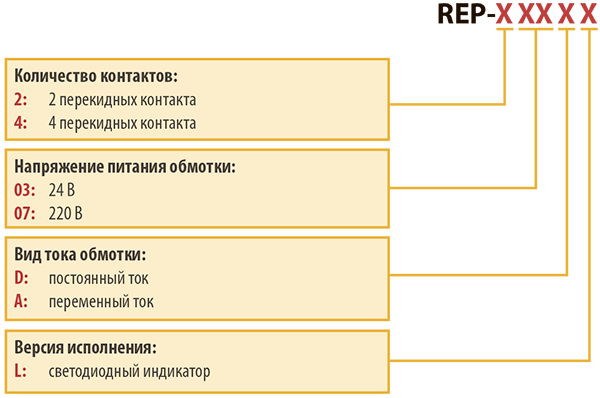

Обозначение при заказе:
Например: REP-207 AL
Вы заказали: 2-контактное промежуточное реле KIPPRIBOR, серия REP с напряжением питания 220 В~, двумя перекидными контактами и светодиодным индикатором.
|
Колодки для монтажа на DIN – рейку или плоскость:
|
|

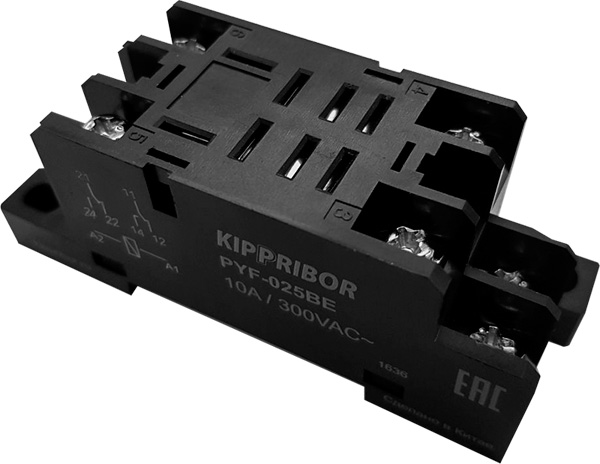

монтажная колодка с винтовыми клеммами PYF-025BE для 2- контактных реле
|
|
|
|

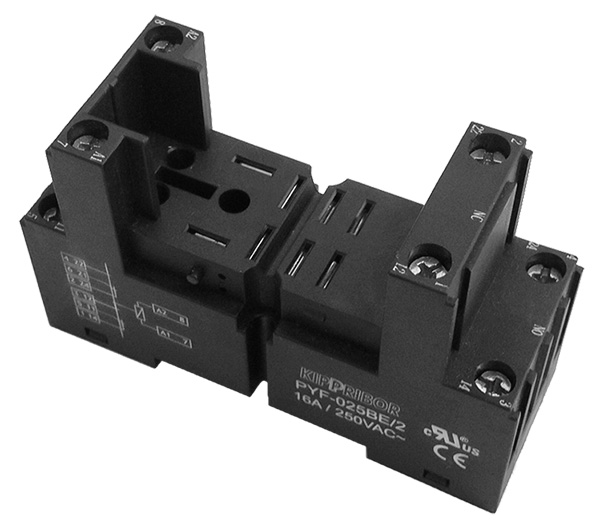

монтажная колодка с винтовыми клеммами PYF-025BE/2 для 2- контактных реле
|
|
|
|

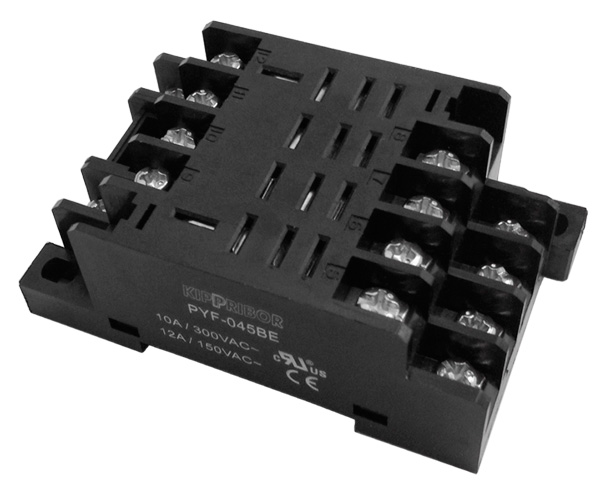

монтажная колодка с винтовыми клеммами PYF-045BE для 4- контактных реле
|
|
|
|
Схема подключения:
|
Габаритные размеры:
|
| Модификации с двумя перекидными контактами |
|
|
|
| Модификации с четырьмя перекидными контактами |
|
|
|
|
