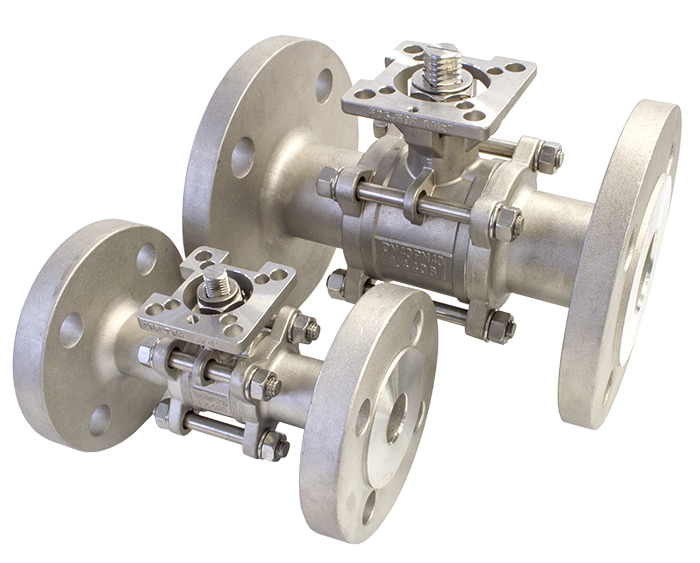

Шаровые краны KIPVALVE серии V158 изготовлены из нержавеющей стали и применяются для управления потоками жидкостей и газов. Шаровые краны KIPVALVE серии V158 предлагаются в модификации V158F00 - полнопроходные и V158F60 - регулирующие. Находят применение в химической и пищевой промышленности, в системах водоснабжения, отопления, автоматического контроля потока, расхода, уровня.
Преимущества шаровых кранов KIPVALVE серии V158
- Присоединительный фланец по ISO 5211;
- Толщина стенки корпуса по EN 12516-1/2/3, ANSI B16.34;
- Испытание давлением: по EN 12266
- Строительная длина: по EN 558-1 F1;
- Детали корпуса изготовлены по технологии прецизионного литья;
- Конструкция штока препятствует выбиванию его давлением.
Технические характеристики шаровых кранов KIPVALVE серии V158
| Модель шарового крана |
V158F00 |
V158F60 |
| Тип крана |
полнопроходной |
регулирующий (V-порт 60°) |
| Номинальный диаметр (Dn) |
15, 20, 25, 32, 40, 50, 65, 80, 100 мм |
| Тип управления |
механическое, пневматический или электрический поворотный привод |
| Направление потока |
реверсивное |
| Тип монтажа |
трубный монтаж |
| Положение при сборке |
любое |
| Присоединение |
фланцевое (по стандарту EN 1092-1 PN40) |
| Рабочая среда |
вода, пар, нейтральные газы |
| Рабочее давление (CWP1) |
36,4 бар |
| Температура рабочей среды |
–20…+180°С |
1- CWP (Cold Working Pressure) - максимально допустимое давление при температуре окружающего воздуха -7...+38 °C.
Момент страгивания шаровых кранов KIPVALVE серии V1582
| Номинальный диаметр крана (Dn) |
Момент страгивания,Н•м |
| V158F00 |
V158F60 |
| 15 |
8,4 |
12,6 |
| 20 |
14,4 |
21,6 |
| 25 |
24 |
36 |
| 32 |
25,2 |
38,4 |
| 40 |
39,6 |
60 |
| 50 |
54 |
81,6 |
| 65 |
84 |
126 |
| 80 |
144 |
216 |
| 100 |
240 |
360 |
2- Момент страгивания – минимальное значение крутящего момента, который нужно приложить к штоку крана, для его гарантированного открытия и закрытия.
Материалы конструкции шаровых кранов KIPVALVE серии V158
| Элемент конструкции |
Материал |
Номер позиции на чертеже |
| Корпус |
нержавеющая сталь 1.4408/EN 1503-1 |
1 |
| Шар |
нержавеющая сталь CF8M/EN 1503-2 |
4 |
| Шток |
нержавеющая сталь SS316 |
5 |
| Порты |
нержавеющая сталь 1.4408/EN 1503-1 |
9 |
| Уплотнение шара (седло) |
RTFE для V158F00; PTFE+50% нержавеющей стали SS316 для V158F60 |
12 |
| Упорное кольцо |
RTFE |
13 |
| Уплотнение штока |
RTFE |
14 |
| Прижимная втулка |
Нержавеющая сталь SS304 |
16 |
| Рукоятка |
Нержавеющая сталь SS304 |
19 |
| Накладка на рукоятке |
Пластик |
21 |
| Гайка штока |
Нержавеющая сталь SS304 |
22 |
| Шайба рукоятки |
Нержавеющая сталь SS304 |
23 |
| Гайка рукоятки |
Нержавеющая сталь SS304 |
24 |
| Блокирующая скоба |
Нержавеющая сталь SS304 |
28 |
| Шайба штока |
Нержавеющая сталь SS304-CSP |
29 |
| Стопорная шайба |
Нержавеющая сталь SS304 |
30 |
| Уплотнительное кольцо |
Витон (VITON) |
31 |
| Грундбукса |
PTFE+25% стекловолокна |
32 |
| Болты корпуса |
Нержавеющая сталь SS304 |
35 |
| Шайбы корпуса |
Нержавеющая сталь SS304 |
36 |
| Гайки корпуса |
Нержавеющая сталь SS304 |
37 |

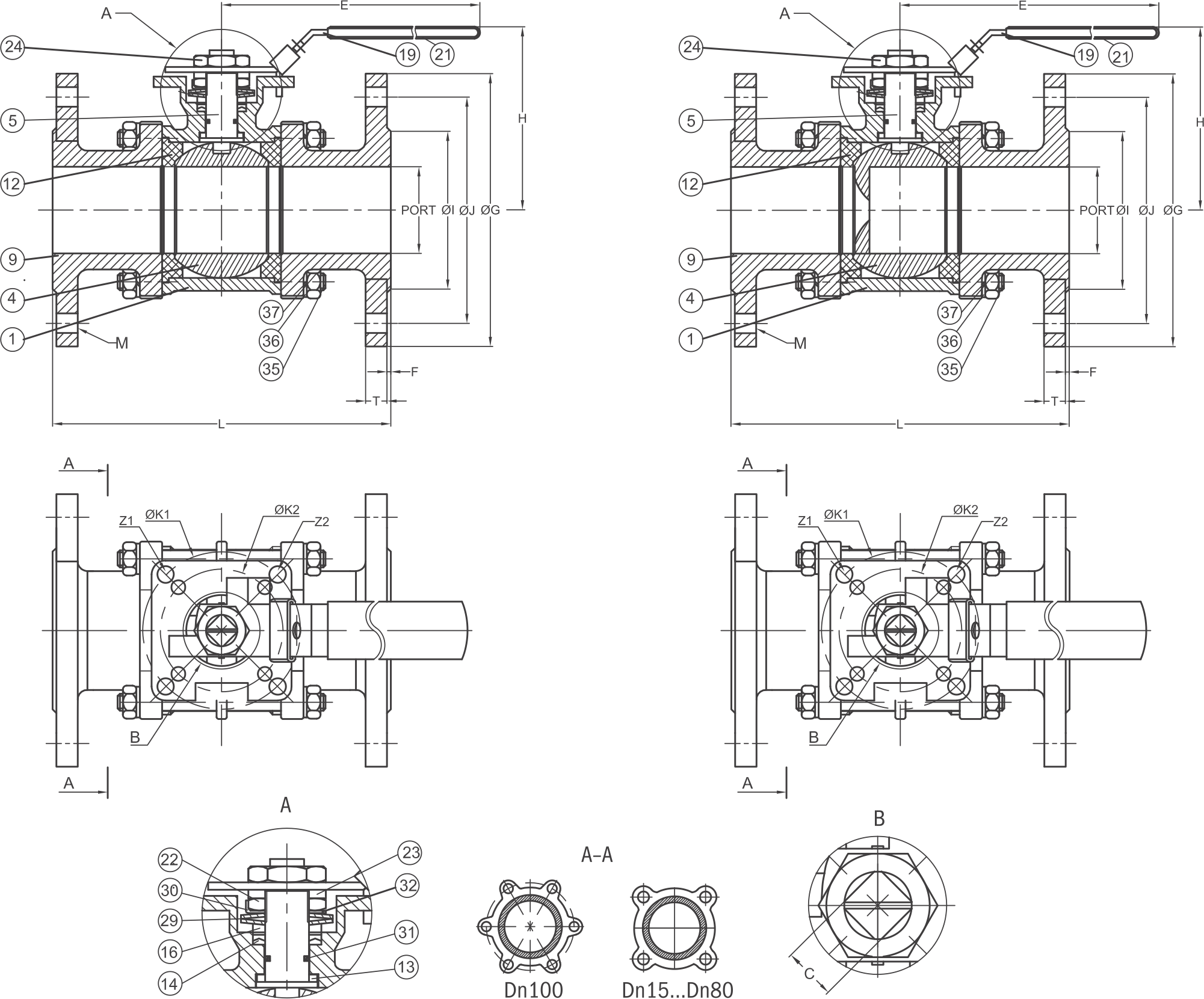

Габаритные размеры шаровых кранов KIPVALVE серии V158
Dn
крана |
Фланец по ISO5211 |
Размер, мм |
| PORT |
L |
E |
H |
C |
ØG |
ØJ |
ØI |
T |
F |
ØM
4 отв |
ØK1 |
ØK2 |
ØZ1
4 отв |
ØZ2
4 отв |
| 15 |
F03, F05 |
15 |
130 |
112 |
74,0 |
9 |
95 |
65 |
45 |
16 |
2 |
14 |
50 |
36 |
6,5 |
5,5 |
| 20 |
F03, F05 |
20 |
150 |
112 |
81,0 |
9 |
105 |
75 |
58 |
18 |
2 |
14 |
50 |
36 |
6,5 |
5,5 |
| 25 |
F03, F05 |
25 |
160 |
136 |
90,5 |
9 |
115 |
85 |
68 |
18 |
2 |
14 |
50 |
36 |
6,5 |
5,5 |
| 32 |
F03, F05 |
32 |
180 |
185 |
98,7 |
9 |
140 |
100 |
78 |
18 |
2 |
18 |
50 |
36 |
6,5 |
5,5 |
| 40 |
F05, F07 |
40 |
200 |
198 |
115,3 |
14 |
150 |
110 |
88 |
18 |
3 |
18 |
70 |
50 |
8,5 |
6,5 |
| 50 |
F05, F07 |
50 |
230 |
198 |
124,0 |
14 |
165 |
125 |
102 |
20 |
3 |
18 |
70 |
50 |
8,5 |
6,5 |
| 65 |
F07, F10 |
65 |
290 |
267 |
155,0 |
17 |
185 |
145 |
122 |
22 |
3 |
18 |
102 |
70 |
10,5 |
8,5 |
| 80 |
F07, F10 |
80 |
310 |
267 |
208,0 |
17 |
200 |
160 |
138 |
24 |
3 |
18 |
102 |
70 |
10,5 |
8,5 |
| 100 |
F07, F10 |
100 |
350 |
322 |
216,0 |
17 |
135 |
190 |
162 |
27 |
3 |
22 |
102 |
70 |
10,5 |
8,5 |

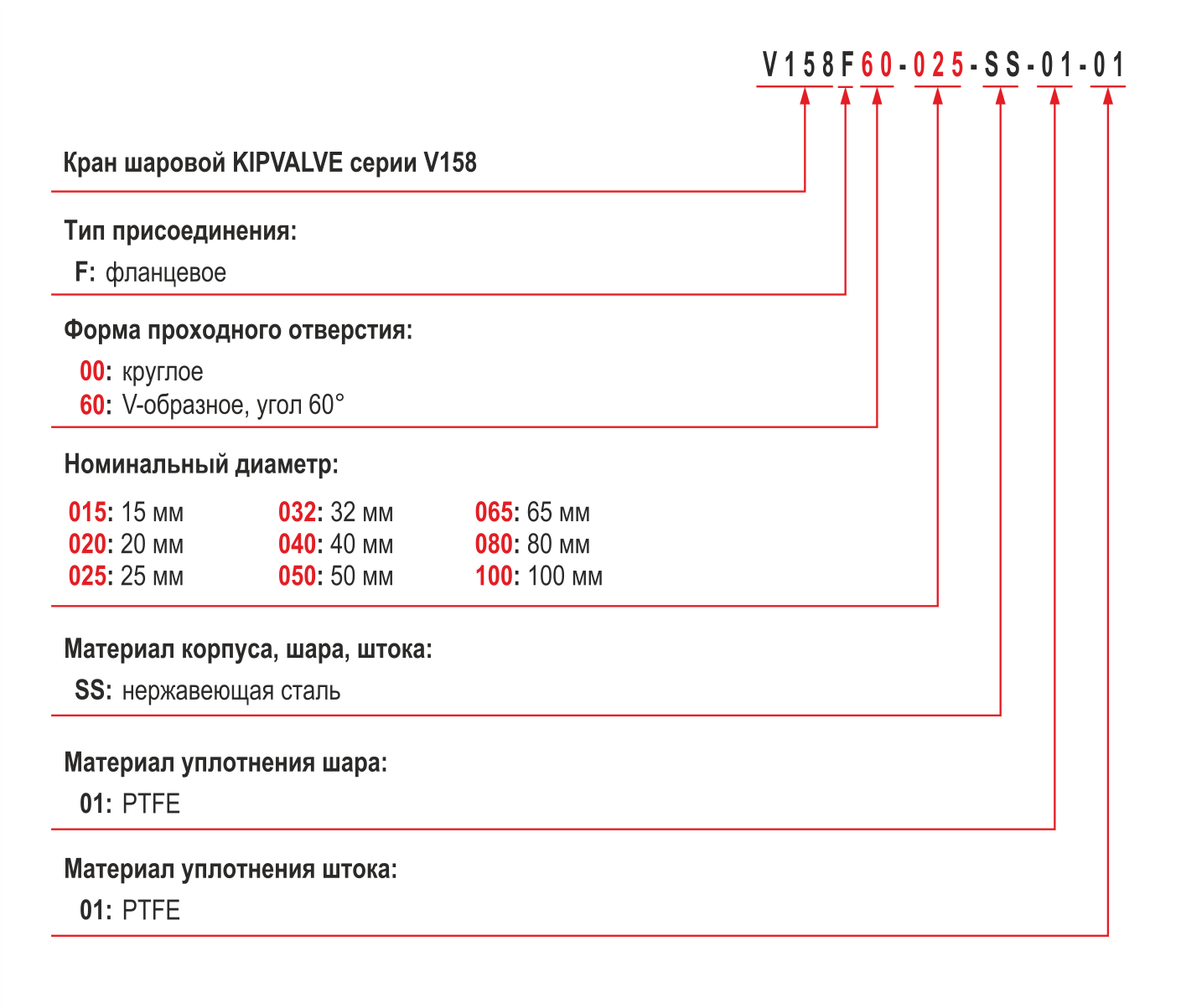

Обозначение при заказе шаровых кранов KIPVALVE серии V158
Пример заказа:
V158F60-025-SS-01-01
Вы заказали: шаровой кран KIPVALVE серии V158, регулирующий (модификация F60), номинальный диаметр 25 мм, материал корпуса, шара, штока – нержавеющая сталь, материал уплотнения шара – PTFE, материал уплотнения штока – PTFE.
|
