Используются как элемент развязки между устройством управления (регулятором температуры, ПЛК,
бесконтактным датчиком и пр.) и нагрузкой, а также для создания логических
релейных схем.

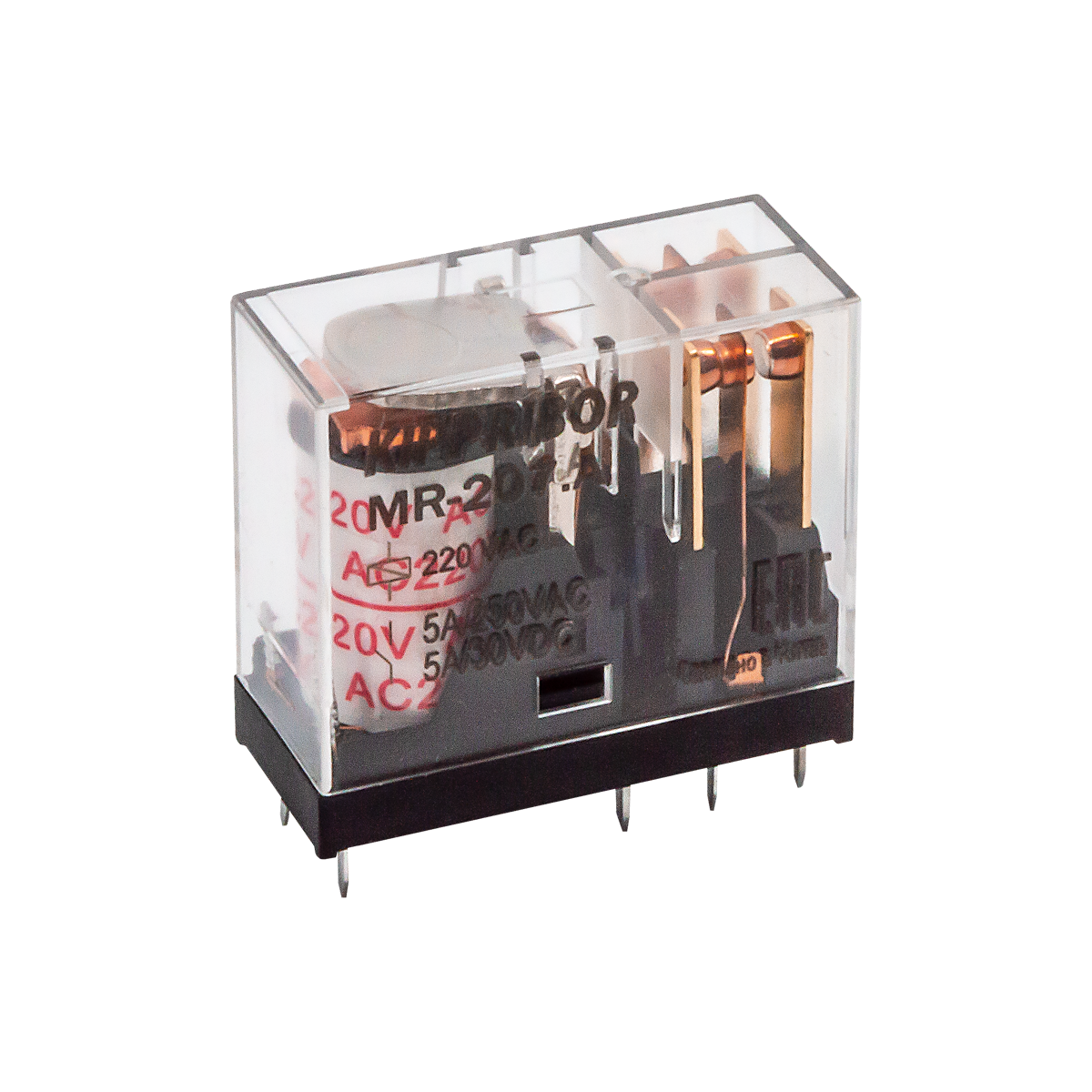

Промежуточные реле серии MR выполнены в компактном корпусе шириной всего
12,6 мм из прозрачного полимера. Несмотря на миниатюрные размеры
промежуточных реле KIPPRIBOR серии MR, они обладают довольно мощными контактами. Это
позволяет устанавливать их взамен многих общепромышленных реле и сэкономить при
этом пространство в шкафу для монтажа.
Промежуточные реле серии MR могут монтироваться на DIN-рейку высотой 35 мм,
при помощи колодок для монтажа, и на печатные платы методом пайки. Исполнение
контактных «ножек» реле KIPPRIBOR серии MR под пайку дает возможность использовать
их для замены внутренних реле различных устройств (регуляторов температуры,
программируемых реле, ПЛК и пр.).
|
 |
|
|
Промежуточные реле KIPPRIBOR серии MR
позволяют коммутировать и переключать электрические цепи
управления постоянного и переменного тока.
|
|
Преимущества компактных промежуточных реле KIPPRIBOR серии MR:
|
|
Значительно меньшие габариты реле при сопоставимых токах
|
|
|
|
Полная совместимость с реле данного типа других производителей
(в соответствии с ГОСТ 11152–82)
|
|
|
|
|
Монтаж на DIN-рейку или печатную плату
|
|
|
|
Ширина монтажной колодки — всего 16 мм
|
|
Технические характеристики компактных промежуточных реле KIPPRIBOR серии MR:
| Характеристика |
Значение |
| Время включения (при Uном.) |
не более 20 мс |
| Время выключения (при Uном.) |
не более 20 мс |
| Диапазон рабочих температур |
-55…+70 °С |
| Относительная влажность |
35…80% RH |
| Атмосферное давление |
86…106 кПа |
| Ударопрочность |
10 g (длительность полуволны синусоиды ударного импульса 11 мс) |
| Виброустойчивость |
10…55 Гц (удвоенная амплитуда 1,0 мм) |
| Масса |
не более 17 г |
1000 мВт (10 В/10 мА)
| Электрические характеристики КОНТАКТОВ |
Постоянный ток (DC) |
Переменный ток (АС) |
|
Номинальный ток (для категорий эксплуатации AC-1, DC-1)
|
5 A при 30 В |
5 A при 250 В |
| Начальное сопротивление |
не более 100 мОм |
| Минимальная коммутируемая нагрузка |
1000 мВт (10 В/10 мА) |
| Материал |
серебряный сплав (AgSnO2) |
| Электрический ресурс |
не менее 105 |
| Механический ресурс |
не менее 107(при 300 вкл./мин) |
| Сопротивление пробоя между группами контактов |
не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты |
| Электрические характеристики КАТУШКИ |
Постоянный ток (DC) |
Переменный ток (АС) |
| Номинальное напряжение питания Uном. |
12/24 В* |
220 В* |
| Напряжение включения |
не менее 0,75 Uном. (при 25 °С) |
0,80 Uном. |
| Напряжение выключения |
не более 0,10 Uном. (при 25 °С) |
0,30 Uном. |
| Предельное напряжение питания |
1,10 Uном. (при 25 °С) |
| Мощность |
0,53 Вт |
1,0 ВА |
| Сопротивление пробоя между контактами и катушкой |
не менее 1500 В ~ при токе утечки 1 мА в течение 1 минуты |
* выбирается при заказе
Конструктивные особенности и монтаж компактных промежуточных реле KIPPRIBOR серии MR:
 |
 |

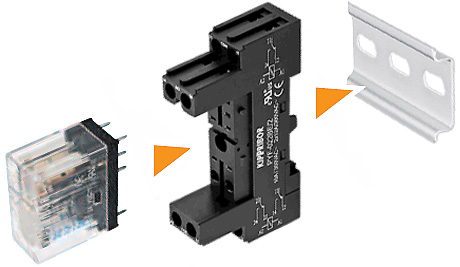

Реле KIPPRIBOR серии MR монтируются как на DIN-рейку
стандарта 35 мм, при помощи монтажных колодок, так и на печатную плату методом
пайки. |
Реле KIPPRIBOR серии MR выполнены в прозрачном корпусе шириной всего 16 мм.
 |
Несмотря на свои миниатюрные размеры, промежуточные реле KIPPRIBOR серии MR имеют
достаточно мощные контакты.
|

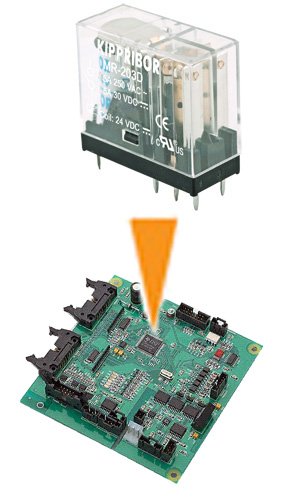

| Исполнение «ножек» реле серии MR под пайку позволяет применять
их для замены вышедших из строя выходных реле различных приборов (терморегуляторов,
контроллеров, программируемых реле и пр.). |
|
|
Компактный корпус позволяет использовать реле серии MR взамен большинства
общепромышленных реле, экономя тем самым пространство при монтаже.
|
Модификации компактных промежуточных реле KIPPRIBOR серии MR:
| Модификация |
Краткое описание |
Позиция |
| MR-202.D |
Интерфейсное реле, 2CO 5A, катушка 12VDC, без индикации |
Складская |
| MR-203.D |
Интерфейсное реле, 2CO 5A, катушка 24VDC, без индикации |
Складская |
| MR-204.D |
Интерфейсное реле, 2CO 5A, катушка 60VDC, без индикации |
Под заказ |
| MR-202.А |
Интерфейсное реле, 2CO 5A, катушка 12VAC, без индикации |
Под заказ |
| MR-203.A |
Интерфейсное реле, 2CO 5A, катушка 24VAC, без индикации |
Складская |
| MR-207.А |
Интерфейсное реле, 2CO 5A, катушка 220VAC, без индикации |
Складская |
|

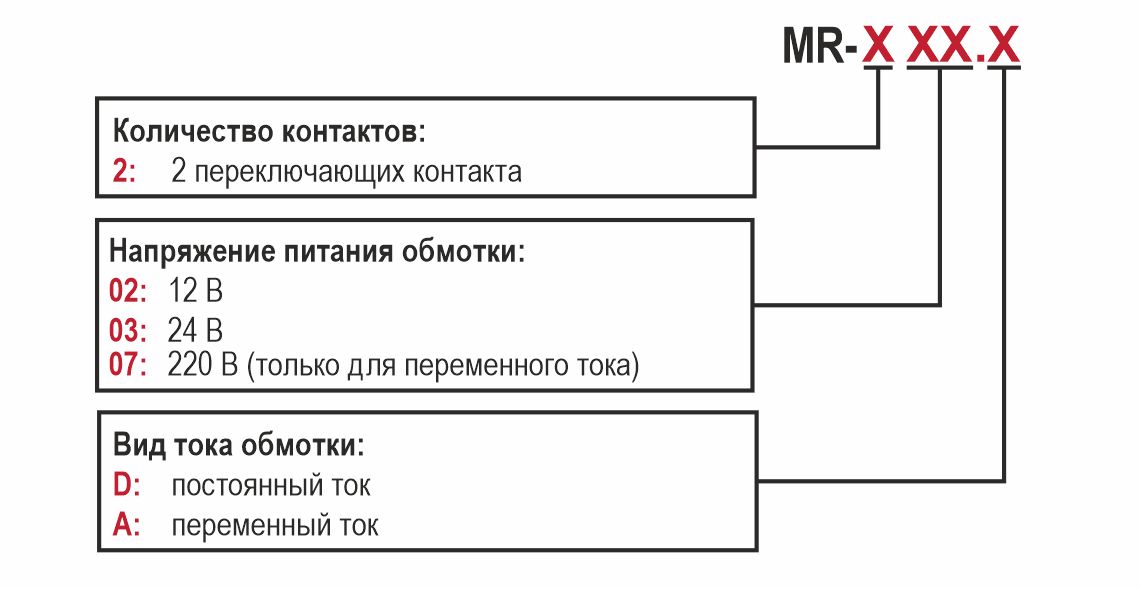

Обозначение при заказе компактных промежуточных реле KIPPRIBOR серии MR:
Например: MR-203.D
Вы заказали: промежуточное реле KIPPRIBOR серии MR с двумя
перекидными контактами, напряжением питания катушки 24 VDC.
|

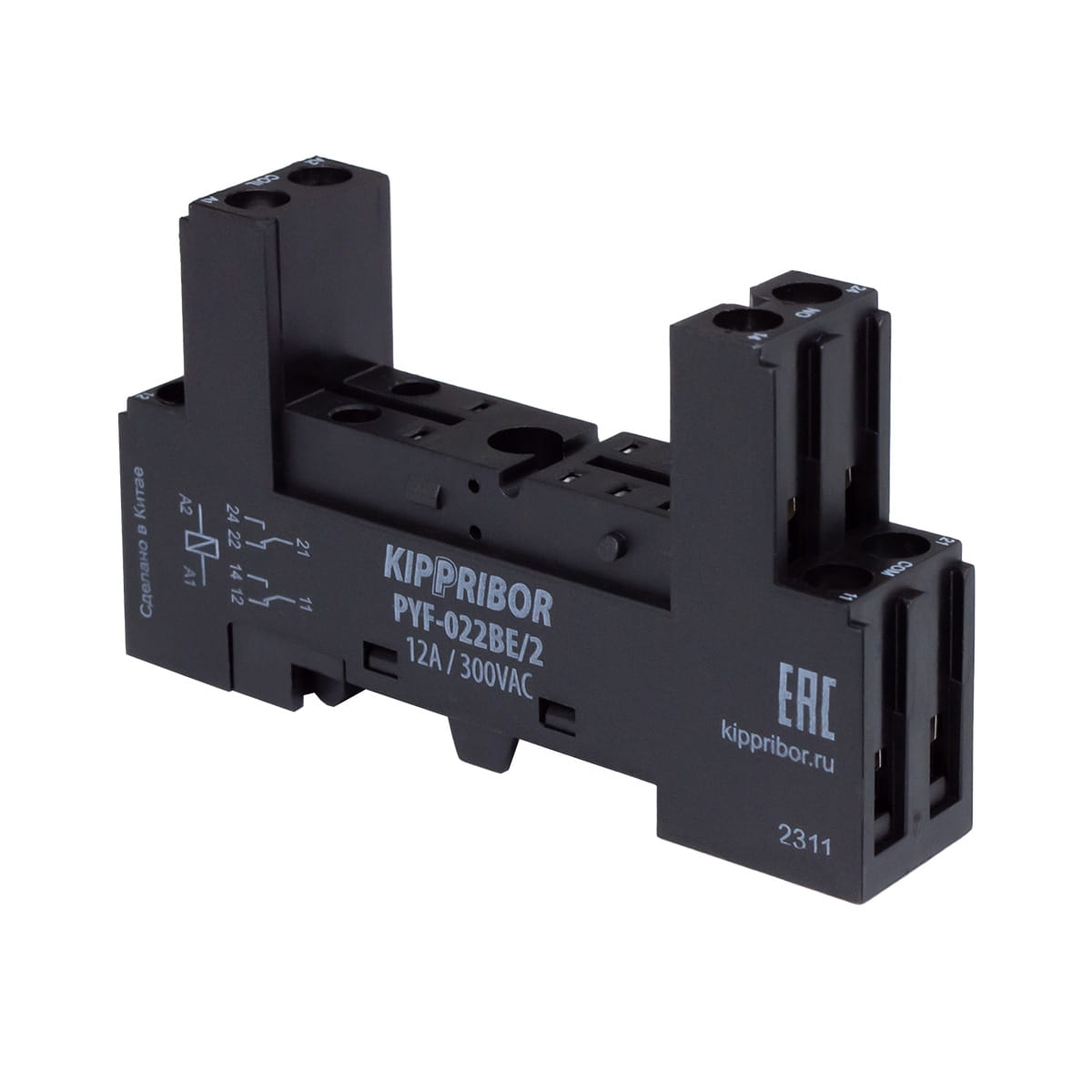

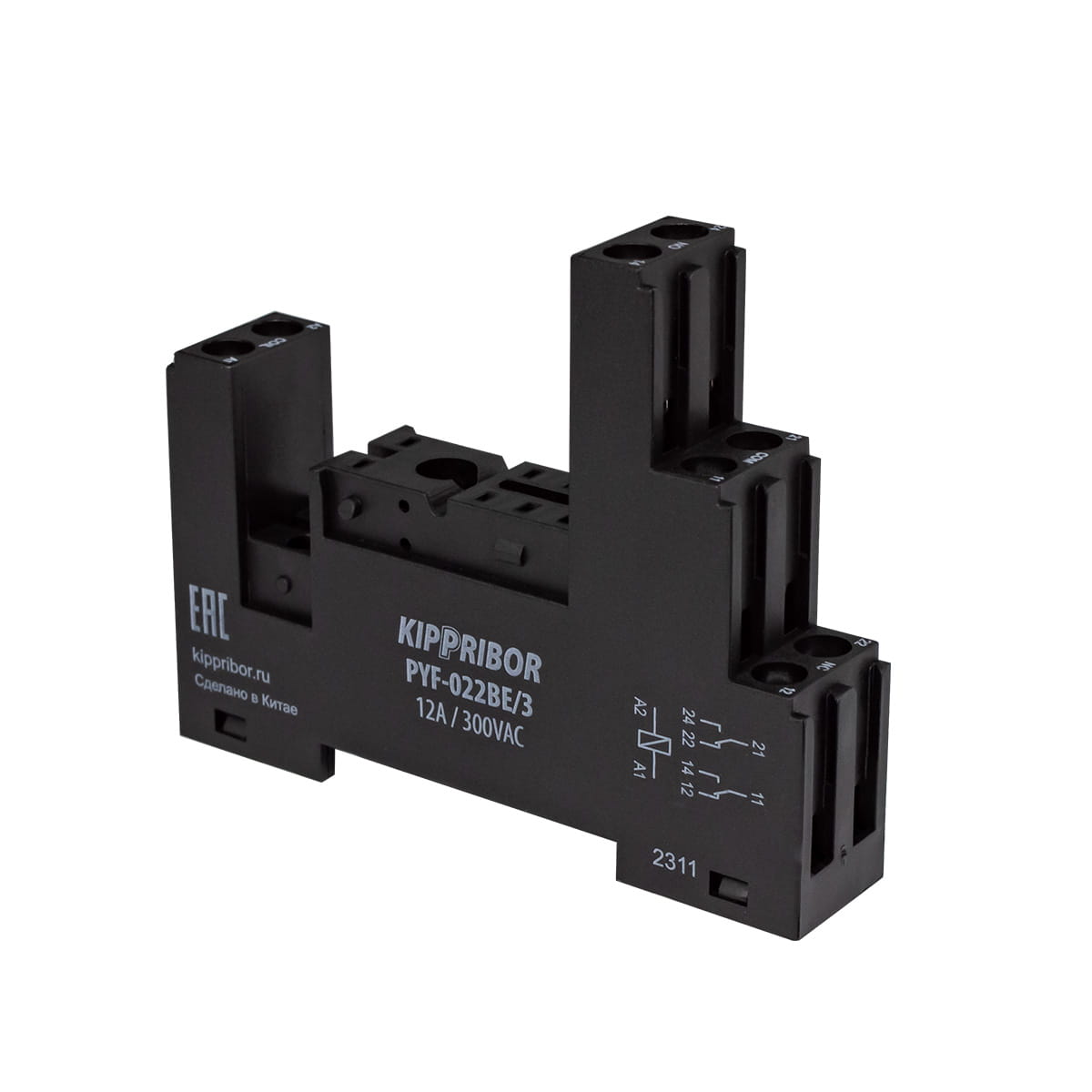

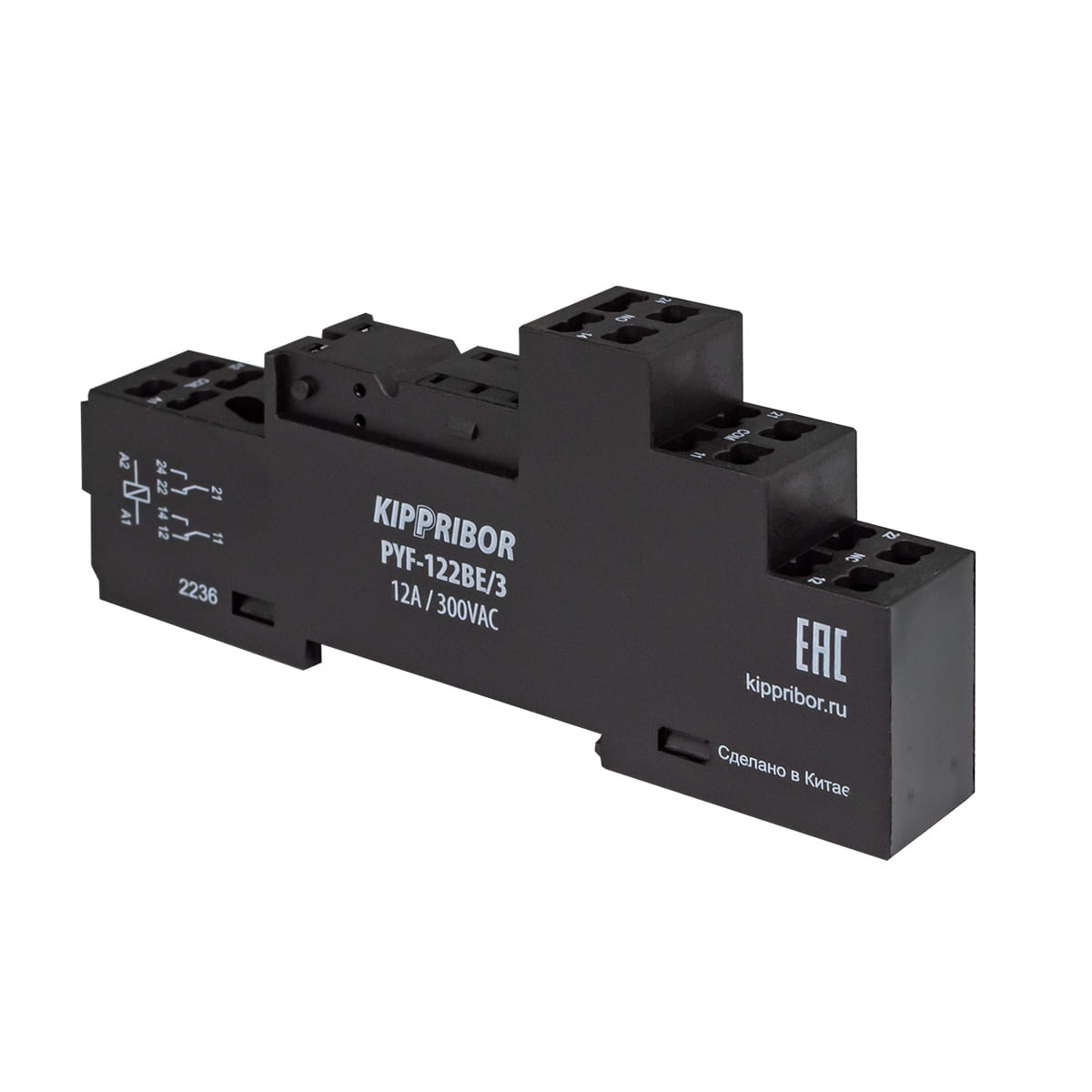

Колодки для монтажа на DIN — рейку:
|
|

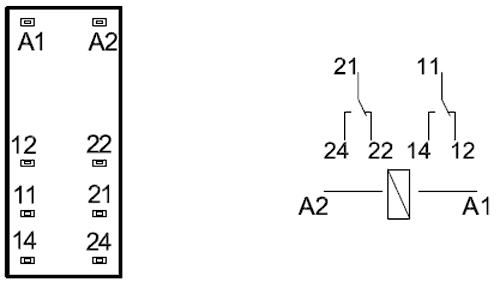

Схема подключения компактных промежуточных реле KIPPRIBOR
серии MR:
|

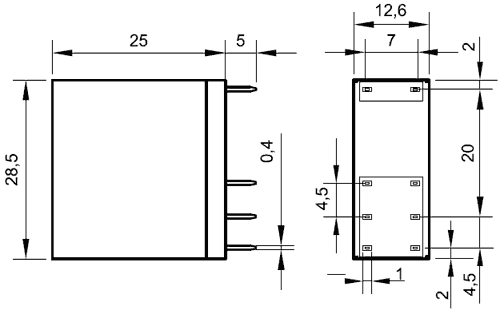

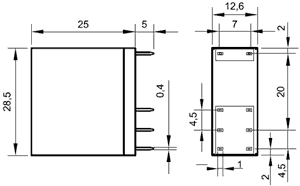

Габаритные размеры компактных промежуточных реле KIPPRIBOR
серии MR:
|
|
