Флажковые ротационные датчики (сигнализаторы) уровня ФРДУ

Предназначены для контроля предельного или промежуточного уровня сыпучих материалов. Основной функцией ротационных датчиков уровня является формирование дискретного управляющего сигнала при достижении контролируемым материалом необходимого уровня. Основной особенностью ротационных сигнализаторов уровня ФРДУ является возможность работать со сложными материалами, в которых датчики уровня другого типа не способны нормально функционировать. В первую очередь к таким материалам можно отнести все материалы склонные к налипанию, например, мука сахар, цемент, сухие строительные смеси и т.д., а также материалы с крупными фракциями, например, уголь, песок, щебень и т.д. Ротационные датчики уровня ФРДУ наиболее широко применяются в пищевой, химической, горнодобывающей и зерноперераба-тывающей отраслях промышленности для контроля уровня следующих материалов: Сырьё для производства изделий из ПВХ и ПЭТ (ПВХ гранулят, ПЭТ гранулы); Различные строительные материалы (цемент, гипс, готовые сухие смеси, песок, щебень); Сыпучие пищевые продукты (мука, сахар, крахмал) Сельскохозяйственные продукция (зерновые культуры, подсолнечник, комбикорма) Древесные сыпучие материалы (опилки, стружка, пелетные гранулы)

Принцип действия ротационных датчиков (сигнализаторов) уровня ФРДУ:

В корпусе датчика установлен электродвигатель с редуктором. Вал датчика соединяется с выходным валом редуктора при помощи пружинной или магнитной муфты (см. технические характеристики датчиков). Соединительная муфта защищает редуктор от механического повреждения при принудительном повороте вала под действием внешних усилий.

Электродвигатель с редуктором образуют эксцентриковую систему, которая зафиксирована пружиной растяжения. Если лопасть датчика не соприкасается с сыпучим материалом, то крутящий момент передается от двигателя к редуктору, а от редуктора к валу с лопастью. Как только лопасть соприкасается с сыпучим материалом, вал датчика останавливается, а эксцентриковая система «электродвигатель-редуктор», преодолевая сопротивление пружины, приводит в действие микропереключатели, отключает питание электродвигателя и переключает выходной контакт датчика.

Как только лопасть датчика освобождается от сыпучего материала, эксцентриковая система «электродвигатель-редуктор» под действием пружины растяжения возвращается в исходное положение, освобождая микропереключатели. При этом возобновляется подача напряжения питания на электродвигатель, а выходной контакт датчика переключается в исходное состояние. После этого вал датчика с лопастью вновь начинает вращаться.



---

Технические характеристики ротационных датчиков уровня ФРДУ:



Параметр	Значение параметра
Фото	КОМПАКТНЫЙ		СТАНДАРТНЫЙ			ВЫСОКОТЕМПЕРАТУРНЫЙ
	ФРДУ-Т1-10Р-11-220VAC	ФРДУ-Т1-10Р-11-24VDC	ФРДУ-Т2-10Р-01-24VDC	ФРДУ-Т2-10Р-01-220VAC	ФРДУ-Т2-10Ф-01-220VAC	ФРДУ-Т2-20Ф-02-Т200-220VAC	ФРДУ-Т2-20Ф-02-Т250-220VAC
Тип лопасти	Т-образная складывающаяся		Т-образная жесткая			Прямоугольная
Размер лопасти (ШхВ)	130х20 мм		100х40 мм			65х100 мм
Чувствительность	От 200 г/л 5 регулировочных положений		От 400 г/л 4 регулировочных положения
Присоединение	3/4” PF		G1”		Фланец
Напряжение питания двигателя	220 VAC	24VDC		220 VAC
Мощность двигателя	1,5 Вт		3 Вт
Крутящий момент двигателя	4,9 Н·см		1 Н·м
Присоединения вала к редуктору	Через магнитную муфту		Через пружинную муфту
Скорость вращения двигателя	1 об. /мин.
Тип контакта		Переключающий
Мощность контакта	5 А при 250 VAC	30 VAC / 5A		5 А при 250 VAC
Тип электрического подключения	Кабельный вывод 60 см		Винтовые клеммы
Температура эксплуатации	-30…+80 °C					-30…+200 °C	-30…+250 °C



---

Регулировка чувствительности ротационных датчиков уровня ФРДУ:

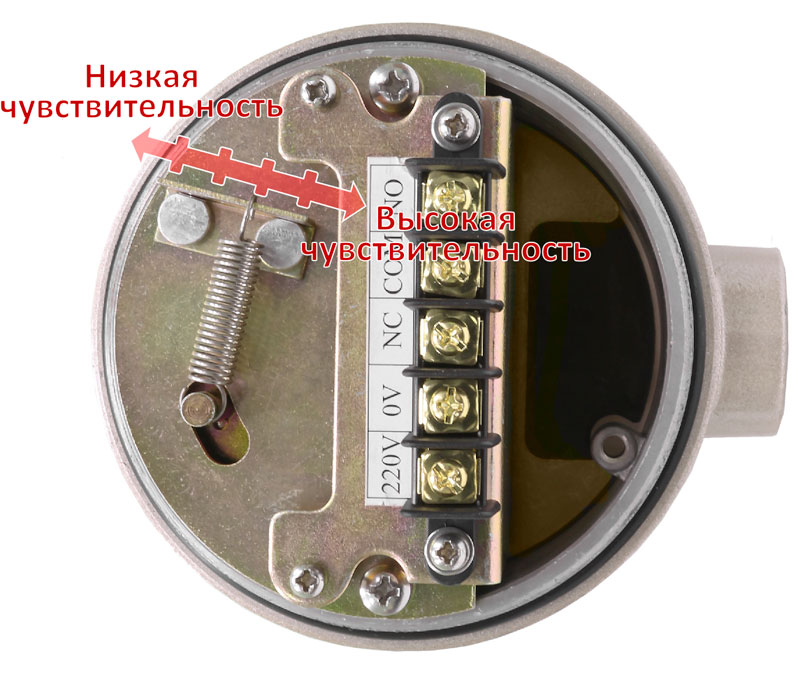

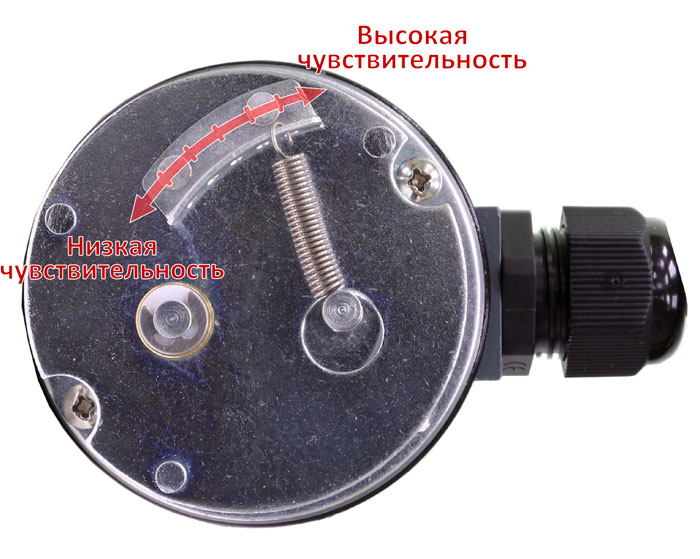

Регулировка чувствительности датчика осуществляется при помощи изменения жесткости пружины, прижимающей эксцентриковую систему «электродвигатель-редуктор». Для изменения жесткости пружины её необходимо перецепить в одно из отверстий крепежной скобы. Датчики ФРДУ в компактном корпусе имеют пять ступеней регулировки чувствительности, а датчики ФРДУ в стандартном корпусе имеют четыре ступени регулировки чувствительности.

Датчики ФРДУ в компактном корпусе	Датчики ФРДУ в стандартном корпусе

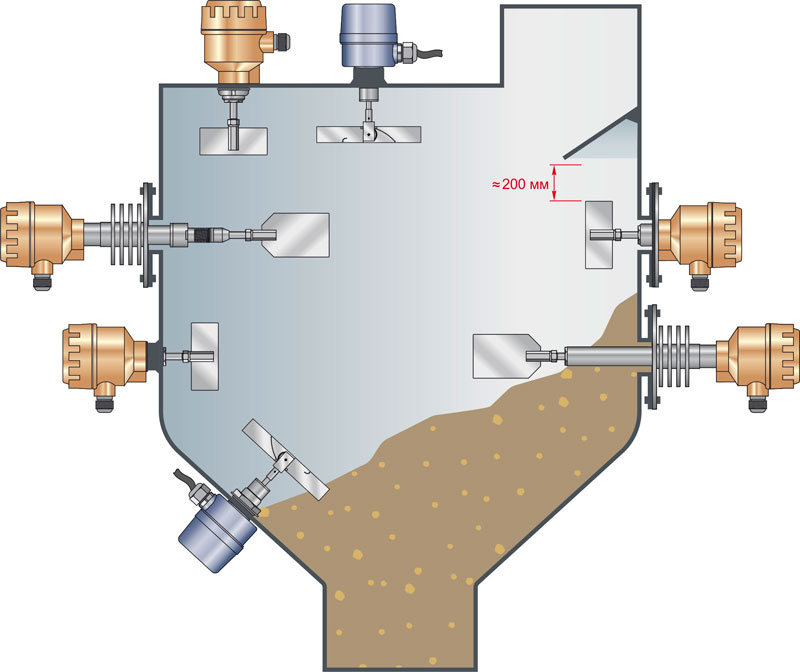

Схема установки ротационных датчиков уровня ФРДУ:



---

Габаритные размеры ротационных датчиков уровня ФРДУ:

ФРДУ-Т1-10Р-11-220VAC/24VDC (компактный корпус)	ФРДУ-Т2-10Р-01-220VAC/24VDC	ФРДУ-Т2-10Ф-01-220VAC



ФРДУ-T2-20Ф-02-T200-220VAC	ФРДУ-T2-20Ф-02-T250-220VAC

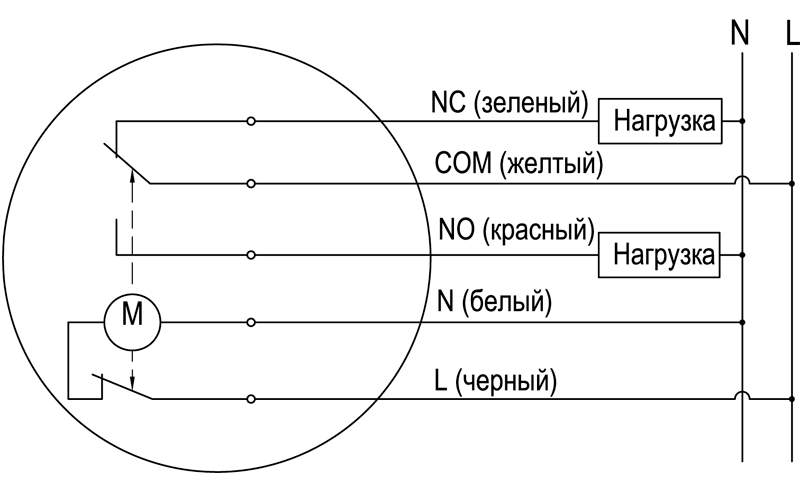

Схема подключения ротационных датчиков уровня ФРДУ:

ФРДУ в компактном корпусе 220VAC	ФРДУ в стандартном корпусе 220VAC

ФРДУ в компактном корпусе 24VDC	ФРДУ в стандартном корпусе 24VDC







---

Расшифровка условного обозначения ротационных датчиков уровня ФРДУ:

Опционально крепление датчиков в емкости через резьбовое присоединение с бобышкой – для ФРДУ-Т1-10Р использовать БП.ТА.1.СТ20.G3/4.25, для ФРДУ-Т2-10Р использовать БП.ТА.1.СТ20.G1.25 (бобышка докупается отдельно)
