Назначение
|
|
Промышленный манометр, устойчивый к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащен электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления.
Электроконтактная группа оснащена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значений уставки).
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
|
|
Технические характеристики
|
|
|
|
Характеристика
|
Значение
|
|
Диаметр корпуса
|
100, 150 мм
|
|
Класс точности
|
1,5
|
|
Диапазон показаний давлений
|
ТМ: 0…0,1*/0,16*/0,25*/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60/100* МПа
|
|
ТВ*: -0,1…0 МПа
|
|
ТМВ*: -0,1…0,15/0,3/0,5/0,9/1,5/2,4 МПа
|
|
Рабочие диапазоны
|
Постоянная нагрузка: ¾ шкалы
|
|
Переменная нагрузка: 2/3 шкалы
|
|
Кратковременная нагрузка: 110% шкалы
|
|
Диапазон рабочих температур
|
Окружающая среда:
-60…+60 °C.
Измеряемая среда
-30…+150 °C (без заполнения)
-30…+100 °C (с заполнением)
|
|
Электрическая схема
|
двухконтактная Исп. III (ЛРПР)*, Исп. IV (ЛЗПЗ)*, Исп. V (ЛРПЗ) или Исп. VI (ЛЗПР)*
|
|
Тип контактов
|
с магнитным поджатием, серебряное покрытие
|
|
Максимальное напряжение
|
-220 В, ~380 В
|
|
Максимальный ток
|
1 A
|
|
Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний
|
±4
|
|
Корпус
|
IP65, нержавеющая сталь
|
|
Кольцо
|
нержавеющая сталь, байонетное
|
|
Штуцер, чувствительный элемент, трибко-секторный механизм
|
нержавеющая сталь
|
|
Циферблат
|
Алюминий, шкала черная на белом фоне
|
|
Стекло
|
органическое
|
|
Присоединение
|
Радиальное
|
|
Резьба присоединения
|
M20×1,5 или G½ (под заказ)
|
|
Марка стали
|
Корпус, кольцо — 08Х18Н10
|
* - под заказ
Обозначение при заказе
|
|
ТМ
|
|
5
|
|
2
|
|
1
|
|
P.
|
|
0
|
|
5
|
|
0−10МПа
|
.
|
M20×1,5
|
.
|
1,5
|
|
Тип
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Манометр
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр корпуса
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
«5» — 100 мм
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Материал корпуса
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
«2» — нержавеющая сталь
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Материал штуцера и чувствительного элемента
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
«1» — нержавеющая сталь
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Присоединение
|
|
|
|
|
|
|
|
|
|
|
|
|
«Р» — радиальное
|
|
|
|
|
|
|
|
|
|
|
|
Гидрозаполнение
|
|
|
|
|
|
|
|
|
|
«0» — нет
|
|
|
|
|
|
|
|
|
|
Электроконтактная приставка
|
|
|
|
|
|
|
|
|
«5» — - исполнение V (ЛРПЗ)
|
|
|
|
|
|
|
|
Диапазон показаний давлений
|
|
|
|
|
|
|
0…0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60/100 МПа
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Резьба присоединения
|
|
|
|
|
M20×1,5
|
|
|
|
Класс точности
|
|
|
1,5
|

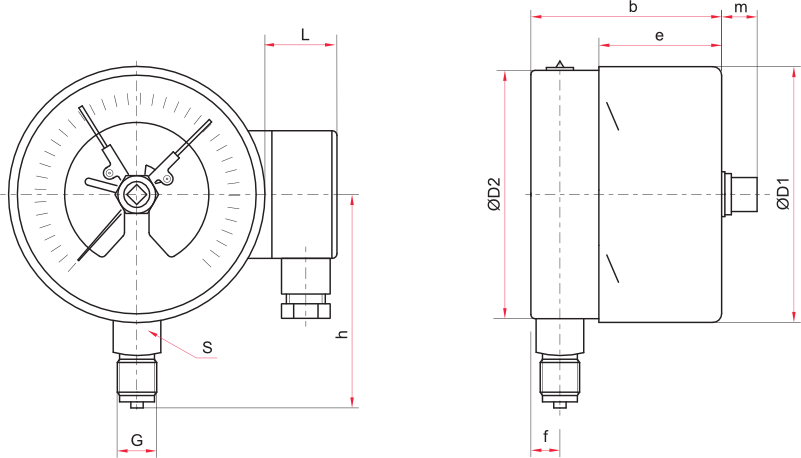

Габаритные размеры
| Основные размеры (мм), вес (кг), объем (мл) |
| ∅ |
D1 |
D2 |
b |
e |
h |
f |
m |
L |
S |
G |
Вес |
Вес с заполнением |
Объем заполняющей жидкости |
| 100 |
101 |
99 |
87 |
54 |
92 |
14 |
12 |
41 |
22 |
M20×1,5 |
0,90 |
1,38 |
500 |
| 150 |
149 |
147 |
87 |
55 |
115 |
14 |
12 |
41 |
22 |
1,41 |
2,85 |
1500 |

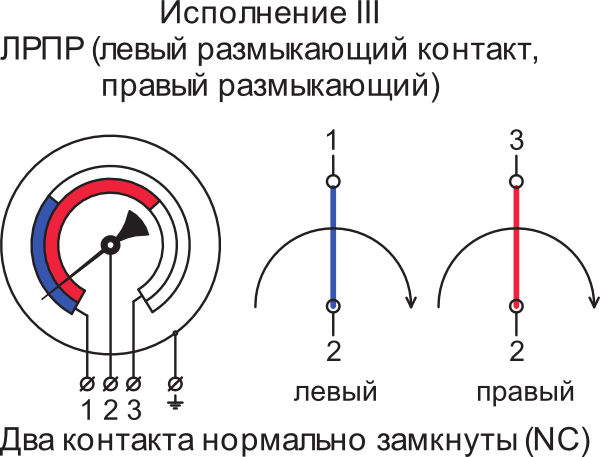

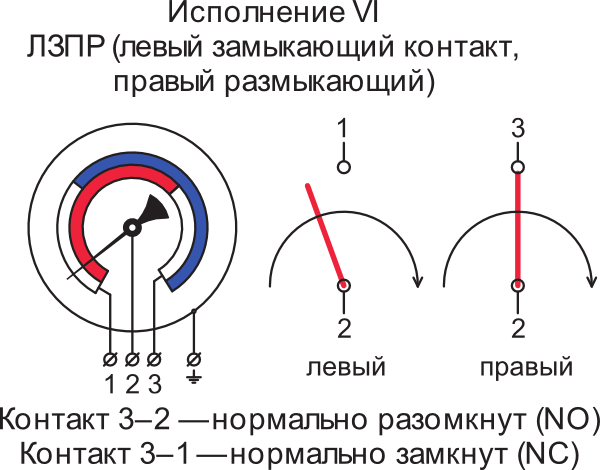

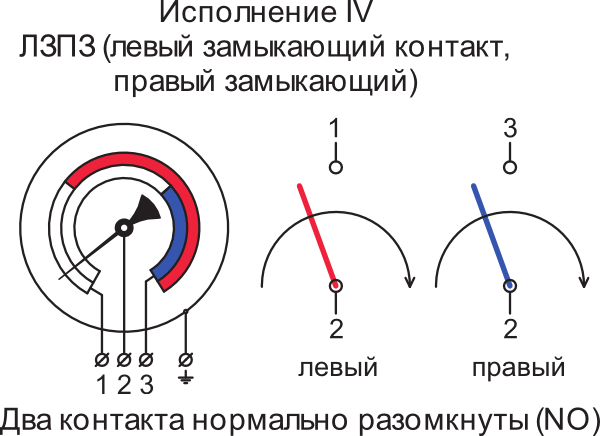

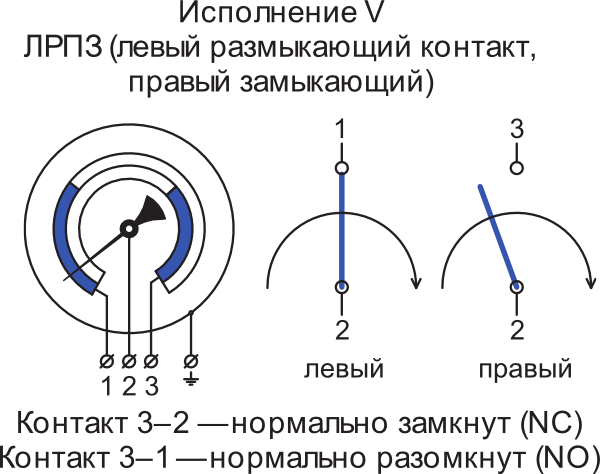

Принципиальные электрические схемыg
Положения коммутации, указанные на схемах, справедливы, когда стрелка находится между «0» и левой уставкой
| Положение стрелки |
Исполнение III |
Исполнение IV |
Исполнение V |
Исполнение VI |
| До левой уставки |
оба замкнуты |
оба разомкнуты |
3−2 замкнут; 3−1 разомкнут |
3−2 разомкнут; 3−1 замкнут |
| Между уставками |
3−2 разомкнут; 3−1 замкнут |
3−2 замкнут; 3−1 разомкнут |
оба разомкнуты |
оба замкнуты |
| После правой уставки |
оба разомкнуты |
оба замкнуты |
3−2 разомкнут; 3−1 замкнут |
3−2 замкнут; 3−1 разомкнут |
|
