Назначение
|
|
Манометры предназначены для использования в условиях с повышенными эксплуатационными требованиями. Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер и возможность пломбировки корпуса прибора.
|
|
Технические характеристики
|
|
|
|
Характеристика
|
Значение
|
|
Диаметр корпуса
|
100, 150 мм
|
|
Класс точности
|
1,5
|
|
Диапазон показаний давлений
|
ТМ: 0…0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60/100 МПа
|
|
ТВ: -0,1…0 МПа
|
|
ТМВ: -0,1…0,15/0,3/0,5/0,9/1,5/2,4 МПа
|
|
Рабочие диапазоны
|
Постоянная нагрузка: ¾ шкалы
|
|
Переменная нагрузка: 2/3 шкалы
|
|
Кратковременная нагрузка: 110% шкалы
|
|
Рабочая температура
|
Окружающая среда: −60…+60 °C.
Измеряемая среда: до +150 °C
|
|
Корпус
|
IP54, сталь, цвет черный
|
Кольцо
|
Сталь, цвет черный
|
|
Чувствительный элемент, трибко-секторный механизм
|
Медный сплав, сталь (100 МПа — сталь, нержавеющая сталь)
|
|
Циферблат
|
Алюминий, шкала черная на белом фоне
|
|
Стекло
|
Минеральное
|
|
Штуцер
|
Медный сплав (Ø150 на 100 МПа — сталь)
|
|
Присоединение
|
Радиальное
|
|
Резьба присоединения
|
G½ или M20×1,5
|
|
Марка стали
|
Корпус, кольцо — сталь 10
|
Обозначение при заказе
|
|
ТМ
|
|
5
|
|
1
|
|
0
|
|
P.
|
|
0
|
|
0
|
|
0−1МПа
|
.
|
G1/2
|
.
|
1,0
|
.
|
IP54
|
|
Тип
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Манометр
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диаметр корпуса
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
«5» — 100 мм
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Материал корпуса
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
«1» — сталь
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Материал штуцера и чувствительного элемента
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
«0» — Медный сплав
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Присоединение
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
«Р» — радиальное
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Гидрозаполнение
|
|
|
|
|
|
|
|
|
|
|
|
«0» — нет
|
|
|
|
|
|
|
|
|
|
|
|
Электроконтактная приставка
|
|
|
|
|
|
|
|
|
|
|
«0» — нет
|
|
|
|
|
|
|
|
|
|
Диапазон показаний давлений
|
|
|
|
|
|
|
|
|
0…0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60/100 МПа
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Резьба присоединения
|
|
|
|
|
|
|
G1/2
|
|
|
|
|
|
Класс точности
|
|
|
|
|
1,5
|
|
|
|
Степень защиты
|
|
|
IP54
|
|

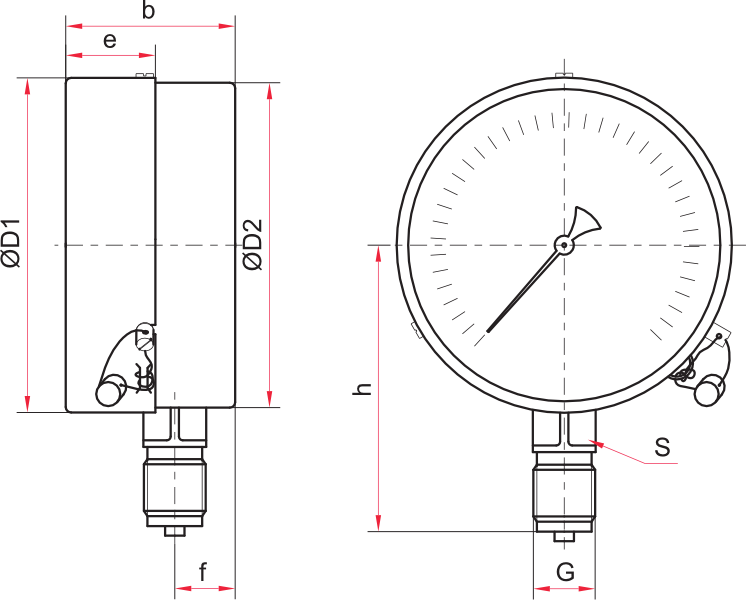

Габаритные размеры
| Основные размеры (мм), вес (кг) |
| ∅ |
D1 |
D2 |
b |
b1 |
e |
h |
f |
S |
S1 |
G |
Вес |
| 100 |
101 |
98 |
47 |
70 |
21 |
82 |
17 |
17 |
22 |
M20×1,5 или G½ |
0,4 |
| 150 |
151 |
148 |
47 |
79 |
23 |
104 |
18 |
17 |
- |
0,8 |
| (специальное исполнение) |
| Основные размеры (мм) |
| ∅ |
Номер исполнения |
B |
C |
d |
| 100 |
1, 2, 3 |
50 |
80±0,2 |
5,5 |
| 150 |
1 |
50 |
128±0,4 |
7 |
| (исполнения с фланцами) |
|
