 Твердотельные реле KIPPRIBOR HD-xx44.ZD3 [M02] / HD-xx44.ZA2 [M02]— универсальные ТТР для коммутации нагрузок до 80 А переменного тока. Серия предназначена для автоматического управления нагрузками в промышленности и электрооборудовании. Благодаря SCR-ключам и минимальному термическому сопротивлению они обеспечивают длительную работу, высокую энергоэффективность и стабильное переключение. Отличное решение для коммутации нагревательных элементов, двигателей и нагрузок индуктивного типа.
Ключевые преимущества твердотельных реле серии HD
-
Максимальный коммутируемый ток 80 А.
-
Диапазон коммутируемого напряжения от 40 до 440 VAC.
-
Коммутация как однофазной, так и трехфазной нагрузки (требуется по одному ТТР на каждую фазу).
-
ТТР переключается при переходе напряжения нагрузки через ноль. Это позволяет свести к минимуму коммутационные помехи.
-
отсутствие механического износа
-
длительный срок службы даже при частых включениях
-
высокая скорость коммутации
-
низкий уровень шума и вибраций
-
простая интеграция в шкафы управления
-
надёжная работа в промышленных условиях
Ключевое отличие:
-
HD-xx44.ZD3 — управляется DC-сигналом (3…32 VDC), удобен при автоматизации от контроллеров и ПЛК.
-
HD-xx44.ZA2 — управляется AC-сигналом (90…250 VAC), подходит там, где только переменное управляющее напряжение.
Области применения твердотельных реле серии HD
Твердотельные реле серии HD применяются в следующих системах:
-
управление электрическими нагревателями и ТЭНами
-
шкафы управления и НКУ
-
системы промышленной автоматизации
-
управление нагрузкой от ПЛК
-
термостаты и регуляторы температуры
-
оборудование с частыми циклами включения/выключения
Для трёхфазных нагрузок используется схема с отдельным SSR на каждую фазу.
Конструктивные особенности твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]
-
Обновленный корпус ТТР с устойчивой к истиранию маркировкой.
-
Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.
-
Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
-
Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью ТТР.
-
Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
-
Силовой ключ ТТР защищен от импульсных помех встроенной RC-цепью, что является необходимой мерой при коммутации нагрузки, имеющей индуктивную составляющую.
-
Реле и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций.
Для заказа и уточнения информации по реле KIPPRIBOR обращайтесь по тел.: +7 (3852) 59‒08‒07 (Барнаул); +7 (343) 385-04-34 (Екатеринбург) или пишите в чат сайта.
ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения...>>
Модификации и номинальные токи
| Модификация ТТР |
Номинальный ток нагрузки |
| Серия HD-xx44.ZD3 [M02] |
| HD-1044.ZD3 [M02] |
10 А |
| HD-2544.ZD3 [M02] |
25 А |
| HD-4044.ZD3 [M02] |
40 А |
| Серия HD-xx44.ZA2 [M02] |
| HD-1044.ZA2 [M02] |
10 А |
| HD-2544.ZA2 [M02] |
25 А |
| HD-4044.ZA2 [M02] |
40 А |
| HD-6044.ZA2 [M02] |
60 А |
| HD-8044.ZA2 [M02] |
80 А |
Технические характеристики
Характеристики входных цепей ТТР серий HD-xx44.ZD3 [M02]/HD-xx44.ZA2 [M02]
| Параметр |
Значение |
| Модель ТТР |
HD-xx44.ZD3 [M02] |
HD-xx44.ZA2 [M02] |
| Тип управляющего сигнала |
Дискретный сигнал напряжения |
| Диапазон напряжения управляющего сигнала |
3…32 VDC |
90…250 VAC |
| Напряжение гарантированного включения |
≥ 3 VDC |
≥ 90VAC |
| Напряжение гарантированного выключения |
≤ 1 VDC |
≤ 10 VAC |
| Ток потребления цепи управления |
≤ 18 мА |
≤ 30 мА |
| Время включения |
≤ 10 мс f=50 Гц |
| Время выключения |
≤ 10 мс f=50 Гц |
≤ 40 мс |
| Максимальная частота переключения |
≤ 50 Гц при f=50 Гц |
≤ 20 Гц при f=50 Гц |
Характеристики выходной цепи ТТР серий HD-xx44.ZD3 [M02]
| Параметр |
Значение |
| Номинальный ток ТТР |
10 А |
25 А |
40 А |
| Тип выходных силовых элементов |
TRIAC |
| Тип коммутируемой сети |
Однофазная/трехфазная1 |
| Вид коммутируемого Тока |
Переменный |
| Вид коммутации: |
С контролем перехода через «0» |
| Минимальный коммутируемый ток |
0,1 А |
| Максимальный коммутируемый ток |
10 A |
25 A |
40 A |
| Ток утечки в закрытом состоянии |
≤ 10 мА |
| Скорость нарастания тока (di/dt) |
50 А/мкс |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) |
120 А |
300 А |
410 А |
| Диапазон напряжения питания нагрузки |
44...440 VAC |
| Частота источника питания нагрузки |
50 Гц |
| Максимальное пиковое напряжение |
900 VAC (9 класс) |
| Тепловое сопротивление переход – основание (Rthjc) |
2,21 °С/ Вт |
1,25 °С/ Вт |
1,13 °С/ Вт |
| Максимальная температура p-n перехода (Tjmax) |
125°С |
| Мощность рассеивания (Dissipation) |
1,17 Вт/А |
1,13 Вт/А |
1,12 Вт/А |
| Падение напряжения в коммутируемой цепи во включенном состоянии |
≤ 1,6 V |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
500 В/мкс |
| I2t (< 10 мс) |
85 А2с |
450 А2с |
840 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник».
Характеристики выходной цепи ТТР серий HD-xx44.ZA2 [M02]
| Параметр |
Значение |
| Номинальный ток ТТР |
10 А |
25 А |
40 А |
60 А |
80 А |
| Тип выходных силовых элементов |
TRIAC |
| Тип коммутируемой сети |
Однофазная/трехфазная2 |
| Вид коммутируемого тока |
Переменный |
| Вид коммутации: |
С контролем перехода через «0» |
| Минимальный коммутируемый ток |
0,1 А |
| Максимальный коммутируемый ток |
10 A |
25 A |
40 A |
60 А |
80 А |
| Ток утечки в закрытом состоянии |
≤ 8,5 мА |
| Скорость нарастания тока (di/dt) |
50 А/мкс |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) |
120 А |
300 А |
410 А |
780 А |
1000 А |
| Диапазон напряжения питания нагрузки |
40...440 VAC |
| Частота источника питания нагрузки |
50 Гц |
| Максимальное пиковое напряжение |
900 VAC (9 класс) |
| Тепловое сопротивление переход – основание (Rthjc) |
2,21 °С/ Вт |
1,25 °С/ Вт |
1,13 °С/ Вт |
0,67 °С/ Вт |
0,52 °С/ Вт |
| Максимальная температура p-n перехода (Tjmax) |
125°С |
| Мощность рассеивания (Dissipation) |
1,18 Вт/А |
1,13 Вт/А |
1,12 Вт/А |
1,06 Вт/А |
1,02 Вт/А |
| Падение напряжения в коммутируемой цепи во включенном состоянии |
≤ 1,8 V |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
500 В/мкс |
| I2t (< 10 мс) |
85 А2с |
450 А2с |
840 А2с |
1800 А2с |
3200 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
2 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник».
Общие технические характеристики ТТР серий HD-xx44.ZD3 [M02]/HD-xx44.ZA2 [M02]
| Параметр |
Значение |
| Температура окружающей среды |
-30…+70 °С |
| Охлаждение |
Воздушное |
| Материал основания |
Медь никелированная |
| Индикация наличия управляющего сигнала |
Светодиодная |
| Тип монтажа |
Крепление винтами на поверхность |
| Масса |
≤ 130 г |
Габаритные и установочные размеры
Реле серии HD-хх44.ZD3 [M02]/HD-хх44.ZA2 [M02]
| Размер резьбы |
Момент затяжки, Н*м |
| M4 |
1.2 |
| M5 |
2 |
Схемы подключения
Схемы подключения ТТР серий HD-xx44.ZD3/HD-xx44.ZA2
|

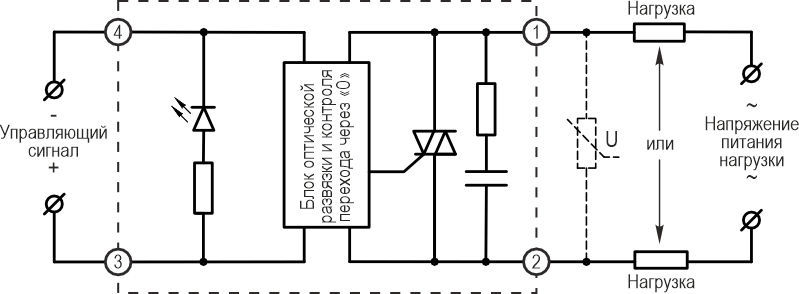

Реле серии HD-хх44.ZD3
|
Реле серии HD-хх44.ZA2
|
Структура условного обозначения
Например: HD-2544.ZA2 [M02]
Вы заказали: твердотельное реле в стандартном корпусе, однофазное, тип выходного ключа – TRIAC, максимальный ток нагрузки 25 А, номинальное коммутируемое напряжение 440 VAC, управляющий сигнал – напряжение 90…250 VAC, коммутация напряжения переменного тока, модификация [M02].
Перейти в раздел "Справочная информация для выбора твердотельного реле " Подробнее...>>
Документация
Часто задаваемые вопросы (FAQ)
- Можно ли управлять реле от ПЛК?
Да, управляющее напряжение 3–32 V DC полностью совместимо с ПЛК.
- Подходят ли реле для индуктивной нагрузки?
Да, для слабоиндуктивной нагрузки. Для сложных нагрузок рекомендуется консультация.
- Нужен ли радиатор?
Да, при коммутации средних и высоких токов радиатор обязателен.
- В чём отличие от электромеханических реле?
SSR не имеют механических контактов, работают тише и служат дольше.
Твердотельные реле KIPPRIBOR HD-xx44.ZD3 и HD-xx44.ZA2 предназначены для коммутации нагрузок до 80 А в цепях переменного тока. Они широко используются в системах промышленной автоматизации, шкафах управления, при управлении нагревателями и ТЭНами.
Использование SCR-ключей и бесконтактной коммутации обеспечивает высокую надёжность, долговечность и стабильную работу оборудования.
|
