ГЛАВНАЯ > Каталог продукции Техком-Автоматика > Пневматическое оборудование > Пневматические распределители

Описание и назначение распределителей серии YH с электропневматическим управлением для выдувных машин:

Экструзионно-выдувные машины – оборудование, предназначеное для изготовления полых емкостей для хранения и транспортировки продуктов. Такие емкости используются для упаковки жидких, гранулированных, сыпучих веществ в химической, пищевой, фармацевтической, строительной отраслях.

Распределители серии YH с электропневматическим управлением устанавливаются в выдувные машины. Позволяют подавать поток сжатого воздуха в секцию выдува преформы экструзионно-выдувной машины. Выполнены в корпусе из алюминия. По конструкции относятся к распределителям золотникового типа с пилотным управлением.

При подаче управляющего сигнала на катушку золотник перемещается из одного дискретного положения в другое, и распределитель открывает канал для прохода воздуха.

Распределители серии YH с электропневматическим управлением для выдувных машин:

Имеют присоединительные размеры G1/2,
В линейке модификации с внутренним и внешним пилотный управлением,
Максимальное давление 24 бар.

Общие технические характеристики распределителей серии YH с электропневматическим управлением для выдувных машин:

Параметр	Значение
Конструкция	Золотникового типа с пилотным управлением
Рабочее давление	1,5…24 бар
Максимально допустимое давление	24 бар
Рабочая среда	Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Температура окружающей среды	-5…50˚C
Материал корпуса	Алюминий
Монтаж	На поверхность. Крепление через отверстия в корпусе.

Модификации поворотных распределителей серии YH с электропневматическим управлением для выдувных машин:

	Серия:	YH
	Тип:	3/2
	Сторон управления:	1
	Возврат:	пружинный
	Особенности конструкции:	с пилотным управлением
	Схема распределителя:

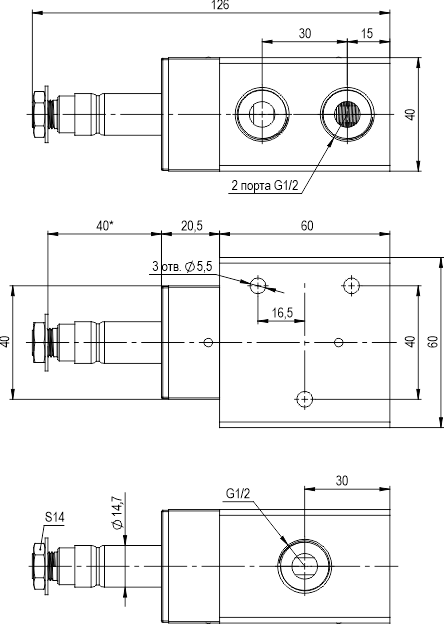

Модель	Тип пилотного канала	Присоединение		Эффективная площадь сечения пропускного канала, мм²	Тип катушки*	Габаритный чертеж
		Порт питания, выход, выхлоп	Пилотный порт

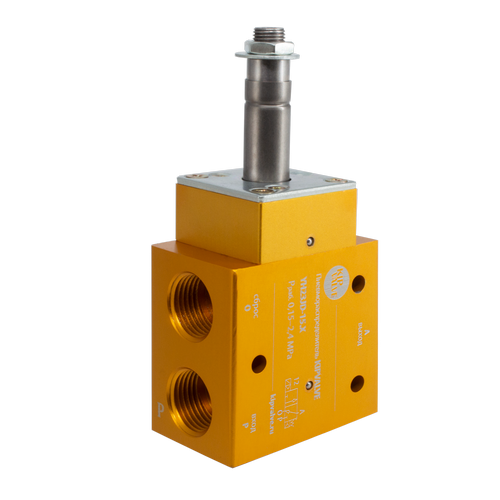

YH23JD-15.X	Внутренний	G 1/2	нет	60	CL083

	Серия:	YH
	Тип:	3/2
	Сторон управления:	1
	Возврат:	пружинный
	Особенности конструкции:	с пилотным управлением, внешний пилот
	Схема распределителя:

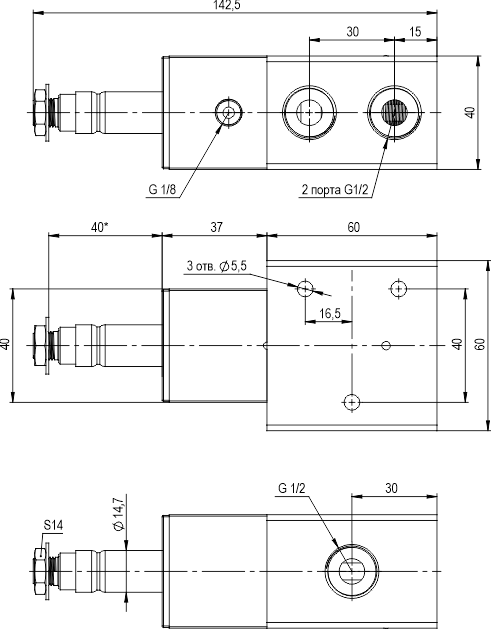

Модель	Тип пилотного канала	Присоединение		Эффективная площадь сечения пропускного канала, мм²	Тип катушки*	Габаритный чертеж
		Порт питания, выход, выхлоп	Пилотный порт

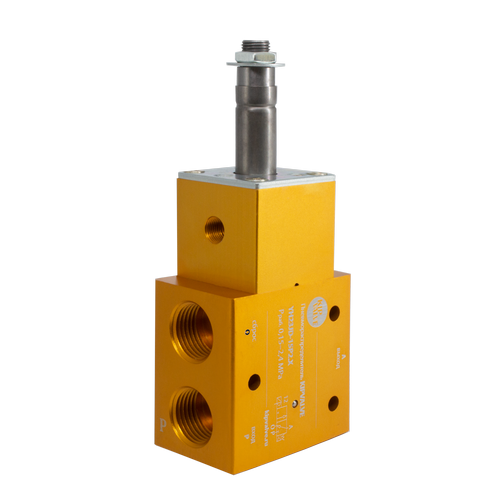

YH23JD-15P2.X	Внешний	G 1/2	G 1/8	60	CL083

*Катушки для распределителей приобретаются отдельно.
