Распределители KIPVALVE серии F с педальным управлением

Некоторые виды промышленных полуавтоматов, использующих в качестве энергии сжатый воздух, предназначены для выполнения специфических операций, когда оператору требуется «третья рука». В таких случаях решением является применение распределителя с педальным управлением.

Распределители серии F с педальным управлением выполнены в корпусе из алюминия. По конструкции относятся к распределителям золотникового типа прямого действия.

При нажатии на педаль золотник перемещается из одного дискретного положения в другое, и распределитель изменяет состояние впускных и выпускных каналов.

Распределители серии F с педальным управлением:

• Имеют присоединительные размеры G1/4,
• Максимальное давление 12 бар.

Общие технические характеристики распределителей серии F с педальным управлением:

Параметр	Значение
Конструкция	Золотникового типа с пилотным управлением
Рабочее давление	0…8 бар
Максимально допустимое давление	12 бар
Рабочая среда	Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Температура окружающей среды	-20…70˚C
Материал корпуса	Алюминий
Монтаж	На поверхность. Крепление через пазы в основании.

Модификации распределителей серии F с педальным управлением:

	Серия:	F
	Тип:	5/2
	Сторон управления:	1
	Возврат:	пружинный
	Особенности конструкции:	с педальным управлением
	Схема распределителя:

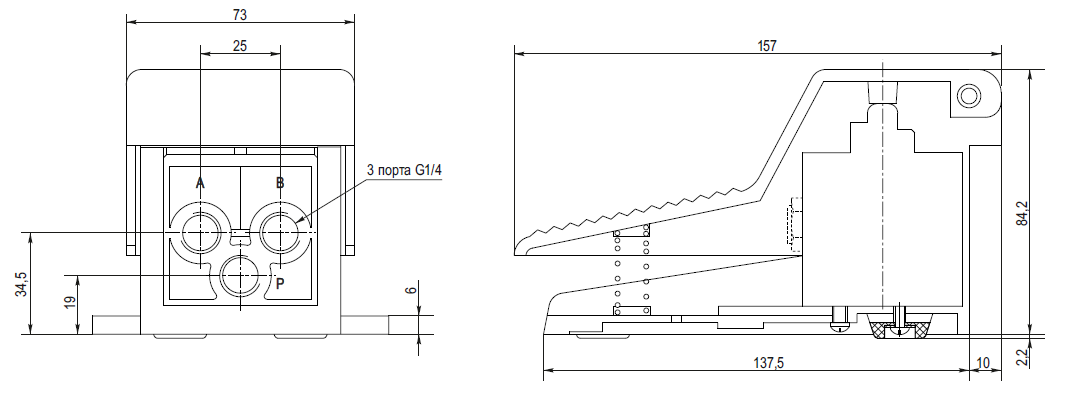

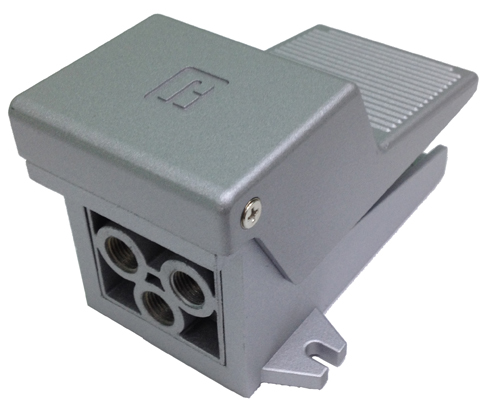

Модель распределителя	Присоединение (порт питания, выход, выхлоп)	Kv, м3/час	Расход, нл/мин*	Фото	Габаритный чертеж
F-PP-01-1/4	G1/4	0,6	612



Примечание:

*Значение расхода среды через распределитель приведено для следующих условий:

·         Рабочая среда – воздух

·         Температура – 20˚C

·         Входное давление – 6 бар

·         Выходное давление – 5 бар

·          Коэффициент пропускной способности – значение Кv, приведенное для распределителя в таблице характеристик
