ОВЕН ВП110 сенсорная web-панель

ВП110 сенсорная web-панель


!!! Рекомендуем использование веб-панели оператора ОВЕН ВП110 для отображения веб-визуализации ОВЕН ПЛК210 и ОВЕН СПК1хх [М01]*

ОВЕН ВП110 – сенсорная панель оператора со встроенным веб-браузером. Предназначена для наглядного отображения веб-визуализации контроллера. ВП110 оснащена встроенным браузером c поддержкой технологии HTML5, который работает с любой веб-страницей. Рекомендуется для совместного применения с ОВЕН ПЛК210, СПК1xx, OwenCloud, а также с любыми устройствами, которые работают как веб-сервер. Подключение web-панели ОВЕН ВП110 происходит по одному из трех интерфейсов связи – Ethernet, Wi-Fi или 3G.

Конструктивное исполнение

Корпус web-панели ВП110 с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается. ВП110 имеет щитовое крепление и возможность крепежа по стандарту VESA100.

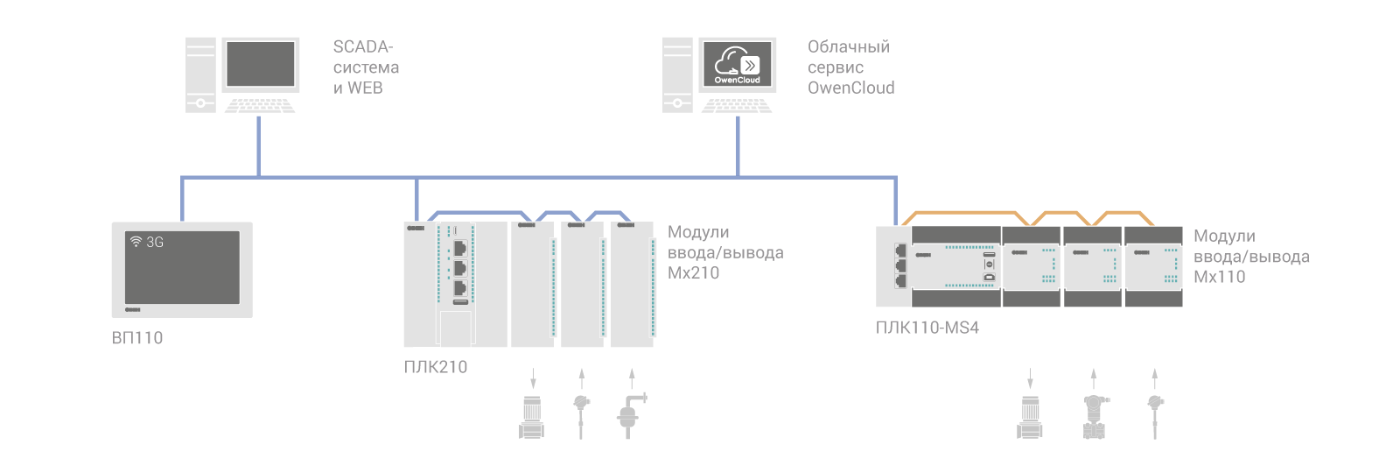

Примеры использования web-панели ОВЕН ВП110 в качестве HMI

Примеры использования web-панели ОВЕН ВП110

Функциональные особенности операторской web-панели ОВЕН ВП110

Емкостный экран

Web-панель ВП110 имеет емкостный сенсорный IPS-экран с диагональю 10,1” (разрешение 1280×800, 16,7 млн цветов) с поддержкой технологии Multi-touch может обрабатывать до десяти одновременных касаний.

Интерфейсы для подключения

Для отображения web-визуализации устройство имеет три интерфейса связи – Ethernet, Wi-Fi или 3G (через встроенный модем). Активный интерфейс выбирается пользователем в сервисном меню. Единовременно возможна работа только одного интерфейса. В случае если один из интерфейсов становится не активным, панель автоматически произведет переключение между ними.

Расширенный диапазон питающего напряжения

Диапазон от 10 до 48 В постоянного напряжения позволяет применять web-панель в системах с напряжением 12 и 24 В.

Автономная работа устройства с помощью аккумуляторов

Устройство оснащено двумя встроенными аккумуляторами для поддержания работы веб-панели в случае отключения основного питания. Восстановление заряда аккумуляторов происходит после подачи основного напряжение.

Подключение HID-устройств

Два порта USB-А позволяют подключать периферийные устройства, такие как клавиатура и мышь.

Комплектность

  • Прибор ВП110
  • Аккумуляторные батареи
  • Комплект крепежных элементов
  • Паспорт и Гарантийный талон
  • Краткое руководство по эксплуатации

*ВНИМАНИЕ!

На текущий момент веб-панель ОВЕН ВП110 не совместима с контроллером ОВЕН ПЛК110-MS4 и контроллерами других производителей на MasterSCADA 4D. Не рекомендуем их совместное использование. Пока проблема не устранена, рекомендуем в качестве панели оператора для ОВЕН ПЛК110-MS4 использовать линейку панелей ОВЕН СП3хх.



Параметр
Значение
Аппаратные характеристики
Процессор
MediaTek 4 x ARM Cortex™-A7 Core
Частота, ГГц
1,3
Графический процессор
ARM Mali-400
Частота графического процессора, МГц
500
Объем Flash-памяти (eMMC), ГБ
8
Оперативная память (LPDDR3), ГБ
1
Часы реального времени (RTC)
Есть, энергонезависимые1
Дисплей
Тип дисплея
TFT IPS
Тип подсветки
LED (светодиодная подсветка)2
Тип сенсорного экрана
Ёмкостный, с поддержкой Multi-touch3
Диагональ, дюймы
10,1
Разрешение, пиксель
1280×800
Интерфейсы
Ethernet
1 × 10/100 Мбит/c (RJ45)
Wi-Fi
802.11 b/g/n (2,4 ГГц)
3G
GSM: 850/900/1900
WCDMA: B1/2/5/8
TD-SCDMA: B34/39
USB Host
2 × USB 2.0 Тип A – для подключения HID-устройств
Программное обеспечение
Операционная система
Android OS 8.1
Прикладное ПО
Веб-браузер
Питание
Тип питающего напряжения
Постоянное
Диапазон питающего напряжения, В
10...48
Номинальное напряжение питания, В
24
Макс. потребляемая мощность, Вт
10
Питание от аккумуляторных батарей
Есть
Корпус
Конструктивное исполнение
Для щитового крепления и VESA100
Тип вентиляции
Естественная вентиляция
Габаритные размеры
(ширина × высота × глубина), мм
(266×193×37) ± 1
Установочные размеры
(ширина × высота), мм
259×186
Степень защиты корпуса по ГОСТ14254:
- с лицевой стороны
IP65
- со стороны разъемов
IP20
Общие характеристики
Рабочая температура, °C
0...50
Рабочая влажность, %
10…90 (без конденсации)
Температура хранения, °C
-20…+60
Масса брутто не более, кг
1,5
Обозначение при заказе
ВП110

1 Питание RTC реализовано с помощью двух элементов питания ICR18650.
2 Яркость подсветки может быть изменена в сервисном меню.
3 Multi-touch обрабатывает до 10 касаний.

Технические характеристикиГабаритные и установочные размерыДокументация

Габаритные размеры ВП110


Установочные размеры ВП110



Руководство по эксплуатации ВП110

Краткое руководство ВП110
