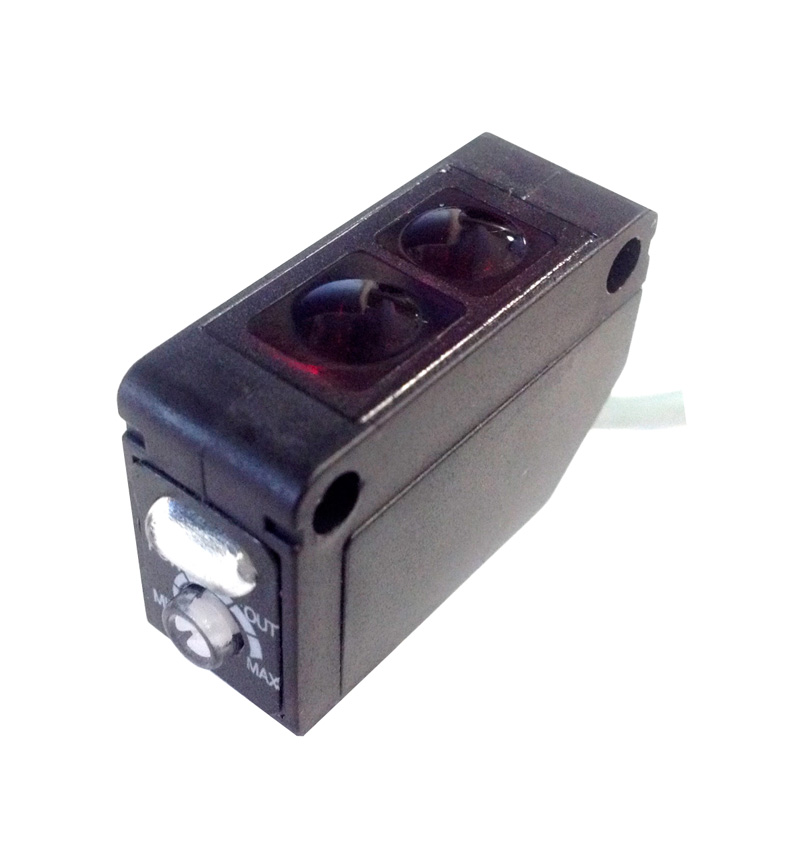

Описание и назначение оптических датчиков KIPPRIBOR OK30:
Оптические датчики KIPPRIBOR ОK30 — оптоэлектронные устройства, состоящие из излучателя и приемника оптического сигнала, схемы питания, цепи обработки принятого сигнала и формирования выходного управляющего воздействия. Изготовлены в миниатюрном пластиковом корпусе.
Предназначены для определения наличия либо отсутствия объекта, определения размеров и положения объекта в пространстве, подсчета продукциив производстве, системах обеспечения безопасности труда.
Датчики применяются для автоматизации производственных линий, для создания барьеров безопасности, прочих производственно-технологических процессах.
Преимущества оптических датчиков KIPPRIBOR ОK30:
- три типа датчиков в серии (диффузного, рефлекторного и барьерного типа);
- широкий диапазон расстояний срабатывания;
- наличие в серии датчиков для работы с прозрачными материалами, а также с объектами, обладающими высокой отражающей способностью;
- поставляются с монтажным комплектом.
|
 |
Технические характеристики оптических датчиков ОK30:
| Параметр |
Значение |
| Модификация |
ОК30-T |
ОК30-D |
ОК30-R |
| Тип датчика |
Барьерного типа |
Диффузного типа |
Рефлекторного типа |
| Расстояние срабатывания номинальное (Sn) |
5 м; 10 м |
0,35 м; 0,8 м |
0,7 м; 2 м;4 м |
| Гистерезис |
15% от Sr* |
| Тип выхода |
NPN / PNP |
| Коммутационная функция |
NO+NC (переключающий контакт) |
| Напряжение питания |
10…30 VDC |
| Максимальный ток нагрузки |
100 мА |
| Падение напряжения |
≤ 2 V |
| Потребляемый ток |
≤ 30мА |
| Время отклика |
1 мс |
| Источник излучения |
ИК диод (880нм) |
ИК диод (880 нм);
Красный диод (650 нм)** |
| Допустимое внешнее освещение |
≥ 5000 люкс |
| Электрическая прочность изоляции |
500 VDC в течение 1 мин |
| Степень защиты |
IP67 |
| Защита от короткого замыкания |
Есть |
| Защита от обратной полярности |
Есть |
| Индикация состояния |
Зеленый светодиод — индикация питания;
Желтый светодиод — индикация срабатывания |
| Регулировка чувствительности |
С помощью потенциометра*** |
| Электрическое подключение |
Кабельный вывод 2 м |
| Температура окружающей среды |
-25…+55°С |
| Влажность окружающей среды |
35…85% |
| Материал корпуса |
PBT — пластик |
| Масса |
Около 40 г |
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром;
*** - кроме модификаций OK30-TI с расстоянием срабатывания 5 м.
Модификации оптических датчиков ОK30:
| Модификация |
Тип датчика |
Расстояние срабатывания |
Тип выхода |
Коммутационная функция |
| OK30-DI0035N4.U1.K |
Диффузный |
0,35 м |
NPN |
NO+NC |
| OK30-DI0035P4.U1.K |
0,35 м |
PNP |
| OK30-DI0080N4.U1.K |
0,8 м |
NPN |
| OK30-DI0080P4.U1.K |
0,8 м |
PNP |
| OK30-RI0070N4.U1.K.T |
Рефлекторный |
0,7 м |
NPN |
| OK30-RI0070P4.U1.K.T |
0,7 м |
PNP |
| OK30-RR0200N4.U1.K.F |
2 м |
NPN |
| OK30-RR0200P4.U1.K.F |
2 м |
PNP |
| OK30-RI0400N4.U1.K |
4 м |
NPN |
| OK30-RI0400P4.U1.K |
4 м |
PNP |
| OK30-TI0500N4.U1.K |
Барьерный |
5 м |
NPN |
| OK30-TI0500P4.U1.K |
5 м |
PNP |
| OK30-TI1000N4.U1.K |
10 м |
NPN |
| OK30-TI1000P4.U1.K |
10 м |
PNP |
Дополнительные опции и принадлежности:
В качестве опционального исполнения поставляются датчики с индексом F, с интегрированным поляризационным фильтром. Такое исполнение позволяет объективно обрабатывать отраженный сигнал от предметов с высокой отражающей способностью.
Датчики с индексом Т предназначены для работы с прозрачными материалами.
Оптические датчики рефлекторного типа используются с отражателем OR51-S или OR83-R (не входит в комплект поставки).

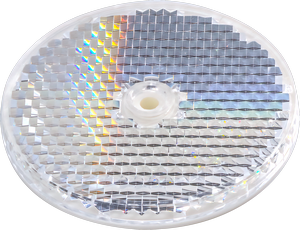

| OR51-S |

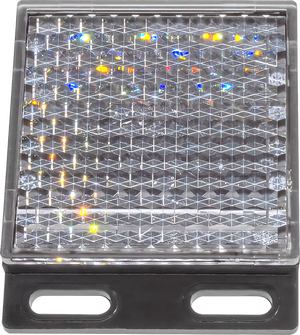

OR83-R |
|
Особенности:
1. Компактные размеры. Отражатель удобно использовать при плотном размещении оборудования
2. Крепление с возможностью регулировки положения. Отражатель можно перемещать на крепеже на 10 мм
|
Особенности:
1. Крепление. Отверстие в центре отражателя позволяет точно закрепить отражатель на шпильку или болт.
2. Большая площадь отражающей поверхности. Проще настроить оптический датчик.
|
Схемы подключения оптических датчиков ОK30:

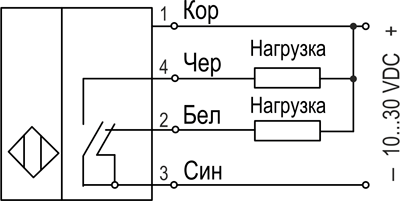

Датчики с выходом NPN — типа |
Датчики с выходом PNP — типа |
| |

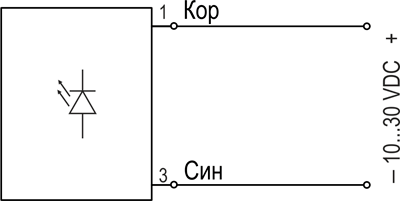

Излучатель модификации OK30-TI |
Габаритные размеры оптических датчиков ОK30:

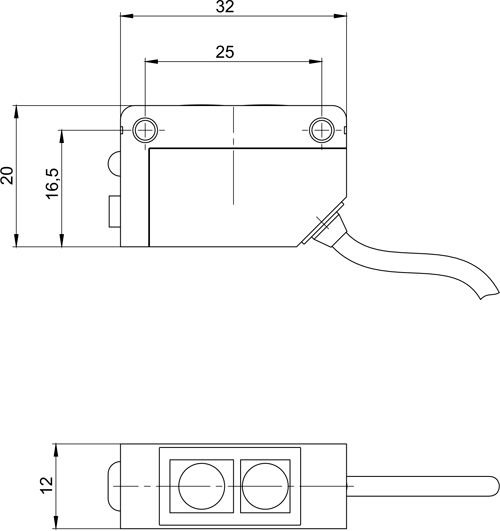

Датчики серии ОK30 |
Излучатель модификации ОК30-TI |
| |

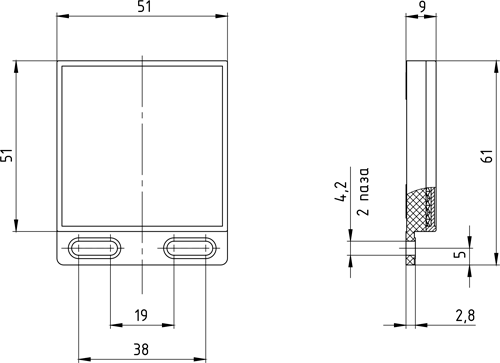

Рефлектор OR51-S |

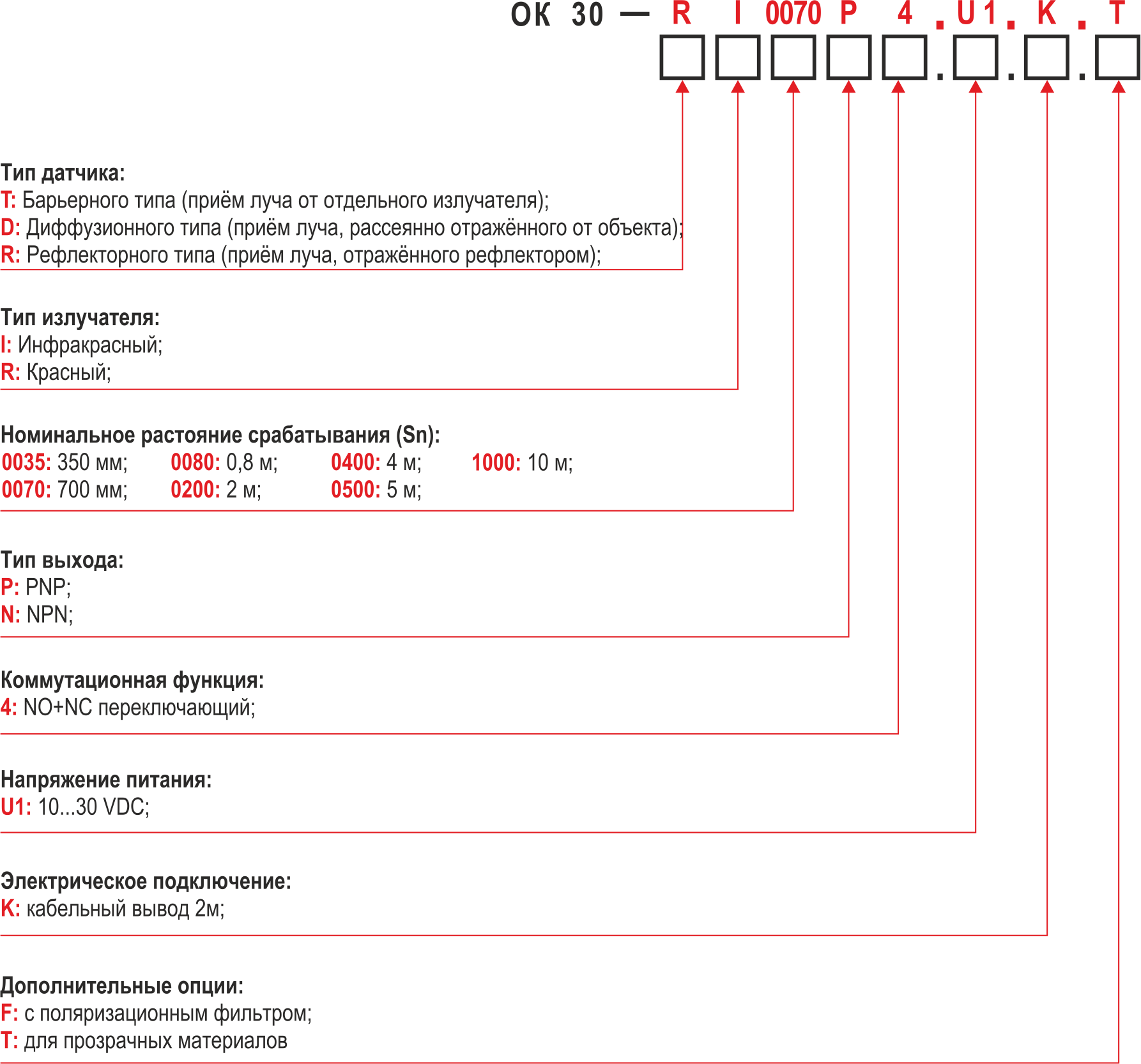

Обозначение при заказе оптических датчиков KIPPRIBOR OK30:
Пример обозначения при заказе:
OK30-RI0070N4.U1.K.T
Вы заказали:
| ОК30 |
- |
Оптический датчик в миниатюрном прямоугольном корпусе из пластика |
| R |
- |
Рефлекторный тип датчика |
| I |
- |
Инфракрасный источник излучения |
| 0070 |
- |
Номинальное расстояние срабатывания 0,7 м |
| N |
- |
NPN — тип выхода |
| 4 |
- |
NO+NC контакт |
| U1 |
- |
Напряжение питания 10…30 VDC |
| K |
- |
Кабельный вывод 2 метра |
| T |
- |
Для прозрачных материалов |
