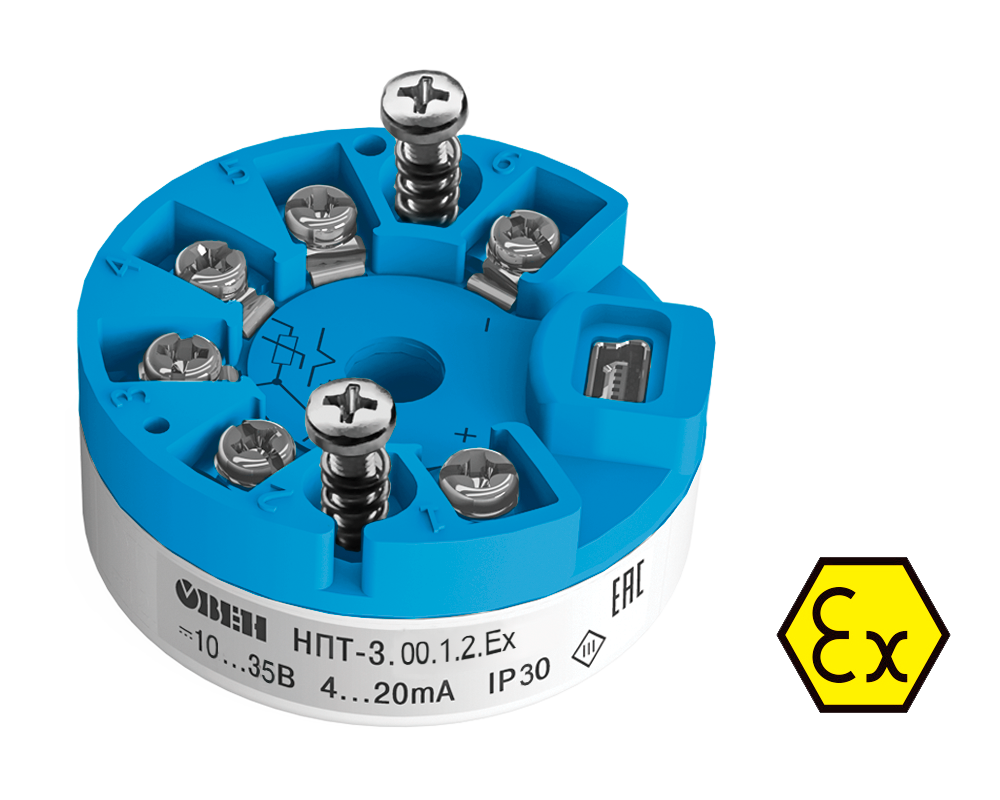

ОВЕН НПТ-3.Ex – универсальный нормирующий преобразователь с креплением в головку датчика европейского типа (тип B по DIN 43 729) в искрозащищенном исполнении. Датчик, оснащенный преобразователем НПТ-3.Ех, позволяет измерять температуру в зонах с взрывоопасными концентрациями газов без использования дорогостоящих взрывонепроницаемых оболочек.
| Наименование |
Значение |
| Характеристики питания прибора |
| Номинальное значение напряжения питания (постоянного тока) |
24 В |
| Диапазон допустимых напряжений питания (постоянного тока) |
10 – 35 В |
| Гальваническая развязка питания от входов/выходов |
есть |
| Характеристики датчиков и входных сигналов |
| Номинальный диапазон выходного тока преобразователя |
4 – 20 мА |
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | 21…22.5 мА (задается программно) |
| Функция преобразования входных сигналов |
линейная |
| Максимальное допустимое сопротивление нагрузки, Ом (см. рис.) |
(Uпит-10)/0,0225А |
| Пульсации выходного сигнала |
0,12 мА |
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
30 мин |
| Время установления выходного сигнала после изменения входного сигнала, не более |
2 сек |
| Метрологические характеристики |
Основная приведенная погрешность преобразования, не более:
– при работе с ТС
– при работе с ТП |
0,25 %
0,5 % |
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более
– при работе с ТС
– при работе с ТП |
0,125 %
0,25 % |
| Характеристики конструкции |
| Габаритные размеры |
(Ø44×18)±1 мм |
| Степень защиты корпуса |
IP30 |
| Масса, не более |
100 г |
| Характеристики надежности |
| Средняя наработка на отказ, не менее |
50 000 ч |
| Средний срок службы, не менее |
12 лет |
| Время непрерывной работы |
круглосуточно |
| Условия эксплуатации |
| Диапазон рабочих температур |
- 40…+85 ºС |
| Относительная влажность воздуха |
до 95 % |
| Атмосферное давление |
84…106,7 кПа |
| Устойчивость к механическим воздействиям |
группа N2 по ГОСТ Р 52931 |
| Устойчивость к электромагнитным воздействиям |
класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 |
| Уровень излучения радиопомех (помехоэмиссии) | по ГОСТ 30804.6.3-2013 |
| Параметры взрывозащиты |
| Маркировка | 0 Ex ia IIC «T6…Т4» Ga |
| Допустимая температура окружающей среды | -40…+85 °C – для температурного класса T4
-40…+75 °C – для температурного класса T5
-40…+60 °C – для температурного класса T6 |

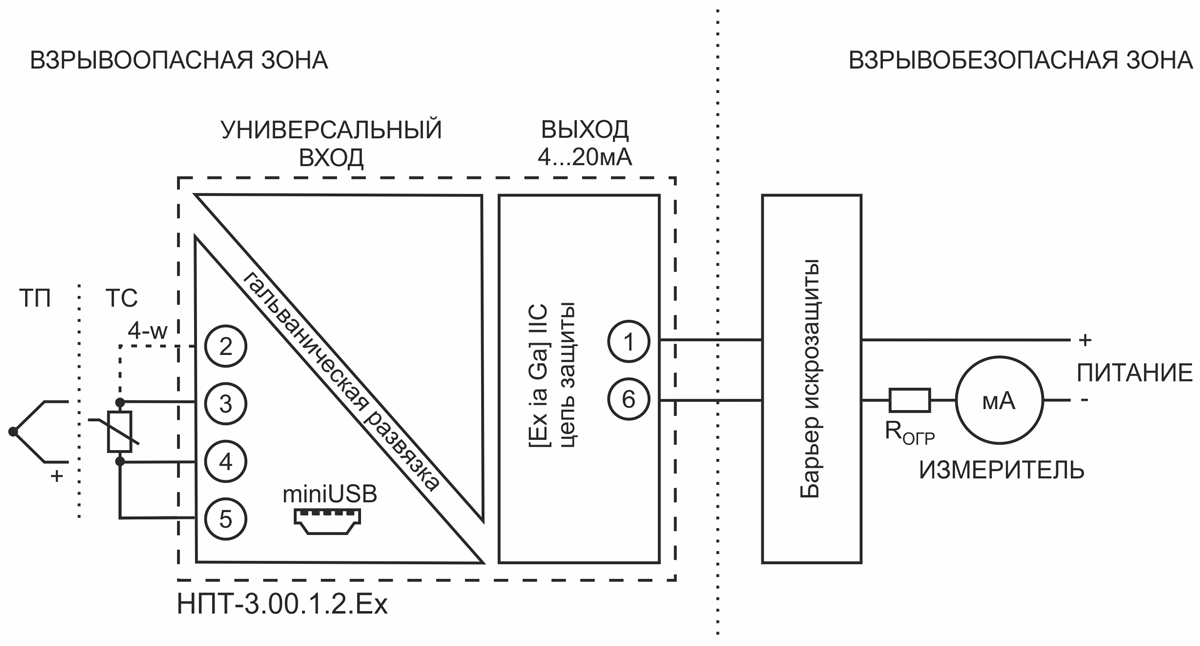

| Максимальные значения для подключения по токовой цепи (клеммы 1 и 6) | Ui = 35 В, Ii = 73,8 мА, Pi = 800 мВт, Ci = 0,04 мкФ, Li = 1,5 мГн |
| Максимальные значения для подключения по цепи датчика (клеммы 2, 3, 4 и 5) | Uo = 5,5 В, Io = 26 мА, Po = 35 мВт, Co = 3,9 мкФ, Lo = 40 мГн |
