Модули аналогового ввода с быстрыми входами (Ethernet) МВ210-102

Модули аналогового ввода с быстрыми входами (Ethernet) МВ210-102

Модули предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet. Используются для расширения сигналов контроллера ОВЕН ПЛК210.

Коммуникационные возможности
Интерфейс обмена Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования USB 2.0 (MicroUSB), Ethernet (RJ-45)
Поддерживаемые протоколы Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP

Особенности

  • Быстрые унифицированные аналоговые входы для измерения сигналов тока и напряжения
  • Индивидуальная конфигурация для каждого входа
  • Сдвоенный 2-портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Конфигурирование

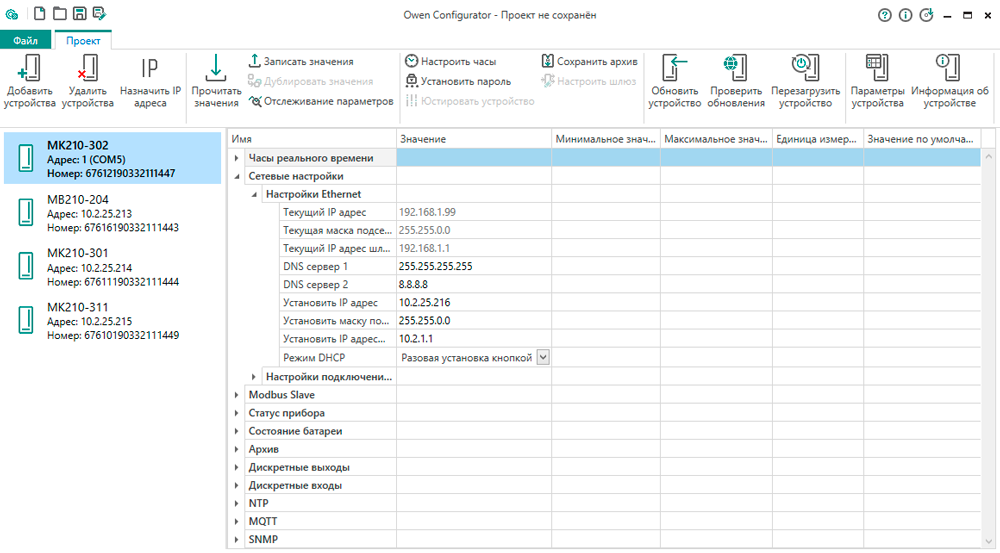

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.



Технические характеристики

Модификация МВ210-102
Входы
Количество входов 8 FAI
Разрядность АЦП 16 бит
Типы поддерживаемых сигналов
  • 0…5 мА
  • 0…20 мА
  • 4…20 мА
  • 0…1 В
  • 0…10 В
Характеристики аналоговых входов (FAI)
Гальваническая развязка входов
Предел основной приведенной погрешности *
- 0…1 В (фильтр 1) ± 0,5 %
- 0…1 В (фильтры 2-5) ± 0,25 %
- 0…10 В (фильтры 1-5) ± 0,25 %
- 0…5 мА (фильтры 1-5) ± 0,5 %
- 0…20 мА (фильтры 1-5) ± 0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех 0,2 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С
- 0…10 В не более 0,03 %
- 0…1 В, 0…20 мА, 4…20 мА не более 0,075 %
Время опроса одного входа 12 мс
Входное сопротивление канала измерения
- 0…1 В, 0…10 В не менее 10 Мом
- 0…5 мА не более 200 Ом
- 0…20 мА, 4…20 мА не более 100 Ом
Питание
Напряжение питания =10…48 (номинальное =24) В
Потребляемая мощность не более 4 Вт при питании =24 В
Защита от переполюсовки есть
Общие параметры
Габаритные размеры (42×124×83) ±1 мм
Степень защитыкорпуса IP20
Монтаж на DIN-рейку / на стену
Средний срок службы 12 лет
Масса не более 0,4 кг
Условия эксплуатации
Температура окружающего воздуха -40…+55 °С
Относительная влажность воздуха (при +35 °С без конденсации влаги) от 10 до 95 %
Flash-память (архив)
Максимальный размер файла архива 2 кб
Максимальное количество файлов архива 1000
Минимальный период записи 10 сек
Часы реального времени
Погрешность хода
- при температуре +25 °С не более 3 секунды в сутки
- при температуре -40 °С не более 10 секунд в сутки
Тип питания батарея CR2032
Время работы часов реального времени на одной батарее 6 лет
Комплектность
Прибор 1 шт.
Паспорт и Гарантийный талон 1 экз.
Краткое руководство по эксплуатации 1 экз.
Кабель патч-корд UTP 5e 150 мм 1 шт.
Клемма питания 2EGTK-5-02P-14 1 шт.
Заглушка разъема Ethernet 1 шт.
* не является средством измерения

Схемы подключения

Назначение контактов клеммника



Схема подключения датчиков с унифицированными выходными сигналами постоянного напряжения 0…1 В и 0…10 В по трехпроводной схеме Схема подключения датчиков с унифицированным выходным сигналом силы тока постоянного напряжения 0…5 мА, 0…20 мА и 4…20 мА по двухпроводной схеме Схема подключения датчиков с унифицированным выходным сигналом силы тока постоянного напряжения 0…5 мА, 0…20 мА и 4…20 мА по трехпроводной схеме
