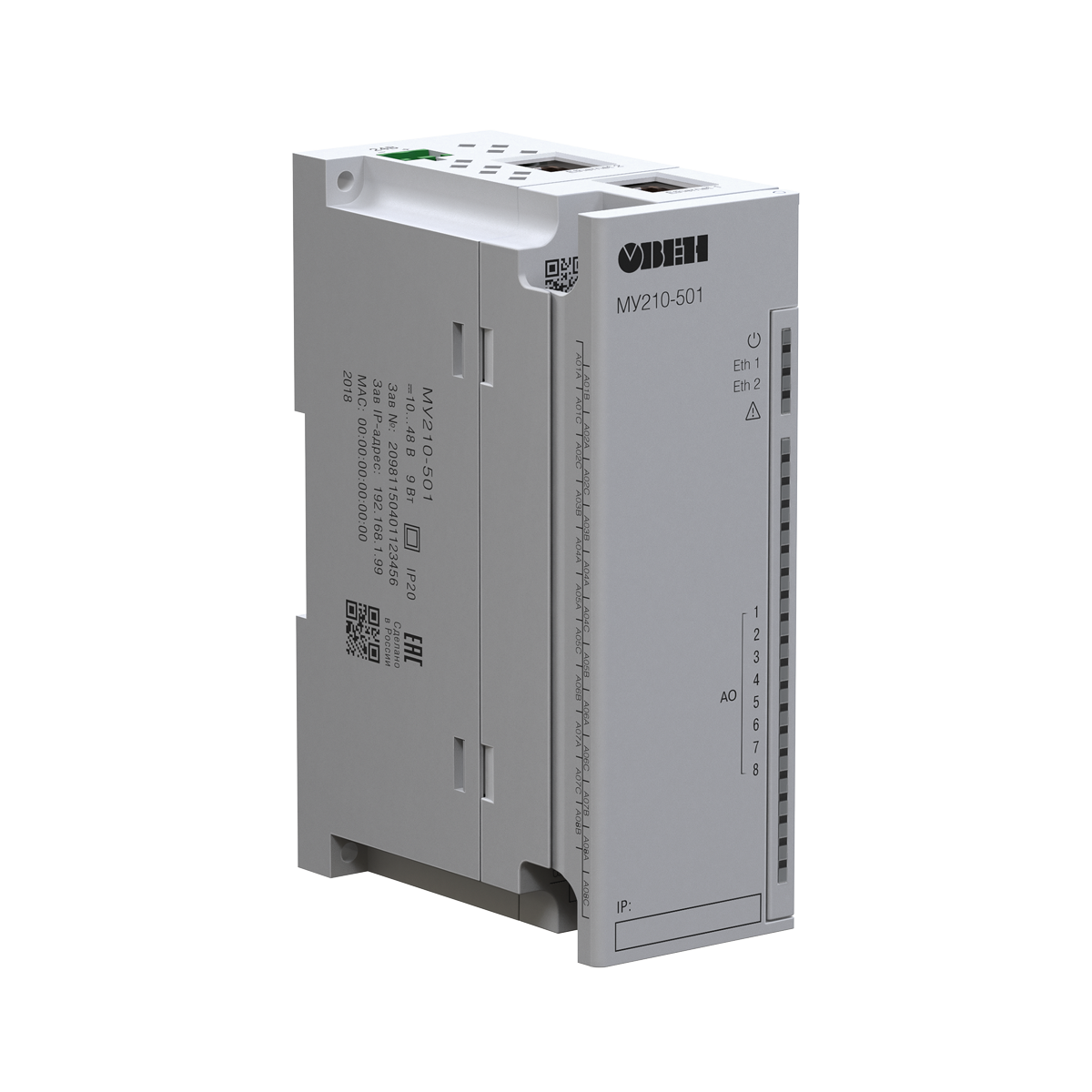

Модули аналогового вывода ОВЕН МУ210

Модули предназначены для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.


Коммуникационные возможности

Интерфейс обмена Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования USB 2.0 (MicroUSB), Ethernet (RJ-45)
Протоколы обмена Modbus TCP (до 4-х одновременных соединений),MQTT (в разработке), SNMP (в разработке)

Особенности

  • 8 аналоговых выходов унифицированных сигналов 0…20 мА, 4…20 мА, 0…1 В, 0…10 В с программным переключением
  • Индивидуальная конфигурация для каждого выхода
  • Настраиваемые ограничения скорости изменения сигнала на выходе
  • Сдвоенный 2-портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модулявозникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

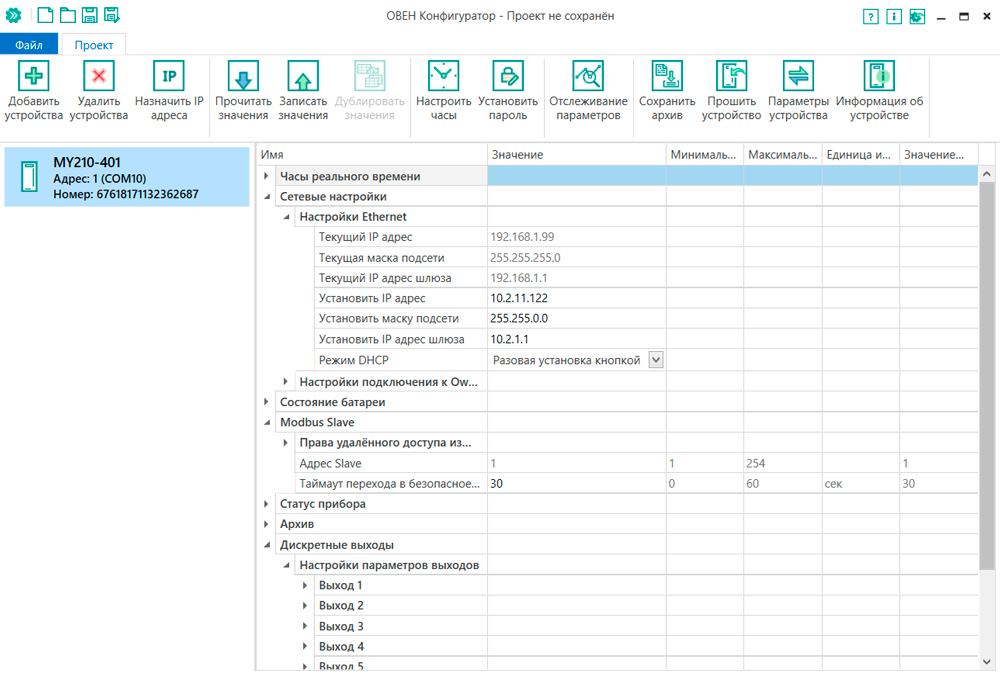

Конфигурирование

Конфигурирование модулей Мx210 осуществляется с помощью универсального конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.


Технические характеристики модулей аналогового вывода ОВЕН МУ210

Выходы
Количество выходов 8 AO
Разрядность ЦАП 12 бит
Тип выходного сигнала 0…20 мА 4…20 мА 0…1 В 0…10 В
Характеристики аналоговых выходов (AO)
Гальваническая развязка между выходами есть
Прочность гальванической изоляции 350 В
Время прогрева ЦАП 10 мин.
Предел основной приведенной погрешности ±0,25 %
Максимальная пульсация выходного сигнала 25 мкА 10 мВ 10 мВ
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех 0,2 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С 0,04 % 0,04 % 0,02 %
Настраиваемые ограничения скорости изменения сигнала на выходе 1…1024 мА/с 0,25…1024 В/с 0,5…1024 В/с
Защита от короткого замыкания на выходе есть
Диагностика состояния выходов есть
Питание
Напряжение питания =10...48 В (номинальное =24
Потребляемая мощность не более 5 Вт при питании =24 В
Защита от переполюсовки есть
Общие параметры
Габаритные размеры (123×83×42) ±1 мм
Степень защиты корпуса IP20
Монтаж на DIN-рейку / на стену
Средний срок службы 10 лет
Масса не более 0,4 кг
Условия эксплуатации
Температура окружающего воздуха -40…+55 °С
Относительная влажность воздуха (при +35 °С без конденсации влаги) от 10 до 95 %
Flash-память (архив)
Максимальный размер файла архива 2 кб
Максимальное количество файлов архива 1000
Минимальный период записи 10 сек
Часы реального времени
Погрешность хода при температуре +25 °С не более 3 секунды в сутки
при температуре -40 °С не более 10 секунд в сутки
Тип питания батарея CR2032
Время работы часов реального времени на одной батарее 6 лет
Комплектность
Прибор 1 шт.
Паспорт и Гарантийный талон 1 экз.
Краткое руководство по эксплуатации 1 экз.
Диск с ПО 1 шт.
Кабель патч-корд UTP 5e 150 мм 1 шт.
Клемма питания 2EGTK-5-02P-14 1 шт.
Заглушка разъема Ethernet 1 шт.

Документация

Руководство по эксплуатации МУ210-501

Программное обеспечение

Универсальный конфигуратор Mx210

Диск Mx210

Встроенное ПО микроконтроллера v0.13.4 для модулей Мх210
